Гидрокомпенсаторы на ваз-2107: особенности конструкции и методика установки

Замена гидрокомпенсаторов на Лада Приора своими руками: видео инструкция

Так уж сложилось, что отечественный автопром обладает особым статусом среди обладателей колесного транспорта. С одной стороны, все не устают ругать его за низкое качество сборки, с другой стороны – не вызывает сомнения ремонтопригодность и неприхотливость автомобилей, произведенных в России. Лада Приора, пришедшая на замену ВАЗ-2110, сразу же полюбилась многим автовладельцам, заняв нишу не очень дорого в цене отечественного седана и хэтчбека. А то, на чем активно ездят, начинает ломаться, и Приора этому не исключение. Одна из наиболее частых жалоб автолюбителей – посторонний стук в двигателе, начиная с 15-20 тысяч километров пробега.

Как снять гидрокомпенсаторы для промывки?

Перед началом работы автомобилю дают “отстояться” в теплом гараже не меньше суток — этого времени хватит для утечки масла в поддон из системы. Промывать лучше в закрытом чистом помещении (ветер и пыль — помеха) при помощи бензина А-92 или керосина. Готовят 3 тары общим объемом в 5 литров. Сначала демонтируют крышку блока цилиндров, воздушный фильтр и оси коромысел. Компенсаторы очищают щеткой с синтетической щетиной. Вынутые детали погружают в емкость с “промывайкой” (при этом обратный шариковый клапан несколько раз зажимают проволокой и надавливают на плунжер). Далее сливают всю жидкость из элементов и переносят их во вторую тару, где повторяют очистку. В третьей емкости проверяют механизм набирая в него раствор. Для этого агрегат вытягивают, чтобы плунжер был направлен вверх. Если при надавливании пальцем он не двигается, детали можно возвращать обратно.

Источник

Как проверить гидрокомпенсаторы?

При обнаружении характерного стука, описанного выше, обратитесь в автосервис для проведения диагностических работ. Самостоятельно, при наличии определенных навыков, можно проверить степень износа шарикового клапана, гидротолкателей, пары плунжеров. Если эксплуатационный срок вышел, нужно установить новые детали.

Не забудьте осмотреть толкательное “нутро”. Если оно загрязнено смазкой, “гидрики” можно промыть и покрыть слоем нового качественного масла. Работу пружин проверяют надавив пальцем через мягкую ветошь на каждый маленький элемент. Если все хорошо, детали возвращаются на место.

Неисправности и их причины

Как было сказано выше, конструкция гидрокомпенсаторов предельно проста. Но даже такие простые детали выходят из строя. Есть три главных признака, говорящих о том, что с гидрокомпенсаторами что-то не так:

Во время работы двигателя отчётливо слышен быстрый стук.
Мощность двигателя сильно падает, особенно на высоких оборотах.
Двигатель работает рывками, даже на холостых оборотах.

Если наблюдается какой-то из этих признаков, значит, гидрокомпенсаторы пора менять. Главная проблема с этими деталями заключается в том, что они чрезвычайно чувствительны к качеству моторного масла. Иногда до замены гидрокомпенсаторов дело даже не доходит. Автовладелец просто сливает старое масло, заливает новое (предварительно промыв двигатель) и стук пропадает. Если проблема не ушла, значит, имеет место механический износ гидрокомпенсаторов (обычно это происходит из-за так называемой усталости металла).

Рекомендуем: Что делать если троит дизельный двигатель

Замена компенсаторов

Следует отметить, что замена гидрокомпенсаторов своими руками ваз 2112 имеет свои определённые нюансы. Знание этих технических тонкостей позволят автолюбителям и профессионалам успешно решать проблемы такого рода. Далее представлена подробная инструкция по выполнению замены ГК:

Вначале снимается пластиковая крышка.
Далее снимается ресивер. Необходимо закрыть крышками отверстия впускного коллектора.
Потом необходимо снять модуль зажигания.
Затем снимается шланг вентиляции картера.
Далее снимаем крепление проводов форсунок. Для этого нужно использовать рожковый ключ на 10.

Снимаем крепление проводов форсунок

Затем снимаем клапанную крышку. Для этого необходимо с помощью головки на 8 отвернуть 15 болтов.

Снимаем клапанную крышку

Далее снимается крышка головки цилиндров.
Производим проверку работоспособности гидрокомпенсатора. Для этого на него надо нажать любым стержнем, желательно из мягкого металла. Кулачок распределительного вала в этом случае должен быть повёрнут к компенсатору тыльной тупой стороной. Если компенсатор прижимается легко, с небольшим усилием, значит, он подлежит замене.

Проверка работоспособности гидрокомпенсатора

Демонтируем зубчатые шкивы распредвалов.
Отсоединяем провод от датчика давления масла.
Раскрепляем корпус подшипников распредвалов. Для этого необходимо, с помощью головки на 8 отвернуть 20 болтов.
Отворачиваем болт крепления штанги к кронштейну задней опоры двигателя.
Далее откручиваем три гайки крепления кронштейна задней опоры. Это делается с помощью головки на 15.

Откручиваем крепление кронштейна

Снимаем кронштейн задней опоры.
Теперь можно снять корпус распредвалов.
Из корпуса вынимаем трубки свечей зажигания.
Для того, чтобы отличить впускной и выпускной распредвалы, на первой шейке впускного вала имеется поясок.

Впускной и выпускной распредвалы

Далее снимаем распредвалы с сальниками.
Далее необходимо снять задние заглушки корпуса подшипников распредвалов и головки цилиндров.
С помощью магнита достаём из гнезда гидрокомпенсатор.

В случае необходимости заменяем гидрокомпенсатор новым изделием и производим сборку в обратном порядке.

Перед сборкой обязательно надо очистить корпус подшипника распредвалов и головку цилиндров от остатков старого герметика и от масла. Перед установкой распределительных валов их опорные шейки и кулачки необходимо смазать моторным маслом. Болты крепления корпуса подшипников необходимо закручивать равномерно и основательно.

Как видно по фото, предложенный комплекс работ, особых трудностей не представляет. После выполнения замены, двигатель может некоторое время работать с повышенным шумом. В этом случае делают прокачку гидрокомпенсаторов. Для этого необходимо выполнить следующие действия:

Запустить двигатель и в течение 5 минут дать ему поработать на 2500 оборотах.
Затем перейти на холостые обороты и дать двигателю поработать полминуты.
Далее двигатель заглушить и выждать одну минуту.
Через минуту двигатель запустить вновь. Если стук исчез, то гидрокомпенсатор прокачан, если нет, то всю процедуру нужно повторить вновь. Повторов может понадобиться до пяти и больше.

Перед тем как будет произведена замена гидрокомпенсаторов ваз 2112 – видео, предложенное ниже, поможет вам избежать печальных недоразумений:

Как показывает это видео – к покупке новых запасных частей нужно относиться очень и очень скрупулёзно.

Болты, как альтернатива для гидрокомпенсаторов

Достаточно актуальной на сегодня является замена гидрокомпенсаторов на болты ваз 2112. Эта тема вызывает массу дискуссий и имеет много положительных и отрицательных мнений. Приведём некоторые «за» и «против» в отношении к гидрокомпенсаторам. Положительные стороны:

Клапаны всегда будут плотно закрытыми и в результате этого вероятность прогорания минимальная.
Нет необходимости регулировать зазоры.
Значительно снижен шум газораспределительного механизма.
Более устойчивая работа прогретого двигателя на холостых оборотах. Это является результатом плотного закрытия клапанов.

В данном случае мы наблюдаем, пожалуй, только один минус – это цена на запасные части. Имеется в виду стоимость самих гидрокомпенсаторов и связанных с ними деталей. Однако, постоянная регулировка безкомпенсаторного газораспределительного механизма потребует не меньших затрат и тем более хлопот.

Какие неисправности чаще всего возникают у гидрокомпенсаторов

Если вы ездили на более ранних моделях ВАЗ, то помните неприятный стук, возвещавший о неполадках в клапанной системе двигателя. В модели 2112 таким же посторонним шумом двигатель оповещает владельца о неисправности гидрокомпенсаторов. Обыкновенно их выход из строя случается по следующим причинам:

выработка их ресурса;
попадание внутрь толкателей продуктов износа двигателя;
несвоевременная замена масла, которая привела к засорению каналов его подачи.

Если замена гидротолкателей понадобилась в момент истечения их срока службы, то это прямое свидетельство тому, что хозяин автомобиля уделяет достаточное внимание уходу за двигателем. В первую очередь владельцам ВАЗ-2112 необходимо:

соблюдать сроки замены масла;
не заливать в двигатель некачественную смазывающую жидкость;
следить за исправностью масляной систем;
регулярно проверять уровень масла.

Для идеальной работы гидротолкатель должен быть полностью погружен в масло. Это позволит снизить динамическую нагрузку на этот элемент двигателя и предотвратит его выход из строя. Недостаточное количество смазки приводит к тому, что гидротолкатели постепенно разрушаются и становится необходимой их замена.

Разные причины и устранения стука гидрокомпенсатора

Далее мы рассмотрим причины возникновения постороннего шума в гидрокомпенсаторе и как можно устранить вызывающую его неполадку.

Посторонний звук при запуске:

причина: при длительном простое системы из некоторых гидрокомпенсаторов вытекает масло;
устранение: кратковременный стук в несколько секунд не является признаком поломки. Продолжительный – имеет одну из упоминаемых в следующих пунктах причину.

Стук на холодную и горячую, но пропадает после повышения оборотов:

причина № 1: поврежден или износился шарик обратного клапана. Устранение – только полная замена гидрокомпенсатора;
причина № 2: загрязнение механизма по причине некачественного или грязного масла. Устранение – очистка элементов от продуктов износа и замена масла.

Стук на горячую, но пропадает после повышения оборотов. С остывшим движком нет проблем:

причина: через зазоры между плунжером и гильзой, которые появились по причине износа, протекает масло. Устранение – замена сломанного гидрокомпенсатора в сборе.

Стук на высоких оборотах, пропадающий на малых:

причина № 1: вспенивание остатков масла при его избытке в картере из-за взбалтывания коленвалом. Получающаяся смесь попадает в гидрокомпенсаторы. Устранение – восстановите уровень масла до приемлемого количества;
причина № 2: из-за низкого уровня масла насос засасывает воздух. Устранение – восстановите уровень масла до приемлемого количества;
причина № 3: деформирован масляный картер из-за удара о дорожное покрытие, из-за чего повредился маслоприемник. Устранение – замена дефектных деталей.

Постоянный стук одного или нескольких клапанов, который не зависит от интенсивности работы коленвала:

причина: наличие зазора между кулачком и толкателем по причине повреждения или загрязнение элементов механизма. Устранение – проверьте наличие зазоров по описанному ранее примеру и сравните скорость перемещения относительно других элементов гидрокомпенсатора. Очистите детали от загрязнений и замените вышедшие из строя детали.

Стук на холодную:

причина: происходит редко, но случается. Происходит подобное в разной степени сложности по тем же причинам, что были описаны ранее. Если же стук кратковременный (пару секунд), это не значит, что что-то сломано. Устранение – устранение неполадок зависит от причины и полностью соответствует действиям при стуке в других ситуациях.

Стоят ли гидрокомпенсаторы на ваз 2107 инжектор

Сообщения: 500 Зарегистрирован: 07 апр 2010, 00:00 Откуда: Tyumen Стаж: 2008 Авто: Mitsubishi Lancer IX

Поблагодарили: 1 раз

Сообщение Another23 » 23 сен 2011, 10:56

Сообщения: 2407 Зарегистрирован: 16 май 2007, 00:00 Откуда: Тюмень Стаж: 2007 Авто: Копевар Награды: 1

Благодарил (а): 91 раз Поблагодарили: 120 раз

Сообщение Zloy_alex » 23 сен 2011, 11:08

Сообщения: 261 Зарегистрирован: 30 ноя 2008, 00:00 Стаж: 2004 Награды: 1

Сообщение maks72t » 23 сен 2011, 11:10

Сообщения: 824 Зарегистрирован: 15 май 2008, 00:00 Откуда: от туда Стаж: 500000 Авто: ЗАЗ 968М/порше Награды: 1

Благодарил (а): 5 раз Поблагодарили: 2 раза

Сообщение Kenny_tmn » 23 сен 2011, 11:33

нет их там и не будет ни когда.

если правда кому то делать было нечего и туда их поставили.

Сообщения: 3366 Зарегистрирован: 28 июн 2007, 00:00 Откуда: из от туда Стаж: с 2016 года Авто: ступа с метлой Награды: 1

Благодарил (а): 8 раз Поблагодарили: 37 раз

Сообщение gorodovoy » 23 сен 2011, 11:40

о-ё-ё-ё-ё-й. вот она потом попрет нереально

P/S/ если вал не купили в личку напиши. а то прикупили как то ненароком на ВАЗ 2101, а машину продали, теперь лежит

Нарушение функционала

При нормальной работе устройства водитель не ощущает никаких посторонних звуков. Если они возникают, это может быть причиной поломки детали или ухудшения работы двигателя. При незнании, что такое гидрокомпенсаторы в двигателе, стоит сразу обратиться за консультацией к специалисту.

Существуют основные причины поломки, которые определяются следующими факторами:

Нужно проверить уровень масла. Если его уровень в картере слишком высокий или низкий, это значит, что оно будет сжиматься внутри гидрокомпенсатора, вызывая проблемы в работе двигателя.
Естественный износ. Элементы устройства могут затираться.
В процессе работы детали могут загрязняться, отчего нужно поменять гидрокомпенсаторы.

Легче всего определить проблемы с деталями, прислушавшись к работе мотора. Иногда водители путают этот характерный звук со сломанными клапанами. Чтобы не допустить ошибки, лучше использовать фонендоскоп, который при сравнении звуков даст верный результат.

Процесс демонтажа и установки

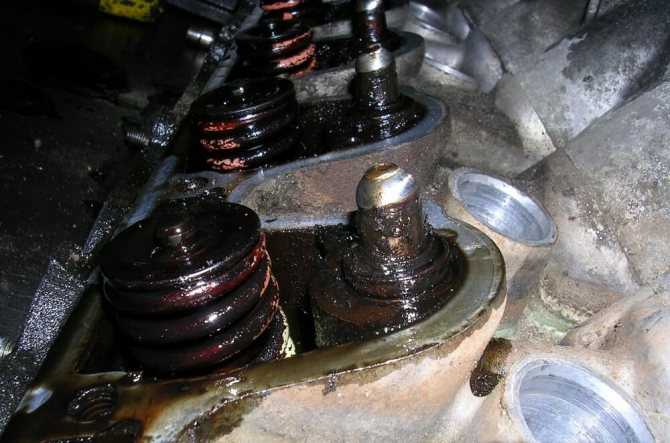

Неисправный элемент нужно убрать. Если снять гидрокомпенсаторы с места установки, можно определить степень изнашивания. Если элемент легко сжимается под усилием пальцев, стоит заменить деталь. Когда же не удаётся разобрать устройство, стоит обратиться в автомобильный сервисный центр.

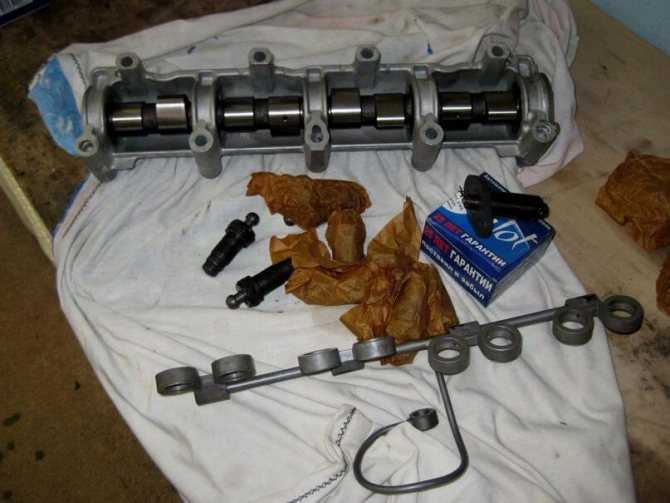

Если необходима установка гидрокомпенсаторов, потребуется собрать набор инструментов и набор комплектующих деталей. В первую очередь потребуется снять часть фильтра на корпусе. После этого снимается надклапанный кожух и тяга акселератора. Нужно будет разобрать контрирующую шайбу с распредвала

Важно соблюдать обозначенные отметки, чтобы они совпадали. Дальше нужно открутить крепление со «звёздочки»

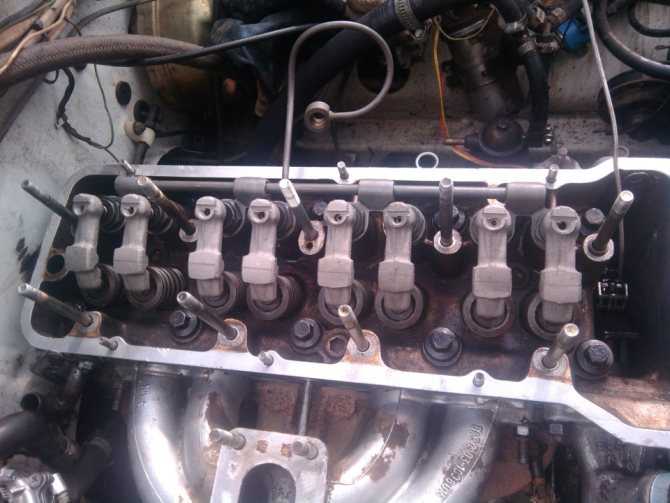

После этого демонтируется крепление распределительного вала, снимаются рокера, кулачки и втулки регулятора.

Дальше используется пила, которой ровняется прилив у второго клапана, чтобы выровнять его с остальными гнёздами

Важно провести обезжиривание поверхности керосином и заточить элементы мелким точилом

Запоминаем позиции втулок

В последующей работе требуется прижать шайбы опорного цилиндра, применив для этого специальную оправку. После этого прессуют кольца-уплотнители в распределительную пластину. Иногда не удаётся заменить гидрокомпенсаторы с первого раза, если уплотнители и посадочные места не совпадают, поэтому стоит заранее позаботиться об этом перед покупкой наборов. Дальше проводится проверка плунжеров, имеют ли они свободный ход, после чего ставятся элементы пружин.

https://youtube.com/watch?v=eJtA7pEqQY8

После этого обратно вставляются плунжеры и корректируется их ход. Аналогично монтируется и распредвал, который устанавливается согласно инструкции. Не всегда просто даётся настройка хода плунжеров. Для этого можно сделать подложку из разной толщины шайб, чтобы выровнять их оправкой.

Дальше потребуется высверлить магистраль для потока масла. Преждевременно стоит снять распределительный вал и сделать резьбу. Чтобы трубка всегда была в вертикальном положении, потребуется нарезать резьбу только в определённую длину, создавая небольшой изгиб под требуемую величину до тех пор, пока оба отверстия крестовины не совпадут. Дальше можно проводить обратную сборку в том порядке, который потребовался, чтобы разобрать гидрокомпенсатор.

Финальные работы

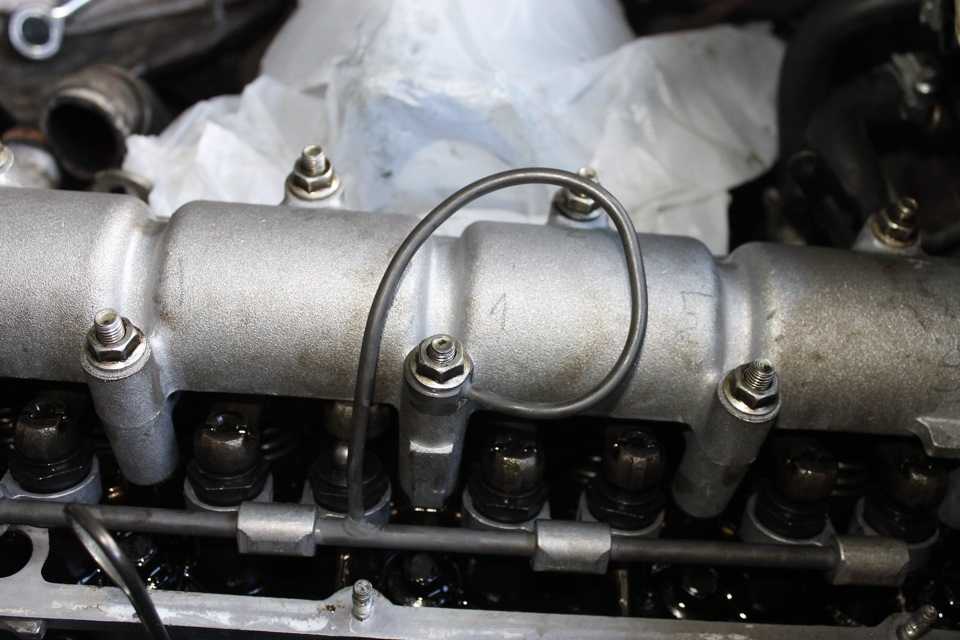

Устанавливается смазочная система и её трубопроводы. После этого проводится заливка масла и закрытие его втулкой. Нужно установить клапан в виде шарика и плунжера, не забыв сделать проверку герметичности. Это легко проверить, если установить шарик в плунжер и продуть его. Если воздух «держится» — результат удовлетворительный, но если нет, шарик потребуется заменить

Также важно, чтобы плунжер создавал ощутимое давление на втулку при нажатии

В конце сборки требуется сделать фиксацию для рычагов посадки. Такие же действия проводятся с распредвалом и динамометрическим ключом. Проводится установка распределительного вала и фиксация шайбы-стопора. В конце концов, обратно крепится надклапанный кожух и фильтр очистки воздуха.

Таким образом, важно правильно устанавливать гидрокомпенсаторы, ведь от них зависит работоспособность автомобиля. Если во время монтажа наблюдаются ошибки, они должны быть устранены, а не упускаться из виду

Благодаря надёжной работе этой детали можно продлить срок службы двигателя и обеспечить нормальную функциональность всей системы.

Не всегда удаётся правильно определить поломку гидрокомпенсатора. Если рядом нет специального прибора или сделать это не позволяют собственные навыки, стоит обратиться в автосервис. Это важная часть системы машины, поэтому необходимо придерживаться её нормальной работы.

Как проверить гидрокомпенсаторы

Общепринятые методы проверки работоспособности включают приложение усилия на колпачок каждого гидрокомпенсатора. Выступающая часть кулачка должна быть направлена в противоположную от толкателя сторону. Предварительно проверяется зазор между ними, если он присутствует, это уже говорит о необходимости чистки или замены детали.

Для продавливания исправного гидрокомпенсатора потребуется приложить значительное усилие. Для этого можно воспользоваться выколоткой, сделанной из мягкого металла или дерева, чтобы не повредить поверхность. Прикладываемое для продавливания усилие должно быть примерно одинаковым для всех диагностируемых деталей, также как и скорость их перемещения относительно вертикали. Явно «слабые» подлежат замене. Это один из способов, как правильно проверить гидрокомпенсаторы на работоспособность, но при отсутствии опыта лучше доверить процедуру специалистам.

Отечественные машины прельщают автовладельцев простотой ремонта. Большинство сервисных и ремонтных работ можно провести самостоятельно, не обращаясь на СТО и весомо экономя семейный бюджет. Но перед тем как перейти непосредственно к ремонту, нужно правильно диагностировать причину неисправности.

На примере автомобиля Шевроле-Нива мы расскажем, как узнать, какой гидрокомпенсатор стучит в ГРМ мотора.

Признаки неисправности помпы

Выявить неисправность водяного насоса можно по определенным признакам при эксплуатации автомобиля.

Появление характерных цокающих звуков или шум подшипника при работающем двигателе.
Резкое падение уровня антифриза в расширительном бачке.
Повышение температуры охлаждающей жидкости выше нормы.
Потеки на помпе или корпусе двигателя.
Резкий запах антифриза.
Появление масляных пятен в расширительном бачке.
Помутнение моторного масла вследствие попадания охлаждающей жидкости.

В каждом из этих случаев требуется провести диагностику, поскольку причиной может быть, например, разрыв патрубка. Но при проблемах с водяным насосом лучшим решением будет замена помпы Лада Веста 1,6 или других моделей, оснащенных этим типом 16-ти клапанных моторов.

Преимущества гидрокомпенсаторов

Если на автомобиль ВАЗ-2107 установить гидравлические компенсаторы, то вы получите такие преимущества:

Полностью пропадут высокочастотные звуки, которые появляются при работе двигателя.
Общий шум мотора снижается в несколько раз. Конечно, звук движущейся цепи все равно не пропадет.
Снижается уровень шума от мотора в салоне. Если ехать со скоростью менее 80 км/ч, звука почти нет.
Уменьшается, причем существенно, износ элементов газораспределительного механизма. Пропадают постоянные ударные нагрузки, которые происходят при наличии зазоров в элементах.
Сохраняется целостность кулачков и рокеров, независимо от величины пробега автомобиля. Обязательно нужно знать, как проверить гидрокомпенсаторы самостоятельно – это позволит улучшить эффективность их работы.
Если смонтировать гидравлические толкатели на механизм газораспределения, в котором изношены рокеры и кулачки на распредвале, все поверхности постепенно выравниваются.
Все параметры мотора остаются прежними – мощность и приемистость не изменяется при установке гидротолкателей. Зато из-за того, что нет различия в зазорах клапанов, работает мотор максимально равномерно.
При наличии достаточного количества смазки все элементы гидрокомпенсаторов имеют огромный ресурс – износа практически нет.

За 20-30 тыс. км пробега после установки гидравлических толкателей происходит притирка втулок и плунжеров, их соприкасающиеся поверхности приобретают зеркальный вид. Впоследствии выработка не появляется, размеры не изменяются.

Гидрокомпенсаторы или регулировочные болты

Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге. В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием (затяжка 2-2,2 кгс). Но если детали уже находятся в неработоспособном состоянии, возникает вопрос – чем заменить неисправные «гидрики».

Самыми надежными на автомобильном рынке считаются ГК немецкой компании INA, также для автомобиля Шеви Нива гидрокомпенсаторы производит АвтоВАЗ, причем, ГК бывают старого и нового образца, они различаются по головкам блока цилиндров (ГБЦ стали другими у машин выпуска после 2008 года).

Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево – цена одного ГК АвтоВАЗ находится в пределах приблизительно 330-400 рублей, в тоже время регулировочный болт стоит всего лишь 30-50 рублей. Если водитель соглашается на регулировку клапанов через каждые 10 тыс. км, то лучше установить болты – меньше проблем, и дешевле получается ремонт.

Последовательность действий на Лада Приора

С аккумулятора снимаются обе клеммы.
Отсоединяются провода на форсунках и на катушке зажигания, снимается трос с дросселя, убирается воздушный фильтр и все остальные провода, мешающие добраться до впускного коллектора двигателя.
Прежде чем снимать коллектор, придётся снять ремень с генератора, потом открутить его крепёжный болт. После этого генератор можно будет отодвинуть в сторону и добраться до одного из крепёжных болтов впускного коллектора (другого способа добраться до этого болта нет).
Следующий шаг — снятие рампы и топливных форсунок (если в автомобиле есть кондиционер, придётся снять и его шланги, чтобы они не мешали).
Откручиваются все остальные крепёжные болты коллектора, после чего он снимается.
Клапанная крышка откручивается торцовым ключом на 12
Теперь можно снять клапанную крышку, шкивы ГРМ и распределительные валы.
Снятие ранее открученной клапанной крышки
Поскольку теперь у нас есть доступ к гидрокомпенсаторам, осталось лишь заменить их новыми (также следует поменять сальники на распределительных валах и герметик на клапанной крышке).
После снятия крышки снимаются распределительные валы

Изношенные гидрокомпенсаторы извлекаются из гнёзд
После этого производится обратная сборка перечисленных выше узлов. Нижеизложенная инструкция подходит для авто с 16 клапанами.

Рекомендуем: Преимущества и недостатки всесезонной резины

Заменить гидрокомпенсаторы на ВАЗ-2112 не так уж и легко, но реально своими руками. Конечно, для этого придется потратить время и усилия. К выбору изделия, также стоит относиться достаточно серьезно, ведь именно от качества зависит ресурс использования.

Почему стучит гидрокомпенсатор

Неисправный компенсатор издает короткие резкие и частые звуки, похожие на металлический треск. Поскольку рабочей средой гидравлического компенсатора является моторное масло, то его качество влияет на долговечность устройства.

1. Причины стука компенсаторов, связанные с моторным маслом:

Использование так называемых грязных масел, в которых недостаточно моющих и удерживающих грязь присадок, а показатель кислотности выше щелочного. Температура нагрева деталей ГРМ доходит до 800⁰С. Некачественное масло приводит к образованию нагара, что нарушает работу подвижных частей компенсаторного устройства.
Уровень масла в двигателе ниже (выше) нормы. Если масла больше нормы, то в результате вспенивания масла в картере в него попадает воздух. Если уровень низкий, то масляный насос захватывает воздух при подаче масла в гидравлический компенсатор. Стук слышен только при высоких оборотах двигателя, а на холостых и низких отсутствует.
Неисправность масляного насоса. Масло медленно или не подается вовсе в гидравлический компенсатор.
Несвоевременная замена масла и масляного фильтра двигателя. Грязь в масле приводит к засорению зазоров между корпусом и плунжером, «залипанию» шарика в седле клапана и как следствие, к потере подвижности плунжера.
Засорение масляных каналов головки блока цилиндров.

Другая наша статья расскажет о том, как разморозить бачок омывателя несколькими простыми способами.

2. Механические причины появления стука:

Неисправность обратного клапана. Гидрокомпенсатор стучит на холодную, сразу после запуска двигателя, но звук исчезает при увеличении числа оборотов. То же происходит и на прогретом двигателе, когда при нажатии на педаль акселератора стук пропадает.
Дефекты поверхностей корпуса и плунжера (задиры, вмятины, выбоины). Характерный стук слышен независимо от скорости вращения распределительного вала ГРМ.
Износ плунжерной пары. В этом случае стук появляется, когда двигатель прогрет. При повторном запуске остывшего двигателя стука нет.

Замена гидрокомпенсаторов на Ниве Шевроле

Переход с регулировочных болтов на гидрокомпенсаторы (ГК) позволил отказаться от регулировки тепловых зазоров каждые 10 тысяч километров. Принцип работы гидрокомпенсаторов, а также их диагностика описаны в статье Почему стучат гидрокомпенсаторы на горячую и на холодную. В этой статье мы расскажем о том, как менять гидрокомпенсаторы на Ниве Шевроле. Такая замена необходима, если проблема не в масляной системе или несоответствующем мотору масле, а в неисправности этих деталей.

Что необходимо для замены гидрокомпенсаторов

Для работы вам потребуются следующие инструменты и материалы:

плоская и крестовая отвертки;
ключ-трещетка с удлинителем и набором насадок;
торцовый ключ (трубка) на 10 и 12;
мягкая проволока, провод или пластиковые хомуты;
динамометрический ключ;
прокладка клапанной крышки;
чистая тряпка.

Как поменять гидрокомпенсаторы на Ниве + Видео

Если вы собираетесь менять ГК под открытым небом, то найдите чистую и сухую ровную площадку и работайте в безветренный и солнечный день. Дождитесь, когда двигатель полностью остынет. Если открыть капот, то этот процесс пойдет быстрей. Включите нейтральную передачу и отключите аккумулятор. Теперь можно приступать к замене гидрокомпенсаторов. Для вашего удобства мы создали пошаговое руководство, которое поможет вам в этом.

Снимите пластиковый кожух над двигателем (есть не на всех моделях).
С помощью отвертки ослабьте хомуты патрубка, соединяющего инжектор и воздушный фильтр, затем уберите патрубок.
Убедите все резиновые трубки, которые подходят к головке блока цилиндров (ГБЦ).

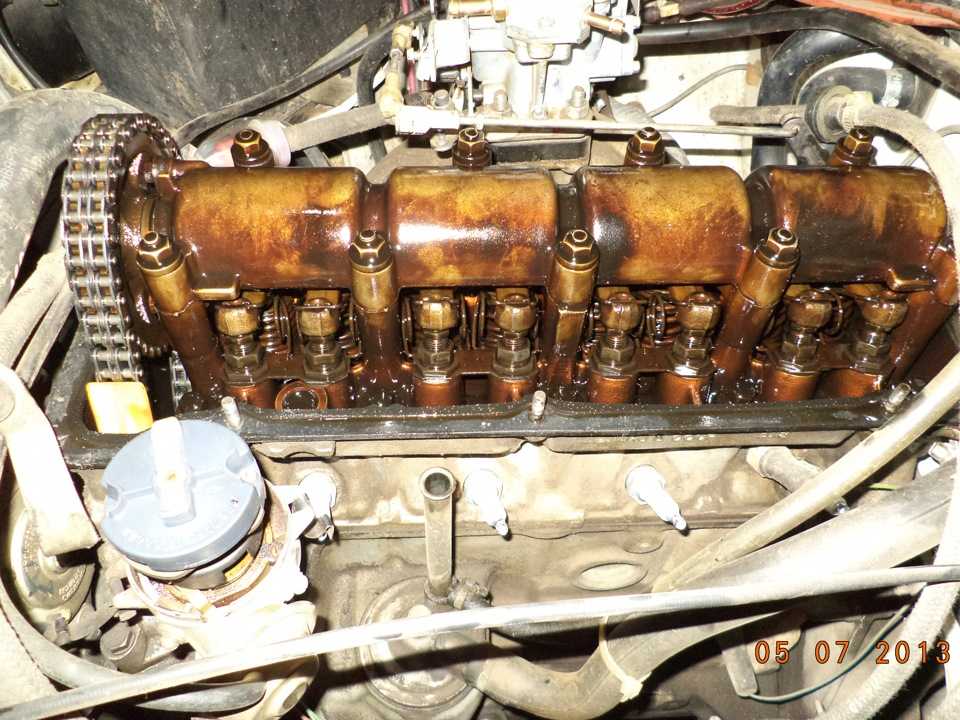

Открутите болты клапанной крышки и снимите ее.
Выставьте по метке шестеренку распредвала. Метка находится на крышке распредвала (не путайте с клапанной крышкой) и обратной стороне звездочки

Если не сделать этого заранее, то собирать мотор после замены ГК будет сложней, а при недостатке опыта и внимания возможно повреждение клапанов.
Проволокой или пластиковыми хомутами зафиксируйте цепь на шестерне распределительного вала.
Зафиксируйте звездочку распредвала (для этого можно использовать торцовые ключи) и открутите фиксирующую ее гайку.
Открутите два болта крепления натяжителя цепи и осторожно, не сгибая подходящей к нему трубки, отведите натяжитель от цепи.
Осторожно снимите звездочку с распредвала.

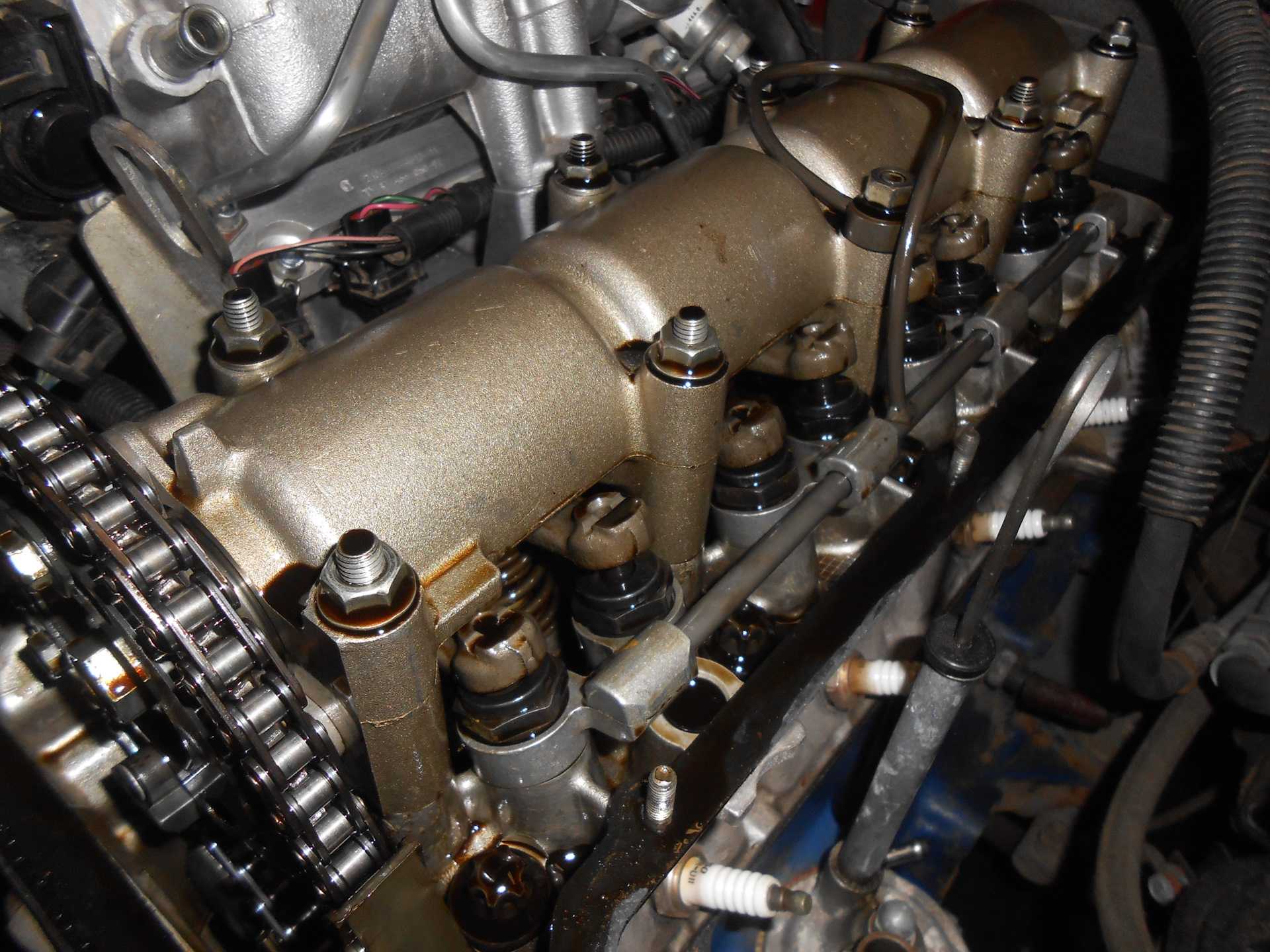

Открутите гайку масляной магистрали (рампы) ГК и болты фиксаторов.
Открутите гайки распредвала, затем осторожно снимите его. Заодно сможете проверить его состояние и при необходимости заменить.

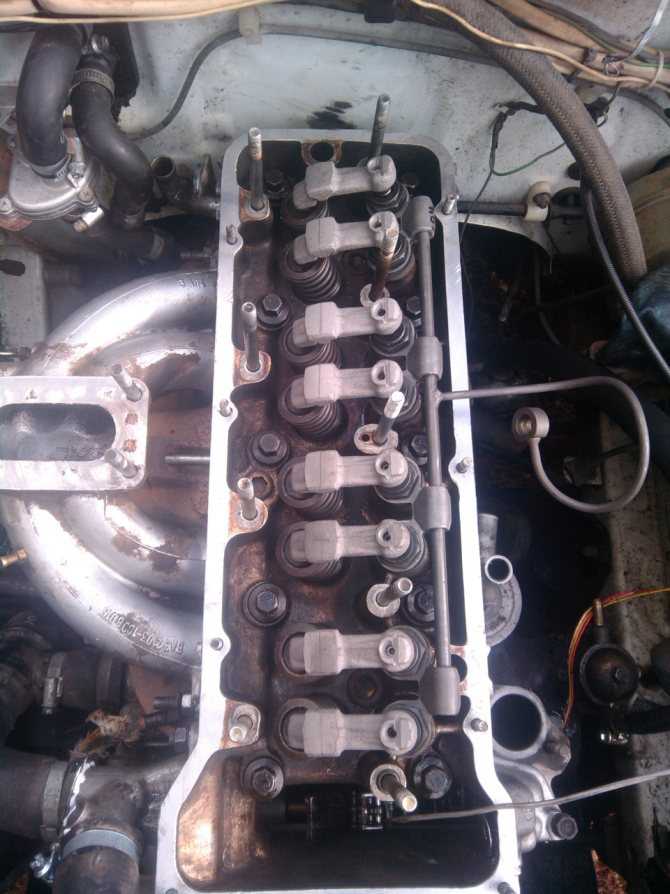

Снимите все рокера, не потеряйте удерживающие их пружины.
Выкрутите гидрокомпенсаторы.
Снимите масляную рампу

Эту операцию выполняйте очень осторожно, чтобы не погнуть тонкие трубки.
Чистой тряпочкой удалите грязь из колодцев ГК. Не забудьте протереть масляную рампу.
Установите на место масляную рампу и вкрутите новые ГК. Момент затяжки 2 кг•с (20 н•м).
Установите на место рокера с пружинками и распределительный вал, предварительно повернув его на нужный угол. Момент затяжки 2 кг•с (20 н•м).
Наденьте на распредвал звездочку и зафиксируйте болтом. Момент затяжки болта 4 кг•с (40 н•м).
Установите на место гидронатяжитель цепи и зафиксируйте болтами. Момент затяжки 2 кг•с (20 н•м).
Наденьте крышку распредвала (не клапанную) и крепления рампы, затем закрутите гайками с моментом 2 кг•с (20 н•м).
Закрутите гайку рампы с моментом 2,5–3 кг•с (25–30 н•м).
Проверьте метки на распределительном и коленчатом валах. Затем проверните коленчатый вал на два оборота и снова проверьте.
Установите клапанную крышку. Иногда приходится менять прокладку клапанной крышки, но не на всех моторах. Возможно, это связано с плохим качеством прокладок. Если же прокладка в порядке, нигде не замята и не порвана, то менять ее нет необходимости.
Присоедините все резиновые шланги и патрубок воздушного фильтра и наденьте пластиковый кожух.
Подключите аккумулятор и заведите двигатель. Сначала гидрокомпенсаторы будут стучать, но в течение 20–50 секунд заполнятся маслом и затихнут. Если новые ГК продолжают стучать, поднимите обороты двигателя до 2 тысяч на 1–2 минуты, чтобы увеличить давление масла.

Экспертное заключение

Общие причины стука гидрокомпенсаторов актуальны и для ВАЗ 2170. Специалисты рекомендуют анализировать проявление симптома на горячую и на холодную, а также на различных оборотах. В общем случае механики советуют принять к сведению такие рекомендации:

При постукиваниях обязательно проверить давление масла на холодном моторе: если оно в порядке, скорее всего неполадка в самих гидротолкателях.
Если стук только на горячую, решить вопрос можно применением более вязкого масла.
Постоянное стучание часто требует замены изношенных деталей.

Нередко гидравлические компенсаторы начинают постукивать после замены масла. Здесь выход понятен – использовать проверенные потребителями маслосоставы, и не экономить на них.

Как следует из названия, гидрокомпенсатор – это гидравлический механизм в двигателе автомобиля. Он отвечает за поддержание постоянного рабочего зазора в клапанном механизме ДВС, поскольку при увеличении температуры двигателя, происходит изменение размеров его деталей и зазоров между ними.

Исправность гидрокомпенсаторов гарантирует беспроблемное функционирование силового агрегата автомобиля, в том числе и при значительных скачках температуры.Он поддерживает зазор впускных или выпускных клапанов ДВС на одинаковом уровне, в том числе и при возникновении износа ГРМ и клапанного механизма в целом.

В идеале, при работе гидрокомпенсатор не должен издавать никаких посторонних шумов – шелеста, скрежета или стука. Любые подобные звуки свидетельствуют о его неисправности и необходимости проведения диагностики механизма.

Игнорирование проблемы в дальнейшем может привести к некорректной работе силового агрегата, повышенному расходу бензина, быстрому износу клапанного механизма и критическому падению мощности двигателя.

При надлежащей заботливости и бережной эксплуатации автомобиля, гидрокомпенсаторы служат долго и не требуют никакого специального внимания. Однако, иногда проблемы с этим узлом все-же случаются.

Так, например, если автомобиль уже имеет солидный пробег, когда происходит естественный износ плунжерных пар гидрокомпенсатора, погрешности в обслуживании или значительный перерыв в эксплуатации ТС может произойти разгерметизация системы, вытекание масла и ее частичное завоздушивание. Проявляется такой дефект на прогретом двигателе небольшим стуком в приводе ГРМ.

Решить такую проблему можно попробовать самостоятельно путем прокачки гидрокомпенсаторов. Поскольку рабочей жидкостью гидрокомпенсаторам служит моторное масло ДВС, то нужно проследить, чтобы масло было свежее и уровень его был достаточным.Если тут все в порядке, то автомобиль нужно завести и подняв обороты до 2 тыс. дать ему поработать в течение 2 минут.Затем дать двигателю поработать еще около 3 минут изменяя обороты в диапазоне от 1,5 до 3 тысяч. После чего отпустить педаль газа и дать двигателю отработать на холостых оборотах примерно 1 минуту.

Для исчезновения дефекта чаще всего достаточно одного цикла прокачки, но может понадобиться и повторение. Если после 2-3 прокачек шум в приводе ГРМ сохраняется, то необходимо искать неисправность гидрокомпенсаторов путем диагностики и разбора механизма.
