Предохранители шевроле нива, 2009

Распиновка щитка приборов

Здесь представлено описание колодок и выводов стандартной проводки панели приборов:

1 – диагностический вывод, расположен в нижней стороне доски под рулевым колесом;
2 – штепсельный разъем присоединения ЭСУД;
3/4 – стандартные модули присоединения переднего сочленения жил, ответственного за системы управления двигателем;
5/7 – левый и правый подрулевые переключатели;
6 – разъем устройства выключателя зажигания;
8 – комбинация приборной доски;
9 – выход на запитывание разъема контактной группы системы вентиляции и отопления салона;
10/11 – штепсели осветительных приборов вышеуказанного оборудования;
12 – кнопка выключатель устройства аварийной сигнализации;
13 – монтажный короб вставки плавких предохранителей;
14/15 – непосредственно лампа и клавиша выключения подсветки вещевого отсека;
16 – контактный пин выключения стоп сигналов;
17 – выключатель штатного модуля звукового оповещения (клаксона) ;
18 – автоматическая защита противотуманных фар головной оптики;
19 – автоматика стеклоподъемников;
20 – защитное реле звукового сигнала;
21 – предохранительный модуль системы подогрева сидений;
22 – реле управления стартером;
23 – переключатель системы наружного освещения;
24 – контактная группа подключения вентилятора печки;
25 – встроенный выключатель включения подогрева ветрового стекла;
26 – устройство выключения передних противотуманок;
27 – включатель кормовых огней, противотуманной группы освещения;
28 – кнопка настройки кондиционера;
29 – регулятор положения манипуляторов отопления;
30 – пин прикуривателя;
31 – кнопки регулировки направления светового потока головной оптики;
32 – регулировка яркости подсветки приборной доски;
33 – вспомогательный резисторный механизм вентилятора отопления;
34 – модуль штатного иммобилайзера;
35/36 – выводы бортового акустического модуля штатного типа;
37/38 – клеммные разъемы подключения заднего жгута бортовой цепи.

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

1. Приборка с диодной подсветкой

2. Цифровой контрольный щиток

3. Приборка с т.н. колодцами

Механические неисправности

В основном механические проблемы проявляют себя тем, что стартер работает, но коленвал не вращается.

Однако есть одно исключение – изношенные вкладыши подшипника скольжения.

В этом случае может исчезнуть зазор между ротором и обмоткой статора и стартер перестанет вращаться вообще.

Эта поломка определяется после снятия узла – достаточно попробовать – не ходит ли в носке вал ротора.

Если вращение есть, но на коленвал оно не переделается, виноваты могут быть следующие детали:

Сносились ролики в зажимном устройстве бендикса.
Износились зубцы шестеренки бендикса.
Сломалась подающая вилка.
На венце маховика двигателя обломалось несколько зубцов.

Проблема с маховиком определяется по скрежету при запуске. Особенно характерно, когда маховик приходит во вращение и тут же перестает крутиться с возникновением скрежета.

Часто проблема в износившейся вилке, которая соскочила со своего места и не выдвигает бендикс вперед.

На стартер подается мощный ток, поэтому пятаки контактов подвергаются значительному воздействию искровой коррозии.

Через некоторое время их поверхность выгорает, со временем приводя к отсутствию контакта.

Подгоревшие пятаки контактов.

Подгоревшие контакты – самая распространенная причина того, что стартер перестает крутить или то вращается, то нет, при этом реле исправно срабатывает.

Для ремонта нужно:

Снять крышку реле, для этого нужно выкрутить крепеж, удалить гайки на медных болтах, также понадобится распаять контакты и развальцевать корпус отверткой.
С помощью наждачной бумаги тщательно очистить выгоревшие контакты.
При сильной коррозии контакты чистятся при помощи наждачного круга или нуждаются в полной замене.
Контактную пластину на штоке достаточно повернуть гладкой обратной стороной.

Это происходит по вине:

Заедания втягивающего реле.
Слипшихся контактов на реле.
Рычага привода (заевшего, слетевшего с креплений).
Обратная пружина ослабла или сломалась.

Для починки придется глушить мотор, и снимать узел для разборки.

Обычно о скорых проблемах со стартером можно узнать заранее, если быть внимательным.

О будущей поломке могут свидетельствовать следующие симптомы:

Включить стартер удается только после нескольких поворотов ключа. При этом звук втягивающего реле слышен. Пора чистить подгоревшие контакты.
Стартер с трудом крутит маховик, при этом аккумулятор исправен и хорошо заряжен. Скорее всего стерлись щетки, выгорел коллекторный узел или из-за выработки подшипника появилось биение ротора.
При выключении питания стартера он не сразу выходит из зацепления с маховиком. Причинами могут быть износившиеся зубцы шестерни маховика или бендикса, а также ослабшая возвратная пружина.

Важные советы по запуску стартера

Нештатный пуск посредством прямого замыкания может привести к сбоям в работе электроники автомобиля. Такой пуск правильно считать аварийным, и применять его нужно однократно и только для того, чтобы добраться до пункта технического обслуживания. При замыкании напрямую надо соблюдать следующие правила:

Подбирайте металлические «замыкатели» с достаточным сечением. Чем больше будет сечение, тем меньше вероятность образования искры.
Замыкайте гайки, а не поверхности с нарезанной резьбой.
Не касайтесь никаких других металлических деталей. Корпус транспортного средства – это масса. Если дотронуться до корпуса или любой металлической детали, которая с ним соединена, то получится короткое замыкание на массу, а это совсем не то, что нужно.
Питание нужно отключать сразу же, как только двигатель заводится. Если пренебречь данной мерой, то это может привести к поломке бендикса (ведущей шестерни).

Автомобиль с поломанным стартером не может функционировать. Поэтому все возможные дефекты в системе старта ДВС должны быть устранены как можно скорее после их выявления.

Схема на Нива Шевроле

Требуется точно знать, где расположено реле стартера. Для этой цели рекомендуется изучить схему расположения всех предохранителей. Новый элемент, который устанавливается в ходе ремонта, должен иметь ту же маркировку по току.

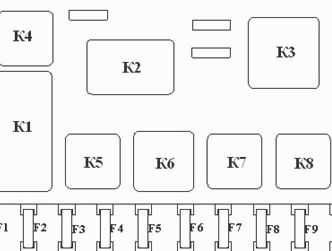

Для автомобилей до 2009

Значения, которые указываются:

К1 – элемент для контроля работы всех установленных ламп;
К2 – отвечает за очистку в автоматическом режиме ветрового стекла;
К3 – поворотники и «аварийка»;
К4 – ближнее освещение от фар;
К5 – требует внимания дальний свет;
К6 – контакты выключателя зажигания;
К7- обогрев стекла, расположенного в багажном отделение.

К8 является резервом (дополнительный).

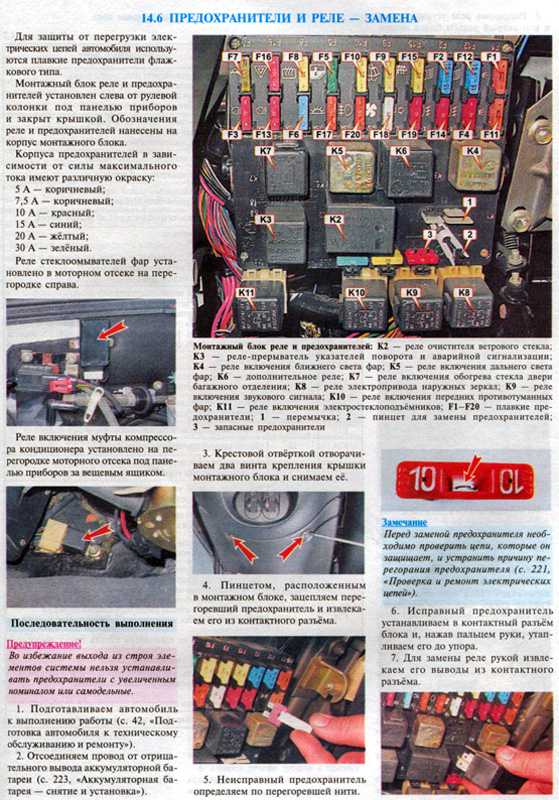

Для выпущенных после 2009

Значения актуальные для моделей, чей год выпуска 2010, 2011,2012. В этот период входит также 2013 (символ также остается К): 1 – ветровое стекло, 2 –элемент прерывателей поворотников, аварийная сигнализация, 3 – ближний свет, 4 – дальний свет фар. Предохранитель под номером 5 –этот сигнал оповещает об обогреве стекла двери багажного отсека, и о состоянии вентилятора. Следующий сигнал 6 – контакты выключателя зажигания, 7- обогрев стекла, расположенного в багажном отделение.

Предохранитель под номером 8 также является резервным.

Как проверять стартер с демонтажем

Снятие стартера при наличии соответствующего опыта обычно не составляет сложностей. Последовательность операций:

отключите обе клеммы от аккумулятора;
отсоедините от втягивающего реле два провода: толстый и тот, что идет от замка зажигания;
открутите болты крепления стартера (обычно их 3);
извлеките устройство через подкапотное пространство или опустите вниз (как это удобнее, в зависимости от марки авто).

Как прозвонить щеточный узел

Дальнейшие действия потребуют частичной разборки стартера. Обычно этот узел обычно находится в задней части устройства (достаточно снять защитный ободок или крышку). Сначала взгляните на выступающую часть щеток (если это возможно) и определите их длину: она должна быть не менее 12 мм (для разных моделей стартеров величина может быть иной). Также проверьте свободность перемещения элементов в их держателях: заеданий быть не должно: в противном случае попробуйте подточить щетки надфилем. Далее понадобится тестер или хотя бы обычная лампа на 12 В, пара проводов и источник постоянного тока на такое же напряжение (та же АКБ) – это необходимо для проверки отсутствия замыкания между щетками и корпусом.

Один щуп мультиметра, переведенного в режим измерения сопротивления, присоедините к щеткодержателю, второй – к корпусу стартера. При отсутствии замыкания прибор покажет «бесконечность».
Если тестера не оказалось под рукой, возьмите лампу с присоединенными к ней двумя проводами: один из них подключите к щеткодержателю, второй – к любому полюсу источника питания 12 В. От второго проведите провод к корпусу генератора. Свечение лампы будет указывать на наличие короткого замыкания.

Проверка вилки и обгонной муфты

Здесь тоже особых сложностей нет: вилка (обычно она пластиковая) выталкивает обгонную муфту и поломка детали ведет к тому, что стартер крутит («жужжит»), но пуска двигателя не происходит, т. к. зацепление с маховиком отсутствует. Что касается проверки бендикса на исправность, для этого необходимо зажать его в тисках через грубую ткань, чтобы не повредить.

Попробуйте подходящим ключом (лучше газовым №1 или «0») покрутить обгонную муфту в обе стороны: если она исправна, будет вращаться только в одну. В противном случае бендикс замените.

Что делать, если не крутит стартер в машине?

Сначала нужно выяснить причину неполадок любым из способов, описанным выше, затем приступают к ремонту:

При обнаружении окисления контактов – следует проверить все соединения, а не только обнаруженные. В случае необходимости придется зачистить их шлифовальной бумагой «нулевкой» либо обработать специальным составом то коррозии. Резьбовые соединения следует подтянуть и проверить, начнет ли автостартер крутить маховик;
Обнаружили износ щеток – следует снять стартер, заменить в нем сработавшиеся щетки новыми. Если постучать по корпусу ключом или отверткой, иногда можно восстановить прилегание щеток, и автостартер начнет крутить, только это решение временное если не одноразовое;
Проблемы с цепью управления решают проверкой мультиметром либо лампочкой – пробником. Измеряют напряжение проводка (он тоненький), идущего ко втягивающему реле, когда повернут в зажигании повернули ключ. Убедившись, что с ним порядок, стоит проверить исправность замка и реле, которое управляет стартером. Если подать питание к клемме стартерной на прямую от АКБ, и он сможет прокрутить мотор, тогда ищется причина в управляющей цепи.
Обнаружили разрядку АКБ – следует измерить уровень ее заряда, если напряжение ниже 12 В, необходимо снять её и провести полный цикл зарядки. Следует отыскать причину низкого заряда (КЗ, неисправность генератора и прочее) и исправить неполадку, чтобы вновь не возникала;
Обнаружили поломаны зубья бендикса — стартер следует снять, осмотреть состояние венчика на маховике. Венец маховика меняют на СТО, вряд ли вы это сможете осуществить самостоятельно. Бендикс можете заменить сами, если умеете разбирать стартер;
Оказалось что, заклинило муфту — снимайте стартер. Проще заменить бендикс с муфтой на новый, чем чистить старую муфту, но можно и почистить. Может помочь в расклинивании такой метод — крутить стартером 5-10 секунд, для прогрева масла, от этого может вернуться работоспособность, но не всегда. Мера эта одноразовая, чтобы проблема исчезла – меняют бендикс;
Когда отклеились магниты – покупают новый агрегат. Можно обратиться для ремонта к автоэлектрику, только возьмется за это не каждый. Для самостоятельного возвращения на место магнитов нужно иметь специальный клей и знать их правильное расположение;
При износе втулок либо подшипников на роторе придется разобрать прибор. После проверки состояния, следует заменить изношенные детали;
Обнаружилось пробитие обмотки — обращайтесь за ремонтом к автоэлектрикам. Самостоятельно устранить такую поломку можно полной заменой детали в сборе;
Сломалось втягивающее – его следует заменить. Если стартер имеет съемную крышку реле – можно попробовать разобрать корпус и почистить контакты;
Управляющее реле заменяют новым, то же самое при поломке замка зажигания;

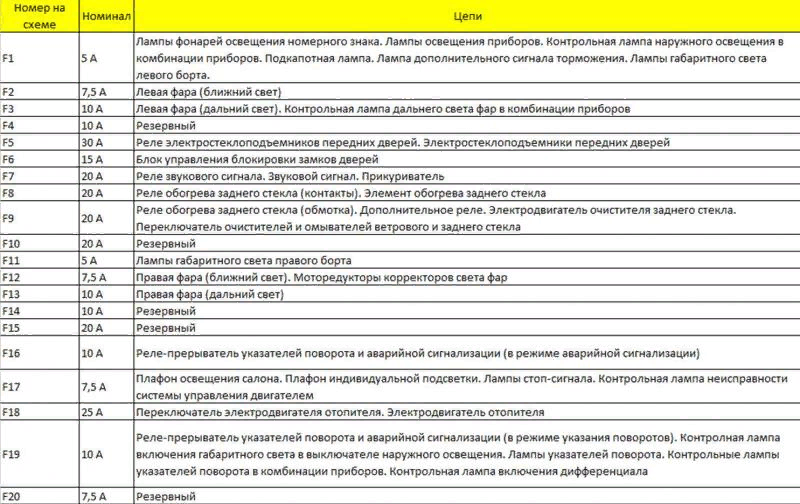

Предохранители

F1 (5А)

Лампы фонарей освещения номерного знака
Лампы освещения приборов
Контрольная лампа наружного освещения в комбинации приборов
Подкапотная лампа
Лампа дополнительного сигнала торможения
Лампы габаритного света левого борта

F2 (7.5А)

Лампа ближнего света (левая фара)
Электрокорректор света фар
Моторедуктор корректора

F3 (7.5А)

Лампа дальнего света (левая блок-фара)
Контрольная лампа включения дальнего света фар

F4 (10А)

Левая противотуманная фара

F5 (30А)

Реле электростеклоподъемников
Электростеклоподъемники

F6 (15А)

До 2009 года:
Блок управления блокировки замков дверей
После 2009 года:
Прикуриватель

F7 (20А)

До 2009 года:
- Прикуриватель
- Реле звукового сигнала
- Звуковой сигнал
После 2009 года:
- Реле звукового сигнала
- Звуковой сигнал
- Плафон освещения багажника

До 2009 года (20А):
- Реле обогрева заднего стекла (контакты)
- Элемент обогрева заднего стекла
После 2009 года (25А):
- Реле обогрева заднего стекла
- Элемент обогрева заднего стекла
- Элементы обогрева наружных зеркал заднего вида

F9 (20А)

До 2009 года:
- Лампа освещения вещевого ящика
- Реле очистителя ветрового стекла
- Переключатель очистителя ветрового стекла
- Электродвигатель очистителя ветрового стекла
- Реле фароочистителя (контакты)
- Электродвигатели фароочистителей
- Электродвигатель фароомывателя
После 2009 года:
- Выключатель обогрева стекла двери багажного отделения
- Реле очистителя ветрового стекла
- Электродвигатель очистителя ветрового стекла
- Насос омывателя ветрового стекла
- Правый подрулевой переключатель
- Лампа освещения вещевого ящика
- Лампы света заднего хода

F10 (20А)

До 2009 года:
Резерв
После 2009 года:
Блок дистанционного управления электропакетом (блокировка дверей)

F11 (5А)

Лампы задних габаритных огней
Регулятор освещения приборов

F12 (7.5А)

Лампа ближнего света (правая фара)
Моторедуктор корректора (правая фара)

F13 (10А)

Лампа дальнего света (правая фара)

F14 (10А)

Правая противотуманная фара

F15 (20А)

Блок управления наружными зеркалами
Электроприводы наружных зеркал заднего вида
Блок управления наружными зеркалами

F16 (10А)

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

F17 (7.5А)

Плафон индивидуальной подсветки
Контрольная лампа иммобилизатора
Лампы стоп-сигнала
Дополнительный сигнал торможения
Плафон освещения салона

F18 (25А)

До 2009 года:
- Лампы света заднего хода
- Электровентилятор отопителя
- Электродвигатель омывателя ветрового стекла
- Реле обогрева заднего стекла (обмотка)
- Реле очистителя заднего стекла
- Электродвигатель очистителя заднего стекла
- Электродвигатель омывателя заднего стекла
- Блок управления блокировкой дверей
После 2009 года:
- Переключатель электродвигателя отопителя
- Электродвигатель отопителя

F19 (10А)

До 2009 года:
- Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
- Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
- Контрольная лампа включения блокировки дифференциала
После 2009 года:
- Реле стартера
- Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
- Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
- Контрольная лампа включения блокировки дифференциала

F20 (7.5А)

До 2009 года:
Задние противотуманные фонари
После 2009 года:
- Задние противотуманные фонари
- Блок управления противоугонной системы (С 2009 года)
Зуммер (С 2009 года)

Лампы противотуманного света в задних фонарях
Блок управления противоугонной системы (С 2009 года)
Зуммер (С 2009 года)

До 2009 года:
Реле контроля исправности ламп (вместо реле устанавливаются перемычки)
После 2009 года:
Реле очистителя ветрового стекла

До 2009 года:
Реле очистителя ветрового стекла
После 2009 года:
Реле-прерыватель указателей поворотов и аварийной сигнализации

До 2009 года:
Реле-прерыватель указателей поворотов и аварийной сигнализации
После 2009 года:
Реле ближнего света фар

До 2009 года:
Реле ближнего света фар
После 2009 года:
Реле дальнего света фар

До 2009 года:
Реле дальнего света фар
После 2009 года:
Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)

До 2009 года:
Дополнительное реле (Разгружает контакты выключателя зажигания)
После 2009 года:
Реле обогрева стекла двери багажного отделения

Реле обогрева стекла двери багажного отделения

Итак, где же находится реле стартера в автомобиле Нива Шевроле

С левой стороны от рулевой колонки под панелью приборов расположено наше устройство.

Так как это неразъемный механизм, то отремонтировать его не удастся. Он ломается по нескольким причинам:

– контакты сгорели, вышли из обмотки или износились;

– разрушились детали внутри этого механизма.

Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее:

– если под капотом жуж

– если стартер работает, но мотор не запускается;

– если стартер щелкает и не запускается.

При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.

Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру. Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере.

Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность.

голоса

Рейтинг статьи

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

№2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
№3 – предохранительная вставка бензонасоса, расположенного в баке;
№4 – элемент отвечает за питание цепи контроллера автомобиля;
№9 – предохранитель правого вентилятора радиатора;
№10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

К1/2 – штатные противотуманки (при наличии);
К3 – включение системы подогрева сидений;
К4 – защита клаксона;
К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

К1 – дополнительное реле;
К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
К7 – питание цепи топливного насоса;
К8 – главное реле автомобиля.

О плюсах и минусах стартеров различных конструкций

Несмотря на значительные преимущества пускового устройства редукторного типа, оно не получило повсеместное распространение ввиду наличия некоторых существенных недостатков. Перед тем, как определится с типом стартера, который будет установлен на автомобиле, необходимо изучить плюсы и минусы обеих конструкций.

Итак, преимуществами стандартного варианта исполнения являются:

ремонтопригодность;
наличие комплектующих и запчастей различного ценового диапазона;
возможность установки на любое транспортное средство.

Любая модель стандартной конструкции ремонтопригодна, в продаже постоянно имеется большой выбор запчастей для восстановления работоспособности устройства. Все это позволяет отремонтировать вышедший из строя узел своими силами. Универсальность классического пускового устройства силового агрегата позволяет установить его практически на любое транспортное средство. Главное, чтобы его характеристики подходили под параметры мотора. К его минусам относится:

Высокое энергопотребление необходимое для пуска автомобильного двигателя. Эффективность его работы равняется нулю при низком уровне заряда аккумуляторной батареи.
Увеличенная масса и габаритные размеры.
Высокая цена.

Что касается редукторного устройства, то этот элемент имеет несколько больше преимуществ. Перечислим их:

увеличенный эксплуатационный ресурс;
приемлемая цена;
меньшие габаритные размеры и масса;
низкое энергопотребление.

Ремонтировать редукторный стартер нет смысла, поэтому в случае его поломки, устройство просто заменяется. К тому же большинство его составных элементов не обладают достаточным ресурсом прочности, ввиду чего не рекомендована его установка на грузовую и специальную технику. Невозможность выполнения восстановления его работоспособности зависит от сложности конструкции редукторной передачи.

Как стартер запускает двигатель

Единственное назначение стартера – запуск двигателя автомобиля, поэтому в нем есть специальные соединительные устройства, которые передают ему выработанную механическую энергию.

Для этого на якоре делаются шлицы, на которые устанавливается направляющая и бендикс. Он представляет собой специальную конструкцию, которая должна вращаться с определенной скоростью, передавая вращение вала якоря на шестерню. При этом бендикс поступательно перемещается по валу якоря, при этом вращаясь вместе с ним.

Для перемещения бендикса служит вилка, вставленная в пазы направляющей. Она может перемещаться относительно оси крепления, подавая бендикс вперед или назад, в зависимости от того, работает стартер или нет. Вилка приводится в движение сердечником, соединенным с реле или электромагнитом.

Принцип работы реле стартера прост: его контакты выводятся на замок зажигания и аккумулятор, при включении зажигания, ток приходит на катушку реле, она примагничивает сердечник, который выдвигает вилку вперед. Одновременно намагниченное реле замыкает силовой провод аккумулятора и стартера при помощи медного пятака. При размыкании цепи зажигания, катушка перестает притягивать сердечник, который под воздействием пружинок возвращается на исходную позицию. Якорь начинает вращаться в тот момент, когда бендикс подается вперед, при размыкании контакта – стартер перестает вращаться, а бендикс подается назад. Вся эта конструкция закрывается корпусом и называется втягивающее реле стартера.

Стартер устанавливают непосредственно возле маховика двигателя, который жестко крепится на коленчатый вал. На боковой части диска маховика установлен зубчатый венец, который подходит шестерне стартера. При повороте ключа зажигания в положение запуска двигателя втягивающее реле вставляет шестерню бендикса в зубчатый венец маховика, после чего замыкается контакт на электродвигатель. Вал якоря начинает вращаться, усилие передается на маховик и коленчатый вал, в результате чего заводится двигатель. После запуска двигателя контакт ключа зажигания размыкается, все детали возвращаются в первоначальное положение. Стартер при этом останавливается, а двигатель продолжает работать.
