Сборка двигателя мотоцикла альфа

Ремонтируем амортизаторы скутера и мотоцикла

Чтобы отремонтировать передние стойки амортизатора, необходимо сначала снять их со скутера. Для этого сначала снимите переднее колесо и освободите обе стойки. Открутите гайки, выньте их, а потом уже вытаскивайте сначала одну, а затем и другую стойку. Очистите с них грязь и промойте в бензине.

Снимите резиновый пыльник со стойки. Дальше достаньте стопор из гнезда. Делайте это при помощи шила или очень тонкой отвертки. Зажимайте хромированный шток в тиски. Стойку ставьте удобным образом и пытайтесь тянуть. Вставьте заранее подготовленную ось в отверстие для оси колеса, бейте по ней молотком, по направлению выхода штока наружу. Но будьте осторожны. Ударьте всего пару раз, и конструкция сама сдвинется с места. Все аккуратно выньте, прочистите и осмотрите. Промойте хорошо этот узел в бензине. Снимите втулки со штока и оцените их износ.

После этого снимите со штока пружину успокоения. В стойке осталась главная пружина, ее необходимо достать, и не забудьте при этом в самой глубине резиновый отбойник. Воспользуйтесь длинной отверткой или узкими щипцами. После этого очистите тщательно внутреннюю поверхность стойки.

После разборки и проверки запчастей можете усовершенствовать свои стойки. Для этого поставьте по две пружины клапанов от машины в ряд на амортизацию, а также по одной пружине на успокоение в отдельную стойку. Используйте при этом наждачную развертку в электродрель.

Дальше переходите к изготовлению новых втулок. Эту работу поручите опытному токарю. Отдайте ему шток, старые втулки со стойкой. Учтите, что изготавливать втулки из алюминия нельзя, так как они моментально придут в негодность.

После этого проверьте шток. Не беспокойтесь, если он оказался ржавым. Но если вы, все же, хотите заменить его, тогда закажите новый на заводе.

И заключительная процедура – тщательная смазка. Просверлите в нижней втулке, которая находится в самом низу стойки, небольшие отверстия, площадью около 0.5 кв.см. Тогда масло со дна стойки не будет препятствовать работе пружинного механизма.

После этого соберите стойку в обратном порядке. Не забудьте в первую очередь поставить резиновый отбойник. И обязательно проверьте, поставили ли вы на место стопорное кольцо.

Такое транспортное средство как скутер все больше набирает популярность. В его подвеску входит такая деталь как передние амортизаторы скутера. Они на наших дорогах просто не заменимы. Именно амортизаторы смягчают езду по всем неровностям, ямах и кочках. Если бы их не было, то страдали бы другие детали, которые не рассчитаны на такую нагрузку. Благодаря своей подвеске скутер может ездить не только по ровной дороге, но и по в меру разбитой и выдерживать попадания в ямы. Хотя презначен скутер для ровных дорог и города. Я в свое время попал на скутере Honda Dio в яму глубиной 10 см. Так еще и с пассажиром. Думаю если бы не амортизаторы скутера, то он бы не только сломался, но и меня вместе с пассажиром отправило бы в короткий полет с тяжелым приземлением.

Со временем передние амортизаторы скутера теряют свои свойства и требуют ремонта или замены. Через какое время это произойдет зависит от качества дорог, вашего стиля езды по ним и конечно же от самих амортизаторов для скутера. Когда требуется замена вы почувствуете сами, поскольку каждая яма и неровность будет все более ощутима. Будет характерен стук в передней вилке скутера. Если долго закрывать на это глаза, амортизаторы полностью потеряют свои свойства амортизирование и со временем могут повредиться более дорогие детали. Поэтому, как только придет ощущение что каждая неровность дороги передается вам, то есть вы чувствуете телом дорогу, значит амортизационные свойства пришли в негодность.

Задний амортизатор скутера страдает больше всего. Поэтому часто их замена в скутере более срочная чем передних. Одним из признаков того, что передние амортизаторы скутера пришли в негодность следующее: если скутер покачать на месте то амортизатор передней вилки может заедать, или не становиться в стандартное положение сам. Если он проседает, то вы это почувствуете по тому, что скутер стал немножко ниже. Если поднять руль скутера немного вверх, вы увидите что он поднялся и стал на свое прежнее положение. Но это до первой нагрузки. Такой передний амортизатор нужно срочно менять или ремонтировать.

Причины неисправности

Китайский мопед Альфа, цена которого отличается демократичностью, не доставляет владельцам много проблем. Перебои в двигателе мопеда имеют несколько причин, разобравшись с которыми, можно быстро устранить поломку.

Разборка двигателя мопеда

Итак, если двигатель запускается с большим трудом, глушитель «стреляет», а из трубы идет дым, значит, мопед «капризничает» по причине проблем с карбюратором. Для того чтобы решить эту проблему мопеда Альфа, необходимо:

почистить карбюратор;
тщательно очистить воздушный фильтр мопеда;
затянуть винты;
настроить карбюратор мопеда.

Если Альфа медленно набирает скорость, а его двигатель не способен развить заявленную мощность, то причина заключается в некорректной работе клапанов мопеда. Также он может «заболеть» ввиду зазоров и некорректной фазы ГРМ. Для того, чтобы заставить мопед Альфа нормально функционировать, необходимо заменить отработавшие клапаны новыми.

Если мопед Альфа не способен развить нужную скорость, несмотря на рев двигателя и солидные обороты, остановить крутящееся колесо невозможно, а переключение передач происходит с перебоями, то причина неисправности заключается в износе сцепления.

Детали сцепления мопеда

Для устранения поломки необходимо проделать следующие манипуляции:

снять двигатель;
снять пластиковую крышку;
открутить поджимающий винт;
открутить механизм регулировки и плотно закрутить винт;
завести мопед;
включить первую скорость и проехать несколько метров.

Еще одной причиной неисправности двигателя мопеда может быть износ ведущих звезд. Если они сильно износились, необходимо заменить их новыми.

Вы можете столкнуться с проблемой перегрева двигателя. Исправить ситуацию можно после доливания масла. Если масло вытекает, необходимо срочно обратиться в профессиональный сервис.

Перегрев двигателя мопеда Альфа

Разборка двигателя

Разобрать двигатель Альфа достаточно просто. Для этого необходимо:

«вооружиться» ключом;
произвести откручивание болтов на впускном коллекторе (на 10);
открутить крышки цилиндра и находящиеся там болты (4 штуки);
снять головку цилиндра.

После осуществления необходимых манипуляций надо правильно собрать двигатель, установив на место все детали.

Помочь разобраться с нюансами может схема. Также немало полезных советов относительно ремонта важнейшего «органа» мопеда Альфа содержатся в обучающем видео.

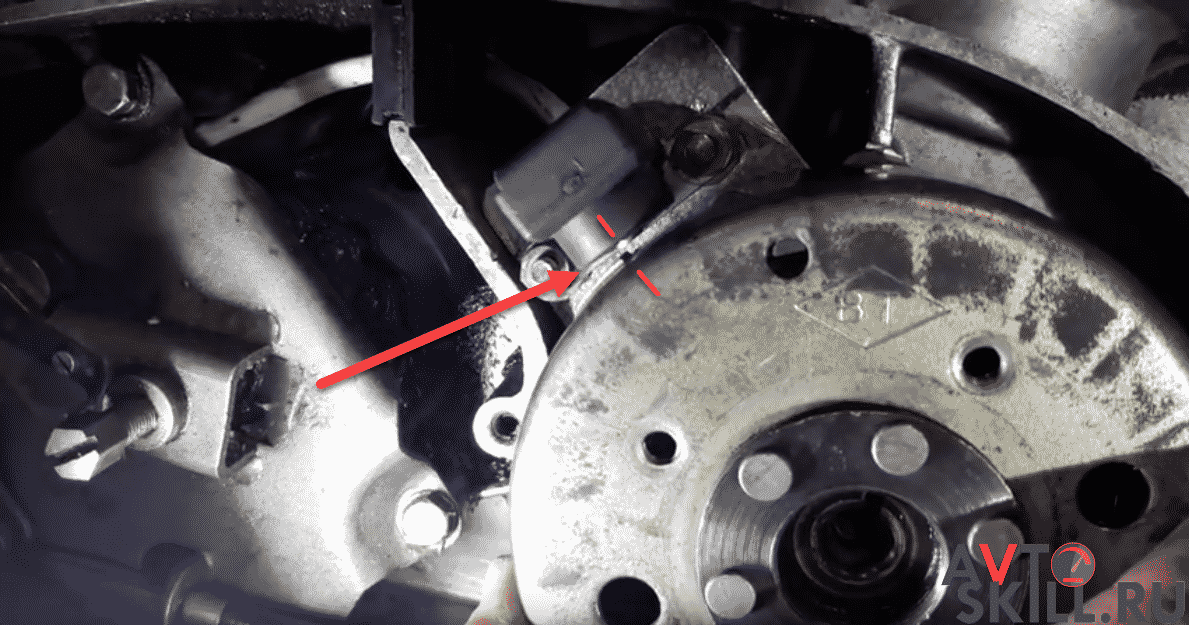

Начало настройки зажигания на мопеде

При помощи стробоскопа понадобится проверить наличие мерных рисок на синхронизации зажигания. Благодаря этому можно найти неполадки мопеда заранее, чтобы не разбирать его слишком сильно. От стробоскопа будут выходить два провода: первый подключается к источнику электропитания транспортного средства, другой надо подключить к свече (это провод индукции).

Стробоскоп с проводами

Для выполнения задачи надо прогреть мотор, а дальше:

запустить двигатель, чтобы получить искру (стробоскоп загорится);
свет, полученный от прибора, нужно направить туда, где находятся мерные риски;
если риски стоят ровно, то настраивать их не нужно. В противном случае потребуется выполнять другие операции, требующие большего количества времени.

Итог данной операции – снижение затрат в плане запчастей, которые могут не понадобиться. Если нет стробоскопа, одолжите его ненадолго у тех владельцев транспорта, у которых он есть, чтобы не тратиться на инструмент ради одного использования. Чтобы найти мерные риски, потребуется осмотреть маховик генератора вместе с кожухом маховика — они легко найдутся. Основная сложность заключается в нестандартном расположении меток на мопедах марки «Альфа». В остальном процесс не будет слишком сложным.

Видео о том, как правильно выставить метки и зажигание в целом:

A35 — мопед Wiki

A35 (иногда его называют A5) — это двигатель, выпущенный на мопедах Tomos, сделанный в 1991-2006 годах. Это улучшенная версия более раннего двигателя A3 . Этот двигатель имеет индукционный цилиндр с двухконтурным плоским язычком. Двигатель A35 доступен в версии с педальным или боковым стартом.

Информация о техническом обслуживании

Масло для коробки передач: тип А или тип F Автоматическая трансмиссионная жидкость.
Свеча зажигания: NGK BR6HS (CDI) B6HS (точки)
Зазор между свечами зажигания: 0,8 мм
Опережение зажигания: 1,5 + 0,2 мм BTDC.
Разрыв: 0,35–0,45 мм (модели без CDI — с 1991 по 1994 годы)
Техническое обслуживание: Tomos A35 Guide

Различия между стартом и стартом педалей Версии

Вал педали

Вал педали на версии с педальным запуском двигателя A35 длиннее, чем на пусковом старте. Он вмещает педали и правую пружину в сбореВал педали пуска толчка монтирует только рычаг пуска старта и заканчивается в правой крышке коробки передач.

коготь воротник

Коготь с защелкой в версии с ударом на старте имеет когти только на одной стороне, той стороне, которая совпадает со звездочкой внутри коробки передач. У ошейника на стартовой версии педали имеются клешни с обеих сторон.

Механизм главной передачи

Это большая шестерня между половинами корпуса, которая непосредственно прикреплена к большой наружной левой звездочке через полый приводной вал.Эта шестерня в версии с педальным запуском имеет когти для сопряжения с воротником когтя. В версии кик-старта этих когтей нет.

Правая крышка коробки передач

В версии с педалью правая крышка коробки передач имеет отверстие, через которое вращается вал педали. Версия с началом удара закрыта, и конец вала педали находится в подшипнике, вдавленном в крышку трансмиссии.

Возвратная пружина

У версии с ударным рычагом с левой стороны имеется пружина, которая втягивает рычаг. Этой пружины нет в версии запуска педали.

Прочие инструкции

Как запустить двигатель:

На правой рукоятке (дроссельной заслонке) красный выключатель, нажмите его вправо, и вы окажетесь в положении «бег» (должен быть в этом положении, чтобы мопед бежал)
Нажмите на него влево, и это убьет двигатель, поэтому и называется «выключатель убийства» (мопед не будет работать, если он находится в этом положении)
Топливный кран (или топливный клапан) находится с правой стороны бака, поверните его по часовой стрелке до упора (стрелка на нем должна указывать вниз, резерв вверх), чтобы включить подачу газа на карбюратор.
Рычаг на стороне вашего карбюратора — дроссель. Нажмите его вниз / в, прежде чем начать мопед. Дроссель предназначен для возврата в нормальное состояние, когда вы полностью открываете дроссель (если нет, удерживайте дроссель открытым и покачивайте рычаг дросселя)
Запустите двигатель, нажав педали против часовой стрелки. Возможно, вы захотите применить немного газа, чтобы двигатель мог что-то сжечь.
Когда вы выключите мопед, верните петух обратно в горизонтальное положение.(стрелка указывает на переднюю часть мопеда)

Вспомогательные кнопки:

На левой рукоятке синяя кнопка — ваш рог
Зеленый — ваши указатели поворота (правое положение для правого, левое для левого, среднее для выключенного)
Черная кнопка — ваша фара (вверх для дальнего света, вниз для ближнего света).

Посмотрите это видео:

Установка подшипника на рулевую стойку мопеда

Держите подшипник при комнатной температуре или выше, но не настолько высоко, чтобы он расплавлял смазку. Это также поможет отполировать нижнюю часть штока, где находится подшипник. Используйте кусочек наждачной бумаги и шлифуйте слегка. Цель состоит не в том, чтобы удалить много металла, а в том, чтобы очистить участок и удалить заусенцы.

Установите пыльник и наденьте смазанный подшипник на шток. Поместите привод подшипника или кусок трубы над подшипником, убедившись, что он касается только внутреннего кольца, затем наденьте подшипник на вал. Нет нужды выбивать из него сопли — для этого нужно сделать несколько сильных ударов.

По мере того, как подшипник садится, тон молотка будет меняться. Это ваш сигнал остановиться. Как показано на фотографии, я имел некоторый успех, используя кусок тяжелой трубы из ПВХ и композитный молоток для переустановки подшипника. Это прекрасно работает, если подшипник слегка надавливает на вал.

Подшипники должны быть предварительно загружены в соответствии со спецификациями производителя. В некоторых случаях это означает затягивание гайки до некоторого начального крутящего момента, отключение, а затем сброс до рекомендуемой предварительной нагрузки. Используя умеренное давление, опускайте регулировочную гайку до тех пор, пока шток не начнет связываться. Несколько раз поверните рулевой рычаг назад и вперед, затем поверните гайку на пол-оборота.

Повторите еще раз: поверните, ослабьте натяжение несколько раз, всегда поворачивая рулевой стержень из стороны в сторону. Для окончательной регулировки потяните гайку вверх плотно, а затем поверните ее назад на один оборот. Не беспокойтесь, если в этот момент стержень будет немного тугим — он освободится, когда вы установите остальные части переднего конца.

Установите верхний зажим плотно, но не затягивайте. Вставьте вилочные трубки в зажим, расположив их там, где вы хотите. Затягивайте только нижние зажимные стяжные болты. Вставьте переднюю ось, убедившись, что она плавно вставляется на место. Если это не так, проверьте высоту и выравнивание вилки.

Придерживаясь рекомендованных производителем настроек крутящего момента, сначала затяните верхнюю зажимную гайку. Это обеспечит ее полную посадку на рулевом штоке, за которым последуют верхний и нижний зажимные болты.

С этого момента это просто простая работа по сборке, за которой следует дорожное испытание.

Технические характеристики

Двигатель
Тип двигателя	4-тактный
Система охлаждения	воздушное
Зажигание	Электронное CDI
Запуск двигателя	электростартер + кикстартер
Маркировка двигателя (мануал)	139FMB
Рабочий объем (см.куб.)	110
Мощность двигателя (л.с.)	7
Эксплуатационные показатели
Топливо	АИ-92
Подача топлива	карбюратор
Объем топливного бака	8.4
Расход топлива (Л./КМ):	1,8 л/100 км
Трансмиссия
Число передач	4
Трансмиссия	Механическая
Переключение скоростей	1-2-3-4-N
Габариты и Масса
Вес (кг.)	81.00
Габариты (Д х Ш х В, мм)	1840.00 / 660.00 / 1025.00
Маркировка	sc457881043

Новые мопеды Альфа 110 куб комплектуются четырехтактным одноцилиндровым бензиновым агрегатом. Его мощность равна 3 кВт (5 л.с.). Двигатель мопеда Альфа 110 куб способен обеспечить приемлемые разгонные и тяговые характеристики (0-100 км/ч: ~ 15 секунд, грузоподъемность: 120 кг).

Один цилиндр может выдержать нагрузку до 7500 оборотов в минуту. Механическая 4-ступенчатая КПП обеспечивает плавный разгон. Несмотря на объем двигателя, расход топлива составляет всего 2 литра на 100 км.

Запустить мопед можно одним из двух способов:

Читай другие мото обзоры Honda CBR 125

Классической кик-педалью.
Электростартером.

Подвеска разработана для эксплуатации в местности с большим количеством ухабов. Заднее колесо отличается от переднего наличием более широкой покрышки (2.75 дюймов против 2.50 дюймов). Тормозная система состоит из двух барабанов, каждый из которых расположен в центральной части каждого из колес. Отделить диски от втулок невозможно, так как в колесе отсутствуют съемные спицы.

Приступаем к ремонту китайского чуда техники

Мопед Alpha 72сс― один из самых известных представителей среди китайской мототехники. Этот мопед отлично подходит для использовании как в сельской местности, так и по городским дорогам. Прочная железная рама, полное отсутствие пластиковых деталей, большой диаметр колес ― просто созданы для отечественных дорог, качество которых далеко не европейского уровня.

Если вы часто ездите, то довольно высокая посадка мопеда ALPHA дает возможность преодолевать невысокие препятствия. Большим плюсом при выборе мопеда является невысокая цена, что делает покупку вполне доступной. Это будет хороший выбор для новичка.

Существуют модели с боковым прицепом. Практичен в эксплуатации в условиях сельской местности. Надежный помощник в хозяйстве.

Экономичный, с объёмом двигателя 72 кубов, и воздушным охлаждением, мопед Альфа неприхотлив. Это крайне простой транспорт и обслуживать его проще простого! Проще двигателя просто не найти, а запчасти дешевле альфовских могут быть только во сне.

Провести тюнинг мопеда Альфа или ремонт может каждый своими собственными руками.

Прежде, чем приступить к разборке мотора следует зафиксировать его на центральной подножке и полностью демонтировать весь пластик. Все системы питания следует отключить – бак, карбюратор и фильтр топлива; масло также следует слить.

Двигатель следует снимать вместе с трансмиссией, и на ровной поверхности нужно провести ремонт мопеда Альфа.

Снять двигатель альфа можно согласно такой схеме:

снимаем глушитель и патрубок выпуска;
удаляем крышку шестерни распределительного вала;
откручиваем все 4 болта с крышки цилиндра;
снимем верхнюю крышку и головку цилиндра;
изучаем степень износа клапанов, проверяем насколько загрязнены внутренности деталей системы.

Производите ремонт мопеда Альфа своими руками впервые? Не беда! Мопед – не адронный коллайдер, за 50 лет мопедостроения ничего не изменилось. Для удобства нарисуйте схему расположения деталей, чтобы потом можно было без проблем завершить сборку.

Смартфон – в помощь, делайте фотографии каждого шага, чтобы потом можно было без путаницы провести сборку в обратном порядке.

Если необходимо заменить клапана, или появились зазоры прилегания, значит их нужно снять:

ставим головку на ровное место. Чтобы клапан не повредился при демонтаже, под него лучше подложить пласт толстой резины или тряпку;
подбираем торцовую головку, приставляем её к тарелке клапана и сильно бьём молотком;
освобождаем сухари, убираем верхнюю тарелку и шайбу клапана;
вынимаем клапан и направляющую втулку.Чтобы завершить ремонт двигателя мопеда Альфа, после замены деталей, начинаем сборку двигателя в обратном порядке, ставим всё на свои места, соблюдая метки. Не забудьте залить свежее масло.

Коробка передач мопеда Альфа нередко выходит из строя и требует к себе постоянного внимания. У автора этой статьи в движении на 4 передаче 10 лет назад заклинило звёзды в коробке. При попытке силой переключить передачу, КПП автоматически почему-то выбрало первую передачу и мопед на скорости под 100 км/ч. просто затормозил, не перебросив автора данной статьи через руль Да, с коробками бывают сложности. Ремонт её в домашних условиях не представляет для новичка особой сложности.

Подготовка к выставлению зажигания, необходимые инструменты

Начинать работу с мопедом необходимо с достаточно прогретым двигателем – если оставить транспортное средство остывать около двух часов после поездки или же дать ему отстояться до утра, если транспорт был загнан в гараж вечером, то надо поставить его на несколько минут с рабочим мотором на подставку. Среди остального стоит выполнить:

поставить мопед на ровной и устойчивой поверхности (асфальт или бетон);
зафиксировать транспорт на подставке, чтобы он никуда не сдвигался;
приготовить небольшую коробку для извлечённых деталей (если придётся делать что-то дополнительно). Лучший вариант – ячейки из ящика для инструментов, по которым всё можно рассортировать, исключив путаницу.

Для работы над мопедом понадобится несколько элементов:

набор инструментов, шедший в комплекте с мопедом;
инструкция, которая поставлялась вместе с транспортом – в ней расписаны основные моменты процедуры;
стробоскоп.

Если подобный вид ремонта мопеда выполняется впервые, рекомендуется привлечь помощь хотя бы одного человека, чтобы он мог подержать отдельные части транспорта или зафиксировать на фото/видео процесс. Материалы понадобятся в случае, если при сборке всего механизма обратно возникнут проблемы.

Весь процесс лучше всего проводить на улице в сухую погоду, но без ветра, чтобы песок не попал внутрь, из-за чего понадобилась бы дополнительная чистка. Внутри гаража или бокса процесс не будет безопасным из того, что понадобится запускать мотор. Инструкция по настройке зажигания будет полезной всем владельцем мопедов «Альфа», а также Honda, с которого была скопирована модель для производства в Китае и продажи по более низкой цене в других странах.

Разборка двигателей и коробок передач мопедов Альфа

Для того что бы разобрать двигатель нужно сделать следующее:

Выкрутить шурупы находящиеся в впускном коллекторе.

Снять все крышки цилиндра и его шурупы.

Снимите головку цилиндра.

Коробка передач разбирается для замены таких деталей как роторы, сцепления или цилиндры.

Для того чтоб разобрать коробку передач нужно сделать следующее:

Снимите стопорное кольцо, затем снимается ведущая шестерня передач.

Выкрутить винт фиксирующей передачи, затем выньте сам механизм переключения скоростей

Извлеките вилку переключения передач и вал, затем коленвал с барабаном.

Собрать все задом на перед.

И в заключении хотим сказать, что хоть мопед Альфа и редко ломается, его не стоит разбирать и ремонтировать самому если не хватает знаний и опыта, или вы просто до конца не уверены, что сможете справиться, так как захотев сэкономить, вы можете потерять намного больше. Поэтому не стоит отказываться от услуг профессионалов. Но все-таки если вы решитесь самостоятельно отремонтировать двигатель мопеда Альфа 110, не забудьте использовать схему или обучающее видео. А если схемы нет, то пометьте расположение деталей на листке бумаги что бы не забыть.

Сборка двигателя мопеда Альфа (часть 2)

Возможно вас заинтересует двигатель на Альфу 125 куб.см с автоматическим сцеплением, тюнинг

Обкатка мопеда с обновленным мотором

Когда мопед собран с новой конфигурацией мотора и обкатан в щадящих режимах, попробуйте развить максимальную скорость в безлюдных условиях. Может оказаться, что ходовая часть и тормоза уже не справляются с мощью мотора. Спицы заднего колеса сворачиваются крутящим моментом, а для того, чтобы затормозить мопед придется выпускать тормозной парашют. На ходу сайлентблоки амортизаторов высыпаются и начинается воблинг. Это значит, что следующими в списке замены будут амортизаторы, передняя вилка от мотоцикла с колесом и системой дискового тормоза.

Читать также: Фото картинга своими руками

В попытках сделать что-то новое и особенное, владельцы мотоциклов прибегают к тюнингу своего двухколесного друга. Нередко внешний вид байка просто надоедает, да и мощности двигателя уже не хватает. Именно поэтому была придумана такая вещь, как тюнинг. Благодаря усовершенствованию своего мотоцикла, на выходе может получиться совсем другой байк, который будет радовать не только вас, но и окружающих

К тому же, при прокачке мотоцикла можно уделить большое внимание деталям и переделать байк так, чтобы на нем было комфортнее сидеть и передвигаться. Вообще, тюнинг мопеда вещь сугубо индивидуальная, но мотоциклистам иногда не хватает вдохновения для того, чтобы придумать новый образ для своего байка

Именно поэтому, в этой статье мы разберем тюнинг мопеда альфа.

Определение оптимальной скорости при обкатке

Любая техника имеет технические различия, а у мопедов с разной кубатурой, разнится и максимальная скорость. Для определения этой скорости, нужно внимательно изучить технические данные четырехтактного мопеда и от указанных производителем данных взять 75 % от максимальной скорости.

К примеру, у мопеда 110 кубов с ведущей звездочкой 15 зубьев – максимальная скорость 85 км/в час. Значит максимальная обкаточная скорость на четвертой передаче будет – 63 км/час.

Стоит также запомнить, что ручку газа нельзя выкручивать больше чем, на 2/3 от максимального значения. Многие начинающие владельцы мопедов и скутеров думают что нужно разбавлять бензин маслом, но с четырехтактными моторами, этого делать не нужно. Попадая в камеру сгорания, масло не сгорает и откладывается на его стенках.

Ремонт вилки Хонда Дио АФ

После разборки остается только дать оценку степени изношенности элементов (сменить при надобности), обчистить амортизатор от грязи, наполнить солидолом и собрать в возвратной очередности.

Для починки вилки Хонда Дио могут потребоватся свежие пыльники, пробки и втулки, а также другие детали.

Втулки можно выточить у токаря. Материал — копролон, как более износостойкий материал.

После ремонта вилка станет просто-напросто неузнаваемой и по мягкости ничем не уступает Хонде Такт. Результат ремонта потихоньку станет утрачиваться после 3,5 тис. км пробега по нашим дорогам.

Грязюка — ужасный враг этих (и не только) амортизаторов, смотрите за состоянием пылезащитных пробок и пыльников.

Фотоотчет: Сборка КПП (коробки) мотороллера «Муравей»

После полной разборки двигателя мотороллера «Муравей» у многих, особенно у начинающих, возникают сложности с обратной сборкой КПП, оно и не удивительно. Справочной информации крайне мало, мастеров по «муравьям» тоже-раз два и обчелся, дело дополнительно усложняется еще тем что на деталях КПП нет меток которые намного упрощают работу по правильной ориентации деталей КПП относительно друг друга.

На самом деле, все не так сложно как может показаться на первый взгляд…

КПП, после разборки двигателя и дефектовки деталей оказалась в весьма неплохом состоянии, пришлось заменить только одну шестерню первой передачи (сильный износ втулки и как следствие повышенный люфт шестерни на валу) и все подшипники (из-за сильного износа). Все остальные детали КПП проверку на износ и прочее прошли без особых проблем. Полная разборка двигателя «муравья» подробна описана в статье: Фотоотчет: Разборка двигателя мотороллера «Муравей»

Перед сборкой КПП все детали тщательно отмываем от грязи, особое внимание уделяем картеру двигателя и состоянию резьбовых соединений, покупаем новый комплект сальников и прокладок (желательно из паронита). Общие принципы ремонта картера двигателя подробно изложены в статье: Фотоотчет: Ремонт картера двигателя скутера

Подтягивание резьбовых соединений

Во время обкатки не забывайте следить за ведущей цепью, потому что она будет растягиваться. Это нормальный процесс. После того, как она притрется подтягивать цепь нужно будет по мере ее износа.

Поле небольшого пробега в 50 километров проверьте резьбовые соединения:

на головке цилиндров;
крепления двигателя;
крепления глушителя;
маятника заднего колеса;
крепления осей колес;
крепление рулевой колонки;
крепления задних амортизаторов.

При покупке нового мопеда, стоит также проверить затяжку всех элементов. Очень часто производители не до конца затягивают гайки и болты.

Если при небольших пробегах стало заметно, что двигатель стал не ровно работать, появились посторонние звуки, и пропала тяга, то следует сверить зазоры клапанов. Такая проблема на Альфах встречается очень часто.

Не стоит забывать и про такой важный элемент, как тормоза. Их нужно проверить во всех режимах работы, а также удостовериться в целостности тормозных магистралей.

При правильном обслуживании и обкатке любой мопед, или скутер, даже от китайских производителей прослужит своему хозяину не один год.

Альфа в базовой комплектации имеет

Электрический стартер.
Электронное зажигание на 12В.
Электронный тахометр на приборной панели.
Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды. Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

Беда китайского мотоцикла «Альфа» в нескольких вещах: амортизаторах, металле и проводке. Остальное заменяется хозяином достаточно быстро (масло, бензин, заводские шины). Именно проводка имеет достаточно много вариантов поломок и заставляет владельцев китайских мопедов потратить много нервов в попытках ее починить. В результате проводка мопеда «Альфа» очень скоро начинает выглядеть как гнездо какой-нибудь птицы и без схемы тут не обойтись. Как разобраться в путанных проводах?

Читать также: Линзы для фар ксенон

Ремонт двигателя Альфа и мопеда Альфа 110

Рекомендации по ремонту двигателя Alpha.

Как все мы знаем, любая мототехника со временем изнашивается и ломается, особенно при неправильном обращении с ней. Самая важная часть мопеда Альфа ― это его двигатель, который при неправильном обращении или ремонте, замене запчастей может не работать или работать некорректно. Для избежания таких проблем нужно знать как правильно отремонтировать двигатель мопеда Альфа своими руками. Это сделать несложно имея необходимый опыт и знание.

Ремонт двигателей мопедов Альфа своими руками

Когда мопед не заводится, стреляет глушитель и из него идет черный дым, это означает, что у вас неполадки с карбюратором. Чтобы устранить эти неисправности, вам нужно очистить карбюратор и воздушный фильтр, также сделать настройку карбюратора и хорошенько затянуть болты.

Если ваш мопед долго разгоняется, а в двигателе не хватает стандартной мощности — проблема в поломке клапанов. Старые клапана нужно заменить на новые и мопед снова заработает.

Если мопед Альфа не может разогнаться до нужной скорости, хотя при этом у него высокие обороты, а двигатель ревет как ненормальный и с перебоями переключаются передачи ― проблема в износе сцепления. Чтобы отремонтировать сцепление нужно сделать следующее: вы должны снять двигатель и пластиковую крышку с него, затем открутить поджимающий болт и механизм регулировки, после этого плотно закрутите поджимающий болт, заведите мопед. После всего этого нужно на первой скорости немного проехать, где-то пару метров. Так же еще одна причина неполадки связанная с двигателем ― изнашивание ведущих звезд, в этом случае вам их придется заменить на новые.

Перегрев двигателя. Эта проблема решается очень просто ― долить масло. Если вдруг масло будет откуда-то вытекать, вам нужно обязательно обратиться к профессионалам.

Разборка двигателей и коробок передач мопедов Альфа

Для того что бы разобрать двигатель нужно сделать следующее:

Выкрутить шурупы находящиеся в впускном коллекторе.
Снять все крышки цилиндра и его шурупы.
Снимите головку цилиндра.

Коробка передач разбирается для замены таких деталей как роторы, сцепления или цилиндры.

Для того чтоб разобрать коробку передач нужно сделать следующее:

Снимите стопорное кольцо, затем снимается ведущая шестерня передач.
Выкрутить винт фиксирующей передачи, затем выньте сам механизм переключения скоростей
Извлеките вилку переключения передач и вал, затем коленвал с барабаном.
Собрать все задом на перед.

Обкатка мопеда с обновленным мотором

Мопед Альфа является одним из самых популярных в странах постсоветского пространства. Это неудивительно, ведь данная модель является отличным соотношением цены и качества. Характеристики позволяют считать мопед практически универсалом, а широкие возможности доработки помогают значительно их расширить. Применение такого мопеда не только удобно, но и экономично – расход топлива на 100 км составляет всего около 2 литров при двигателе заводской комплектации. Сочетание небольшого веса (около 80 кг) с грузоподъёмностью до 120 кг делает данную модель весьма привлекательной.

Однако подержанные модели порой испытывают проблемы с зажиганием, что сводит на нет все преимущества мопеда. Вернуть своего железного коня в строй и понять, из-за чего не заводится мопед Альфа, не очень сложно. Для этого даже необязательно обращаться к специалистам – при должном внимании все работы можно выполнить своими руками.

Сложная часть

Вот самая сложная часть работы.

Зажмите рулевой стержень в тиски с мягкими губками и отодвиньте нижний подшипник от штока (используйте кусок картона или дерева для защиты штока). Если она не сдвинется с места, вы можете попробовать немного нагреть, но будьте осторожны — разбрызгивание горячей смазки не доставляет большого удовольствия, и некоторые подшипники используют легко расплавляемые пластиковые сепараторы для позиционирования роликов.

Подшипник должен высохнуть на воздухе или нужно его протереть мягкой тряпкой. Если вы используете сжатый воздух для их сушки, продуйте воздух в подшипники параллельно ролику. Что бы вы ни делали, не вращайте подшипник без смазки.

Поместите смазку в ладонь левой руки. Держите чистый подшипник в правой руке, со стороной большого диаметра, обращенной к смазке (если подшипник представляет собой шариковый или не конический роликовый подшипник, его можно уплотнить с любой стороны). Протяните подшипник на ладони, как если бы вы использовали его, чтобы стереть смазку с ладони, вращая его, когда каждый ролик становится полностью смазанным.

Когда все сделано правильно, вы увидите, как из маленького конца подшипника выкатываются кудри свежей смазки. Может потребоваться несколько итераций, чтобы добиться этого, но я упаковал тысячи подшипников таким образом, и никогда не было ни одного отказа.
