Масло из сапуна: что делать и как найти причину
Начнем с того, что во время работы двигателя в картере накапливаются так называемые картерные газы. Для того чтобы не создавалось избыточное давление, имеется специальный клапан для вентиляции. Данное решение позволяет закрытому картеру сообщаться с атмосферой. Указанный клапан и является сапуном. Простыми словами, сапун на ДВС фактически нужен для того, чтобы выравнивать давление внутри двигателя.
Следует отметить, что в картере газы смешиваются с масляным туманом. В результате частицы смазки попадают в сапун. Хотя внутри устройства имеется специальная сетка-маслоуловитель, определенная часть масла может выходить наружу. С учетом данной информации допускается незначительное загрязнение системы, что является нормой. В случаях, когда вытекает много смазки, следует отдельно искать, почему с сапуна кидает масло.
Протечки масла через сапун приводят к тому, что забиваются каналы, в ряде случаев образуется сажа и т.д. Излишки сажи попадают в картер двигателя, закоксовывается
система смазки
. В результате нагруженные детали смазываются хуже, ускоряется износ двигателя. Добавим, что не обязательно следы масла будут видны снаружи в подкапотном пространстве. На
двигателях с карбюратором
при утечках через сапун масло в корпусе
воздушного фильтра
или на самом фильтрующем элементе является характерным признаком неисправности.
На инжекторных моторах заметны следы попадания масла в области дросселя, силовой агрегат также теряет свою приемистость и мощность, заметно увеличивается расход топлива. Получается, для проверки необходимо не только осмотреть наружные поверхности под капотом, но и снять воздушный фильтр, дроссельный узел и т.д.
Почему масло вытекает через сапун
Если появилось масло с сапуна, причин может быть несколько
С учетом различных особенностей перед самостоятельной диагностикой нужно обратить внимание на дополнительные симптомы
- Прежде всего, масло давит в результате значительного износа поршневых колец. Это значит, что газы из камеры сгорания проникают через уплотнение в картер двигателя, после чего там создается слишком высокое давление. Избытки давления заставляют масло вытекать через сапун.
- Еще одной возможной причиной может быть засорение стока маслоотражателя. В этом случае газы и частицы масла, которые теряют возможность нормально пройти, выходят через сапун, а не через очиститель.
- Также в списке стоит отметить значительное снижение пропускной способности воздушного фильтра. В таком случае мотору попросту не хватает воздуха на впуске. Результатом становится появление масла в корпусе фильтра и на самом фильтре.
- Не следует исключать и возможных проблем с самим сапуном. Как правило, из строя выходит клапан, забивается проходное отверстие в сапуне и т.д. Нормальная вентиляция нарушается, отработанные газы попадают в картер ДВС и поднимают давление.
- В ряде случаев перелив моторного масла намного выше рекомендуемого уровня приводит к тому, что излишки вытекают через сапун. Получается, лишнее масло попросту давит из двигателя. В подобной ситуации следует проверить уровень смазки и привести его в норму при обнаружении проблем.
Прочистка вентиляции картера 2108, 2109, 21099
Находящееся там моторное масло под давлением начинает выгоняться через сальники коленчатого и распределительного валов, прокладку клапанной крышки, пробку ее маслозаливной горловины, выбрасываться в корпус воздушного фильтра. В итоге карбюратор забивается, двигатель начинает «троить» и глохнуть, свечи зажигания покрываются нагаром, снижается мощность и приемистость, увеличивается угар моторного масла и т.д.
Аналогичные симптомы могут возникнуть при износе поршневой группы двигателя (кольца, поршни, цилиндры), но так как искать причину неисправности нужно начинать с самого простого, следует сначала прочистить систему вентиляции, так как это менее затратно и проблемно, чем капитальный ремонт двигателя. Поршневую потом можно будет проверить, произведя замер компрессии в цилиндрах двигателя.
Порядок прочистки системы вентиляции картера двигателя с карбюратором Солекс 2108, 21081, 21083 и аналогичных им
Последовательно снимаем и прочищаем элементы малой и большой ветвей вентиляции картера. Для прочистки используем ацетон или бензин, зубную щетку, медную проволоку. Продуваем сжатым воздухом из насоса или компрессора, попутно контролируя легкость его прохождения.
— Прочищаем сапун
Демонтировать с двигателя его не нужно, просто прочистить щеткой, смоченной в бензине канал отвода картерных газов от загрязнений. Продуть сжатым воздухом. См. фото выше.
— Прочищаем большой вытяжной шланг
Отсоединяем его от патрубка на клапанной крышки двигателя и от сапуна. Промываем бензином (заливаем вовнутрь и взбалтываем, потом проливаем водой). Продуваем сжатым воздухом.
— Прочищаем шланг отвода картерных газов в полость корпуса воздушного фильтра двигателя
Отсоединяем шланг от патрубка на клапанной крышке. Снимаем корпус воздушного фильтра. Отсоединяем шланг от корпуса. Прочищаем сам шланг и патрубок под него на корпусе воздушного фильтра.
— Прочищаем шланг отвода картерных газов в задроссельное пространство
Отсоединяем его от штуцеров на карбюраторе и на клапанной крышке. Проливаем, продуваем.
— Прочищаем маслоотделитель
Для доступа к маслоотделителю необходимо снять клапанную крышку двигателя. Отвернув два болта на 10, отсоединить маслоотделитель от внутренней поверхности клапанной крышки. Промываем маслоотделитель бензином. Продуваем сжатым воздухом. См. «Прочистка маслоотделителя двигателей 2108, 21081, 21083».
— Прочищаем штуцер и канал с калиброванным отверстием в карбюраторе Солекс
Можно прочистить при помощи медной проволоки, не демонтируя карбюратор с двигателя. После прочистки продуть сжатым воздухом. В случае сильного загрязнения, для их прочистки придется снимать карбюратор.
После прочистки устанавливаем все элементы системы вентиляции картера двигателя обратно, при необходимости заменив хомуты крепления шлангов или сами шланги, если повреждены. В ходе эксплуатации автомобиля, проверяем, прекратилась ли течь масла под сальники и уплотнения. Если нет, проверяем исправность поршневой группы двигателя.Примечания и дополнения
— На двигателях 2111 автомобилей ВАЗ 2108, 2109, 21099 прочистка системы вентиляции производится аналогичным образом с учетом того, что там нет карбюратора, а есть блок дроссельной заслонки со штуцером под тонкий шланг малой ветви вентиляции картера от клапанной крышки.
— После проведения прочистки системы вентиляции на карбюраторном двигателе имеет смысл прочистить воздушные жиклеры ГДС карбюратора Солекс и заменить фильтрующий элемент воздушного фильтра двигателя.
Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099
— Система вентиляции картера двигателя 2108, 21081, 21083, схема
— Система вентиляции картера двигателя 2111, схема
— Прогорел клапан, признаки, причины
Недостаток штатной системы вентиляции ВАЗ
Система состоит из двух контуров, которые работают на разных режимах нагрузки и оборотах:
- — Малый контур вентиляции подключен к клапанной крышке и впускному коллектору (в за дроссельном пространстве). Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Чтобы не возникало такого эффекта, как гипервентиляция, сечение малого контура ограничивается жиклером в корпусе тросового дросселя, диаметром 1,7 миллиметров. Данный контур работает в районе 800-1500 оборотов.
- — Большой контур вентиляции подключен к клапанной крышке и воздушному патрубку (в пред дроссельном пространстве). Такая схема обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров
Рассмотрим пример, когда автомобиль спускается с горки с включенной передачей. В таком режим двигатель будет работать на повышенных оборотах при сниженной нагрузке. В картере создается высокое разряжение, и подключается большой контур вентиляции, в котором нет никаких регулирующих клапанов. Так как оба контура подключены в один объем маслоуловителя, то сильное разряжение в картере затянет свежую порцию воздуха в обход дросселя. ДМРВ покажет увеличенный расход воздуха, а ЭБУ попытается прикрыть дроссель. Поняв, что это не возможно, он и так закрыт, последует коррекция обедненной смеси увеличением подачи топлива (увеличится расход топлива).
Способы проверки картерных газов
Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:
Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.
При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.
Когда ее сильно подкидывает, такое явление означает, что просели кольца.
Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.
Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.
Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.
Проверка при помощи воздушного шарика
Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.
Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.
Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.
Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.
Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.
Турбо Доктор
Жалоба владельца – увеличенный расход масла, дымность. Подозревается турбокомпрессор.
Первичный осмотр указывает на то, что неисправна система вентиляции картера (КВКГ). На торцах компрессорного колеса турбины
видны небольшие зазубрины и сильные масляные отложения (кокс). Все указывает на клапан вентиляции картерных газов (КВКГ). Начинаем разбираться. Снимаем первым делом сам «грибок»,
а затем и остальную часть маслозаливной горловины.
Видим следующую картину. Видимо, когда-то владельца беспокоило подтекание масла из-под горловины и он решил пойти простым путем – все надежно перемазать герметиком.
Однако немного перестарался и тем самым только усугубил ситуацию, поскольку герметик перекрыл сливной канал для масла обратно в клапанную крышку.
При такой ситуации происходит следующее – масло которое скапливается в «грибке» не стекает обратно в крышку, коксуется и в виде мелкого песка попадает в турбину.
Постепенно, компрессорное колесо повреждается, нарушается балансировка и турбина выходит из строя.
Теперь разберемся, как данная система(вентиляция картерных газов) устроена и работает.
Разберем сам «грибок».
Видим довольно простое устройство:
*сам пластиковый корпус из двух частей;
*мембрана и пружина;
*пластиковая крышка.
Теперь разберемся, для чего нужна система вентиляции картера и как она работает. Дело в том, что при работе ДВС, часть отработанных газов из камеры сгорания, через поршневые кольца, попадает в блок картера. Что-бы избежать пневмоудара из-за скопления газов, придумана была система, которая удаляет их из картера. Можно было пойти и более простым путем – просто вывести, например, шланг из картера и газы выходили бы на улицу (в прочем многие так и делают). Однако, экологические нормы по всему миру обязывают автопроизводителей делать систему замкнутой и отправлять отработанные газы обратно в ДВС на сгорание. Как работает данная система.
Сам «грибок» (КВКГ) установлен в клапанную крышку и через отвод соединен с воздуховодом от воздушного фильтра до турбины. Когда турбокомпрессор выходит на рабочий диапозон (свыше 1500 об/мин коленчатого вала), в отводе создается разряжение, которое вытягивает картерные газы из двигателя. Что-бы в этот момент, турбина не втянула масло из двигателя, мембрана под действием разряжения, прижимается к низу «грибка», тем самым, не давая возможности попадать маслу в турбину и в дальнейшем в двигатель. Когда разряжение уменьшается (например холостой ход или остановка двигателя), под действием возвратной пружины мембрана возвращается в исходное положение, а скопившееся масло внутри КВКГ, через сливной канал, стекает обратно в клапанную крышку. В нашем случае сливной канал перекрыт герметиком.
Поскольку стекать оно не успевает, то турбина вытягивает картерные газы вместе с маслом и отправляет это все в двигатель.
Однако, при работе двигателя на ХХ (холостой ход), разряжения недостаточно для втягивания мембраны, а картерные газы всё равно нужно как-то удалять. Для этой ситуации предусмотрен дополнительный клапан, который отводит картерные газы при работе на ХХ.
В нашем случае, из-за сильной закоксованности, он находился в заклиневшем состоянии. Теперь лечение – удаляем весь герметик, чистим/моем КВКГ,
маслозаливную горловину,
собираем все обратно и устанавливаем на автомобиль.
Следует помнить, что неисправная или плохо работающая система вентиляции картерных газов влияет не только на работу турбины, но и двигателя в целом. При неиспрвности данной системы происходит увеличенный расход масла, подтекание из-под сальников(коленчатого, распределительных валов), клапанной крышки, измерительного щупа и других уплотнений.
Неисправность: засорилась система вентиляции картера двигателя
Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.
Признаки неисправности: засорилась система вентиляции картера двигателя
Выгоняет моторное масло из двигателя под сальники и прокладки
Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.
Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)
По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.
Повышение расхода моторного масла
Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.
Замасливание электродов свечей зажигания
По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.
Причины неисправности: засорилась система вентиляции картера двигателя автомобиля
Большой пробег автомобиля
Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.
Применение некачественных масел
Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.
Износ поршневой группы двигателя
Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.
Что делать если имеются признаки засорения системы вентиляции картера двигателя?
Сменить моторное масло на соответствующее и качественное.
Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.
Примечания и дополнения
На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.
Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.
Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).
Пример: устройство системы вентиляции картера двигателя автомобиля.
1. Картер двигателя.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.
Источник
Устройство и принцип работы
Как было сказано в самом начале, система вентиляции отводит картерные газы ваз 2114 обратно в двигатель, препятствуя попаданию несгоревшей топливной смеси масла в атмосферу. Она включает в себя пару патрубков, по которым и производится отвод газов, и фильтр, задерживающий твердые частички и сгустки.
Функционирует вся система следующим образом:
- поступающая в двигатель топливная смесь сгорает и образует отработанные газы, большая часть из которых отводится из мотора в выхлопную магистраль;
- небольшая часть газов просачивается через поршневые кольца и попадает внутрь нижнего патрубка вентиляционной системы;
- из нижнего патрубка газы поступают в фильтр (выполненный в виде многослойной сетки), после чего, уже очищенные, попадают обратно в мотор, где и происходит их догорание.
avtoexperts.ru
Среди различных систем авто система вентиляции картера играет значительную роль в формировании топливовоздушной смеси, стабильной и экономичной работы, полной отдаче мощности, защите моторного масла и продления ресурса цилиндропоршневой группы.
В конструкции автомобиля система вентиляция картера – это «легкие» двигателя, необходимые для его нормальной жизнедеятельности. Система носит название PCV (Positive Crankcase Ventilation). Однако именно ей незаслуженно уделяется минимум внимания и обслуживания, а многие автовладельцы даже не знают о ее существовании. В этой статье постараемся разобраться для чего нужна данная система, как она работает, присущие ей неисправности и методы проверки ее работоспособности.
Что такое «картерные газы»?
Топливовоздушная смесь, при сгорании, резко увеличивается в объеме, создавая огромное давление внутри камеры сгорания. Расширяющиеся газы от сгорания заставляют поршень двигаться к нижней мертвой точке, приводя во вращательное движение коленчатый вал двигателя. Часть газов через неплотности между кольцами и зеркалом цилиндров проникают в поддон картера, где, смешиваясь с парами масла, создают давление, агрессивно воздействующее на уплотнения коленчатого вала и прокладку поддона, и канал масляного щупа.
Такт расширения повторяется в каждом цилиндре, постоянно нагнетая в поддон следующую порцию газов и если вентиляция картера не будет работать, то газы либо выдавят сальники коленчатого вала, либо «выбьют» масляный щуп и выгонят масло из картера, со всеми вытекающими.
Помимо этого, вместе с газом в поддон переносятся частицы несгоревшего топлива, мелкие фрагменты нагара, пары влаги, которые смешивается с моторным маслом, находящимся в поддоне двигателя. Это, в свою очередь, ведет окислению масла, засоряет его продуктами износа, снижая его рабочие свойства и уменьшая его эксплуатационный ресурс.
Конструкция системы
Для того, чтобы снизить до минимума воздействие давления газов в конструкции двигателя предусмотрена систем вентиляции картера. В современных автомобилях применяется система вентиляция закрытого типа, что необходимо для соблюдения экологических норм.
Несмотря на различие систем на разных марках авто, все они имею три общих компонента, таких как:
• Воздушные патрубки для отвода газов из картера;
• Клапан вентиляции, отвечающий за урегулирование величины давления газов;
• Маслоотделитель, отсекающий масляные пары при выходе газов из поддона двигателя.
Клапан открывается при появлении избыточного давления и при разряжении закрывается, то есть принцип его работы основан на разности давлений за и перед ним.
Отделение частиц масла осуществляется при прохождении газов через систему лабиринтов, завихрений и сеток в маслоотделителях. Затем отделившееся масло стекает обратно в поддон двигателя. Это позволяет не только экономить масло, но и защищать детали двигателя от нагара. При этом маслоотделители могут размещаться внутри крышки клапанов, быть встроенными в мотор или выполненные как отдельный узел.
Принцип работы
Система работает следующим образом. Патрубок вентиляции связан с впускным коллектором, где сразу после запуска двигателя создается разряжение, благодаря которому картерные газы «вытягиваются» из поддона и проходя через маслоотделитель попадают во впуск, где, смешиваясь с поступающим воздухом попадают в камеру сгорания и догорают.
Достоинства системы вентиляции
Применение вентиляции картера позволяет сократить процент вредных выбросов в атмосферу, снизить угар моторного масла, поддерживать стабильные обороты двигателя при прогреве, так как заборный воздух смешиваясь с картерными газами нагревается, что в целом благоприятно воздействует на работу силовой установки.
Недостатки
Несмотря на наличие маслоотделителя воздуховоды и элементы впуска загрязняются от прохождения картерных газов, вызывая частые отказы приборов при работе. Так на бензиновых моделях авто покрываются налетом узел дроссельной заслонки и регулятор холостого хода, так как они имеют специальные каналы, выполняющие вытяжную функцию. Подобное может наблюдаться и на карбюраторных моделях, например, с карбюратором «Солекс», оснащенным штуцером для вентиляции картера.
Узел дроссельной заслонки и вытяжной клапан газов на карбюраторах являются так называемой малой ветвью и задействуются тогда, когда разрежение в воздушном фильтре недостаточное.
Признаки неисправности PCV
• Появление следов масла в воздушном фильтре;
• Запотевание сальников и стыка крышки клапанов двигателя;
• Дым из выхлопа по причине попадания частиц масла с газами в камеру сгорания;
• Следы масла вокруг крышки заливной горловины и на крышке клапанов.
Прибор для измерения картерных газов
Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя
Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия
В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.
Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.
Манометр
После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.
Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту
| Расход картерных газов в машинах с дизельным двигателем | |
| Мощность двигателя | от 280 до 450 литров |
| Объемный расход картерных газов на режиме холостого хода | 4-120 л/мин |
| Объемный расход в режиме номинальной мощности | 140-130 л/мин |
| Массовый расход в режиме холостого хода | 0,7-5 г/ч |
| Массовый расход на режиме номинальной мощности | 5-10 г/ч |
Самодельный прибор для измерения картерных газов
Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:
- Часы с секундной стрелкой или секундомер.
- Большое ведро или таз.
- Садовый шланг длиной не менее 1,5 метров.
- Пластиковая канистра для воды объемом 5-6 литров.
Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.
Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру
Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин
Процедура очистки вентиляции
Чистка же вентиляции картера проводится следующим образом:
- открываем капот и отсоединяем АБК-клеммы (это необходимо для того, чтобы работа по читке прошла безопасно);
- аккуратно снимаем патрубок, который идёт к воздухосборнику;
- теперь требуется открутить саморез, после чего удалить кожух от дроссельной заслонки (саморез после снятия патрубка будет на виду, поэтому его открутить не составит труда);
- отсоединяем форсунки, а затем отодвигаем кабель, где находятся разъёмы, в сторону;
- откручиваем болты, крепления, которые держат щуп и верхнюю часть кронштейна, отвечающего за нахождение впускного коллектора;
- вынимаем трубку, расположенную в масломерном щупе, из мотора – делать это необходимо строго из положения «вверх»;
- теперь следует удалить рамповую крышку, которая закрывает форсунки и их разъёмы (чтобы не возникло трудностей, манипуляция проводится резким движением).
Первая часть «процедуры» выполнена.
Теперь приступаем ко второй:
отсоединяем от рампы топливопровод (важно заметить, что на разных марках автомобилей его соединение различно);
делаем хомут от заслонки чуть слабее, после чего аккуратно его удаляем;
таким же способом требуется снять патрубок со штуцера (так как штуцер пластмассовый, это делается крайне аккуратно);
отсоединяем все ХХ-разъёмы;
снимаем дроссельный трос от заслонки, который будет препятствовать чистке;
проводим разъединение байонетного соединения от вытащенного из двигателя «хобота»;
удаляем крышку от колодцев, предназначенных для свечей;
снимаем клапанный шланг, после чего выкручиваем 4 болта, расположенных на верхней части коллектора;
теперь следует чуть ослабить, но не полностью снять нижние болты (их 5 штук), а затем вынимаем коллектор;
слегка отсоединяем хомуты, после чего удаляем вентиляционные шланги от маслоотделительной коробки;
выкручиваем оставшиеся болты, а затем разъединяем блок мотора и маслоотделитель.
Всё – подготовительный этап работ полностью завершён. Теперь можно приступать к удалению замазки, а также чистке и мойке полости маслоотделителя. Мыть его следует до тех пор, пока смолы полностью не пропадут с его основания.

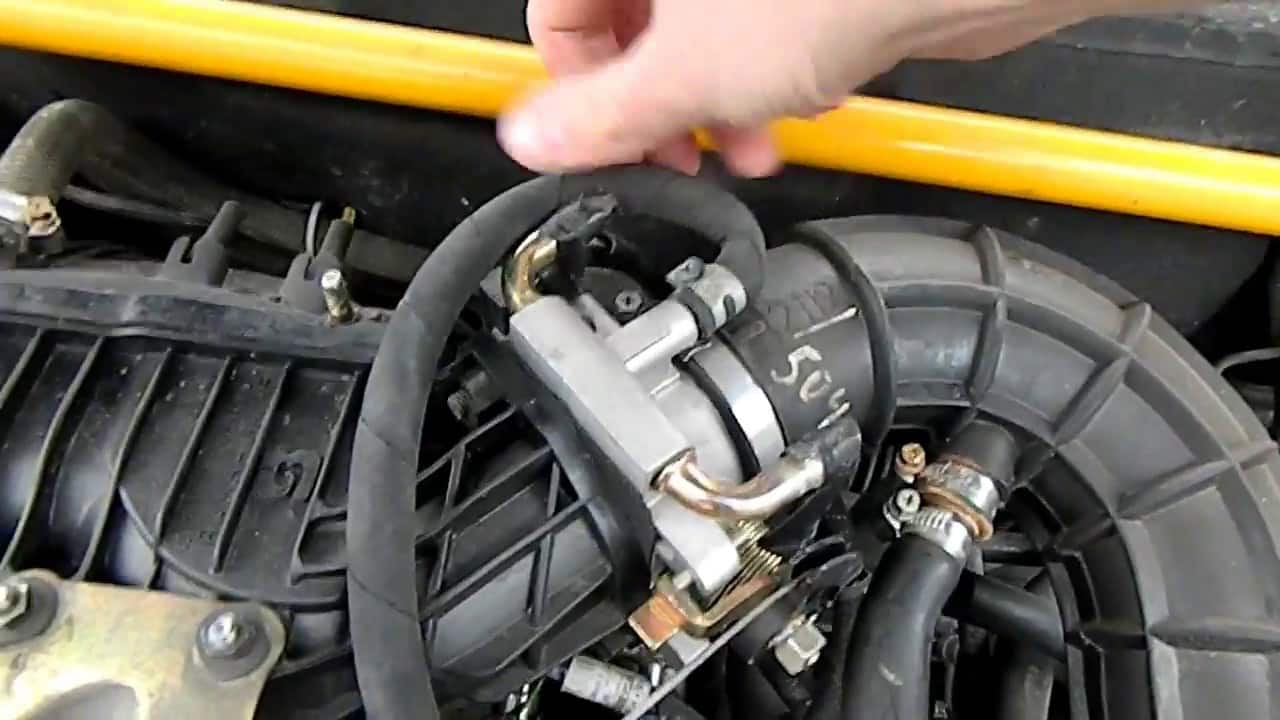

После очистки проверяем шланги, расположенные на пламегасителе и картерной вентиляции. Если дроссельная заслонка грязная, её также следует промыть.
https://youtube.com/watch?v=b56LvOoziU8
https://youtube.com/watch?v=S_8oNF61wzU
Методы устранения засоров и чистка вентиляции
При проявлении выше перечисленных симптомов в первую очередь проводиться проверка элементов маслоотделителя и клапана, а также всех находящихся там деталей на предмет различных побочных отложений от продуктов сгорания. Даже если, на ваш взгляд, там все в порядке и чистить как бы незачем, то в любом случае прочистите хотя бы масляный отделитель от находящегося там масла, особенно это актуально для дизеля.
Очистка вентиляции картера представляет собой периодическую профилактическую работу, несколько грязную и мазутную, но осуществить которую вполне по силам даже неспециалисту.
Если как проверить маслоотделитель вполне понятно, то простого осмотра внешнего вида клапана вентиляции будет недостаточно. Работающим клапан считается тогда, когда заслонка хорошо двигается и на обратной ее стороне нет никаких механических отложений, в противном случае она неисправная.
Имейте в виду, что после очистки и промывки штока заслонки, его лишь протирают насухо и ни в коем случае не смазывают.
Очистка системы вентиляции картера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Добро пожаловать!На сегодняшний день очистка системы вентиляции картера, играет очень важную роль для вашего автомобиля. Поэтому специально для вас мы подготовили статью, из которой вы узнаете для себя, как нужно правильно очищать систему вентиляции картера на карбюраторных автомобилях «Самарского» семейства.
Примечание!Перед началом замены, обязательно запаситесь керосином, чистой тряпкой, инструментами и емкостью в которой будет производиться чистка деталей системы!
Когда нужно очищать систему вентиляции картера?Как и у любой другой системы, у системы вентиляции есть периодичность очистки, она заключается в следующем:
• Систему вентиляции картера необходимо прочищать, при каждом наступлении 60.000 тысяч километров пробега.
• Или же при засорении системы, которое будет сопровождаться повышением давления в картере двигателя. Из-за повышенного давления в системе, двигатель у автомобиля будет замасливаться, то есть масло начнёт течь через сальники и различного рода прокладки двигателя тем самым загрязняя его.
Подготовка к очистке:
1) В начале снимите корпус воздухофильтра с автомобиля. (Инструкцию по снятию корпуса вы найдёте в статье: «Замена корпуса воздушного фильтра»)

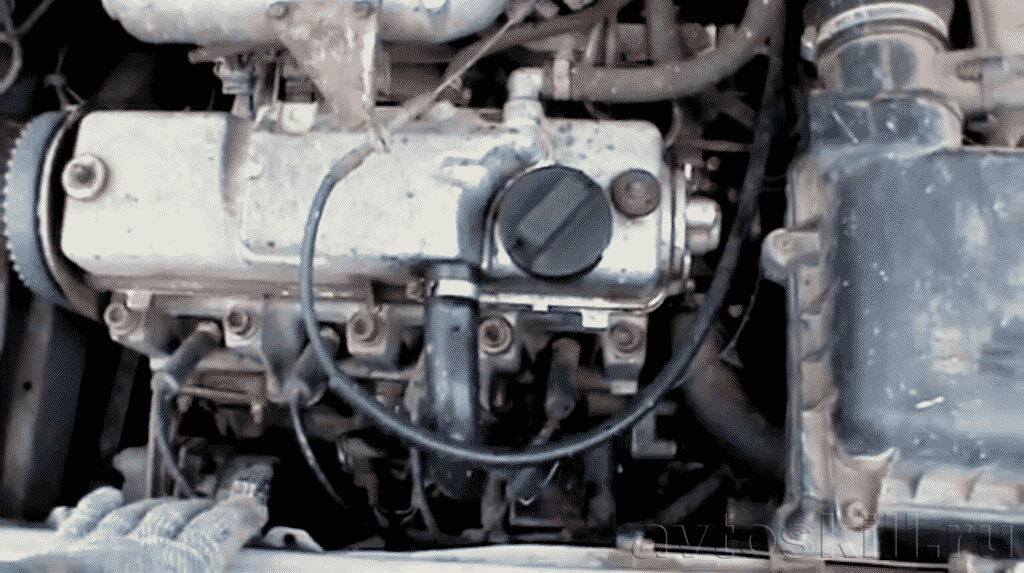

2) Далее переберитесь к шлангу который располагается на крышки головки блока. Подобравшись к шлангу, разожмите и затем отсоедините пластмассовый держатель проводов указанный синей стрелкой. Следом отверткой ослабьте затяжку хомута, на затяжной винт указывает красная стрелка.
3) Теперь отверните центральную гайку которая крепит кронштейн привода акселератора, а после чего отверните две боковых гайки крепления самой крышки головки блока.
Примечание!Когда гайка крепящая центральный кронштейн будет откручена, снимите кронштейн с головки блока и вследствие чего оставьте висеть его на тросе привода акселератора!
4) И в завершение снимите крышку головки блока цилиндров.
Очистка системы вентиляции картера:
1) Сперва отверните два болта один из которых короткой длинный (Цифра 2), а другой длинный (Цифра 1). Располагаются болты внутри крышки, а крепят они маслоотделитель.
Примечание!Под обоими болтами располагаются шайбы, поэтому постарайтесь не потеряйте их!
2) Затем снимите корпус маслоотделителя, с внутренней стороны крышки.
3) Далее извлеките пакет сеток из крышки головы.
Примечание!Когда корпус маслоотделителя, пакет сеток и сама головка блока цилиндров будут сняты, тщательно промойте их керосином!
4) Когда сетки будут промыты, установите их на своё место и после чего поверните их таким образом, чтобы они в крышке маслоотделителя стояли все ровно и чтобы с одной стороны они упирались в выступы (Фото под цифрой 1), а с другой стороны чтобы было оставлено место под болт крепления корпуса маслоотделителя (Фото под цифрой 2).
Примечание!После того как сетки будут установлены как надо, установите корпус маслоотделителя на место и заверните один коротки и другой длинный болт его крепления!
5) И под завершение операции, проверьте состояние у прокладки крышки головы. Если прокладка будет деформирована или сильно обжата, то в таком случае замените её на новую.
Примечание!Когда все операции по очистке будут завершены, установите все ранее снятые детали в обратном порядке снятию!
