Замена педали газа ваз 2110 инжектор 8 клапанов

Как заменить трос газа на ВАЗ 2110-ВАЗ 2112?

Примечание! Трос заменяйте на холодном двигателе, да и вообще лезть в двигатель нужно только когда он холодный, чтобы не обжечься об него во время проведения каких либо работ, по замене и регулировки деталей!

Ещё кой о чём вас хотели предупредить, в данной статье показывается пример замены троса на двух двигателях, а именно на инжекторном 8 клапанном моторе и на инжекторном 16 клапанном, но про карбюраторный двигатель в этой статье и слова не сказано, поэтому если у вас автомобиль с карбюраторным мотором и вам нужно заменить этот тросик газа, то в таком случае читайте статью под названием: «Замена троса дроссельных заслонок на карбюраторных автомобилях девятого семейства»!

Снятие: 1) В начале рекомендуем снять воздушный патрубок, потому что он будет мешать при снятии и установки нового троса, снимается он очень легко, для этого винты ослабьте с обоих сторон которые стяжные хомуты стягивают и после чего скиньте шланг (Местонахождение винтов указано стрелками), но при этом ещё и шланг вентиляции картерных газов отсоедините, он в средней части крепится к данному патрубку, при помощи того же стяжного хомута, который ослабить отвёрткой вам придётся.

2) Затем всё с помощью той же отвёртки подденьте стопорную пружину которая удерживает сектор и тем самым её снимите (см. фото 1), после чего рукой поверните сектор против часовой стрелки и извлеките тросик газа из прорези в которую он входит (см. фото 2), благодаря этой операции вы уже отсоедините трос от дроссельного узла, дальше вам остаётся всего по мелочи и кстати на разных двигателях (На 8 клапанном и на 16) эта операция идёт начальной (Которая описана в этом пункте 2) и делается она абсолютно идентично.

3) Теперь (Это только к 16 клапанным машинам относится) тонкими плоскогубцами или чем то наподобие них, выньте стопорную пластину благодаря которой регулировка троса осуществляется (см. фото 1) и как только она будет вынута, извлеките среднею часть троса совместно с резиновым держателем из кронштейна на впускном коллекторе как это показано на втором фото.

4) Но на 8 клапанных трос в средней части немножко по другому крепится и чтобы его отсоединить, нужно будет сперва резиновый чехол (Указан цифрой 3 на первом фото) в сторону отодвинуть и ослабив гайку под цифрой 2 вынуть среднюю часть троса из кронштейна и следом (Это уже к обоим двигателям относится) можно либо сам трос совместно с оболочкой протянуть через пластмассовый хомут тем самым вынув его, либо же этот самый хомут можно плоскогубцами разрезать (Но в этом случае новый хомут понадобится, см. фото 2) и без всякого геморроя можно переходить дальше, а дальше вам будет нужно забраться в салон автомобиля и от педали газа отсоединить кончик троса, делается это очень легко и при помощи отвёртки (см. фото 3) и в завершение нужно будет из подкапотного пространства автомобиля, вытянуть трос из салона и тем самым полностью его снять с автомобиля (см. фото 4).

Установка: Новый трос ставится на своё место в обратном порядке снятию, засовывать его нужно через моторный отсек и кончик в салон просовывать где он с педалью газа совместится, когда вся операция по установке будет проделана, произведите регулировку троса дроссельной заслонки на автомобиля, как это сделать читайте в статье: «Регулировка троса на автомобиля»

Замена троса привода дроссельной заслонки:

В начале, с салона отодвиньте отверткой наконечник троса, чтобы он вышел с пальца рычага педали, и снимите его.

Далее под капотом рядом с дроссельной заслонкой есть сектор привода, на котором зажат тросик. Поверните этот сектор до упора и открепите от него сам трос привода.

На следующем этапе нужно снять защитный колпачок на конце шнура (1). Удерживайте гайку крепления оболочки троса (3), для того, чтобы он не проворачивался, и отверните гайку (2). Далее выводим трос с прорези кронштейна.

Вытягиваем тросик в направлении моторного отсека, он выйдет из отверстия, которое идет в салон.

На этом демонтаж окончен. Для того чтобы установить новый трос, нужно выполнить эти же действия в обратном порядке.

После установки нового троса акселератора требуется его регулировка. Рассмотрим далее по пунктам порядок выполнения.

Выясняем, как поменять тросик газа на ВАЗ 2114

Некоторые автовладельцы задаются вопросом о том, как поменять тросик газа на ВАЗ 2114. Причина этого заключается в большом значении этого элемента для всего автомобиля. Без тросика никакой механический узел не сможет функционировать в нормальном режиме, ведь именно он позволяет силовому агрегату работать в нужном водителю режиме. Речь идёт о повышении или понижении оборотов в определённый момент времени.

Если водитель не может регулировать обороты двигателя во время движения, то это может привести к ДТП. Также если возникают проблемы с тросиком на механической заслонке, машина также не сможет работать в штатном режиме. В частности, авто будет работать на холостом ходу, а нажатие на педаль газа не приведёт ни к какому эффекту. Именно по этой причине ещё ни одна дроссельная заслонка не обходилась без тросика.

Для того, чтобы заменить неисправный или повреждённый трос газа 2114, необходимо иметь под рукой целый набор инструментов.

Среди наиболее важных инструментов можно выделить:

Гаечные ключи.
Отвёртки.
Качественные пассатижи.

Как происходит замена тросика газа ВАЗ 2114

Для того, чтобы начать процесс по замене троса, его сначала нужно найти. Если автолюбитель не знает о том, как снять тросик газа на ВАЗ 2114, то ему следует действовать в точности по инструкции, которая расположена ниже по тексту.

Обычно тросик находится между сектором заслонки и педалью газа. Найти сектор не составит труда, ведь если приглядеться, то можно заметить, что кончик троса закрепляется именно на нём. Тросик проходит в районе подкапотного пространства автомобиля и переднего щитка.

Процесс замены тросика газа

Дополнительная информация. Под передним щитком подразумевается металлический щиток, разделяющий у машины кузов и мотор. Обнаружить тросик может оказаться затруднительно, поэтому для того, чтобы его найти, следует быть максимально внимательным во время поисков.

Когда тросик нуждается в замене

одна из самых распространённых причин замены троса заключается в том, что со временем он изнашивается. Когда это происходит, он начинает заедать. Это достаточно опасно, ведь в подобной ситуации машина может некорректно реагировать на нажатие педали газа. Если водитель столкнётся с подобной проблемой, то ему необходимо сразу же заняться её решением, иначе он может попасть в аварию.
также тросик следует заменить как можно скорее в случае, если он не поддаётся регулировке. В подобном случае заслонку будет практически невозможно открыть.

Если трос уже изношен, то это можно будет определить по косвенным факторам. В частности, трос начинается цепляться за оболочку. Также он начинается махриться. Неправильная реакция на педаль газа — самое серьёзное последствие неисправного троса. В подобном случае из-за нажатия на педаль сцепления автомобиль начинает громко шуметь, однако не разгоняется.

Бывает и так, что после того, как водитель убирает ногу с педали газа, автомобиль всё равно продолжает набирать обороты.

Все перечисленные неисправности представляют серьёзную угрозу как самом водителю, так и другим участникам дорожного движения, поэтому требуется как можно скорее заменить неисправный элемент, который является причиной всех указанных неисправностей.

Совет. Данный элемент не относится к дорогостоящим, поэтому производить замену троса нужно как можно быстрее, иначе автолюбитель рискует попасть в аварию.

Быстрая замена троса газа ВАЗ 2114

Процесс замены не представляет какой-либо сложности, если действовать внимательно и осторожно. Если описывать процесс замены тросика коротко, то для этого нужно всего лишь открутить 2 гайки под капотом (в том месте, где крепится тросик), а после этого медленно вытянуть его

Для того, чтобы установить новый тросик, не потребуется иметь какие-то дорогостоящие инструменты. Достаточно протянуть новый трос и прикрутить те же гайки, которые были откручены. Единственное, что может вызвать сложность, так это настройка педали газа, однако на это просто потребуется потратить больше времени, нежели на откручивание гайки.

Подробная инструкция о том, как нужно снимать тросик:

Для начала нужно снять наконечник тросика с педали газа. После этого наконечник нужно протолкнуть в подкапотное отделение машины через передний щиток.
После этого требуется открыть капот и найти сектор заслонки. Когда это будет сделано, от него надо отсоединить скобу при помощи пассатижей.

Теперь пришёл черёд нажать рукой на сектор и вывести тросик из зацепления. Таким образом тросик будет отсоединён от сектора.

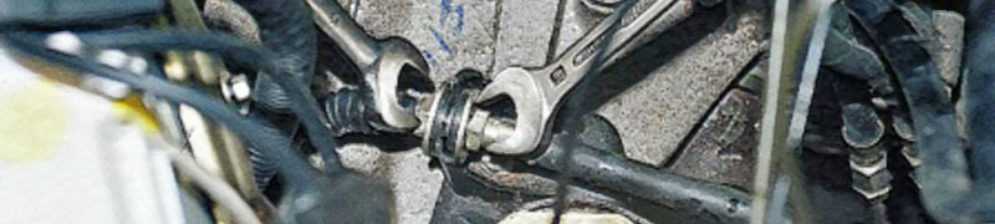

Остаётся отодвинуть защитный чехол и зафиксировать гайку от проворачивания. Потом нужно отвернуть гайку. Когда она будет откручена, можно потянуть за тросик. Таким образом он будет снят с автомобиля.

Полезные советы, фотоотчеты и руководства по ремонту автомобилей марки ВАЗ.

Пожалуйте! Трос газа – он же тросик дроссельной заслонки, отвечает когда за открытие этой самой заслонки и за её закрытие, благодаря данному тросу ещё и обороты можно регулировать у автомобиля, другими словами нажали на педаль акселератора, трос натянулся и в этом случае он открыл ещё и заслонку на более больший угол, тем обороты пошли ввысь и автомобиль начал ехать (Либо стоять у вас дома, если педаль сцепления выжата иначе говоря если нейтральная передача стоит), однако Данный трос изнашивается по этой причине на автомобиле начинается очень небезопасно ездить, потому что при износе его железная часть начинает махриться (Он скручен насколько) и поэтому куски троса начинают задевать за оболочку и трос вспять уже не ворачивается и автомобиль начинает далее разгоняться, не обращая внимания при всем этом на нажатие педаль акселератора (Так как трос то заел и вспять заслонку не отводит, потому пусть даже ногу вы уберёте с педали, то машина всё равно будет ехать далее, это то ситуация и небезопасна).

Примечание! Для смены этого троса для его регулировки (А регулировать непременно придётся) пригодятся: Пассатижи разные (Тонкие, огромные) и отвёртки!

Где находится тросик газа? Исходя из мотора его местопребывание изменяется, хотя не существенно совсем, в общём на 8 клапанных машинах трос находится в верху и после открытия капота вы его сразу рассмотрите (На левом фото он красноватой стрелкой указан), на 16 клапанных автомобилях десятого семейства он точно так же размещён сверху, но только чтоб к нему подобраться, снять экран с мотора необходимо (Что как снять экран, читайте по тексту статьи: «Замена экрана мотора на 16 клапанной приоре»), после снятия вы его обязательно сразу и увидите, для наглядности на правом фото он стрелкой указан.

Инструменты для замены

Для работы потребуется:

Ключ на «8».
Два ключа на «14».
Отвертка (крестовая).

Последовательность работ

Для сравнения старый и новый тросики сцепления

Они идут в такой последовательности:

Отвести в сторону корпус воздушного фильтра.

Корпус воздушного фильтра будет нам мешать, поэтому уберём его в сторону. Тем более, что у нас все защёлки корпуса были сломаны и он болтался под капотом

Вытаскиваем трос из кронштейна

Скоба троса сцепления в салоне — с ней придётся повозиться

Регулировка сцепления на ВАЗ-2112

В процессе регулировки сцепления

Для регулировки потребуется вращать болт, который находится на тросе со стороны КПП. Когда расстояние педали будет отрегулировано, гайку следует зажать и нажать 2-3 раза на педаль. Если всё хорошо, то затягивается контргайка на кожухе. Далее производится сборка авто в обратной последовательности.

Аналоги

Трос сцепления Кроме оригинальной детали можно найти аналоги, которые рекомендованы для установки на ВАЗ-2114. Итак, какие не оригинальные детали можно найти на рынке запасных частей:

Adriauto 0101 – итальянский производитель, который предлагает качественный трос сцепления. Средняя стоимость составляет 1000 рублей.
ABS K22120 – деталь производства Нидерланды. Качественная и не дорогая. Средняя стоимость составляет 1200 рублей.
TRW GCC 3123 – немецкая запасная часть. Компания известна широким ассортиментом товаров для отечественных автомобилей, а также отменным качеством деталей. Цена будет составлять 1500 рублей.

Смена тросика газа

Смена тросика газа на Газели. Подписка на мой канал Моя партнёрка AIR .

Данная процедура проводится только тогда, когда движок находится в прохладном состоянии. Иначе появляется опасность получить ожоги в свое время проведения работ по смене тросика.

Смотрите:

Чтоб верно произвести смену данного тросика на ВАЗ-2110, необходимо придерживаться последующей пошаговой аннотации:

Приготовить нужные инструменты:
отвертки различных размеров;
пассатижи – огромные и тонкие.
Произвести демонтаж троса заслонки дросселя:
снимается воздушный патрубок (это нужно, чтоб данная деталь не мешала при последующих действиях с тросиком), ослабляются винты на стяжных хомутах;
используя отвертки отсоединяется вентиляционный шланг картерных газов;
снимается стопорная пружина, удерживающая сектор;
рукою извлекается основная деталь из паза при повороте сектора против часовой стрелки;
трос отсоединяется от узла дросселя.
Извлечение тросика из кронштейна:
для 16-клапанных автомобилей – при помощи тонких плоскогубцев вынимается стопорная пластинка (благодаря ей осуществляется регулирование тросика) и извлекается из кронштейна на впускном коллекторе средняя часть тросика вкупе с его держателем;
для 8-клапанных автомобилей – ослабляется гайка, отодвигается резиновый чехол, вынимается из кронштейна средняя часть троса;
сам трос протягивается через пластмассовый хомут, который за ранее разрезается.
Извлечение троса из салона тс:
отверткой отсоединяется край тросика от педали акселератора.
Изъятие его из подкапотного места (просто растягивается из салона).
Установка новейшей детали:
трос засовывается через моторный отдел;
один край просовывается в салон, присоединяется к педали акселератора;
2-ой край крепиться к заслонке дросселя.

После выполнения процедуры смены тросика газа непременно производится его регулировка:

Попускаются хомуты на соединениях впускной трубы и дроссельного корпуса, на стыковке шланга огромного вентиляционного круга картера и штуцера, что размещается на крышке головки блока.
Проверяется работа заслонки дросселя (для этой цели пригодится помощь напарника):
при вполне утопленной педали акселератора она открыта целиком;
при вполне отпущенной педали акселератора она вполне закрыта.

Если в итоге проверки выявлено, что дроссельная заслонка раскрывается не во всех проявлениях, то необходимо попустить гайку на кронштейне, вторую от конца троса и закрутить первую гайку.

Если заслонка дросселя не запирается на полную катушку, при таких обстоятельствах следует попустить первую гайку от конца троса и затянуть вторую гайку.

Регулировка тросика газа ВАЗ-2110 считается законченной, когда заслонка будет работать на полную катушку в свое время нажатия и отпускания педали газа.

Чтобы произвести замену троса сцепления на ВАЗ-2112 надо загнать автомобиль на смотровую яму или эстакаду. Если такой возможности нет, то можно просто поднять левую сторону автомобиля на домкрате. Но последний способ замены будет менее удобен. Также при этом машину потребуется поставить на ручник, а под задние колеса положить брус, чтобы автомобиль не двигался с места во время проведения работ.

Доработка дросселя ВАЗ путем смещения вентиляционного контура

Как показывает практика, самыми “многострадальными” деталями в конструкции вентиляционной системы ВАЗ 2110 являются датчик расхода воздуха и регулятор холостых ходов. Они больше всего поддаются воздействию картерных газов, которые система вентиляции “десятки” не направляет наружу, а перегоняет к входу в карбюратор по второму кругу. Такое свойство и является основной причиной, по которой приходится дорабатывать заслонку дросселя.

Промывка инжектора Wynn’s
дроссельная заслонка ВАЗ 2112

В начале операции понадобится заглушить старый вход большого вентиляционного контура. Для этого используем пробку диаметром 16 мм. После этого на патрубке заслонки высверливаем отверстие диаметром примерно 13 мм. В него аккуратно вставляем уголок медной трубки, ширина которой должна составлять не менее 12 мм. При этом штатную трубку из резины необходимо удлинить примерно на 1 см.

Завершающим этапом регулировки станет увеличение начального угла открытия самой заслонки. Для этого мы отрезаем жестяную полоску толщиной 1 мм и крепим ее на рычажке дросселя.

Таким образом, мы примерно за 1 час произвели доработку заслонки дросселя “десятки”. После этого “холостые” обороты автомобиля не увеличатся, так как регулятор, отвечающий за это, адаптируется после каждого запуска мотора машины.

Промывка дросселя десятки

Зачастую владельцы ВАЗ 2110 путают неисправность дроссельного узла с обыкновенным засорением заслонки. К основным симптомам последнего можно отнести:

при отпускании педали газа мотор не сразу переходит на малые обороты;
двигатель с трудом запускается при сильном морозе;
после запуска мотор еще несколько минут вибрирует;
двигатель регулярно дергается на малых оборотах коленчатого вала.

Чтобы прочистить дроссельную заслонку. аккуратно снимаем пластиковую декоративную накладку, которая закрывает верхнюю часть двигателя. Далее отключаем шланг вентиляционной системы и сливаем масло с воздушного патрубка. После этого откручиваем крышку с расширительного бачка и отсоединяем шланг вентиляции топливного бака. Проделав эту работу, мы получаем свободный доступ к заслонке дросселя “десятки”.

Саму деталь необходимо чистить с помощью аэрозольных составов типа Wynn’s или WD-40. Процедура промывки детали должна повторяться с небольшой паузой в 15 минут. На первом этапе обрабатываем деталь аэрозолем и протираем влажной тряпкой. Во второй раз аэрозоль также нужен, только протирать деталь необходимо уже сухим куском материи. В процессе очистки категорически нельзя использовать щетки для работы с металлом, так как они сильно повреждают поверхность дроссельного узла.

При очистке дроссельной заслонки также большое внимание стоит уделить каналу вентиляции картера. Эта часть узла больше всех подвергается загрязнениям. Чтобы промыть внутренние каналы самой заслонки, откручиваем датчик холостого хода

Если в процессе демонтажа датчика вы обнаружили люфт, то деталь стоит заменить

Чтобы промыть внутренние каналы самой заслонки, откручиваем датчик холостого хода. Если в процессе демонтажа датчика вы обнаружили люфт, то деталь стоит заменить

Также нужно обратить внимание на состояние прокладки в дроссельном узле. Лучше всего, если вы замените и ее

Замена и регулировка троса привода дроссельной заслонки

Дроссельная заслонка — это конструктивный элемент впускной системы на бензиновых двигателях внутреннего сгорания с впрыском топлива. Её предназначение — это регулировка количества воздуха, которое попадает в двигатель для топливно-воздушной смеси. Располагается она в промежутке от воздушного фильтра до впускного коллектора. В целом дроссельную заслонку можно назвать воздушным клапаном. Когда она открыта, давление в системе впуска равно атмосферному давлению. Закрытое её положение уменьшает давление до состояния вакуума. Такое свойство заслонки используют в работе усиления тормозов (вакуумных), а также для того, чтобы продуть адсорбер в системе улавливания паров бензина.

Дроссельная заслонка открывается и закрывается посредством троса. Так как сама заслонка обычно служит столько же, сколько и сам автомобиль, то главной проблемой является трос, который иногда требует замены.

Когда же требуется его менять? Если вы не можете отрегулировать привод заслонки так, что при нажатии педали акселератора она полностью не открывается, а при отпускании — полностью не закрывается, то это и является поводом замены. Цена на него стартует от 200 рублей. На автомобиль Nexia стоит от 180 руб. Цена на трос газа LANOS от 250 до 600 руб.

Мы ремонтировали автомобиль ВАЗ 2110, на других моделях процедура снятия и регулировки похожая и не сложная, но при настройке необходима помощь второго человека для нажатия педали газа.

Трос газа ВАЗ-2110 8-клапанов (инжектор) 21102-1108054-00

Производитель: Пр-тель:	Трос-Авто
Артикул:	21102-1108054-00
Каталожный: Катал.N:	21102110805400
Название:	Трос газа ВАЗ-2110 8-клапанов (инжектор) 21102-1108054-00
Товар из категории: В категор.:	запчасти системы питания ВАЗ
Наличие:	требуется уточнение посмотреть наличие в других городах

Доставка и оплата
Вопросы-Ответы
Отзывы и рейтинг покупателей

1. Самовывоз
2. Курьером
3. Почтой России
4. Пункты выдачи
5. Транспортные компании

Адрес: ул. Мартовская, 8а (район Чкаловский, м-он Елизавет) — посмотреть адрес на карте, контакты и часы работы

Оплата при получении:

Наличными
Переводом на карту
Банковской картой
По счету (для организаций с НДС)

Важно. Перед получением товара, уточняйте его наличие по телефону +7 (343) 328-51-38 или оформите заказ на нашем сайте

Доставка курьером по Екатеринбургу и близлежащим городам

Оплата наличными по факту получения товара
Стоимость доставки по городу и близлежащим городам — 100-250 рублей
Бесплатная доставка по Екатеринбургу при заказе на сумму от 10 000 рублей.
Сроки и стоимость доставки уточняйте у менеджера РусАвто

Минимальный заказ и стоимость доставки смотрите в разделе Доставка

Минимальный заказ	Стоимость доставки	Бесплатная доставка от
Екатеринбург	1000	150	6000
Верхняя Пышма	3000	200	10000
Березовский	3000	200	10000
Арамиль	3000	200	10000
Ревда	5000	400	17000
Первоуральск	5000	400	17000
Полевской	7000	500	26000
Сысерть	7000	500	26000
Новоуральск	10000	600	34000
Невьянск	12000	700	37000
* не расспространяетсяна крупногабариные запчасти и товар по спец. цене

Доставка «Почтой России»

Предоплата 30% от стоимости товара ( Безналичный расчет по выставленному счету)
Остаток суммы наложенным платежом по факту получения вашего товара в почтовом отделении.
Услуги за доставку оплачиваются получателем по действующим тарифам «Почты России»

Почему мы просим частичную предоплату перед отправкой ? В нашей практике были случаи, когда отправленный наложенным платежом товар находился долгое время в почтовом отделении получателя и не забирался. Мы были вынуждены оплачивать хранение и нести дополнительные расходы за обратную пересылку невостребованного товара на наш склад.

Замена троса газа «Логон»

Замена троса газа, Логан от ВАЗ 2109 с инжекторным двигателем…

Приветствую всех читателей в блоге AAuhadullin.ru. Решил написать отдельную статью о том, как заменить трос газа от ВАЗа. Замена троса газа Логан, начинается с отсоединения в салоне от педали.

Затем снимаем воздушный фильтр, в сборе открутив четыре болта, на которых закреплен. Вытаскиваем с посадочного места корпус фильтра и отодвигаем аккуратно в сторону.

При замене троса газа Логан нам надо отсоединить конец (фиксатор пластмассовый) от рычага привода дроссельной заслонки и снять регулировочный пружинный фиксатор от корпуса троса Логан. Дальше процесс происходит так, извлекаем отверткой из щита отсека мотора упор оболочки и снимаем, вытянув его на себя.

Все он у нас в руках, что с ним делать показано и описано на видео и фото смотрите ниже…

После того как отремонтировали сменив его элемент тяги от авто ВАЗ 2109 (инжекторный двигатель) и замена троса газа на новый, закончилась, начинаем собирать детали в обратном порядке. Да чуть не забыл еще надо бы отрегулировать привод дроссельной заслонки.

Проверяем, в каком положении находится заслонка с помощью товарища или любым упорным предметом вроде палки, надавив на педаль газа да, поли-ка и уперев на сиденье другим концом. При нажатии педали заслонка открыта до конца, а при обратном действии закрыта хорошо.

Если все что описано мною не происходит в таком случае при работе необходимо отрегулировать натяжку заменяемого троса газа Логан. Как это делается замена, спросите ВЫ у меня?

Скажу вам, что замена троса газа делается так, извлекаем фиксатор пружинистый железный из прорези и передвигаем корпус, добиваясь полного открытия заслонки хорошо, в итоге фиксируем конец, вставив скобу (фиксатор пружинистый) в его соответствующую прорезь. Еще раз, проверяем в салоне, нажимая, педаль акселератора. Если ВАМ неудобно, работать правой ногой, то регулируем высоту педали тем же методом как описано выше, пока не добьетесь хорошего результата регулировки при замене.

1. Был такой 2. Гайка на Ф10 3. Готовый

Какой стоял от завода до его выхода из строя
Гайка на десять заменит его
После сплющивания

Со стороны дроссельной заслонки

Пластмассовый наконечник, подгоняется на наждаке под гнездо фиксатора.
Пружина от старого остается
Фиксатор от старого остается
Трос новый, от ВАЗ 2109 ставится

1. Подгоняемый пластмасс. 2. пружина. 3. Фиксатор. 4. Трос.

В салоне гнездо на педали троса Логон газа

После сборки таким вот образом будит выгладить тросик Логан газа со стороны педали в салоне.

Упор оболочки троса

Завершаем установку под капотом двигателя. Осталось соединить конец (фиксатор пластмассовый) и закрепить регулировочный пружинный железный фиксатор.

Перед сплющиванием гайки

Готово для установки

Гайку на десять надо сплющит молотком поставив на железо до того момента когда она зажмет своей внутренней резьбой заменяемый трос газа Логон в умеренную меру, чтобы не перекусило железные нитки. На этом ремонт заканчивается, и приступаем к замене троса газа Логон.

Работа не представляет сложности, и делаться все легко и быстро. И еще скажу, друзья замена троса газа от ВАЗ 2109 с инжекторным двигателем обойдется ВАМ не дорого, когда замена троса газа от производителя Логан стоит в пять раз дороже и найти его в продаже даже в большом городе сложно. Видео YouTube на канале Albert Auhadullin:

Правильная отладка

На самом деле, не так уж сложно заглянуть в неотъемлемую составляющую ВАЗ 2110 –библию и камасутру — руководство по эксплуатации. Там все довольно четко описано. Но попробуем и мы доступно, понятно, поэтапно рассказать о том, как проводится регулировка.

1 этап:

Проверка хода педали. Именно с этого пункта нужно начинать. Согласно заводской наладке, ее ход на ВАЗ 2110 считается нормальным, если составляет около 13 сантиметров. Но он становится больше по ходу изнашивания накладки ведомого диска, поскольку при таком раскладе происходит приподнимание педали. Замерить ее ход не составит никакого труда. Понадобится только линейка.

Итак, открываем дверку с боку водителя, наклоняемся к педали. Даже те, кто совершенно не разбирается в ремонте машины, знают ее местоположение – крайняя слева из трех, там имеющихся. Упираем линейку в коврик, перпендикулярно педали, внимательно смотрим, на каком расстоянии от пола она находится. Если видим на шкале 16 см, или более – нужна срочная регулировка.

2 этап:

Непосредственно регулировка. Собственно, ничего особо разбирать не понадобится, все происходит из подкапотного пространства, а также из салона. Понадобятся только два обычных ключа на 13. Открываем капот, находим наконечник троса сцепления, контргайку на нем. Одним из ключей ослабляем эту контргайку. Вторым таким же ключом поворачиваем регулировочную гайку. «Накатывая» ее на наконечник, мы увеличиваем полный ход педали, откручивая от нее подальше – уменьшаем.

Так шаманим с гайкой, проверяя, поднялась педаль сцепления или опустилась. Когда расстояние хода станет примерно 13 см, раза 4-5 резко нажимаем на нее и отпускаем. Если результат нас не совсем удовлетворил (расстояние больше или меньше нужного), то еще раз проводим регулировку. Когда все устраивает, контргайку затягиваем, после чего до упора сдвигаем втулку-ограничитель (она резиновая).

Собственно, из этих нехитрых действий заключается регулировка сцепления на ВАЗ 2110. Единственное замечание – если тросик или другие составляющие части привода сцепления износились, лучше не тянуть с их заменой, а провести одновременно замену с регулировкой, в которой ничего сложного не наблюдается.
