Из чего состоит топливная система ваз-2114: устройство и схема

КАКОЙ БЕНЗИН ЛИТЬ В ВАЗ-2114?

Данная тема обросла разнообразными домыслами и спекуляциями, но мы попробуем расставить все по своим местам.

Другое дело, что у многих автовладельцев, за длительный водительский стаж, накопились рациональные сомнения по поводу существования каких-либо серьезных отличий между 95-м и 92-м бензином. Масла в огонь добавило недавнее заявление главного инженера московского нефтезавода Абросимова А. А. о том, что у нас в стране не делают 95-го бензина, а всё что продается под его видом либо 92-й, либо неизвестно откуда привезенное топливо.

Как свидетельствуют отзывы владельцев ВАЗ 2114, пользующихся исключительно 92-м бензином, никаких неполадок с автомобилем за время срока службы из-за топлива не возникало, и смысла использовать более дорогой аналог они не видят. В прочем, окончательное решение о том, что лить в четырнадцатую, остается за вами.

Причины снижения эффективности работы

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом.  При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально.

Частые причины по которым печка перестала греть:

• засорен радиатор печки или в нем образовалась воздушная пробка;
• заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным;
• кран открывается не полностью — это одна из основных причин плохо греющей печки;
• образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока.

Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается.

После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.

Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики.

Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками.

Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха.

СОСТАВЛЯЮЩИЕ ЭЛЕМЕНТЫ ТОПЛИВНОЙ СИСТЕМЫ

Устройство топливной системы ВАЗ 2114 состоит из следующих основных элементов:

• Бензобак;
• Топливный насос;
• Устройства для фильтрации бензина;
• Система трубопроводов;
• Топливная рампа;
• Форсунки;
• Блок для утилизации отходов.

Схема топливной системы

Разберем каждую составляющую по отдельности.

БЕНЗОБАК

Бензобак ВАЗ 2114 представляет собою емкость, сверенную из двух равных металлических частей. Из бака выведена горловина, в которую заливается бензин. Горловина соединена с баком посредством резинового патрубка и хомутов.

ТОПЛИВНЫЙ НАСОС

Бензонасос расположен непосредственно в баке. Он обладает датчиком уровня топлива, который передает на ЭБУ информацию о текущем количестве бензина. Бензонасос подсоединен к магистрали по которой бензин транспортируется к топливной рампе. Сам бензонасос состоит из нескольких частей – фильтров грубой очистки, проводки и электромотора, который и осуществляет перекачку топлива. Как свидетельствуют отзывы владельцев четырнадцатых, лучше всего зарекомендовали себя бензонасосы от немецкой компании BOSCH.

УСТРОЙСТВО ФИЛЬТРАЦИИ

Система впрыска топлива ВАЗ 2114 очень сильно зависит от качества используемых фильтрующих устройств. При плохом фильтре существенно снизится как КПД, так и долговечность работы всей системы.

На четырнадцатую ставятся неразборные фильтры с рабочим элементом из бумаги. Такие фильтры достаточно быстро забиваются, и менять их необходимо хотя бы раз на 10-15 тыс. километров пробега.

ТОПЛИВНАЯ РАМПА

Топливная рампа расположена на корпусе впускного коллектора. Её конструкция состоит из двух частей, разделенных между собой подпружиненной диафрагмой. Первая – топливная, в которой задается необходимый уровень давления бензина, вторая – воздушная, в ней нагнетается воздух, благодаря чему диафрагма сжимает топливную камеру, и меняет уровень давления в ней.

Рампа

СИСТЕМА ТРУБОПРОВОДОВ И ШЛАНГОВ

Для циркуляции бензина от бензобака до форсунок в четырнадцатой используются стальные топливные магистрали, расположенные на днище автомобиля. Система подачи топлива ВАЗ 2114 также предусматривает наличие обратного трубопровода, по которому излишек бензина от форсунок возвращается обратно в бензобак.

Владельцам ВАЗ 2114 рекомендуется тщательно следить за состоянием топливной магистрали, дабы избежать утечек бензина. Необходимо регулярно проверять трубы на предмет деформаций и коррозии.

ФОРСУНКИ

Форсунки представляют собою клапана, приводящиеся в действие электромагнитным управлением. Они обладают распылителем, с помощью которого топливо под давлением подается непосредственно в камеры сгорания.

Форсунки – одна из самых проблемных частей системы подачи топлива четырнадцатой (равно как и ВАЗ 2115 и ВАЗ 2113), срок службы которой непосредственно зависит от качества используемого бензина. Если фильтр тонкой очистки не выполняет свои функции в полной мере, то форсунки будут забиваться, и время от времени вам потребуется прочищать их на СТО (сделать это в домашних условиях очень проблематично).

Критическая поломка форсункок – замыкание, либо обрыв обмотки, после которого необходима замена вышедшей из строя детали.

БЛОК УТИЛИЗАЦИИ ОТХОДОВ

Стандарт экологической безопасности ЕВРО-3, которому соответствует ВАЗ 2114, предусматривает наличие камеры утилизации паров бензина, в качестве которого в четырнадцатой используется адсорбер с активированным углем. Адсорбер подключен к дроссельному узлу, из которого отсасываются все возникающие испарения.

Адсорбер

Замена топливного насоса ВАЗ 2114

Вы можете обратиться к специалистам, хотя замена топливного насоса на ВАЗ 2114 часто выполняется своими руками.

Особых навыков иметь не нужно, как и специализированных инструментов. Вам понадобится такой набор:

• Ключ на 17;
• Трещотка с головками на 10 и 7;
• Крестовая отвертка.

Далее следуйте инструкции:

1. Снимите задние кресла, удалив две заглушки и болты трещоткой на 10. За ними вы увидите прорезь шумоизоляции, выполненную в форме П. Под ней находится крышка насоса.
2. Отверткой открутите крышку, после чего увидите верхнюю часть модуля.
3. Отсоедините жгут из проводов, которые подходят к модулю.
4. Сбросьте давление в системе. Для этого заведите мотор, пока все топливо не выработается в магистрали. Другими словами, ждите, когда авто заглохнет.
5. Отключите аккумулятор.
6. Ключом открутите трубки на бензопроводе.
7. По периметру прижимного кольца имеет 8 гаек, которые также нужно снять. Тут потребуется уже трещотка на 7.
8. Снимите прижимное кольцо.
9. После проделанных манипуляций модуль можно снимать, ставить на его место новый и собирать систему в обратном порядке.

Достав модуль, можно также заменить вышедший из строя насос, тем самым сэкономить деньги на покупке всего модуля. Но чтобы выполнить такую работу, модуль придется разобрать.

Бензонасос отдельно

Сам же модуль рекомендуется искать бошевский, в специализированных автозапчастях практически всегда есть в наличии!

Выполняется данная процедура следующим образом:

1. Колодка проводков отключается от крышки и бензонасоса, после чего демонтируется датчик уровня топлива. Тут нужно просто отжать два фиксатора, после чего датчик начнет передвигаться по пазам к крышке.
2. Сливную трубу отсоедините от корпуса, поддев ее отверткой. Имеющиеся 4 защелки снимаются поочередно, что позволить снять крышку вместе с насосом.
3. Фильтр грубой очистки поддевается и снимается, извлекается стопорная шайба.
4. Защелку из пластика отожмите отверткой, что позволит вытолкнуть пальцем насос из держака.
5. Снимите также гофрированную трубку, которая находится на патрубке насоса. Попробуйте нагреть ее паром, что облегчит процесс снятия.
6. Поставьте новый бензонасос на место и выполните процедуру сборки в обратном порядке.

Выполнив замену электробензонасоса, установите обратно и топливный модуль. Помните, стрелка на модуле должна быть обращена в сторону багажного отсека автомобиля.

Не забудьте выполнить еще одну важную процедуру. Она заключается в необходимости поставить на место аккумулятор и на некоторое время завести двигатель. Это позволит определить, нет ли течи в соединениях. Если они отсутствуют, значит, всю работы вы выполнили абсолютно правильно.

Процесс замены бензонасоса ВАЗ 2114

1 . В самом начале операции отсоедините клему «-» от вывода аккумуляторной батареи. (О том как отсоединить клеме, читайте в статье: «Замена аккумулятора на ВАЗ» пункт 1)2 . Затем поднимите нижнюю подушку заднего сиденья, разыскав для этого язычок благодаря которому и можно поднять её.

3 . После того как сиденье у вас будет откинуто, разыщите под ним люк бензонасоса, который вам нужно будет снять отвернув для этого две гайки его крепления.

Примечание! Лючок находится практически в самом центре, в том случае если вы его не найдёте то возможно об у вас спрятан под шумоизоляционным материалом, в таком случае попробуйте найти надрез возможно где ни будь он уже был сделан заранее для беспрепятственного доступа к бензонасосу, а если надрез найден не будет то в таком случае аккуратно ножом отрежьте именно в том месте где находится бензонасос часть шумоизоляционного материала для доступа к нему!4 . Далее возьмите одной рукой за колодку проводов, а другой за разъём и вследствие чего разъедините их между собой отогнув для этого боковой фиксатор который их крепит. (Фиксатор крепления указан стрелкой)

5 . Следом отверните две гайки которые крепят топливопровод или топливные трубки (кому как удобнее) к насосу, а после отворачивания аккуратно отсоедините данные трубки от него.

6 . Теперь когда топливопроводные трубки будут отсоединены, тогда возьмите в руки гаечный ключи или удлинитель с головкой, и с его помощью отверните все гайки которые крепят топливный насос к кузову автомобиля.

7 . Когда гайки будут откручены, подденьте прижимное кольцо аккуратно отвёрткой и после чего снимите его и отложите в сторонку.

8 . После чего извлеките двумя руками топливный насос из бака автомобиля.

Примечание! Насос извлекайте очень аккуратно и всегда помните о том, что поплавок который так же крепится к этому насосу находится во внутренней части бензобака и поэтому после вытаскивания топливного насоса, чуть его поверните на бок чтобы прошёл этот самый поплавок!9 . И в завершение после снятия бензонасоса, снимите резиновое уплотнительное кольцо со всех шпилек.

Примечание! Обратите своё внимание когда насос будет снят, чтобы во внутренней части бака ничего не осталось, в том случае если внутри бака останется стакан-накопитель, тогда его извлеките от туда и установите его либо на старый, либо (если он в хорошем состоянии) на новый насос, либо вообще выкиньте!Установка: Установка нового насоса, происходит в обратном порядке снятию

Какой бензин применять

Этот вопрос — один из самых актуальных для отечественных автолюбителей, ведь, с одной стороны — цены на бензин постоянно растут, и хочется сэкономить. Но, с другой стороны — качество топлива на большинстве заправок оставляет желать лучшего, а заправлять свое авто не пойми чем совсем не хочется.

Именно поэтому, следует придерживаться основного принципа — в паспорте 14-й указан именно 95-й бензин, значит им и нужно ее заправлять.

Бензин для ваз 2114

Правда, можно заметить и то, что многие хозяева 2114 заливают в нее исключительно 92-й бензин и, по их словам, не видят большой разницы в работе машины и в скорости износа составляющих бензосистемы. Следовать ли этим советам или же применять исключительно подходящее топливо — решать каждому самостоятельно.

Замена радиатора охлаждения на ВАЗ 2114. Снятие и установка

Ситуации, в которых требуется замена радиатора охлаждения на ВАЗ 2114 случаются не редко. Для этого необходимо соблюдать определенные правила, которые мы расскажем в этой статье.

Снятие радиатора

Система охлаждения ВАЗ 2114 не может нормально функционировать без качественной работы радиатора. Чтобы произвести замену, его необходимо снять. Но многие задаются вопросом: как это делать?Далее мы предлагаем вашему вниманию инструкцию, которая поможет вам ответить на этот вопрос

Важно помнить, что все действия нужно выполнять, когда двигатель находится в холодном состоянии.1. Первое, что нужно сделать – это открутить пробку расширительного бака.2

Далее снимаем пробки блока цилиндра и радиатора.3. В чистую тару сливаем рабочую жидкость.4. Далее необходимо отсоединить вентилятор радиатора, в том месте, где производит его питание.5. После этого нужно снять шланг расширительного бака.6. Далее отсоединить шланг от радиатора.7. Откручиваем гайки, которые держат кожух системы охлаждения.8. Держа радиатор, достаем кожух вместе с вентилятором.9. Теперь остается только достать радиатор ВАЗ 2114. Система охлаждения двигателя готова к дальнейшей работе.Если есть необходимость снятия электродвигателя, то можно разъединить кожух и Вентилятор.

СОСТАВЛЯЮЩИЕ ЭЛЕМЕНТЫ ТОПЛИВНОЙ СИСТЕМЫ

Устройство топливной системы ВАЗ 2114 состоит из следующих основных элементов:

• Бензобак;
• Топливный насос;
• Устройства для фильтрации бензина;
• Система трубопроводов;
• Топливная рампа;
• Форсунки;
• Блок для утилизации отходов.

Схема топливной системы

Разберем каждую составляющую по отдельности.

БЕНЗОБАК

Бензобак ВАЗ 2114 представляет собою емкость, сверенную из двух равных металлических частей. Из бака выведена горловина, в которую заливается бензин. Горловина соединена с баком посредством резинового патрубка и хомутов.

ТОПЛИВНЫЙ НАСОС

Бензонасос расположен непосредственно в баке. Он обладает датчиком уровня топлива, который передает на ЭБУ информацию о текущем количестве бензина. Бензонасос подсоединен к магистрали по которой бензин транспортируется к топливной рампе. Сам бензонасос состоит из нескольких частей – фильтров грубой очистки, проводки и электромотора, который и осуществляет перекачку топлива. Как свидетельствуют отзывы владельцев четырнадцатых, лучше всего зарекомендовали себя бензонасосы от немецкой компании BOSCH.

УСТРОЙСТВО ФИЛЬТРАЦИИ

Система впрыска топлива ВАЗ 2114 очень сильно зависит от качества используемых фильтрующих устройств. При плохом фильтре существенно снизится как КПД, так и долговечность работы всей системы.

На четырнадцатую ставятся неразборные фильтры с рабочим элементом из бумаги. Такие фильтры достаточно быстро забиваются, и менять их необходимо хотя бы раз на 10-15 тыс. километров пробега.

ТОПЛИВНАЯ РАМПА

Топливная рампа расположена на корпусе впускного коллектора. Её конструкция состоит из двух частей, разделенных между собой подпружиненной диафрагмой. Первая – топливная, в которой задается необходимый уровень давления бензина, вторая – воздушная, в ней нагнетается воздух, благодаря чему диафрагма сжимает топливную камеру, и меняет уровень давления в ней.

Рампа

СИСТЕМА ТРУБОПРОВОДОВ И ШЛАНГОВ

Для циркуляции бензина от бензобака до форсунок в четырнадцатой используются стальные топливные магистрали, расположенные на днище автомобиля. Система подачи топлива ВАЗ 2114 также предусматривает наличие обратного трубопровода, по которому излишек бензина от форсунок возвращается обратно в бензобак.

Владельцам ВАЗ 2114 рекомендуется тщательно следить за состоянием топливной магистрали, дабы избежать утечек бензина. Необходимо регулярно проверять трубы на предмет деформаций и коррозии.

ФОРСУНКИ

Форсунки представляют собою клапана, приводящиеся в действие электромагнитным управлением. Они обладают распылителем, с помощью которого топливо под давлением подается непосредственно в камеры сгорания.

Форсунки – одна из самых проблемных частей системы подачи топлива четырнадцатой (равно как и ВАЗ 2115 и ВАЗ 2113), срок службы которой непосредственно зависит от качества используемого бензина. Если фильтр тонкой очистки не выполняет свои функции в полной мере, то форсунки будут забиваться, и время от времени вам потребуется прочищать их на СТО (сделать это в домашних условиях очень проблематично).

Критическая поломка форсункок – замыкание, либо обрыв обмотки, после которого необходима замена вышедшей из строя детали.

БЛОК УТИЛИЗАЦИИ ОТХОДОВ

Стандарт экологической безопасности ЕВРО-3, которому соответствует ВАЗ 2114, предусматривает наличие камеры утилизации паров бензина, в качестве которого в четырнадцатой используется адсорбер с активированным углем. Адсорбер подключен к дроссельному узлу, из которого отсасываются все возникающие испарения.

Адсорбер

Уход за системой

Система питания ваз 2114 — довольно надежная, но вместе с тем — хрупкая конструкция

При ее эксплуатации важно следить, чтобы все составляющие были надежно соединены друг с другом, трубы топливной магистрали не имели искривлений, а шланги — протечек

Кроме этого, периодически (хотя-бы раз в год) следует демонтировать и очищать датчик горючего, расположенный в баке и соединенный с помпой.

Вызвано это тем, что он:

1. Отличается большой хрупкостью.
2. Подвергается перепадам температур.
3. Подвергается влиянию конденсата.
4. Активно окисляется при любой негерметичности системы.

Что же касается остального топливного тракта, то уход за ним заключается в использовании качественного горючего, периодической очистке, своевременной замене фильтров, а также промывке форсунок, производить которую необходимо не реже каждых 30.000 км.

Очистка топливной системы ваз 2114

Выполнить эту операцию можно практически на любом автосервисе, причем осуществляться она может двумя различными способами:

• промывкой специальным очистителем;
• очисткой ультразвуком.

Ни тот, ни другой способ не требует демонтажа форсунок или разборки топливной системы, что очень удобно. При этом, ультразвуковая очистка является более кардинальным решением — она может «вернуть к жизни» даже форсунки, не поддающиеся очистке специальной жидкостью.

В завершение стоит еще раз отметить очевидный факт — лучше своевременно проводить очистку и небольшой ремонт элементов топливной системы, чем впоследствии выполнять их дорогостоящую замену.

Составляющие компоненты топливной системы

Система подачи топлива представляет собой совокупность узлов и элементов, слаженная работа которых обеспечивает работу ДВС и всего автомобиля.

Бензобак

Бензобак, бак для топлива – емкость, куда заливается бензин. Емкость связана с двигателем посредством топливопроводов и шлангов. Его объем составляет 43 литра. Этого количества бензина хватает на 550 км пробега. Через специальную горловину топливо заливают, по мере его расхода. Горловина представляет собой отдельный узел, который присоединяется к патрубку бензобака и крепится специальным хомутом. Она выходит в заднее крыло со стороны переднего пассажирского сиденья. Такое размещение бензобака и горловины объясняется безопасностью транспортного средства.

Бензобак подлежит замене, если получает аварийные пробои, или стенки бака разрушаются вследствие коррозии настолько, что их нельзя заделать или заварить, и это приводит к вытеканию бензина. Небольшие протечки горючего устраняются ремонтными мероприятиями. В случае протечки шлангов на патрубках, течь устраняют, зажимая хомуты или меняя протекающие шланги.

Топливный насос

Топливный насос – это погружной насос, помещенный в люк бензобака. На верхней картинке бензобак изображен вместе с вмонтированным насосом.

А вот так бензонасос выглядит отдельно:

Сниженное давление в рампе служит причиной для его замены. Цена нового насоса составляет 700 рублей отечественный и до 2200 рублей за импортный.

Топливный фильтр

Топливный фильтр – очистное приспособление, через которое бензин проходит очистку, прежде чем оказаться в рампе. Это очистное устройство располагается под днищем транспортного средства, около выхлопной трубы. Поэтому для замены этого узла необходимо заезжать на яму, или поднимать автомобиль на эстакаду. На рисунке показан новый топливный фильтр для ВАЗ 2114:

Инжекторные двигатели весьма требовательны к качеству топлива, поэтому выбирать фильтр на ВАЗ-2114 следует с давлением 3-5 баррелей и пропускной способностью не более 5 микрон. Топливный фильтр относится к расходным узлам автомобиля. Его необходимо менять по мере заполнения твердыми частицами. Когда фильтр становится неспособным выполнять свою задачу, возрастает расход горючего, двигатель теряет в мощности, или начинает произвольно глохнуть.

Топливная рампа

Приспособление, выполняющее функцию распределителя. В рампе устанавливается требуемое давление и топливо направляется по форсункам. Конструктивно рампа представляет собой металлическую трубчатую планку, разделенную внутри на две секции, разъединенные пружинящей диафрагмой. Через одну секцию под заданным давлением подается топливо, а через другую закачивается воздух, который здесь же смешивается с бензином, превращаясь в топливно-воздушную смесь, подаваемую через форсунки в камеры сгорания. На фото рампа, приобретенная в магазине.А на следующем снимке работающее приспособление, установленное в автомобиле.

Форсунки

Форсунка – это миниатюрный клапан с электромагнитным управлением и распылителем, через который бензин вспрыскивается под заданным давлением в камеру ВС. Число форсунок совпадает с количеством камер в ДВС. Электромагнитные клапаны для вспрыска – это один из самых капризных элементов топливной системы. Они часто засоряются и нуждаются в регулярной прочистке. Другим распространенным дефектом форсунок является замыкание, и тогда их меняют на новые. На рисунке продемонстрирована схема устройства форсунки.

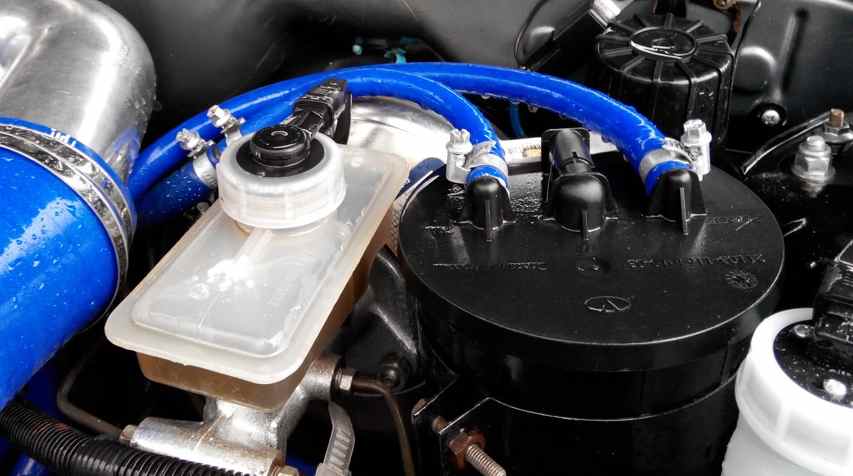

Блок утилизации отходов (адсорбер)

Иначе этот узел называется камерой утилизации паров бензина. Его установка была предписана стандартом экологической безопасности ЕВРО-3. Камера представляет собой адсорбер с активированным углем, на который возлагается задача – поглощать пары бензина. Адсорбер соединяется с дросселем, из которого он поглощает испарения. Камера представляет собой комплекс следующих деталей и узлов:

• Непосредственно адсорбер состоящих из активированного угля;
• Клапан продувки. Неисправность этого механизма влияет на давление в системе, так как, если он не откроется и не выпустит пары, они будут скапливаться;
• Гравитационный клапан включается в работу при критических ситуациях, когда возникает опасность перетекания бензина через горловину;
• Сепаратор паров возвращает собранные пары бензина в топливный бак;
• Соединительные трубки паропровода связывают элементы агрегата в цельную систему;
• Клапана, адсорбера;
• Трубка сброса топлива;
• Дополнительные шланги.

На рисунке показана схема узлов адсорбера, одного из элементов топливной системы ВАЗ 2114.

Принцип работы

На Ладах 2108, ставились разные моторы, от 1100 кубов, до 1500. При этом, устройство карбюратора абсолютно не менялось. Отрегулировать подачу топлива, для более мощного двигателя, помогали увеличенные отверстия жиклеров.

Принцип работы довольно сложный. Бензин проходит через фильтр, на входном отверстии карбюратора. Там же, находится клапан, который не дает уменьшатся количеству бензина в камере.

Из камер, бензин, через жиклеры, подпадает в колодцы, где перемешивается с кислородом, и образовывает горючую смесь. Часть бензина берет жиклер холостого хода, также перемешивая его с воздухом. Остальная смесь впрыскивается под заслонку. На месте, где происходит данный впрыск, устанавливаются два винта – качества топлива и его количества. Благодаря им, можно отрегулировать количество оборотов двигателя, и подачу бензина. Настройка карбюратора ВАЗ 2108 проводится с помощью плоской отвертки.

Экономайзер служит для надбавки топлива в камеру сгорания, при полном открытии дроссельных заслонок.

Эконостат, также отвечает за дополнительное поступление бензина, но, в отличии от экономайзера, пропускает его через жиклер. Работать эконостат начинает при развитии максимальной мощности двигателем.

Ускорительный насос, в карбюраторах «Солекс», служит для распыленного впрыска топлива в поплавковую камеру. Активируется при резком нажатии на педаль газа, то есть при разгоне. Его устройство, также предусматривает остановку топлива, при отпущенной педали газа. Это обезопасит смесь, находящуюся в поплавковой камере, от чрезмерного подсоса воздуха.

Распылитель ускорительного насоса

Пусковое устройство устанавливается для того, чтоб повысить количество бензина, подающегося в поплавковую камеру. В основном, используется для пуска двигателя «на холодную». Увеличение или уменьшение подачи топлива проводится вручную, с помощью подсоса.

После того, как смесь будет готова, она подается в камеру сгорания, через отверстие впускного коллектора. Так, как карбюратор «Солекс» устанавливался на всех модификациях двигателя ВАЗ 2108, то отличие между ними может быть только в размере отверстия коллектора

Поэтому, обязательно обратите внимание на диаметр отверстия, и на размер прокладки. Это Вам пригодится в том случае, если Вы будете проводить ремонт

Предназначение

Начальная точка, откуда поступает бензин – бензобак. Он представляет из себя 40-ка литровую канистру, которая абсолютно герметична. Если автомобиль эксплуатируется длительное время (около 5 – 10 лет), то на стенках бака образуется ржавчина. Небольшие ее части, омываются бензином и оседают на дне. При движении по неровностям, кусочки ржавчины поднимаются, и попадают в топливную систему.

Учитывая то, что сечение жиклеров очень маленькое, для того, чтоб их полностью закрыть, достаточно будет нескольких частиц ржавчины. Так вот, чтоб этого не произошло, на автомобиле используется топливный фильтр, который задерживает в себе весь мусор из бака.

Также, при длительном простое автомобиля, пары бензина в бензобаке поднимаются вверх, а водянистая часть остается внизу. В таком случае, если завести двигатель, бензин будет подаваться в систему вместе с водой. Тогда, топливный фильтр ВАЗ 2114, задерживает в себе воду, и пропускает только бензиновые испарения.

Конечно, не один очистительный элемент, не служит очень долго. Данная деталь постоянно засоряется, и ей очень часто нужна замена. Благо, стоит данная деталь не дорого, и его покупку может позволить себе любой автовладелец.

Принцип работы основных элементов топливного агрегата

Топливная система ВАЗ 2114

Емкость для хранения горючих материалов

Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.

Бензонасос

Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.

Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.

Рампа

Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.

При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.

Датчик контроля горючей смеси

Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.

Почему датчик часто выходит из строя?

В связи с:

• хрупкостью корпуса;
• частых перепадов температур;
• образования конденсата в баке;
• при использовании некачественной горючей смеси;
• окисление контактов при нарушении герметизации.

Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто

Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево.

Шланги и трубопроводы

Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.

Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.

Магистраль

Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.

При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату.

Рекомендуем

• https://vaz-2114.info/shema-toplivnoj-sistemy-vaz-2114-inzhektor-8-klapanov/
• https://autovaz-2114.ru/fuel-system/iz-chego-sostoit-toplivnaya-sistema-vaz-2114-ustrojstvo-i-sxema/
• https://nadomkrat.ru/ustroistvo-avtomobiley/toplivnaya-sistema/toplivnaya-sistema-vaz-2114

Топливная рампа ВАЗ 2114

Топливная рампа служит для установки на нее форсунок. Она представляет собой трубку или полую планку, торцы которой с обеих сторон заварены. При помощи двух болтов ее крепят к впускной трубе на коллекторе.

Топливная рампа ВАЗ 2114

Поддерживается давление в топливной рампе у ВАЗ 2114 перед форсунками за счет регулятора давления топлива. При этом напор горючего должен быть выше, нежели давление во впускном коллекторе, иначе топливо из форсунок не будет впрыскиваться и создавать смесь. У топливной рампы давление должно поддерживаться в строго ограниченных пределах — от 2,9 до 3,3 кг/см.кв.

Замерить давление в топливной рампе необходимо, если возникли проблемы с топливной системой. Убедитесь перед работой, что ТС герметична, отсутствуют микротрещины и протекания, иначе показатели манометра будут недостоверными.

1. В конец приготовленного шланга вставьте манометр и плотно его закрепите, используя хомут.
2. На штуцере давления горючего, который находится на свободном торце рампы, открутите колпачок из пластика. Он закрывает ниппель.
3. Поставьте пустое ведро, чтобы собрать бензин, нажмите на ниппель и стравите остатки давления в рампе.
4. Не убирайте ведро, открутите ниппель.
5. Наденьте на штуцер свободный конец шланга, а на свободный натяните хомут.
6. Затяните на штуцере хомут, чтобы избежать подтеканий.
7. Подкачайте топливо в рампу при помощи бензонасоса.
8. Запустите зажигание, проверьте показания манометра. Как правило, оно составляет 2,9-3,1 кг/см.кв, но не меньше. Если показания упали до нуля, тогда регулятор давления или обратный клапан насоса вышли из строя.
9. Теперь проверьте на холостом ходу. Запустите мотор, посмотрите на показания прибора манометра. Норма — это показатель не меньше 2,5. Если происходит пульсация при этом, датчик поднимается и опускается на 0,2, тогда следует прочистить фильтр грубой очистки.
10. Перед проверкой давления в рампе для инспекции РДТ, снимите с него вакуумный шланг, который идет из выпускного коллектора. При этом давление должно стать 3,0-3,3. Если изменения не произошли или они минимальные, тогда вероятнее всего топливный насос вышел из строя.
11. Отключайте обратку и проверяйте давление при таких условиях. Пережмите обратный шланг от РДТ к баку плоскогубцами. Тогда напор вырастает до 6-7. Если показатели ниже, тогда насос износился. Показатель 4,0 свидетельствует о необходимости очистить трубопровод и фильтр тонкой очистки.
