Этапы
- Работы начинаются с поднятия капота автомобиля ВАЗ 2107. В первую очередь следует отсоединить минусовую клемму на аккумуляторе. Далее снимается панель радиоприемника.
- Нажав на рычаг КПП, следует вставить отвертку либо другой подходящий инструмент в отверстие втулки запорного типа, отодвигая ее вниз, вывести из стержневой полости.
Снимаем рукоятку
Затем стержень рычага нужно вытянуть из рычага коробки передач. С помощью пинцета из вытащенного стержня извлекается резиновая демпфера рычага.
Воспользовавшись двумя отвертками, следует разжать лепестки самой верхней втулки и снять ее с рычага. Затем необходимо снять еще две втулки: нижнюю резиновую (А) и запорную (Б). Снятие втулок с рычага
Сдвинув обивку на полу, с помощью крестовой отвертки откручивают четыре самореза, удерживающие крышку, прикрывающую отверстие вокруг ручки.
Освобожденную крышку снимают вместе с уплотнителем в виде поролона с рычага. Снимаем крышку с уплотнителем
С помощью отвертки откручивают два болта, которые держат чехол ручника. Теперь чехол можно снять. Далее следует окрутить все болты на полу, которыми прикручен коврик в передней части автомобиля.
Отодвинув передние сиденья до упора назад, следует открутить болты, удерживающие крепления салазок, по которым двигаются сиденья в автомобиле ВАЗ 2107. Затем надо снять металлические накладки на порогах обеих дверей, открутив по четыре болта с каждой стороны.
Когда будут откручены все болты, нужно свернуть коврик, надеть кольцо, которое находится в коврике, на кулису. Открутив два болта, удерживающих крышку кулисы, необходимо снять ее с посадочного места.
Затем следует снятие шланга, через который поступает теплый воздух в воздушный фильтр.
Далее необходимо снять приемную трубу системы выпуска газов.
Открутив гаечным ключом все болты, удерживающие стартер на картере сцепления, следует стартер сдвинуть вперед.

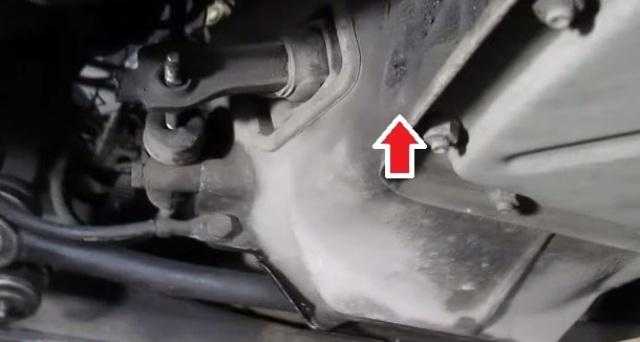

Отвернув пробку на сливном отверстии картера сцепления, необходимо слить все масло, находящееся в нем, в приготовленную емкость.
Далее с машины снимается глушитель, отсоединяется муфта кардана от фланца коробки.
На следующем этапе нужно отсоединить выключатель от фонарей заднего хода, расположенный с правой стороны коробки.
С помощью пассатижей или руками следует ослабить гайку, удерживающую трос спидометра, а затем отсоединить кончик троса от редуктора. Отсоединяем трос от редуктора
Далее снимают рабочий цилиндр сцепления, оставляя на нем шланг.
На следующем этапе с помощью торцевого ключа на 10 откручивают болты на крышке картера сцепления (четыре на первых моделях ВАЗ 2107, на более поздних – два), чтобы ее снять.
Потом необходимо снять карданную передачу, открутить две гайки, с помощью которых крепится поперечина к кузову ВАЗ 2107.
Так как КПП весомая, под нее необходимо подставить приготовленную надежную подпорку. Устанавливаем надежную подпорку Используя торцовый ключ на 19, необходимо открутить четыре болта, благодаря которым картер сцепления крепится к блоку цилиндров. Откручиваем гайки крепления КПП к картеру сцепления
Далее следует отодвинуть картер от блока цилиндров, вставив в пространство между этими комплектующими отвертку. Таким способом картер сцепления снимают с направляющих втулок.
Чтобы освободить вал, надо сместить коробку передач назад и держать ее в таком положении пока не будет выведен первичный вал из ступицы ведомого диска. Одновременно следует первичный вал впрессовывать из внутреннего кольца подшипника. Сдвигаем коробку назад
На завершающем этапе производится снятие КПП.
Нельзя для опоры конца первичного вала коробки передач использовать упорный фланец корзины сцепления.
Основные элементы сцепления
Для осуществления замены сцепления следует точно представлять себе его устройство. В ВАЗ-2107 управление этим узлом производится с помощью расположенной под рулем педали. Нажим на нее отключает муфту от коробки передач, соответственно, отпускание – присоединяет. Рассматриваемый узел легко поддается регулировке, и его нетрудно поменять.
В модели ВАЗ-2107 устанавливается однодисковая муфта, оснащенная центральной пружиной. Данная схема имеет ряд преимуществ:
- надежность;
- невысокая стоимость;
- простота ухода.
Поменять «родные» диски нетрудно на те, что ставятся на другие модели ВАЗ. Полностью соответствуют детали для:
- 2103 (объем мотора до 1,5 литра);
- 2121 (до 1,7 л).
Ведомый диск сцепления ВАЗ именуется «барабаном». У него на обеих сторонах есть накладки и особые прорези, увеличивающие упругость. Также имеется 8 пружин, уменьшающих динамическую нагрузку.
К ведомому диску присоединена КПП, корзина же прикреплена к силовому агрегату. При движении обе детали плотно прижимаются друг к другу и вращаются синхронно.
Для модели 2107 могут использоваться ведомые диски от 2106 или 2103. Некоторые умельцы заменяют барабан деталью от 2121 (Нива).
Следующий элемент сцепления – выжимной подшипник. Обычно именно он чаще всего выходит из строя. Элемент присоединяется к педали с помощью вилки. Любое нажатие значительно увеличивает нагрузку на деталь, а потому она относительно быстро ломается.
Чтобы поменять подшипник, в любом случае потребуется разбирать диски. Вместо стандартного элемента (обозначается 2101) многие берут тот, что предназначен для ВАЗ-2121.
Такой подшипник надежнее, но при этом необходимо будет непременно поменять корзину, иначе педаль станет слишком жесткой.
Следующая часть сцепления – это вилка. С ее помощью перемещается выжимной подшипник и отводится муфта. Поломка данной детали приводит к невозможности отключения всего узла. Рекомендуется поменять вилку, даже если сцепление продолжает, пускай и нестабильно, но работать, так как в противном случае оно скоро полностью выйдет из строя.
ОПИСАНИЕ КПП ВАЗ 2107
Само собой, технологии 6-ти и более ступеней переключения передач, а уж тем более с автоматической селекцией едва ли добрались до ВАЗ 2107 – в её основе инженерами заложена старая добрая механическая пятиступенчатая трансмиссия. Впрочем, вряд ли заднеприводному старожилу автомира необходимо что-то большее.
коробка передач ваз 2107
На спортивные лавры он не претендует, поскольку количество лошадей под капотом годится только на то, чтобы сдвинуть автомобиль с места и поддерживать безопасную для водителя и пассажиров скорость до 120-130 км/ч. Крутящий момент, хоть и тоже совсем небольшой, зато «5-ступка» прекрасно перерабатывает и передаёт его на колёсную базу.
Простота – залог успеха, как известно, и хотя бы в этом смысле конструкторы автомобильного не прогадали с коробкой «семёрки». В сравнении с аналогичными механизмами у иномарок, коробка семёрки не имеет излишеств и делает упор на проверенное временем устройство. Как показывает практика, регулярная замена масла в КПП и пренебрежение забавами наподобие резких разгонов с места смогут продлить жизнь трансмиссии вплоть до нескольких сотен тысяч километров пробега.
Из очевидных недостатков коробки можно отметить издаваемый ей во время эксплуатации шум. Его уровень невозможно уменьшить никакими манипуляциями. А учитывая плохую звукоизоляцию салона ВАЗ 2107, это может доставить значительный дискомфорт всем, кто в нём находится. Однако если использовать машину исключительно как «рабочую лошадку», чтобы добираться из пункта «А» в пункт «Б», на это можно просто не обращать внимания.
Повышенная шумность
После разборки нужно провести дефектовку деталей коробки. Если замечен сильный износ зубьев шестерни, они подлежат замене. Замену шестерен лучше производить по очереди. Чтобы не попутать шестерни.
Очень многие шестерни имеют стопорные кольца. Такую же дефектовку проходят и синхронизаторы. Заметив хоть незначительный их износ или повреждения – они заменяются.
Особое внимание нужно приделить состоянию подшипников. Они не должны иметь люфта, появления глубоких беговых дорожек шариков
Хотя, даже если подшипник внешне и выглядит исправным его лучше заменить. Этим исключается возможность появления шума после сборки коробки.
Самопроизвольное выключение скорости
Если же ремонт коробки передач ВАЗ-2107 связан с самопроизвольным выключением какой-либо передачи, то в таком случае пристальному вниманию подлегают ползуны и фиксаторы.
Нужно осмотреть состояние посадочных мест фиксаторов. Если края посадочных мест имеют сильный износ, то ползуны нужно заменить.
Еще один метод восстановления посадочных мест используют некоторые умельцы. Для этого на посадочные места наносится слой металла при помощи сварочного аппарата. А затем при помощи болгарки в нанесенном металле вырезаются новые посадочные места.
Метод довольно прост, но не очень эффективен, поскольку нанесенный металл по своей структуре мягче, а значит, износ его будет значительно быстрее.
Фиксаторы, при ремонте желательно заменить, так же, как и пружины, которые поджимают их к ползунам.
Делается это потому, что пружины постоянно находятся в поджатом состоянии и со временем сседаются, из-за чего не создают должного усилия на фиксаторы.
Если у Вас были проблемы с люфтом именно во втулках, то заранее нужно приобрести ремкомплект ручки кпп ваз 2107 и после её демонтажа.
Перед началом работ приготовьте отвертку.
- Установите коробку в нейтраль.
- Сдвиньте чехол.
- Выдавите отверткой запорную втулку демпфера вниз.
- Снимите стержень с набалдашником.
- Извлеките из него оставшиеся втулки.
- Замените их в обратном порядке как на картинке.
Перед установкой на место полностью соберите стержень с втулками, наденьте его не рычаг и резко ударьте вниз, чтобы посадить его на место.

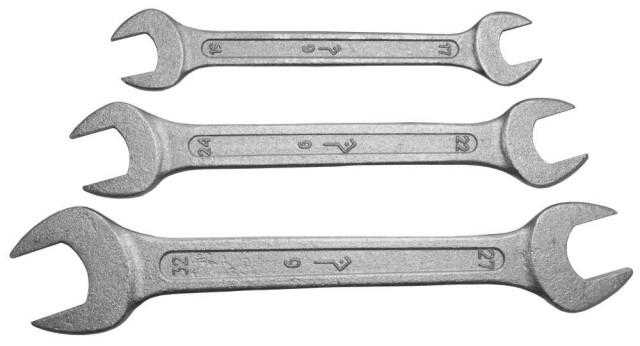

Если необходимо заменить полностью кулису, то к отвертке добавьте ключ на 10 (лучше торцовый или головку):
- снимите декоративную панель;
- открутите пыльник;
- ключом на 10 открутите механизм;
- извлеките его из коробки.
После ремонта или при замене сборка производится в обратном порядке.
Качество ремкомплектов втулок оставляет желать лучшего и люфт стержня остается достаточно велик, поэтому некоторые вместо пластиковых и резиновых втулок просто подбирают по размеру простой шланг и крепят на него.
Советы, которые помогут долго не задумываться о замене механической коробки
Несмотря на свою относительно высокую надежность, механическая КПП требует соблюдения определенных правил эксплуатации. Это необходимо для длительного срока службы агрегата и его бесперебойной работы в течение всего срока.
- Стиль вождения. Разгон рывками на высоких оборотах способствует выходу из строя не только механической коробки передач, но и двигателя автомобиля. Поэтому передачи переключать следует плавно, в соответствии с текущей скоростью движения. Таким образом обеспечивается комфортная и динамичная передача крутящего момента от двигателя к колесам, снижается износ мотора и КПП за счет уменьшения нагрузки.
- Своевременное обслуживание МКПП. Трансмиссионное масло меняется как минимум раз в 3 года либо через каждые 40-50 тысяч км пробега (у некоторых моделей авто этот интервал увеличен). Срок замены жидкости устанавливается производителем и указывается в руководстве по эксплуатации конкретного автомобиля.
- Качество трансмиссионных жидкостей и запчастей. Замена масла механической коробки передач и ремонт этого агрегата выполняются достаточно редко. Поэтому на приобретении качественных запчастей и рекомендованных жидкостей экономить не стоит.
- Своевременное ТО. Уровень трансмиссионной жидкости желательно проверять через каждые полгода эксплуатации либо по достижении 15 тысяч км пробега после предыдущей проверки. При необходимости масло следует доливать до требуемого уровня. Если автомобиль эксплуатируется в экстремальных условиях либо стиль езды достаточно агрессивен, период между проверками можно сократить.
Соблюдая эти несложные правила, вы обеспечите механической коробке передач своего авто долгую работу. Тем более, в отличие от «автомата» МКПП не столь требовательна в обслуживании.
Правила разборки и сборки КПП
Если пользователь никогда не сталкивался с ремонтом такого сложного узла, к процедуре следует тщательно подготовиться.
- Разборка механизма выполняется только после его полной очистки от грязи.
- Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
- Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
- При разборке агрегаты складываются в последовательности демонтажа.
- Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
- Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
- Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
- Сборка агрегата осуществляется исключительно в обратной последовательности.
- Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.
Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.
Пятиступенчатая МКПП
На «Жигулях» седьмой модели установлена пятиступенчатая коробка передач, имеющая пять скоростей вперед и одну назад.
Изготовлена она из дюралюминия, имеет аналогичные крышки спереди и сзади. Спереди к коробке при помощи шпилек крепится кожух сцепления. Снизу на устройстве установлена крышка из стали. Между корпусом коробки и каждой крышкой уложены уплотнительные прокладки.
Передняя крышка соединена с кожухом сцепления при помощи запрессовки. В ней отверстие для выхода первичного вала и установки манжеты.
Внутри коробки в определенном порядке установлены валы с шестернями, синхронизаторами и устройствами для переключения передач. Справа имеется заливное отверстие для масла, снизу — сливное отверстие с магнитной пробкой.
Внизу слева на крышке выходит трос спидометра, который приводится вторичным валом при помощи шестеренчатого зацепления.
Рычаг переключения скоростей находится сверху. Состоит из устройства выбора передач, штоков и механизма фиксации. К рычагу сверху крепится рукоятка. Вся эта конструкция крепится к крышке при помощи трех шпилек.
Вид коробки передач:
- Кожух муфты сцепления.
- Сапун.
- Корпус коробки.
- Крышка задняя.
- Рычаг переключения скоростей.
- Корпус рычага.
- Фланец муфты.
- Гайка.
- Привод спидометра.
- Крышка поддона.
- Отверстие для заливки.
Детали в разобранном виде:
- Вилка для включения 3-й и 4-й передач.
- Вилка для включения 1-й и 2-й передач.
- Крепеж для вилки.
- Граверная шайба.
- Шток вилки для включения 1-й и 2-й передач.
- Сухарь.
- Шток вилки для включения 3-й и 4-й передач.
- Рычаг переключения скоростей.
- Шток вилки для включения 5-й передачи и заднего хода.
- Сухарик.
- Сухарик.
- Пружина фиксатора 5-й передачи и заднего хода.
- Крышка фиксаторов с прокладкой.
- Пружины фиксаторов.
- Шариковые фиксаторы.
- Вилка для включения 5-й передачи и заднего хода.
- Втулка.

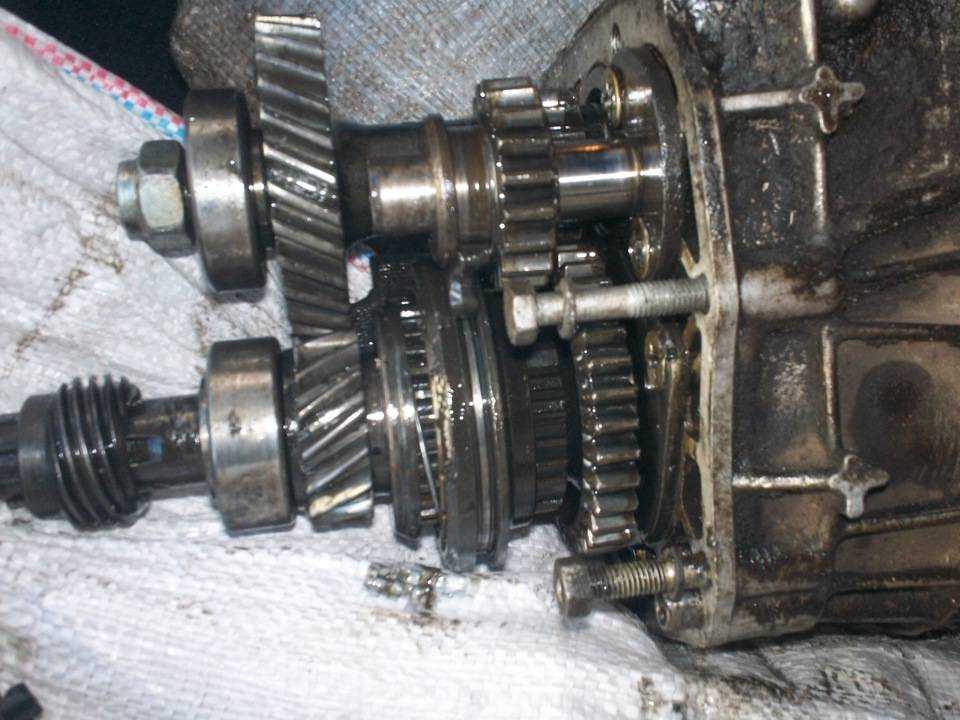

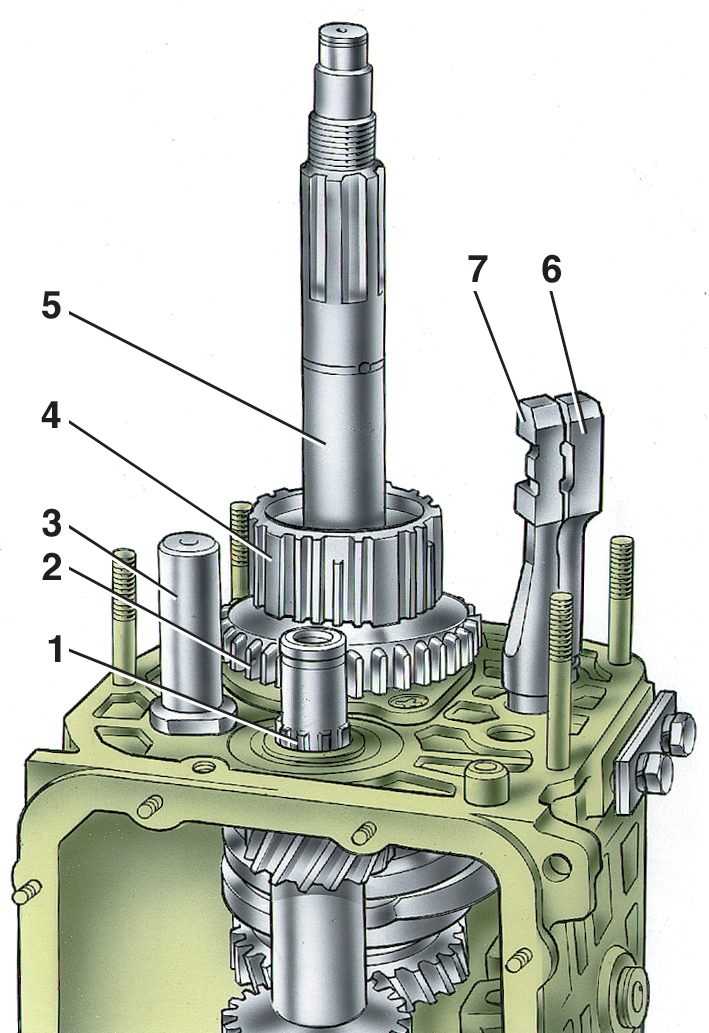

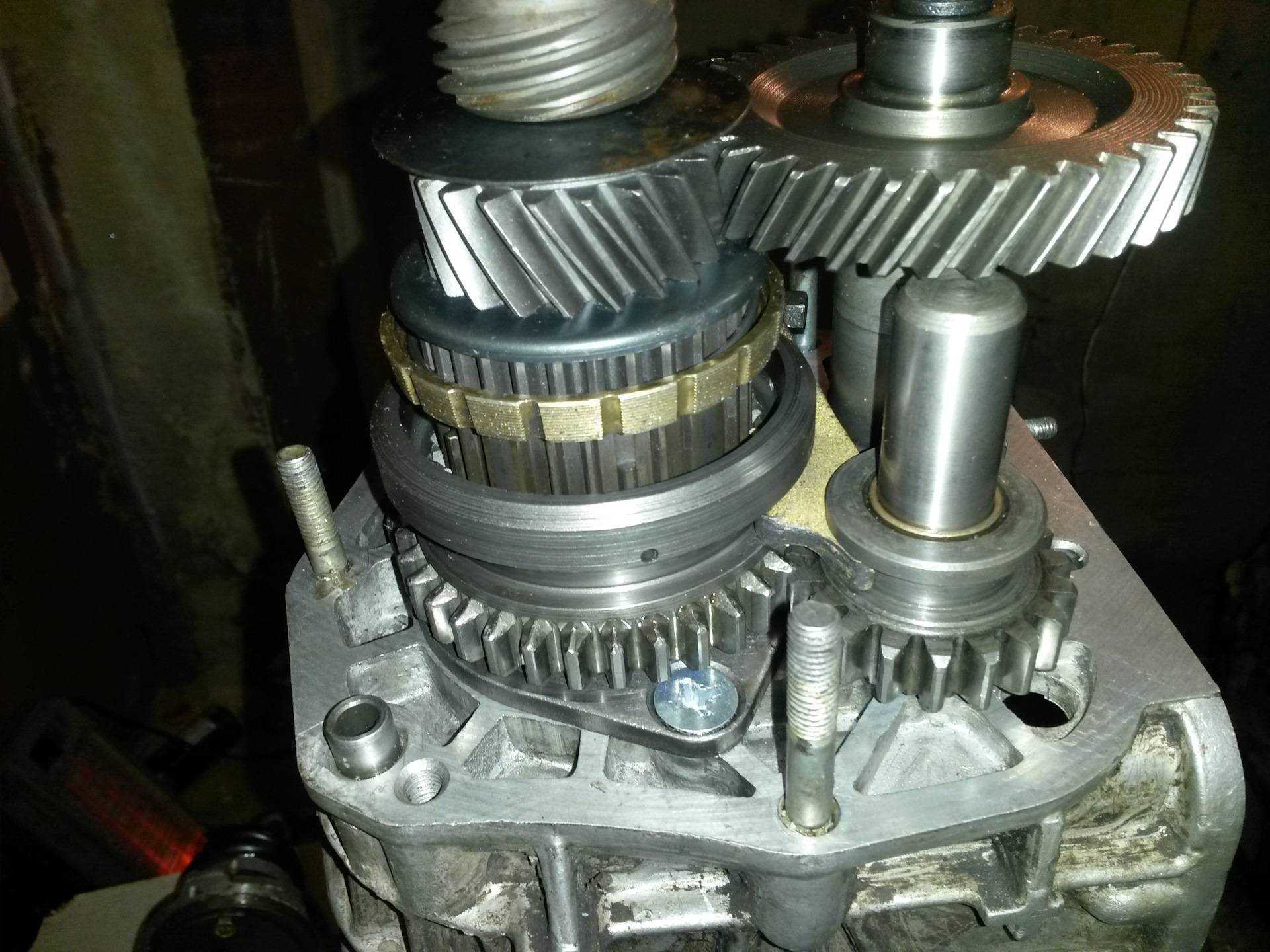

Движущие части коробки передач:
- Промежуточный вал.
- Передний подшипник промежуточного вала.
- Задний подшипник первичного вала.
- Первичный вал с шестерней 4-й передачи.
- Муфта синхронизатора 3-й и 4-й передач.
- Ступица муфты синхронизатора.
- Муфта синхронизатора 1-й и 2-й передач.
- Ступица муфты синхронизатора.
- Передний подшипник вторичного вала.
- Вторичный вал.
- Промежуточный подшипник вторичного вала.
- Задний подшипник вторичного вала.
- Муфта синхронизатора 5-й передачи.
- Ступица муфты синхронизатора.
- Шестерня передачи заднего хода.
- Шестерня с синхронизатором 5-й передачи.
- Шестерня привода спидометра.
- Блок шестерен 5-й передачи и передачи заднего хода.
- Подшипник блока шестерен.
- Промежуточная шестерня заднего хода.
- Ось промежуточной шестерни заднего хода.
- Задний подшипник промежуточного вала.
- Шестерня с синхронизатором 1-й передачи.
- Шестерня с синхронизатором 2-й передачи.
- Шестерня с синхронизатором 3-й передачи.
Устройство КПП
В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.
Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:
| 1 | Нижняя крышка; | 40 | Игольчатый подшипник переднего конца вторичного вала; |
| 2 | Пробка заливного и контрольного отверстия; | 41 | Упорная шайба пружины синхронизатора; |
| 3 | Зубчатое колесо второй передачи промежуточного вала; | 42 | Зубчатый венец синхронизатора четвертой передачи; |
| 4 | Зубчатое колесо третей передачи промежуточного вала; | 43 | Скользящая муфта синхронизатора третьей и четвертой передач; |
| 5 | Промежуточный вал; | 44 | Ступица скользящей муфты синхронизатора третьей и четвертой передач; |
| 6 | Передний подшипник промежуточного вала; | 45 | Стопорное кольцо синхронизатора; |
| 7 | Болт зажимной шайбы; | 46 | Блокирующее кольцо синхронизатора; |
| 8 | Зажимная шайба переднего подшипника промежуточного вала; | 47 | Пружина синхронизатора; |
| 9 | Зубчатое колесо постоянного зацепления промежуточного вала; | 48 | Зубчатое колесо и зубчатый венец синхронизатора третьей передачи; |
| 10 | Шестерня постоянного зацепления первичного вала; | 49 | Зубчатое колесо и зубчатый венец синхронизатора второй передачи; |
| 11 | Пружинная шайба; | 50 | Вторичный вал; |
| 12 | Стопорное кольцо; | 51 | Зубчатое колесо и зубчатый венец синхронизатора первой передачи; |
| 13 | Задний подшипник первичного вала; | 52 | Втулка зубчатого колеса первой передачи; |
| 14 | Сальник первичного вала; | 53 | Промежуточный подшипник вторичного вала; |
| 15 | Передняя крышка коробки передач; | 54 | Стопорная пластина промежуточного подшипника; |
| 16 | Установочное кольцо подшипника; | 55 | Зубчатое колесо заднего хода вторичного вала; |
| 17 | Картер сцепления; | 56 | Упругая подушка демпфера рычага переключения передач; |
| 18 | Первичный вал коробки передач; | 57 | Резиновая втулка демпфера; |
| 19 | Выключатель фонаря заднего хода; | 58 | Распорная втулка демпфера; |
| 20 | Зубчатое колесо заднего хода промежуточного вала; | 59 | Запорная втулка демпфера; |
| 21 | Промежуточное зубчатое колесо заднего хода; | 60 | Внутренний чехол рычага переключения передач; |
| 22 | Вилка включения заднего хода; | 61 | Сальник заднего подшипника вторичного вала; |
| 23 | Оттяжная пружина рычага переключателя передач; | 62 | Фланец эластичной муфты карданного вала; |
| 24 | Болт оттяжной пружины; | 63 | Гайка; |
| 25 | Направляющая чашка рычага переключения передач; | 64 | Уплотнитель центрирующего кольца; |
| 26 | Шаровая опора рычага; | 65 | Стопорное кольцо центрирующего кольца; |
| 27 | Сферическая шайба; | 66 | Центрирующее кольцо; |
| 28 | Пружина; | 67 | Задний подшипник вторичного вала; |
| 29 | Рычаг переключения передач; | 68 | Пробка сливного отверстия; |
| 30 | Вилка включения первой и второй передач; | 69 | Грязеотражатель; |
| 31 | Вилка включения третьей и четвертой передач; | 70 | Шестерня привода спидометра; |
| 32 | Шток вилки включения первой и второй передач; | 71 | Привод спидометра; |
| 33 | Шток вилки включения третьей и четвертой передач; | 72 | Задняя крышка коробки передач; |
| 34 | Блокировочные сухари; | 73 | Ось промежуточного зубчатого колеса заднего хода; |
| 35 | Шток вилки включения заднего хода; | 74 | Задний подшипник промежуточного вала; |
| 36 | Шарик фиксатора штока; | 75 | Шестерня первой передачи промежуточного вала; |
| 37 | Пружина фиксатора; | 76 | Картер коробки передач; |
| 38 | Крышка фиксаторов; | 77 | Скользящая муфта синхронизатора первой и второй передач. |
| 39 | Сапун; |
Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:
- 1-я – 3,67;
- 2-я – 2,10;
- 3-я – 1,36;
- 4-я – 1,00;
- Задняя – 3,53;
Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).
Этапы работы
Снять коробку без ямы или эстакады нельзя. После того как автомобиль оказался на яме, отключите аккумулятор, включите стояночный тормоз. Теперь можно приступать к работе, а проходит она в следующих этапах:
- Необходимо вытянуть рычаг.
- Снимаем крышку с уплотнителем.
- После снимается чехол и коврик.
- Снимаем шланг, через который поступает теплый воздух, а потом приемную трубу системы выпуска газов.
- Сдвигаем стартер вперед.
- Сливаем все масло в уже ранее подготовленную емкость.
- Отсоединяем муфту кардана и глушитель.
- Снимаем цилиндр сцепления.
- Снимаем карданную передачу, предварительно избавляясь от предохранителей.
- Откручиваем все оставшиеся болты и снимаем коробку передач.
На данном этапе мы полностью сняли коробку, и теперь можем проводить с ней ремонтные процедуры либо провести ее полную замену на новую. Сам процесс нельзя назвать простым, и начинающий автолюбитель точно с ней не справится без подробного обучающего видео. А поэтому обратитесь за помощью к Интернету, прежде чем начать какие-то работы. Посмотрите видео от профессионалов, которые наглядно показывают каждый этап работы.
Неисправности
Каждый автовладелец с опытом начинает чувствовать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок КПП связаны с износом трущихся деталей, потому что они испытывают во время движения постоянную значительную нагрузку. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, именно поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше обратить время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет выполнить и тем меньше это будет стоить.
Рекомендуется регулярно проверять место стоянки автомобиля на наличие пятен для контроля утечки технических жидкостей
Как заменить?
Если вы понятия не имеете, что представляет собой ВПС или как выглядит диск сцепления, то доверьте работы по ремонту подшипника профессионалам. Если же вы думаете, что сможете справиться с этим, то предлагаем вам ознакомиться с нашим мануалом по ремонту авто.
Какой выбрать?
Выбор ВПС является первым пунктом, который необходимо выполнить, если вы решили произвести замену элемента.
В выборе элемента нет ничего сложного. На классические модели ВАЗ (2010 — 2107) устанавливается выжимной подшипник одного образца. Просто купите в автомагазине или на рынке соответствующую деталь, указав модель вашего транспортного средства. Чтобы вам было более понятно, как выглядит ВПС, можете посмотреть на нее на приведенном фото.
Загрузка …
Что понадобится?
Что вам потребуется для замены ВПС:
- непосредственно сам новый ВПС;
- отвертка с плоским наконечником;
- набор гаечных ключей;
- смазка «Литол-24»;
- домкрат в качестве опоры.
Новый выжимной подшипник для ВАЗ 2107
Отвертка с плоским наконечником: понадобится для того, чтобы отжать пружины, крепящие ВПС к вилке сцепления
Набор гаечных ключей — потребуется для откручивания различных болтов, крепящих коробку переключения передач к кузову автомобиля
Литол-24 — понадобится для смазки шлицевой части первичного вала
Домкрат — необходим в качестве опоры для коробки переключения передач
Также в качестве опоры подойдут и обычные кирпичи
Пошаговая инструкция
ВПС находится в коробке передач, в частности — там, где агрегат соединяется с механизмом сцепления.
Поэтому для начала вам нужно произвести демонтаж коробки переключения передач. Отметим, демонтировать ее полностью не обязательно, достаточно будет отодвинуть от сцепления. От КПП нужно отсоединить карданный вал, который крепится при помощи трех болтов.
Когда болты откручены, КПП можно отсоединить от блока цилиндров вместе с картером сцепления. Далее, вам нужно открутить поперечную часть опоры ДВС от корпуса 2107. Открутив гайки, можно снять агрегат. Таким образом, с одной стороны ваш агрегат будет висеть на трубе глушителя, а с противоположной стороны поставьте КПП на опоры. Для этого можно использовать домкрат.
Когда агрегат КПП демонтирован, вы получаете доступ к корзине механизма. Вам необходимо открутить шесть болтов, которые крепят корзину к маховику. Чтобы отвести корзину, можно использовать отвертку, но следите за тем, чтобы маховик оставался в одном положении.
Сделав это, вы увидите подшипник, который крепится к вилке механизма при помощи пружин. Возьмите подготовленную отвертку и отведите пружины в стороны.
Когда пружины разведены, ВПС нужно потянуть вдоль ведомого вала механизма на себя. Это делается для того, чтобы снять элемент.
После этого, когда ВПС демонтирован, концы пружинки, которая крепила его к вилке КПП, можно разжать. Если вы заметили, что износился не только выжимной подшипник, но и пружинка, то ее также лучше заменить.
Монтаж элемента происходит в порядке, обратном снятию
Обратите внимание, непосредственно перед монтажом ВПС шлицевую часть первичного вала следует промазать смазкой, к примеру «Литолом-24». Это делается для того, чтобы в будущем избежать появления неисправностей непосредственно со шлицевой частью
Учтите, что смазывается она недостаточно, в результате чего трение между элементами растет, от чего детали выходят из строя раньше.
Красной стрелкой на фото отмечено место расположения ВПС: за защитой установлена вилка, которая держит подшипник

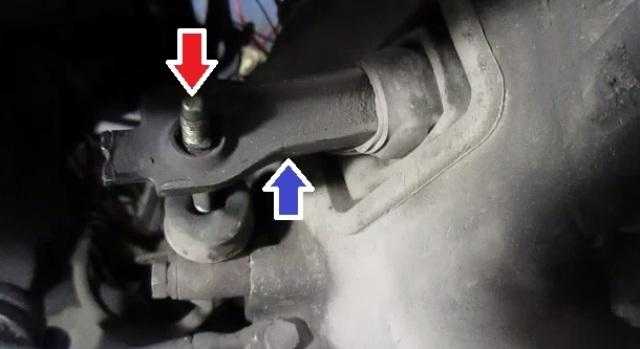

Красной стрелкой отмечен шток рабочего цилиндра, а синим — непосредственно вилка сцепления, которая держит подшипник.
Возьмите отвертку со шлицевым наконечником и отведите пружины вилки от ВПС.
Когда все сделано, ВПС можно демонтировать из месте установки.
Когда ВПС демонтирован, разожмите пружины фиксации и установите их на новый элемент
Обратите внимание: если пружины на вашем подшипнике уже отработали свой ресурс эксплуатации, их желательно заменить вместе с ВПС
В конце работ перед непосредственной установкой нового элемента на место старого шлицевую часть первичного вала необходимо смазать. Для этого можно воспользоваться универсальной смазкой «Литол-24». На этом технические работы по замене элемента завершены. Если вы не уверены, что сможете справиться с таким видом ремонтных работ, то лучше доверьте это дело специалистам: придется заплатить немного денег, но вы будете уверены в качестве.
Признаки и причины возникновения неисправностей коробки
Среди самых популярных причин обращения на СТО выделяются:
- появление специфического шума во время езды;
- посторонние звуки на разгоне;
- одна или несколько передач не включается, выбивает.
Симптомы являются явным признаком износа шестерен, синхронизаторов. Причиной же поломки механики нередко называют.
- Чрезмерно агрессивное вождение. Стоковые КПП не предназначены для подобных условий езды. Ускорение до отсечки, слишком высокий темп передвижения по грунтовым или низкокачественным асфальтным дорогам.
- Естественный износ. Некоторые автомобили комплектуются откровенно слабой трансмиссией. Подобные устройства редко переживают 200000 километровый рубеж.
- Механические повреждения. Удары о камни, бордюры могут повредить картер устройства, что вызывает течи смазки и работу в сухую.
- Применение некачественного масла, либо пренебрежение сервисным обслуживанием устройства. Если залить суррогатный лубрикант в КПП – реакция может быть непредсказуемой. Аналогично механизм отвечает на отсутствие замены рабочей жидкости.
КПП ВАЗ 2107: что это такое
Что такое КПП в конструкции автомобиля? Аббревиатура «КПП» расшифровывается как «коробка переключения передач». Так называется агрегат, который призван изменять частоту крутящего момента.
Назначение КПП — выполнять функцию преобразования величины крутящего момента, которая идёт от мотора, с передачей этой энергии трансмиссии. Только так возможно переключение скоростей по нарастающей.
КПП на ВАЗ 2107 появилась в 1982 году вместе с новой моделью в линейке АвтоВАЗа — «семёркой». Конструктивно и практически эта коробка и по сей день считается самым продвинутым агрегатом среди классических механических КПП.
Впервые пятиступки стали устанавливать именно на ВАЗ 2107
Устройство коробки передач
На ВАЗ 2107 устанавливается пятиступенчатая коробка передач, то есть изменения частоты крутящего момента возможны в пяти позициях. При этом пять передач позволяют с разной скоростью ехать вперёд, а шестая считается задней и включается в тот момент, когда водителю необходимо сдать назад.
Схема переключения этих передач ничем не отличается от классической четырёхступенчатой, которая устанавливалась на более ранние модели ВАЗ. Водителю достаточно выжать педаль сцепления и передвинуть рычаг переключения скоростей в нужную позицию.
Внешне устройство коробки не позволяет понять внутренней конструкции элементов
Надо заметить, что конструктивно коробка на «семёрке» является довольно-таки сложным прибором, поэтому диагностику и ремонт этого устройства обычно доверяют только профессионалам. Однако основные параметры «семёрочная» коробка переняла у «пятёрочной», так как конструкторы АвтоВАЗа брали за основу новой коробки КПП с ВАЗ 2105.
Таблица: соотношения передаточного числа на ВАЗ 2105 и ВАЗ 2107
| Модель | ВАЗ 2105 | ВАЗ 2107 |
| Главная пара | 4.3 | 4.1 / 3.9 |
| 1-я передача | 3.667 | 3.667 |
| 2-я | 2.100 | 2.100 |
| 3-я | 1.361 | 1.361 |
| 4-я | 1.000 | 1.000 |
| 5-я | 0.801 | 0.820 |
| Задняя | 3.530 | 3.530 |
Говоря об общей конструкции КПП на ВАЗ 2107, следует иметь ввиду, что внешне она имеет форму закрытого корпуса. При этом полностью закрыты только три её стороны (для этого используются специальные прочные крышки), а четвёртая сторона короба «перерастает» в ручку переключения передач. Все крышки плотно прилегают к коробке, места их соединений загерметизированы.
Основные же элементы переключения скоростей «прячутся» в корпусе КПП:
- первичный вал (на нём установлены четыре приводные шестерни и синхронизаторы);
- вторичный вал (на его поверхности крепятся сразу десять шестерёнок);
- промежуточный вал.
Рассмотрим каждый элемент в отдельности, чтобы понимать хотя бы общий принцип конструкции и работы коробки передач.
Первичный вал
Уже по названию можно понять, что первичный вал — это основополагающий элемент коробки. Конструктивно вал является одним целым с четырьмя зубчатыми шестерёнками и вместе с ними вращается на подшипнике. Сам же вращающийся подшипник зафиксирован в нижней части коробки и для надёжности соединения уплотнён сальником.
Все шестерни, размещённые на валу, имеют разные габариты для удобства соединения
Замена сальников
Чаще всего износу подлежат прокладки и сальники. И если прокладку может поменять даже неопытный водитель, то к замене сальников следует отнестись максимально внимательно.
По своей конструкции сальник — это и есть резиновая прокладка, которая выполняет функции герметика. То есть если сальник рвётся или изнашивается, коробка перестаёт быть герметичной, что, в свою очередь, ведёт к утечкам масла и поломкам.
Для того, чтобы восстановить герметичность КПП, нужно будет поменять эту прокладку. Для работы понадобятся:
- новый сальник того же производителя;
- гаечные ключи;
- молоток;
- отвёртка с плоским тонким лезвием;
- герметик.
Сальник первичного вала
Сальник первичного вала КПП ВАЗ 2107 имеет следующие рабочие характеристики:
- вес — 0.020 кг;
- габариты — 28х47х8 мм;
- месторасположения — на первичном валу в кожухе сцепления.
Соответственно, чтобы произвести замену сальника первичного вала коробки, потребуется снять КПП с машины и разобрать кожух:
- Снять с коробки колокол (кожух), он крепится на четырёх болтах.
- Снять с коробки вилку и выжимной подшипник (вилка крепится винтами, подшипник придётся либо выбивать молотком, либо выпрессовывать тисками).
- Открывается доступ к первичному валу и его сальнику.
- Лезвием ножа или отвёртки поддеть старое кольцо и удалить его с вала.
- Хорошо зачистить место посадки сальника от пыли и грязи.
- Установить новый сальник.
- Собрать КПП в обратной последовательности.
Колокол легко снимается, так как крепится всего на 4 болтах Важно очень аккуратно подцепить сальник, не поцарпав смежные поверхности Даже если старый сальник не имеет трещин и деформаций, при разборке КПП его всё равно нужно заменить на новый
Работа по замене сальника первичного вала не составляет особенных хлопот.
Сальник вторичного вала
Сальник вторичного вала немного отличается по своим характеристикам от прокладки первичного вала:
- вес — 0.028 кг;
- габариты — 55х55х10 мм;
- диапазон рабочих температур — от -45 до +130 градусов;
- месторасположения — на вторичном валу на стыке фланца.
Замена сальника производится на снятой коробке передач:
- Первым делом нужно жёстко зафиксировать фланец коробки, в него можно вставить болт или толстую отвёртку.
- Провернуть ключом гайку крепления фланца.
- Поддеть отвёрткой центрирующее металлическое колечко и вытащить его со вторичного вала.
- Вынуть из отверстия болт.
- В конец вторичного вала упереть съёмник.
- Снять фланец вместе с шайбой.
- Отвёртками или пассатижами извлечь из коробки старый сальник.
- Место стыка зачистить, установить новый сальник.
Таким образом, заменить сальник вторичного вала несколько сложнее, чем выполнить ту же работу на первичном валу. Разница связана с местоположением сальников и их габаритами.
Фотогалерея: основные этапы работ
Для работы нужно выбрать максимально толстую и мощную отвёртку или болт, чтобы они не погнулись Фланец извлекается только через использование съёмника Место посадки необходимо очистить от пыли и грязи
Как правильно снять коробку на ВАЗ-2107 своими руками
Коробка передач – одна из самых главных деталей любого автомобиля, и она всегда должна работать исправно, ведь в противном случае даже небольшая неисправность может привести к полной поломке автомобиля. А особенно это опасно, когда автомобиль находится в движении. Периодически вам в любом случае придется снимать ее, дабы провести регулировку и ремонт, а в некоторых случаях даже может потребоваться ее полная замена.
Для этой процедуры нам необходим обязательный набор инструментов, куда входят:
- гаечные ключи на 10, 13 и 19;
- воронку;
- пинцет;
- чистые тряпки;
- пассатижи;
- емкость для масла;
- подпорка для коробки передач.
