Особенности мотоцикла

Мотоцикл ИЖ Планте 5 имеет оригинальное название ИЖ 7.107. Также как и ИЖ 6, он относится к среднему классу мототехники, предназначен для передвижения по дорогам с любым покрытием. Главной особенностью является использование масляного насоса, при заправке нет необходимости добавлять масло в бак, а также бесконтактная система зажигания, которая работает независимо от АКБ.

Появилась возможность заводить мотоцикл с толкача. Для этого нужно включить зажигание, вторую скорость и, при толкании байка вперед, заводится двигатель. Правда, без аккумулятора эксплуатация возможна лишь в светлое время суток.

Пятая Планета может дополняться грузовым прицепом и пассажирской коляской. Для снижения усилий выключения сцепления байк имеет муфту сцепления из 7 пар дисков. На ребрах цилиндра установлены виброгасители. Важная особенность этой серии – наличие гидропневматической подвески с дисковыми тормозами, которые способствовали плавности хода. Мощность составляет 22 лошадиных сил, максимально возможная скорость – 120 км/ч. Объем двухтактного одноцилиндрового двигателя — 346 см3. Силовой агрегат имеет хорошую тягу на малых оборотах.

Вынужденная модернизация

Мотоциклы марки ИЖ Планета 2 оказались достаточно качественными. И хотя в 1971 году завод прекратил их выпуск, многие экземпляры до сих пор остаются в строю.

А сложности с запасными частями вынуждают владельцев модернизировать мотоциклы:

1. Приспосабливать детали от других моделей семейства ИЖ;
2. Использовать запчасти от мотоциклов других производителей;
3. Самостоятельно изготавливать нужные детали.

Переделка штатной электросхемы

Особые трудности вызывают ремонтные работы своими руками штатной электропроводки и ее потребителей:

1. Ламп накаливания габаритов, стоп-сигналов и головного света;
2. Катушки зажигания;
3. Свечей зажигания;
4. Высоковольтных проводов.

Переделка системы зажигания

Мотоциклы семейства ИЖ (например, в проводке Планета 3) всегда испытывали сложности с системой зажигания. Поэтому, всегда были объектом пристального интереса со стороны владельцев, проводивших бесконечные эксперименты по доводке транспортного средства.

Представленный ниже способ замены штатной системы зажигания на элементы с мотоциклов Восход и Минск был признан удачным со стороны сообщества мотовладельцев.

Фото родных деталей системы зажигания ИЖ Планета 2

Инструкция по модернизации выглядит следующим образом:

1. Приобретается генератор с мотоциклов Минск или Восход напряжением 14В и номинальной мощностью 65 ватт (90 ватт);
2. Изготавливается переходная шайба для установки нового генератора на двигатель;
3. Приобретается новая катушка зажигания (можно с тех же Минска или Восхода).

Чертеж переходной шайбы для установки нештатного генератора

Переходную шайбу лучше всего заказать в токарной мастерской, чтобы добиться высокого качества. Цена подобной работы небольшая. После изготовления, шайбу нужно правильно установить, чтобы ее поверхность плотно прилегала к двигателю.

Установленная переходная шайба, на которую будет устанавливаться новый генератор

Схема проводки Иж планета – 5, как определить неисправность

07.04.2017

Легко устраняя поломки механической части, мотолюбители испытывают затруднения, если отказала электрика. Совершенно зря, схема проводки планета Иж 5 несложная, разобраться просто.

Для ремонта нет необходимости иметь специальные стенды и оборудование. Достаточно минимальных знаний электротехники и простейшего авометра (тестера), даже часто можно обойтись только контрольной лампой.

Расскажем подробнее об основных узлах электропроводки и возможных неисправностях. Найти оборванный провод или повреждение изоляции легко (например, плохой контакт всегда греется).

В этом случае смотрим — если искра у вывода катушки и на выходе у контакта свечи. Сейчас подробно о главных узлах проводки Иж планета.

Генератор

Сердцем является генератор (иногда его называют магнето, но на Иж Планета они никогда не использовались). Три обмотки вырабатывают переменный ток. Для возбуждения используется вместо постоянного магнита дополнительная катушка. Поэтому невозможно завести мотоцикл с «раскачки» при полностью посаженном или отсутствующем аккумуляторе.

Возможные поломки в данном узле:

Пробой или обрыв катушек. Проверяется замером их сопротивления токоведущих жил и изоляции. При повреждении генератора он будет ощутимо греться.

Выход из строя диодного моста — на выходе напряжение будет значительно отличаться от номинального уровня или отсутствовать.

Выход из строя регулятора напряжения. Хотя электро-схема включает защиту от короткого замыкания, случается, что автоматика не срабатывает и чаще всего выгорает выходной транзистор.

Аккумулятор

Аккумулятор в мотоцикле маломощный. У мотоцикла отсутствует стартер, поэтому его задача только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска. Благодаря аккумулятору, рассчитанному на 12 вольт, обеспечивается стабильный пуск пятой Планеты, до третей модели проводка была 6-ти вольтовой, а зажигание не всегда четким.

Возможные неисправности батареи:

Механическое повреждения — корпуса, пластин, вытекание электролита.

Потеря плотности электролита — определяется замером с помощи ареометра.

Замыкание пластин в банках — выявляется замером сопротивления.

Возможно не правильное подключение минус не на корпус (раму) мотоцикла — не будет работать вся электроника.

Система зажигания

Прерыватель зажигания служит для зажигания искры в определенной точке хода поршня. В ранних модификациях электропроводки Иж Планета 5 монтировался контактный, позже электронный.

Основные неисправности данного узла:

Обгорание контактов прерывателя — определяется визуально.
Выход из строя датчика или элементов коммутатора — для обнаружения проще всего применить метод установки заведомо исправного блока. Таким же методом проверяется и клапан-датчик системы смазки.
Неправильно выставленный угол опережения зажигания виден по нечеткой работе мотора. Устраняется регулировкой с помощью специальных щупов.

Катушка зажигания повышает напряжение до нескольких киловольт, чтобы разряд мог зажечь искру на электродах свечи. Вторичная обмотка делается из довольно тонкого провода, чаще всего сгорает он. Хотя возможен и пробой между витками или на корпус. Эти же неприятности могут (но реже) произойти и с первичным контуром. Выявляется все с помощью замеров сопротивления.

Элементы коммутации

К ним относятся переключатели (дальний-ближний, повороты, стоп двигателя и т. п.) а также датчики тормоза и нейтрали и замок зажигания. Их легко можно «прозвонить» тестером, выяснив — какая контактная группа не работает.

Как видно из всего вышесказанного проводка на Иж Планета без особых секретов и сложных элементов, все ее части легко диагностируются и ремонт не должен вызвать затруднений.

А теперь советуем посмотреть видео, в котором подробно и ясно показана сборка схемы иж планеты 5.

Тюнинг двигателя ИЖ Планета 5 своими руками

Разобравшись с тем, как будет выглядеть тюнинг мото ИЖ Планета 5, ездоку может показаться недостаточной мощность. Так и есть, ведь заводских 20 – 25 л.с. родного мотора хватает для тесных улочек, но на трассе мотор упирает спидометр в отметку 120, за которую выбраться достаточно сложно. Именно поэтому, следующим шагом предлагаем затюнинговать ваш мотор. Первым делом следует провести полную ревизию основных элементов, влияющих на мощность: зажигание, воздушный фильтр, карбюратор, выхлоп. 50% успеха состоит в правильной настройке и обслуживании этих «капризных» узлов мотора. Если все в порядке, но мощи все еще не хватает, тогда дальше есть два пути:

• Первый – модификация существующих узлов;
• Второй – комплексный тюнинг двигателя ИЖ Планета 5 с заменой деталей.

Первый вариант подходит тем, кто старается сохранить заводское состояние своего байка. Тогда чтобы ехать немного быстрее, можно прочистить выхлоп, который неизбежно забивается остатками масла. Следующим шагом может стать установка жиклеров с большей пропускной способностью на карбюратор. Попутно проводим ревизию фильтрующего элемента, он должен в полной мере справляться со своей задачей, следите за уровнем масла. Последним пунктом будет – замена свечей и точная настройка зажигания. При должном подходе можно получить максимум из своего двигателя. Максимальная скорость не увеличится, но приемистость мотора определенно станет лучше. В некоторых моделях установлена «тяговая»ведущая звезда, с большим количеством зубьев, если ее заменить на «скоростную», то можно прибавить минимум 10 км/час к максималке. Наездники, которых в первую очередь беспокоит чувство скорости должны подготовится изучить множество специальной литературы, ведь для заметного улучшения мощности мотора придется заменить основные его компоненты. Начать стоит с ревизии цилиндро-поршневой группы. Лучше всего сразу заменить коленвал с подшипниками, шатун и поршень с кольцами на аналоги от Японских моделей. Новые запчасти будут прочнее и легче чем старые ИЖ планета 5 тюнинг заметно улучшит мотор, позволит ему проще раскручиваться и сохранять ресурс. Следом заменяем впускную систему, это — новый, более производительный карбюратор. За ним устанавливается фильтр пониженного сопротивления и еще один важный элемент впуска — лепестковый клапан. Замене стоит подвергнуть и выхлоп. Из старых запчастей останется лишь часть колена, а за ним варится специальный резонатор (схемы с размерами можно найти в интернете).

Из-за особенностей 2Т двигателей выхлоп не может быть прямоточным, он должен обеспечивать обратный импульс, который будет препятствовать выплеску воздушно-топливной смеси из камеры сгорания. Уже после резонатора ставится глушитель, который в общем может отсутствовать, если вы предпочитаете громкий рев мотора. Последний, но не по значению элемент – система зажигания. Ее лучше сразу заменить на электронную, ведь контактная практически все время сбивается и ее приходится очень часто настраивать. Электронная система избавляет от регулярной ревизии механизма и позволяет удерживать кривую мощности и момента на любых оборотах.

Ротор генератора 281.3701

Ротор генератора 1 находится внутри статора. Устанавливается на коленчатый вал с помощью болта 3 и шпонки 5. На сердечник ротора намотана обмотка возбуждения 6 медным провод диаметром 0.56 мм, сделано 600 витков. Сопротивление обмотки примерно 6.4 ом. Для контакта с обмоткой применены два медных кольца 2 и угольные щетки. Выполняют работу токосъемника.

Как снять ротор генератора 281.3701

На вал ротора в специальное гнездо устанавливается в одно положение кулачок 4 прерывателя и фиксируется крепежным болтом 3. Под этим кулачком есть резьба, которая предназначена для снятия ротора с коленчатого вала. Чтобы снять ротор нужно в резьбу закрутить винт от приспособления разборки цепи. Приспособление находится в инструменте мотоцикла. Если винта нет, можно подобрать обычный болт с резьбой М10. Единственное условие резьбы должно быть не менее 70 мм. Крутить до тех пор, пока винт не упрется в коленчатый вал. Затем применяем большее усилие для закручивания, и ротор снимается с вала.

Щиток приборов

В облик новой модели мотоцикла хорошо вписался новый щиток приборов, объединивший:

1. Спидометр;
2. Замок зажигания автомобильного типа;
3. Контрольные и сигнальные лампы.

Вывод контрольных ламп отдельно от шкал приборов положительно сказался на информативности. Теперь водителю легко увидеть их показания дополнительно снабженные надписями.

Также легко осуществлять и замену перегоревших ламп:

1. Используя крестообразную отвертку;
2. Вывернуть 3 шурупа (на схеме вверху под №3);
3. Снять крышку;
4. Извлечь вышедшую из строя лампу;
5. Установить рабочую;
6. Собрать щиток в обратной последовательности.

Коммутатор Восход – электронный КЭТ-1

Коммутатор электронный КЭТ-1 предназначен для работы в системе зажигания в комплекте с генератором Г-427 и высоковольтным трансформатором Б-300Б. Позволяет получить вторичное напряжение до 18 кв, при частоте вращения ротора генератора от 250 до7500 об/мин. Коммутатор установлен в правом инструментальном ящике. Основание коммутатора соединено с массой мотоцикла. При выходе из строя коммутатор можно разобрать и отремонтировать

Коммутатор электронный имеет три выходные клеммы с буквенной маркировкой на корпусе >, > и >. Массовой клеммой служит основание коммутатора.

Уход за коммутатором в процессе эксплуатации сводится в основном к подтягиванию резьбовых соединений, не допуская при этом срыва резьбы. Необходимо оберегать коммутатор от попадания внутрь него и на клеммы влаги от резких ударов и воздействия высоких температур. Следует также систематически проверять надежность электрического соединения основания коммутатора с >, т.к. при нарушении этого условия прекращается искрообразование на свече.

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

• проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
• выставлять зазор между контактами прерывателя;
• регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

• мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
• мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
• водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

• прибор мультиметр;
• прямая отвертка.

Пошаговая инструкция

Необходимо следовать следующим этапам:

1. Отключить провода от аккумулятора и демонтировать крышку генератора.
2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.
3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

• прямая отвертка;
• гаечный ключ на 10;
• ключ для свечей;
• щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
2. Снять правую крышку картера и выкрутить свечу зажигания.
3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
4. Ослабить винт прикрепления контакта.
5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

• гаечный ключ на 7;
• простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

1. Ослабить контргайку гаечным ключом.
2. Включить зажигание.
3. Нажать на кнопку включения звукового сигнала.
4. Настраивать звук путем вращения регулировочного винта.
5. При достижении необходимого результата затянуть контргайку.

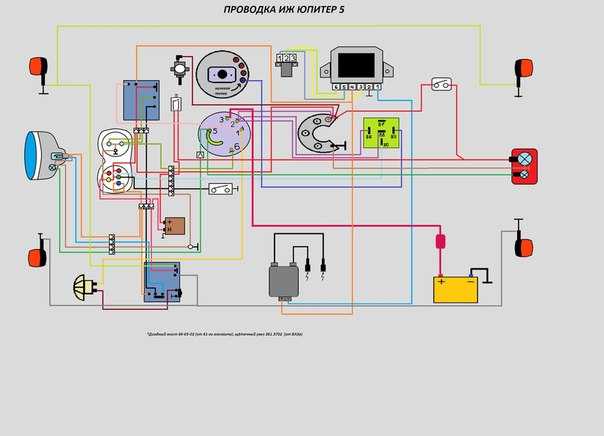

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5

1 — лампа стояночного света — А 12-4; 2 — лампа дальнего — ближнего света фары — А 12-45:40; 3 — контрольная лампа работы генератора — А 12-1; 4, 5 — лампы подсветки шкалы спидометра — АМН 12-3; 6, 16, 17, 20, 23, 30 — лампы фонарей-указателей поворота мотоцикла и бокового прицепа; 7 — комбинированный переключатель (правый переключатель); 8 — выключатель «стоп-сигнала» тормоза переднего колеса; 9 — прерыватель; 10 — свеча зажигания; 11 — катушка зажигания; 12 — генератор; 13 — выпрямитель-регулятор напряжения БПВ14-10; 14 — выключатель «стоп-сигнала» тормоза колеса; 15, 19 — лампы габарита бокового прицепа — А 12-5; 18 — лампа стоп-сигнала бокового прицепа — А 12-21-3; 21 — лампа стоп-сигнала мотоцикла — А 12- 21-3; 22 — лампа заднего габаритного фонаря мотоцикла — А 12-5; 24 — аккумуляторная батарея; 25 — предохранитель; 26 — включатель лампы «нейтрали»; 27 — выключатель зажигания; 28 — звуковой сигнал; 29 — переключатель сигнализации (левый переключатель); 31 — прерыватель указателей поворота; 32 — контрольная лампа дальнего света фары — А 12-1; 32 — контрольная лампа «нейтраль» — А 12-1; 33 — контрольная лампа фонарей-указателей поворота — АМН 12-3; Условные обозначения на блоке БПВ14-10 (поз. 12,13): XI — «-» обмотки возбуждения; Х2 — «-» аккумуляторной батареи («масса»); ХЗ — «+» вывод на контрольную лампу; Х4, Х5, Х7 — фазы статорной обмотки генератора; Х8 — «+» аккумуляторной батареи.

Бесконтактная система зажигания

Схема электропроводки ИЖ Юпитер 4 имела еще одно отличие от мотоциклов прошлых лет выпуска, например от схемы проводки ИЖ Юпитер 3.

На него устанавливалось бесконтактное электронное зажигание, позволявшее улучшить все рабочие характеристики:

1. Мощность двигателя возросла на 3 л.с.;
2. Появилась возможность эксплуатировать мотоцикл даже с «подсевшим» аккумулятором.

Настройка угла опережения зажигания

В отличие от классической схемы контактного зажигания, как в электропроводке Ява 350 где время размыкания контактов можно определить и отрегулировать с помощью сигнальной лампочки, в бесконтактной системе зажигания (БСЖ) подобные методы неприменимы.

Для выставления угла опережения зажигания необходимо:

1. присоединить своими руками вольтметр в цепь с датчиком Холла. Провод «+» подключите к контакту №2, а «-» присоедините к №3;
2. провернуть коленвал в положение, соответствующее моменту искрообразования в одном из цилиндров;
3. включить зажигание;
4. провернуть модулятор до изменения показаний вольтметра;
5. скачок напряжения соответствует моменту разряда БСЖ;
6. зафиксировать положение модулятора с помощью крепежного болта;
7. повторить операцию для второго цилиндра.

Электронный коммутатор

Особенностью бесконтактной системы зажигания является электронный коммутатор. По сути, на всех без исключения мотоциклах и автомобилях, оснащаемых трехфазным асинхронным генератором с электромагнитным возбуждением он абсолютно одинаков .

Поэтому, установка на мотоциклы ВАЗовских коммутаторов – не прихоть или «глупость», а совершенно обоснованный с точки зрения электрики подход:

1. принцип действия у них одинаков;
2. параметры работы схожие;
3. габаритные размеры допускают монтаж на мотоцикле в ящике для инструментов.

Регулятор напряжения

Еще одной особенностью отличается ИЖ Юпитер 4 – блоком выпрямителя и регулятора напряжения БПВ14-10:

1. Он замеряет напряжение в сети;
2. При падении (низкие обороты генератора), реле увеличивает подачу тока подмагничивания;
3. При увеличении (высокие обороты генератора) реле уменьшает подмагничивание.

В результате подобной работы напряжение в бортовой сети мотоцикла постоянно удерживается на уровне 14-14,5 В. Сделано это специально, чтобы аккумулятор не участвовал в процессе искрообразования и постоянно заряжался.

Бесконтактная система зажигания

Схема электропроводки ИЖ Юпитер 4 имела еще одно отличие от мотоциклов прошлых лет выпуска, например от схемы проводки ИЖ Юпитер 3.

На него устанавливалось бесконтактное электронное зажигание, позволявшее улучшить все рабочие характеристики:

1. Мощность двигателя возросла на 3 л.с.;
2. Появилась возможность эксплуатировать мотоцикл даже с «подсевшим» аккумулятором.

Настройка угла опережения зажигания

В отличие от классической схемы контактного зажигания, как в электропроводке Ява 350 где время размыкания контактов можно определить и отрегулировать с помощью сигнальной лампочки, в бесконтактной системе зажигания (БСЖ) подобные методы неприменимы.

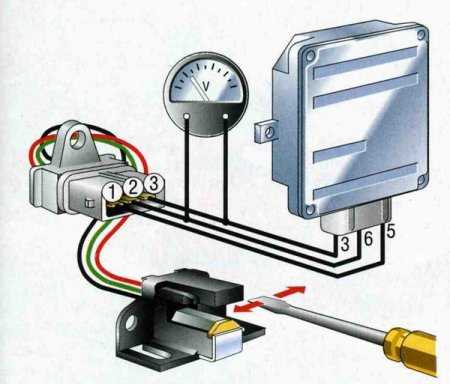

Наглядная инструкция по настройке угла опережения зажигания БСЖ

Для выставления угла опережения зажигания необходимо:

1. присоединить своими руками вольтметр в цепь с датчиком Холла. Провод «+» подключите к контакту №2, а «-» присоедините к №3;
2. провернуть коленвал в положение, соответствующее моменту искрообразования в одном из цилиндров;
3. включить зажигание;
4. провернуть модулятор до изменения показаний вольтметра;
5. скачок напряжения соответствует моменту разряда БСЖ;
6. зафиксировать положение модулятора с помощью крепежного болта;
7. повторить операцию для второго цилиндра.

Схема проводки на ИЖ Юпитер 4 со штатным вольтметром

Электронный коммутатор

Особенностью бесконтактной системы зажигания является электронный коммутатор. По сути, на всех без исключения мотоциклах и автомобилях, оснащаемых трехфазным асинхронным генератором с электромагнитным возбуждением он абсолютно одинаков.

Фото электронного коммутатора на ИЖ со снятой крышкой

Поэтому, установка на мотоциклы ВАЗовских коммутаторов – не прихоть или «глупость», а совершенно обоснованный с точки зрения электрики подход:

1. принцип действия у них одинаков;
2. параметры работы схожие;
3. габаритные размеры допускают монтаж на мотоцикле в ящике для инструментов.

Регулятор напряжения

Еще одной особенностью отличается ИЖ Юпитер 4 – блоком выпрямителя и регулятора напряжения БПВ14-10:

1. Он замеряет напряжение в сети;
2. При падении (низкие обороты генератора), реле увеличивает подачу тока подмагничивания;
3. При увеличении (высокие обороты генератора) реле уменьшает подмагничивание.

В результате подобной работы напряжение в бортовой сети мотоцикла постоянно удерживается на уровне 14-14,5 В. Сделано это специально, чтобы аккумулятор не участвовал в процессе искрообразования и постоянно заряжался.
