Как заменить датчик скорости на ВАЗ 2110-ВАЗ 2112?

Примечание! На автомобили десятого семейства устанавливались за всё своё время, пока она была на конвейере, различные детали, различные двигателя и конечно же датчики были тоже различные, таким образом Вам может попасться датчик от которого исходят провода и на конце у этих проводов находится колодка (см. правое фото), так же Вам может попасться датчик от которого не чего не идёт, а разъём только выходит (см. левое фото), снимаются они очень похоже между собой и заворачиваются в одно и то же место, показывать как оба датчика снимать нужно мы не будем, а приведём пример лишь на одном, от которого не идёт проводка!

1. При работе с электроникой, обесточить всю бортовую сеть нужно, по средством скидывания клеммы минус с АКБ, как только это сделаете, отсоедините колодку проводов от датчика, чтобы это сделать, боковые фиксаторы на колодки сожмите и потяните её на себя, тем самым её отсоединить можно будет, после чего рукой попытайтесь открутить датчик против часовой стрелки, если не получится, тогда берите гаечный или накидной ключ и сорвать датчик попытайтесь за его грани, потом об хватившись рукой отверните и снимите его с коробки.

Примечание! Вынимайте датчик строго вертикально и аккуратно, потому что он в привод спидометра входит и если вдруг шток у датчика обломится и в привод упадёт, то потом привод снимать придётся, отворачивается он ключом на 10 и разбирать его, чтобы этот осколок достать оттуда, более подробно привод на фото ниже показан:

2. Устанавливается датчик скорости в обратном порядке снятию, штоком который внутри датчика расположен, попадите в привод спидометра и заверните после этого датчик до упора (До дури только не закручивайте, знайте меру), после проделанной операции подсоедините провода к датчику и заводите двигатель у автомобиля, проедьтесь и убедитесь что датчик работает верно.

3. Если же Вам нужно проверить датчик на работоспособность, то делается это следующим образом, от датчика у которого провода идут, есть три провода, если проводов никаких не идёт а проводка подсоединяется, то же самое, опять же те же самые три провода, один заземление, другой напряжение, а третий импульсный сигнал, вольтметр нужно будет подсоединить к клемме импульсного сигнала, а второй его контакт заземлить на движок или на кузов, вывесив одно из передних колёс у автомобиля, начните его вращать (Удобней гораздо когда помощник его крутит) и смотрите за показаниями прибора, если напряжение меняется, то в этом случае датчик исправен и не требует замены.

Примечание! Датчик как Вы уже поняли снимать нельзя, поэтому к клемма подсоединить ничего не получится, так как они закрыты, чтобы всё сделать как надо, возьмите иголку, проткните где ни будь изоляцию у датчика (Иголка маленькая нужна) и найдите именно тот самый контакт и сделайте так, чтобы иголка соприкоснулась с проводом, а потом уже к ней подсоедините вольтметр и проверьте напряжения, тем самым поняв исправен датчик или же нет!

Дополнительный видео-ролик: Подробный процесс замены датчика, Вы можете увидеть в видео-ролике который мы разместили ниже:

Если на вашем автомобиле перестал функционировать спидометр или одометр на приборной панели, а стрелка, указывающая на скорость автомобиля показывает просто нелепые значения, значит на вашем автомобиле вышел из строя датчик скорости. Заменить это устройство не составит труда даже тем, кто не сталкивался с подобной проблемой ни разу, потому как она доступна для ремонта даже своими руками, ниже мы подробно расскажем, как.

На видео подробно рассмотрен процесс замены датчика скорости на ВАЗ-2112:

Замена датчика скорости на ВАЗ 2110 своими руками

Датчик скорости в автомобилях служит для передачи сигналов (электрических импульсов) с коробки передач на контроллер (электронный блок управления). Датчик скорости (ДС) ВАЗ 2110 расположен непосредственно на коробке передач. На основании полученных с датчика сведений контроллер регулирует работу ДВС на холостых оборотах. К контроллеру подключается регулятор холостого хода (РХХ), который регулирует подачу воздуха, обминая дроссельную заслонку. Контроллер с датчика скорости получает сигналы с частотой, которая пропорциональна скорости движения автомобиля в текущий момент.

Исправно работающий датчик скорости дает значительную экономию горючего. Это происходит следующим образом. ДС передает на контроллер информацию, что скорость движения автомобиля в данный момент 100 км/ч. Одновременно датчик положения дроссельной заслонки (ДПДЗ) передает на контроллер сведения о том, что педаль газа не нажата. Контроллер, анализируя ситуацию, «приходит к выводу», что идет «торможение двигателем». В таком случае контроллер дает сигнал отключения системы подачи топлива. Экономия бензина и выдача показаний спидометра при этом не единственные полезные функции датчика скорости.

Что происходит, если датчик скорости вышел из лада? При отсутствии сигнала с коробки передач о скорости движения автомобиля, контроллер (главный блок управления) не может понять, стоит транспортное средство или движется. При поломке датчика происходит снижение оборотов двигателя в условиях холостого хода. При выключении передачи (резком сбросе нагрузки) двигатель быстро «глохнет». Во время разгона (нажата педаль «газа») при открытой дроссельной заслонке теряется динамика. Вот такими проблемами вам грозит неисправный датчик скорости. Скорее нужна замена датчика скорости ВАЗ 2110. На самом деле в процедуре замены нет ничего сложного – читайте сами.

Инструменты, материалы и детали для замены датчика скорости на ВАЗ 2110:

• ключи на 10, 14 и 21;
• герметик;
• датчик скорости (ДС) ВАЗ 2110;

Пошаговая инструкция, как самостоятельно заменить датчик скорости ВАЗ 2110:

1. Мы уже выяснили, что датчик скорости находится на коробке передач. Там его и нужно искать. Первое, что нужно сделать – это отсоединить от датчика электрический разъем, который передает сигналы на контроллер. Чтобы снять разъем, необходимо сжать металлические усики и чуть потянуть его на себя. Вообще схема датчика скорости ВАЗ 2110 не сложная, и с нею легко разобраться.
2. Далее переходим к откручиванию самого датчика скорости ВАЗ 2110. В некоторых случаях это можно сделать даже без ключа, просто прокрутить корпус датчика руками против часовой стрелки. Если датчик не поддается, нужно взять ключ на 21 и попробовать работать ним.
3. Старый датчик скорости снят. Теперь на привод датчика скорости ваз 2110 просто установите новый датчик, купленный заранее.
4. Замена датчика скорости может обернуться и неприятностями. Это тот случай, когда шток старого датчика поломался внутри привода. Допускать такое очень не желательно. Вам придется вынимать сам привод.
5. В таком случае возьмите ключ на 10 и открутите гайку с шайбой. Выньте привод. Если возникли сложности с раскручиванием, возьмите ключ на 14 и немного расшатайте крепление.

ОСТОРОЖНО! Выполняя разборку привода, следите за штоком. Не допустите, чтобы он провалился вовнутрь

Помните, тогда вам придется разбирать и коробку передач.

На приводе можно заметить кольцевой резиновый уплотнитель. Его желательно заменить. Также на этом этапе смажьте шток герметиком.
В случае если в приводе остался осколок сломанного пластмассового штока, есть один проверенный способ, как его извлечь. Нагрейте над горелкой или зажигалкой кусок проволоки, проткните ею пластмассовый осколок. Когда проволока застынет, вытяните ее вместе с прилипшим осколком. В случае неудачи, замена штока привода неизбежна.
Какой бы путь по замене датчика скорости ВАЗ 2110 вы не проделали, произведите сборку в обратном порядке. Все делайте внимательно, тщательно и аккуратно. После установки нового датчика скорости проверьте его в работе.

голоса

Рейтинг статьи

Как не ошибиться при выборе автомобиля?

Надежные марки автомобилей обычно выбирают для семьи или путешествий, а потому особенно ценится наличие вместительного багажника. Описываемые автомобили оснащены большими багажниками на 701-830 литров, объема которых будет достаточно для дорожных сумок или спортивного инвентаря. Для негабаритного груза можно добавить места через второй ряд сидений. Всего в салоне 5 мест, что достаточно для средней семьи.

Предусмотрены ремни безопасности и специальные удерживающие устройства для детских кресел. Несмотря на внушительные габариты, модели динамичны и легко разгоняются с места до 100 км/ч примерно за 7,6–8,9 секунды. Дисковые тормоза улучшают управляемость и позволяют быстро реагировать в критической ситуации.

Рейтинг автомобилей по надежности и качеству составляется на основе многих критериев, в том числе с учетом объективных краш-тестов и честных отзывов автовладельцев. Выбирая рядового покупателя, нужно ориентироваться на следующие параметры:

• Бренд. Именитые производители внимательно относятся к сборке, качеству каждой детали, формируют строгие требования и стандарты. Так что, приобретя, например, Лексус или Тойоту, вы точно не прогадаете.
• Цена. Основной набор компонентов внутри одной линейки обычно мало чем отличается, но более дорогие модели традиционно изготавливаются с использованием инновационных разработок. Это позволяет предвидеть возможные риски и помогает водителю чувствовать себя на трассе в безопасности.
• Отзывы. Очевидно, что даже самые надежные автомобили могут неожиданно оказаться в эксплуатации. Тест-драйва недостаточно для выявления таких проблем. Опыт других автомобилистов поможет предотвратить проблемы.

Автосалоны в МосквеМосква

Итоговая таблица рейтинга

Mitsubishi Lancer
26

Toyota Corolla
14

Volkswagen Polo
11

Toyota RAV4
7

Mitsubishi Lancer 9
5

Honda Accord 7
5

Subaru Forester 3
5

Dacia Logan
3

Lexus LX
3

Volkswagen Passat Variant
2

Audi A4 Avant
2

Lexus RX
2

Mercedes-Benz C-Class
2

Lexus IS
2

Mercedes-Benz GLC-класс
2

BMW 5 серия (кузов Е39)
2

Skoda Superb Combi
1

Ауди А4
1

Volvo V50
1

Mercedes Benz E-Class
1

Mercedes C-Class
1

Porsche Cayenne
1

Toyota Camry XV40

Mercedes-Benz GLK

БМВ X5

Audi Q7

Volkswagen Passat B5
-1

Mercedes-Benz ML
-1

Mercedes-Benz B-класс
-1

Opel Insignia
-1

Porsche 911
-1

Audi Q5
-2

Типы устройств

На заре развития автомобилестроения на машинах ставились только механические одометры. С развитием электроники, начиная с середины прошлого века, появились электронно-механические приборы. На современных авто устанавливаются, в основном, электронные одометры и выносятся они на приборную доску, как правило, в виде отдельного табло.

Механический

Самые простые в изготовлении и надежные в эксплуатации механические приборы. В них подсчет километража осуществлялся передачей вращений шестеренки, установленной на вторичном валу коробки переключения передач (скорость его оборотов соответствует скорости вращения колес), через специальный тросик к валику с набором цифр, в блоке для спидометра. Существенным недостатком такого одометра было то, что циферки в какой-то момент заканчивались, и он обнулялся. Определить общий пробег машины, если, конечно, не записывать количество «обнулений», было невозможно. Да и при желании скрутить его показания недобросовестному владельцу тоже не составляло труда. «Грешили» эти приборы и неточностью показаний, которые напрямую зависели от диаметра используемых колес – он должен был быть строго расчетным.

Полуэлектронный

Именно для того, чтобы наладить учёт общего пробега транспортного средства и усложнить возможность «скручивания» показаний и были разработаны полуэлектронные одометры. В них механические вращения всё того же тросика преобразовываются индукционным блоком в электромагнитные сигналы, затем считываемые электронным табло и бортовым компьютером, в котором и хранятся все данные. В таких приборах изменить показания уже сложнее, потому что нужно переписывать записи носителя информации, но умельцы для таких неправедных дел, к сожалению, уже имеются. Более того, в интернете создано много сайтов, таких как «одометр.рф», предлагающих такие услуги, рекламируя такую операцию, как очень простую. Хотя это и не так, потому как, чтобы добраться до записей о пробеге на всех электронных блоках, понадобится, кроме умения, ещё и значительное количество времени.

Электронные

Более совершенствованные одометры – электронные. В них механические части заменены на датчики Холла, которые преобразуют вращения вторичного вала в электромагнитные импульсы, считываемые затем электронными приборами. Показания их наиболее правильные, разносятся и хранятся они по разным электронным блокам автомобиля, поэтому добраться до них, чтобы поменять записи, ещё сложнее.

Одометр и спидометр: разница приборов

Как уже говорилось, не все автолюбители понимают разницу между двумя разными приборами – одометром и спидометром. Некоторых вводит в заблуждение то, что счетчик показаний пробега непосредственно вмонтирован в сам спидометр. Именно поэтому многие относят эту конструкцию к одному прибору. Что это такое – одометр и спидометр? Разница между функционалом очевидна. Путать эти приборы просто недопустимо. Если быть кратким, то:

• Спидометр показывает скорость движения транспортного средства.
• Одометр указывает пройденный путь в километрах.

Их функционал никак не взаимосвязан. Совмещение этих двух шкал на приборной панели обуславливается всего лишь удобством для восприятия водителем. Впрочем, современные бортовые компьютеры выводят эту информацию на дисплей среди основной информации.

Цена замены

Если поломка не связана с загрязнением контактов или обрывом проводки, датчик лучше заменить. Тем более что стоит он 170-400 рублей в зависимости от типа и производителя. Стоимость работы по его замене на станции техобслуживания – 100-150 рублей.

Каталожные номера датчика:

• с механическим приводом — 2110-3843010F;
• электронный (новый) — 2170-3843010.

Выбирая ДС, обратите внимание на то, где он произведен. Если замены требует датчик с механическим приводом, ни в коем случае не покупайте азиатские аналоги – шестерня привода изготовлена из пластика очень низкого качества

Бывает, что ломается она на третий день эксплуатации. В этом случае придется разбирать всю коробку, чтобы извлечь ее фрагменты.

Лучше приобрести датчик с полностью металлическим приводом.

Самостоятельная замена датчика скорости ВАЗ 2110

Датчик скорости (ДС) ВАЗ 2110 расположен на коробке передач и необходим для передачи электрических импульсов на контроллер, который на основании полученных данных контролирует работу двигателя на холостых оборотах. После этого, контроллер при помощи регулятора холостого хода (РХХ) производит регулировку подачи воздуха в обход дроссельной заслонки. Сигнал подается с частотой пропорциональной текущей скорости движения автомобиля.

Кроме этого, благодаря датчику скорости мы получаем экономию топлива, это происходит следующим образом — контроллер получает информацию от ДС о том, что скорость движения — 100км/ч. ДПДЗ сообщает контроллеру о том, что водитель не давит на педаль газа, после чего анализируя полученные данные, контроллер понимает, что происходит «торможение двигателем», и производит отключение системы подачи топлива. Эта не единственная функция, которую выполняет датчик скорости.

Замена датчика скорости ВАЗ 2110 не представляет собой ничего сложного. Самое главное иметь прямые руки и знать где находится замена датчика скорости.

Для работы вам потребуется:

• Ключи на «21», «14», «10».
• Герметик.
• Новый датчик скорости ВАЗ 2110.

1. Первым делом отсоедините электрический разъем, расположенный на самом датчике. Для этого достаточно сдавить металлические усики и снять фишку.

2. Далее откручиваем датчик. Чтобы выкрутить датчик скорости ВАЗ 2110 не нужны ключи, делается это руками по направлению против часовой стрелки. Если же возникнут проблемы используйте ключ на «21».

3. После того как старый датчик скорости снят, возьмите новый и оденьте на привод.

4. Будьте осторожны и аккуратны, иногда случается так, что шток датчика ломается внутри привода, в таких случаях придется снимать сам привод.

5. Используя ключ на «10», открутите гайку вместе с шайбой и достаньте его наружу. Если у вас не вышло этого сделать, тогда используя ключ на «14», попробуйте немного расшатать его и повторить попытку.

ВАЖНО!!! Во время выполнения данной процедуры следите за штоком привода, он ни в коем случае не должен упасть вовнутрь, если это произойдет вам придется разбирать КПП

6. Теперь можете заменить резиновый уплотнитель в виде кольца. Поскольку шток не фиксируется в самом приводе, то его необходимо смазать герметиком.

7. Для того чтобы извлечь осколок отломавшегося пластикового штока, необходимо нагреть проволоку и проделать ею отверстие в штоке, после того как все остынет попытайтесь извлечь остатки. Если у вас ничего не вышло придется менять шток привода.

Замена датчика скорости ВАЗ 2110 произведена, сборка выполняется в обратном порядке. Собираем, проверяем, радуемся

Спасибо за внимание, подписывайтесь на новые статьи, добавляйте в закладки, комментируйте

Замена датчика скорости на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Датчик скорости – определяет скорость у автомобиля, вставляется в коробку, работает по принципу датчика холла, применяется как в инжекторных автомобилях, так и в карбюраторных но только комбинации приборов должна быть с электронным приводом спидометра и кроме того чтобы сигнал на комбинацию приборов давать, он его ещё и контроллеру посылает, а контроллер в свою очередь изменяет работу двигателя в зависимости от того, с какой скоростью движется автомобиль, ярким примером служит ограничение скорости, потому что не все автомобили рассчитаны на высокую скорость и благодаря мозгам и этому датчику, машина быстрее определённой скорости просто не поедет, ещё этот датчик может экономить бензин, делается это всё следующим образом, если автомобиль едет быстрее 20 км. в час и нога с педали газа убирается, то в этом случае топливо перестаёт подаваться в мотор и происходит плавное торможение двигателя.

Примечание! Чтобы осуществить замену этого датчика, понадобятся: Гаечные ключи, накидные и перчатки, если решите произвести проверку датчика на исправность (А делается это не очень легко, проще датчик на заведомо исправный поменять, но всё же как проверять мы напишем), будут нужны две иголочки тонкие, вольтметр и домкрат, а так же знать проводку будет нужно!

Где находится датчик скорости? Он завёрнут в коробку передач и к нему, как и к любому другому датчику подсоединяется колодка с проводами, для того чтобы добраться до него, нужно будет открыть капот и подлезть с водительской стороны к коробки, она находится в самой нижней части двигателя и поэтому добраться до неё не так то легко будет, особенно до самого датчика, потому что он вообще сбоку завёрнув, отвернуть то его ещё хоть как то удобно, но вот если Вы его на работоспособность решите проверить, то по трудится будет нужно, вить датчик же проверяется, не снимаясь с автомобиля, более подробно его месторасположение, Вы можете просмотреть на фотографии чуть ниже:

Когда нужно менять датчик скорости? Если с работой комбинации приборов (А именно спидометра) начались проблемы, не работает он к примеру или работает но неверно, то уже можно подумать будет, на датчик скорости, если со всем этим у двигателя упала тяга, повысился расход и появился не ровный холостой ход, то датчик этот менять уже нужно без сомнения, ко всему этому если бортовой компьютер ещё выдавать ошибки начнёт, такие как Р0500 (Это ошибка говорит о том, что нет сигнала от датчика скорости) или Р0503 (Прерывающийся сигнал, исходящий от датчика скорости), то можно уже со 100% вероятностью сказать что дело в нём или в проводке, для начала замените его, если ничего не изменится то проводкой займитесь.

Контроль движения автомобиля

Данную функцию выполняет датчик скорости, принимающий участие в формировании топливной смеси контроллером. Он заменил собой механический тросовый привод, устанавливаемый ранее на карбюраторных моделях ВАЗ 2112. Схема работы элемента такая:

1. Привод датчика скорости осуществляется от вала, находящегося внутри коробки передач.
2. Со стороны контроллера прибор получает опорное напряжение 12 В.
3. В ответ датчик выдает сигнал в виде импульса определенной частоты. Частота меняется в зависимости от скорости движения авто.
4. На основании этих импульсов контроллер управляет показаниями указателя скорости и одометра на приборной панели, а также формирует обогащенную или обедненную топливную смесь для двигателя.

На неисправность измерителя скорости указывают такие признаки, как отказ работы спидометра, неустойчивая работа силового агрегата и пропадание холостого хода при движении накатом. Косвенным признаком может служить и кратковременное высвечивание табло «Check Engine» на панели приборов

Если обратить более пристальное внимание, то станет заметен увеличенный расход бензина. При выходе датчика из строя можно продолжать движение, но следует заменить его как можно скорее. Ремонт изделия невозможен

Ремонт изделия невозможен.

Сам приборчик представляет собой пластиковую коробку с приводом, из которой жгутом выходят провода с колодкой для подключения. Колодка может иметь круглую или прямоугольную форму в зависимости от производителя изделия. Колодка от бренда Bosch прямоугольная, от General Motors — круглая.

Несколько слов о том, как проверить датчик скорости. Идеальный вариант — присоединить к контроллеру через соответствующий разъем ноутбук с установленной программой для ВАЗ 2110-2112. Но в домашних условиях у рядового автомобилиста может оказаться только мультиметр, с его помощью и придется испытать работу элемента.

Для этого одно переднее колесо автомобиля вывешивается домкратом, а от датчика отсоединяются провода, ведущие к контроллеру. Вместо них следует подключить мультиметр и, вращая вручную колесо, убедиться, что показания изменяются вместе со скоростью вращения. Если никаких изменений нет, то изделие лучше поменять, иначе при такой езде наступит более серьезный ремонт с заменой деталей двигателя.

Замена датчика скорости на ВАЗ 2110

Все автомобили оснащены датчиками скорости, которые отвечают за работоспособность спидометра, одометра и километража. Если эти приборы перестали выдавать показания, то необходима замена датчика скорости на ВАЗ 2110. Весь процесс замены будет описан в данной статье.

Датчик скорости сконструирован на основе эффекта Холла. Он передает импульс с частотой, прямо пропорциональной скорости автомобиля, на электронный блок, который оптимизирует холостые обороты с помощью данных, полученных датчиком. Таким образом, он обеспечивает нужным количеством воздуха камеру внутреннего сгорания.

Схема работы

Датчик скорости совершает около 6 тысяч импульсивных сигналов за один километр. Далее импульс переходит на электронный блок управления, который, в свою очередь, считывает пройденные километры и выводит их на панель приборов.

На ВАЗ 2110, в которых установлен карбюратор, в отличии от инжектора, нет датчика скорости. Вообще в автомобилях с карбюраторным двигателем не устанавливается этот датчик, так как за показания спидометра, одометра и километража там отвечают другие системы.

Если спидометр, одометр и километраж выдают неправильные показания или вовсе не функционируют, а двигатель сам заглушается при движении «накатом», то это сигнализирует о том, что неисправен датчик скорости.

Основные неисправности датчика скорости:

1. Попадание на корпус датчика различной пыли, грязи и дорожного мусора;
2. Плохой контакт проводов или их обрыв в каком-то одном месте;
3. Внешние неисправности тросика спидометра (заусенцы, частичные обрывы).

Диагностика неисправностей

Маркировка

Диагностику можно произвести двумя способами. Последовательность действий при первом способе:

1. Поднять и зафиксировать переднее колесо.
2. Отсоединить провода с датчика скорости и установить измерительные приборы (мультиметр).
3. Крутить колесо с малой скоростью и считать количество импульсных сигналов с контакта под номером 2.
4. Контакт номер 3 нужно проверить на наличие заземления, а контакт номер 1 на наличие питания, которое должно быть равно 12 вольтам.

Распиновка

Второй способ легче. Его суть заключается в демонтаже датчика скорости из гнезда и подключения к нему вольтметра. При вращении привода нужно смотреть на вольтметр. Если на нем высвечиваются показания – датчик скорости в рабочем состоянии. В идеале показания должны увеличиваться при ускорении вращении привода.

Замена

Расположение датчика скорости

Если на датчике были обнаружены неисправности, то нужна его замена. Для этого потребуются следующие инструменты:

1. Ключи с индексом «21», «14» и «10».
2. Герметик.

Последовательность замены датчика следующая:

Зажав усики из металла на разъеме датчика, демонтировать провода;
Открутить датчик скорости против часовой стрелки. Это действие выполняется руками, так как он легко откручивается, но если с этим возникли трудности, можно воспользоваться ключом на «21»;
Полностью демонтировать датчик и установить новый, исправный на привод.
Закручивать датчик скорости нужно аккуратно, в противном случае шток может сломаться и тогда придется демонтировать привод.
Если шток все-таки откололся, то нужно проделать следующее: с помощью ключа на «10» открутить гайку и демонтировать шток, если он не выходит, то необходимо расшатать его с помощью ключа на «14» и попробовать снова. Всю операцию нужно проводить очень аккуратно, в противном случае шток упадет и доставать его придется из картера коробки передач, разбирая его. Извлечение штока довольно тяжелое и долгое занятие, легче приобрести новый

При покупке нужно обратить внимание на количество зубчиков, оно бывает разным.

Заменить уплотнитель и смазать шток герметиком для его фиксации.

Фотоинструкцию смотрите ниже:

Снимается колодка

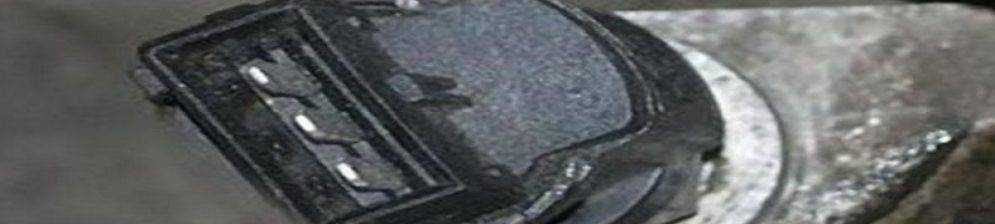

Колодка проводов

Отключают

Замена ДС

Привод ДС

Сборка датчика скорости выполняется точно так же, как и разборка, но в обратном порядке.

Датчик скорости работает только при температурах от –45 до +130 градусов по Цельсию. Минимальное напряжение, которое ему необходимо, равно 12 вольтам. На контакте номер 1 напряжение должно быть от 7 до 15 вольт, а на контакте номер 2 – от 5 до 15 вольт.

Эксплуатация автомобиля с неисправным датчиком скорости не рекомендуется, так как водитель не может почувствовать точную скорость, с которой движется. Для человеческого глаза скорость 60 и 80 километров в час практически идентична, но тормозной путь при этих скоростях совершенно разный. В случае поломки лучше заменить датчик скорости, тем более что он стоит считанные копейки.

Видео

Подробнее процесс замены датчика скорости показан в видеоматериале:

Почему не работает спидометр на ВАЗ 2110, 2111, 2112

Порядок проверки аналогичен для двигателей «инжектор» и «карбюратор»: 1

Спидометр может не работать из-за перегоревшего предохранителя, обратите внимание на F19 (10A). Смотрите расположение предохраниетелей и реле, а также схемы (поиск по странице со словом «скорости»)

2. Неисправность электрической цепи. Следует проверить проводку, особенно надежность контактов на датчике скорости (некоторые его называют датчик спидометра).

3. Неисправен датчик скорости. Не спешите бежать в магазин, сначала лучше проверить датчик скорости. Сделать это можно старым «дедовским» способом. Снять датчик с коробки, а затем подключить к нему дрель (выставить вращение против часовой стрелки). Если датчик скорости исправен, то крутящий момент будет передаваться, и спидометр будет показывать значения. Чаще всего у неисправного датчика что-то болтается внутри.

4. Если датчик скорости исправен, то проверяем работу привода КПП. Снимаем датчик, охватываем привод пальцами или вставляем палочку длиной 5 см и немного толкаем автомобиль вперёд или назад. 5. Неисправность щитка приборов. Замените приборку на заведомо рабочую, так будет быстрей всего проверить ее исправность. Если проблема в ней, то можно попробовать ее отремонтировать. 6. Если Вы заметили, что спидометр отказал после разборки приборной панели, то возможно причина простая ─ стрелка спидометра задевает накладку. В этом случае просто немного приснимите стрелку, используя вилку (см. тюнинг панели приборов). 7. Если спидометр не работает после проверки всех шести пунктов и горит чек (Check Engine), то имеет смысл выполнить диагностику автомобиля.

А Вы сталкивались с неработающим спидометрам на ВАЗ? Какая причина была в вашем случае? Как Вы решили проблему? Напомним, другие советы и рекомендации по эксплуатации и ремонту ВАЗ можно найти в этой категории.

Ремонт и замена

Демонтаж производим по схеме:

1. Обесточиваем машину, сняв разъем «-» с АКБ;
2. Отсоединяем от датчика разъем проводов, и запоминаем, какова их распиновка;
3. Сам датчик откручиваем рукой. Если не получается, используем ключ 21 или 22 (могут быть конструкционные различия);
4. Заодно проверяем, как себя чувствует привод. После снятия датчика нужно открутить гайку, при помощи которой привод прикреплен к КПП. Извлекать нужно очень аккуратно, так как уронив шток в коробку передач, придется разбирать и ее. Новый привод имеет резиновое кольцо, которое перед установкой смазывают трансмиссионным маслом.

Новые приборы устанавливаем, соблюдая обратную последовательность. Снова-таки – особое значение имеет распиновка проводов.

Внутри колодки смотрим как обозначена распиновка. И с помощью мультиметра при включенном зажигании определяем, на какой разъем идет подключение какого провода.

Если мультиметр показывает «минус», а этот провод вы подключили на разъем плюс, значит нужно срочно поменять полюсность. Вот в этом отношении лучше брать ту колодку, что мы советуем.

Но если такового не оказалось, можно и обычную. В этом случае распиновка такова: 1 – «+», 2 – выход сигнала, 3 – «-».

Проверяется привод, а также работа в целом во время движения автомобиля, или при вывешенных передних колесах.

Замена датчика скорости ВАЗ 2110

Основная причина неполадок спидометра – отказ датчика скорости, и если ДС неисправен, его необходимо поменять. На «десятке» ВАЗ заменить датчик несложно, практически любой водитель эту работу может выполнить самостоятельно. Особенно просто производится операция на машине с 8-клапанным двигателем. Приступаем к замене:

• ставим автомобиль на ровной горизонтальной плоскости, без ямы или автоподъемника здесь можно обойтись;
• находим датчик – он располагается сверху на корпусе коробки передач, неподалеку от масляного щупа;
• чтобы отсоединить штекер от датчика, надавливаем на скобу фиксатора;
• ключом на 22 против часовой стрелки отворачиваем сам датчик, часто ДС отворачивается усилием руки;
• устанавливая новую деталь, применяем усилие руки, заворачивать ДС ключом не рекомендуется, можно поломать деталь или сорвать резьбу.

При установке ставим на место разъем, он должен установиться на место со щелчком, на этом работу можно считать законченной. При достаточной сноровке такая операция выполняется за 5-10 минут.

Нередко автовладельцы встречаются с проблемой, когда после замены датчика стрелка спидометра начинает «врать» – показывать не ту скорость. Следует учесть, что для ВАЗ «десятки» разработаны несколько типов ДС, и они имеют разные каталожные номера

При покупке следует обратить внимание на номер вышедшего из строя датчика, и приобретать необходимо новую деталь только с такой же маркировкой

Меняем электронный датчик

1.Обесточиваем бортовую цепь авто.

2.Отверткой ослабляем хомут гофры, и снимаем ее.

3.Отсоединяем провода от ДС, отодвинув защелку.

4.Ключом на 10 откручиваем гайку крепления датчика.

5.Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.

6.Подсоединяем гофру.

7.Подключаем клемму массы.

Источники

• https://vazweb.ru/desyatka/elektrooborudovanie/datchik-skorosti.html
• https://osensorax.ru/dvizhenie/datchik-skorosti-vaz-2110
• https://autoadvisor.ru/kak-proverit-datchik-skorosti.html
• https://zamanuha66.ru/shema-spidometra-vaz-2110-inzhektor/
• https://remont-inomarki.ru/datchik-skorosti-na-vaz-2110.html
• https://nadouchest.ru/raspinovka-razjoma-datchika-skorosti-vaz-2110/
• https://ladafakt.ru/zamena-datchika-skorosti-vaz-2110.html
• https://labavto.com/vaz/2110/datchik-skorosti/
• https://www.vazzz.ru/gde-datchik-skorosti-na-vaz-2110/
• https://mylada.net/remont/zamena-datchika-skorosti-na-vaz-2110-2112.html

Контроллер датчика, как приобрести новый контроллер, на что необходимо обращать внимание при покупке

При выборе нового датчика скорости, обратите внимание на следующие моменты: желательно, чтобы разъемы внутри колодки имели обозначения — «-«, «А», «+», вместо стандартных «1, «2», «3». По сути, это не имеет принципиального значения, но распиновка в таком случае будет проведена быстрее и, что самое главное, правильно

Еще один важный момент — отдавайте предпочтение устройству с металлическим штоком, поскольку он прослужит больше полугода, «отпущенных» пластмассовому.  Обязательно проверьте, укомплектован ли шток шайбой, как он вращается и не имеет ли он люфта.

Местонахождение датчика скорости
