Характерные неисправности

У автомобиля ВАЗ 2110 датчик топлива основан на реостате с резистором, который изготавливается из нихромовых частиц. Подвижный элемент реостата опускается в топливо и двигается при помощи рычага и поплавка.

Вторая часть рычага является, по сути, добавочным контактом. Если расположить его в определенном положении, цепь регулирования процесса подпитки запасным горючим замкнется. В отечественной «десятке» объем резервного топлива составляет около 4-6,5 литров.

Увы, несмотря на важность измерителя уровня горючего, его качество далеко от совершенства, потому автовладельцам не редко приходится сталкиваться с неисправностями датчика. Важно заметить, что не все поломки требуют обязательно его замены

Иногда можно обойтись простой настройкой, которая позволит вернуть прежнюю функциональность указателю

Иногда можно обойтись простой настройкой, которая позволит вернуть прежнюю функциональность указателю.

Важно заметить, что не все поломки требуют обязательно его замены. Иногда можно обойтись простой настройкой, которая позволит вернуть прежнюю функциональность указателю

Характерные поломки

Определение маркировки

Есть несколько характерных неисправностей, справиться с которыми сможет даже новичок.

Индикатор уровня топлива резко меняет свои значения. Вероятнее всего, износилась контактная дорожка из-за бегунка. Если износ не сильный, достаточно просто подогнуть крепежи бегунка таким образом, чтобы он оказался немного выше проблемной зоны. Но когда износ серьезный, контактная дорожка меняется полностью.
Стрелка указателя находится на уровне, который не соответствует действительности. К примеру, она показывает пустой бак, хотя вы только что заправились. Здесь потребуется подстройка. Отключайте датчик от бака бензина, выполняйте регулировку индикатора. Достаточно переместить стрелку от значения, на котором она застряла, к нулевому. Чаще всего подобная мера помогает.
Стрелка еле двигается, не может добраться до нужного положения. В такой ситуации немного сгибается язычок, что позволяет увеличить интервал хода стрелки указателя. Возможно, что на указатели разорвались или отошли контакты. Для этого загляните под приборную панель, проверьте состояние проводки.
Не исключено, что крепежи фиксации проводов ослабли. Их нужно подтянуть. При исправной приборной панели исследуйте весь путь проводки. Часто возникает замыкание, из-за которого измерительное устройство перестает работать.

https://youtube.com/watch?v=uo_Qwbp4QKY

Если все предпринятые меры не дали никакого результата, датчик продолжает демонстрировать полную неработоспособность, вам придется заменить его.

Распиновка

Если вы хотите выполнять ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если ее не будет, придется отслеживать каждый провод от индикатора, кнопки до прибора. Схема позволяет определить, какой из приборов не работает в случае неисправности в том или ином узле. Если индикаторы в старом и новом образце ВАЗ 2110 идентичны, то распиновка немного отличается. Существует две колодки – красная и белая. Распиновка только в начале может показаться сложной. Возьмем для примера несколько разъемов.

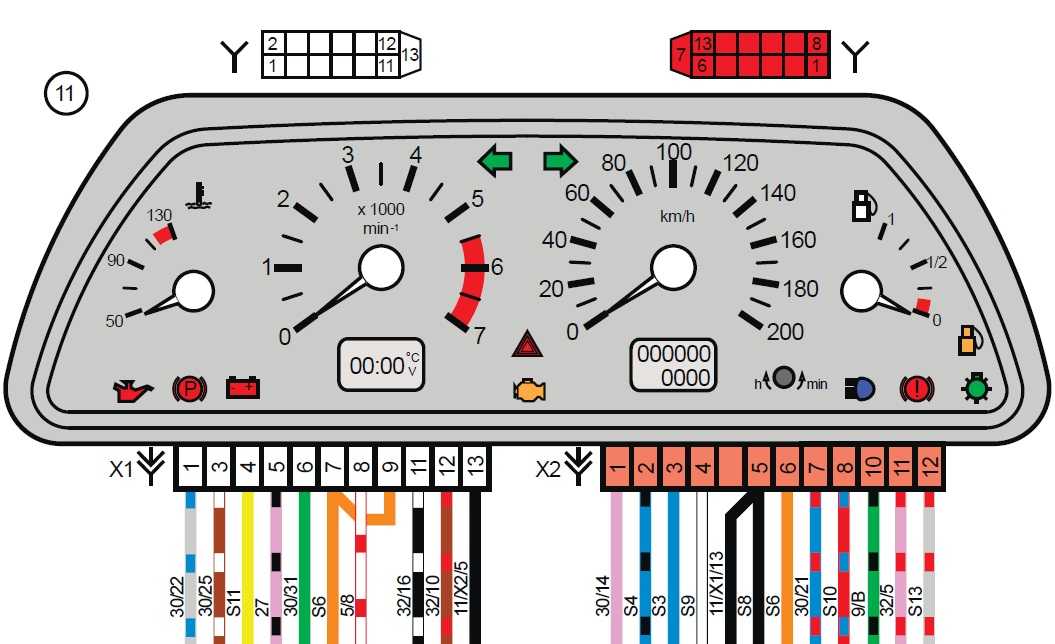

Подробная распиновка для белой и красной колодки

Под первым номером обозначен черный провод, который идет на массу. Тринадцатый номер привязан к датчику давления масла в системе, о чем нам сообщает и схема. В колодке белого цвета указан номер разъема, провод и узел (агрегат), к которому идет проводка. Красная колодка читается точно по такой же схеме. В первом разъеме находится синий и красный провода, они идут на датчик внешний температуры. Что касается тринадцатого номера, то здесь белый провод ведет к выключателю зажигания.

Лада 2110 2001, двигатель бензиновый 1.6 л., 106 л. с., передний привод, механическая коробка передач — электроника

Лада 2110, 2006

Комментарии 118

Что может быть, подключил по схеме, без датчика температуры и расхода топлива, так перестало стартер крутить? до этого, после не перебирал провода все было норм

Странно конечно, т.к щиток в данном случае вообще не связан с запуском стартера. В новых стоит иммо, тут же только индикация. А сам щиток «адекватно» работает?

Так вот и я думаю что странно. Родной иммо работает. Щиток работает, кроме стрелки бензина, но мне кажется дело в ней. Может быть что-то издания проводов не подключенных? но тоже странно

А так к слову, а непосредственно стартерные цепи проверялись? Начиная с замка, реле и т. д С поворота ключа хотя бы цепь замыкается?

Да смотрел. Релюшки менял, провода визуально. Разобрался. Надо было соединить вместе обрезанные провода 9 контакта белой колодки. Как ни странно, машина завелась. Теперь мучает, почему приборка каждый раз обнуляется…

Понятно, даже интересно стало — надо старую схему авто глянуть, куда там 9ый идет.Я обычно не так делаю, если приходится совсем убирать разъемы (колодки). Сначала подключаю, что необходимо для нового варианта, потом по схеме вынимается все ненужное (неиспользуемое) из жгута, а потом соединяются оставшиеся, но ещё используемые провода) Чаще всего остаются закольцованные массы и питающие провода, подсветка (от габаритов), реже сигнальные.Обнуляется, в смысле загораются все иконки, так называемый тест режим? Или показания ЖК экрана?

Каждый делает по своему, но приходят все равно к истине.Иконки загораются при включении зажигания, показания экранчике обновляются каждый раз, так ведь не должно?, И заметил, что стрелки могут зависнуть на одном месте, а потом, когда снова поверну ключ, возвращаются. Вроде как смотрю на схему, и не правильно подключил 20 контакт новой, к 13 красной, а надо было к 4 белой…

Поэтому и спросил, что именно происходит. Как раз хотел узнать, что с питанием. Очень часто путают подключаемые 12В и постоянные 12В, тоже после разговора выявлялось.20 контакт клемма 30 (постоянное)21 контакт клемма 15 (после зажигания)

Сейчас поменял. Все норм стало. Не обнуляется. Остаётся выставить стрелки

Это хорошо! Выставить нулевое положение? Ход стрелок можно проверить включив тест режим щитка, так удобнее.

Я когда их на 0 поставил, подключил, и они упали. Потом снова разобрал, прокрутил против хода движения, все, работает) я доволен

Если перепутать, то щиток в момент поворота ключа включается каждый раз «как впервый раз». Т. к постоянное питание отсутствует. В нормальном подключении, он уже под напряжением и ждет только сигнала на вкл (клемма 15). Память работает с клеммы 30.

Общая схема электрооборудования ВАЗ 2110/2111 и 2112 с инжекторным двигателем ВАЗ 11183 и системой управления двигателя Bosch M 7.9.7 или Январь 7.2 ЕВРО-2 (1.6 л., 8-клапанный)

Электронный блок управления двигателем;
Колодка жгута системы зажигания к жгуту салонной группы АБС;
Диагностический разъём;
Датчик-сигнализатор иммобилизатора (АПС);
Блок управления иммобилизатором;
Катушка зажигания;
Свечи зажигания;
Топливные форсунки;
Электрический бензонасос;
Колодка жгута системы зажигания к жгуту топливного насоса и датчика уровня топлива;
Колодка жгута топливного насоса и датчика уровня топлива к жгуту системы зажигания;
Колодка жгута системы зажигания и импульсов от ЭБУ к жгуту форсунок;
Колодка жгута форсунок к жгуту системы зажигания;
Датчик скорости;
Регулятор холостого хода;
Датчик положения дроссельной заслонки;
Датчик температуры охлаждающей жидкости для блока управления двигателем;
Датчик массового расхода воздуха;
Датчик контрольной лампы давления масла на приборную панель;
Датчик положения распределительного вала (датчик фаз);
Датчик кислорода (лямбда-зонд);
Датчик положения коленвала;
Датчик детонации;
Электромагнитный клапан продувки адсорбера;
—
Датчик указателя температуры охлаждающей жидкости для приборной панели;
Колодка жгута системы зажигания и проводов от датчиков к жгуту панели приборов;
Колодка жгута панели приборов к жгуту системы зажигания;
Предохранитель блока управления двигателем;
Реле зажигания;
Предохранитель питания реле зажигания;
Предохранитель питания электрического топливного насоса;
Реле электрического бензонасоса;
Реле электрического вентилятора системы охлаждения;
Колодка жгута системы зажигания к проводке кондиционера;
Колодка жгута системы зажигания к жгуту боковых дверей;
Электрический вентилятор системы охлаждения двигателя;
Контакты 2-клемных колодок жгута панели приборов и жгута переднего;
Разъём диагностики;
Замок зажигания (Выключатель зажигания);
Панель приборов;
Блок бортовой системы контроля;
Дополнительное реле стартёра;
Контакты 8-клеммных колодок жгута панели приборов и переднего жгута;
Контакты 21-клеммных колодок жгута панели приборов и заднего жгута;
Маршрутный (бортовой) компьютер

А,Е — к клемме «постоянный плюс» аккумуляторной батареи; В1 — Точка заземления жгута датчика уровня топлива; В2, В3 — Точки заземления жгута системы зажигания; С — к стартеру; D — к выключателю плафона освещения салона двери водителя

Как снять и разобрать панель приборов старого образца на ВАЗ 2110?

Для демонтажа панели приборов ВАЗ 2110 не требуется высокой квалификации. Снятие и установка другой комбинации не приводят к обездвиживанию автомобиля и появлению ошибок в электронных блоках. Сам комплекс оснащен разборным корпусом и разделяется на несколько составляющих для ремонта или тюнинга.

Какие инструменты понадобятся для самостоятельного снятия панели?

Для демонтажа и разборки комбинации приборов требуются две отвертки:

набор гаечных ключей и головок;
короткая с крестообразным жалом;
обычной длины с крестообразным жалом.

Подготовительные работы

Подготовка к снятию панели приборов включает в себя:

отключение питания бортовой сети, снятием клеммы аккумулятора;
демонтаж рулевого колеса и облицовки колонки;
удаление перчаточного ящика;
ряд владельцев снимает передние сидения, освобождая дополнительное пространство для работы.

Инструкция по снятию панели приборов

Пошаговая разборка торпедо ВАЗ 2110:

Демонтировать винты крепления щитка в ногах пассажира и сам щиток.
По аналогичной схеме убрать щиток со стороны водителя.
Вынуть криволинейную заглушку, расположенную под рычагом стояночного тормоза.
Открутить четыре винта крепления крышки центральной консоли к кронштейнам. Точки крепления размещены по бокам в центре и на задней кромке.
Отключить колодки клавиш управления стеклоподъемниками (в случае их установки на автомобиль). Снять разъем прикуривателя.
Снять защитный чехол рычага переключения скоростей с корпуса крышки консоли. Демонтаж выполняется аккуратно, чтобы не разорвать чехол.
Убрать крышку центральной консоли с автомобиля.
Снять воздуховоды подачи теплого воздуха к задним сидениям.
Открутить гайки крепления нижней части.
Демонтировать пластиковые накладки на передних стойках крыши.
Снять магнитолу, блок управления отопителем, часы, бортовой блок индикации.
Вынуть заглушки, расположенные по верхней кромке панели, в районе маленьких нерегулируемых дефлекторов.
Выкрутить расположенные под ними гайки фиксации.
Открутить винты крепления кожуха по нижней кромке. Два винта расположены слева, третий крепит диагностический разъем. Еще два винта расположены в центре торпедо, в ногах водителя и пассажира. Дополнительно есть винты в блоке предохранителей и в полости под перчаточным ящиком.
Снять монтажный блок.
Аккуратно вынуть пластиковый кожух с посадочных мест. Возможно потребуется снятие пластиковых стяжек, которыми крепится проводка.

1 – контрольная лампа топливного резерва;
2 – лампы освещения приборной панели;
3 – контрольная лампа правого повторителя;
4 – контрольная лампа левого повторителя;
5 – колодка штекеров;
6 – датчик температуры охлаждающей жидкости;
7 – контрольная лампа наружного освещения;
8 – контрольная лампа воздушной заслонки карбюратора;
9 – контрольная лампа масляного давления;
10 – контрольная лампа ручника;
11 – контрольная лампа заряда аккумулятора;
12 – тахометр;
13 – контрольная лампа «CHECK ENGINE»;
14 – спидометр;
15 – контрольная лампа уровня тормозной жидкости;
16 – контрольная лампа аварийной сигнализации;
17 – контрольная лампа дальнего света фар;
18 – указатель уровня топлива.

Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14.

Какие проблемы могут возникнуть с панелью приборов на ВАЗ 2110?

Причины, по которым перестала работать комбинация приборов разделяются на два вида:

некорректная работа подсветки или части индикаторов;
полное отключение панели.

Не горит подсветка панели приборов

Для подсветки комбинации используется несколько лампочек. Затемнение отдельной части указывает на одну или две перегоревшие лампы. При полном отказе подсветки следует проверить предохранитель, отвечающий за цепь питания. Он расположен в салонном блоке на первом месте слева в верхнем ряду, имеет номинал 5А.

Причиной неработоспособности индикаторов могут быть проблемы в электронике. Так, неисправность в контроллере двигателя — возможная причина отказа лампы Check Engine.

Если при полном отказе подсветки приборов на ВАЗ 2110 перестают работать лампы освещения заднего номерного знака и габаритные огни левого борта — все эти симптомы указывают на выход из строя плавкой вставки.

Полный отказ узла

Под полным отказом комбинации приборов подразумевается выключение стрелочных индикаторов, контрольных ламп, дисплея. Основной причиной неисправности является перегорание предохранителя, расположенного в салонном блоке. Вставка с номиналом 10 А установлена на втором месте справа в нижнем ряду.

Убедиться в выходе предохранителя из строя можно по неработающим указателям поворота. В случае перегорания новой вставки следует искать проблему в коротком замыкании проводки. Запрещено пытаться решить вопрос установкой предохранителей увеличенного номинала или «жучков», поскольку это может стать причиной пожара.

Стрелки прыгают вниз и вверх

Причинами хаотичного движения стрелок является плохой массовый сигнал из-за отгнивания или ослабевания крепления провода. Согласно заводской схеме проводки, «масса» поступает от провода, закрепленного на моторном щите. Точка крепления болта расположена за местом установки аудиосистемы. Возможны иные точки проведения массового провода, полученные в результате ремонтов, выполненных прежними владельцами автомобиля. После обнаружения места контакта требуется надежно обжать крепление и проверить тестером целостность проводника.

Проблема с щитком приборов

На многих подержанных авто нередко встречаются отказы «приборки» из-за разрушения элементов печатных плат. Для проверки необходимо вытянуть комбинацию из панели, не отключая колодок питания.

Проблема с прикуривателем

Распространенной причиной некорректной работы панели приборов на ВАЗ 2110 является прикуриватель. При подключении потребителей большой мощности происходит выгорание предохранителя и расположенного рядом с ним питания комбинации приборов. Вставка прикуривателя с номиналом 25 А размещена слева от панели индикаторов (рассмотрена в разделе полного отказа узла).

Замена лампочек в комбинации приборов ВАЗ-2113, 2114, 2115

Сегодня мы поговорим о такой распространенной проблеме, как выход из строя ламп приборной панели на ВАЗ-2114. Модель ВАЗ-2114 многим хороша, она эстетична и динамична, обладает неплохими техническими характеристиками, но приборная панель оставляет желать лучшего в плане качества и надежности. О том, как заменить лампы панели, мы и расскажем в данной статье.

Лампы приборной панели

Приборная панель дает водителю массу полезнейшей информации, позволяющей вести контроль за состоянием автомобиля, за процессом вождения, вовремя диагностировать поломки и исправлять их. Так, лампочка панели загорается по следующим причинам:

Аккумулятор не заряжается.
По той или иной причине зажат ручной тормоз.
Не достаточное количество топлива в баке.
Снизилось давление масла (что говорит о необходимости срочной остановки двигателя во избежание более серьезных последствий).
Переизбыток воды в фильтре. Для того, чтобы вода не попала в насос, что может привести к поломке, нужно слить лишнюю воду из фильтра.
Нарушена работа топливной системы.
Произошел сбой в двигательной системе и многое другое.

Как видно, лампы панели позволяют определить, что в автомобиле не так, если сами лампы выходят из строя, то можно упустить очень важную поломку, которая может и вовсе привести к ДТП

Вот почему так важно не тянуть с заменой (ремонту лампы не подлежат)

На сегодняшний день авторынок предлагает широчайший ассортимент ламп для панели управления, начиная от штатного варианта, более дешевого, но и обладающего средними характеристиками, заканчивая модернизированными версиями, придающими панели, а значит и всей атмосфере машины иную, более экспрессивную атмосферу.

Профессионалы советуют также заменять штатные лампы на светодиоды, которые в значительной степени украшают панель.

Итак, перечислим несколько наиболее популярных на настоящий момент вариантов, подходящих для ВАЗ 2114.

Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные). Страна производитель – Корея, цена – 80 руб. за пару.
Светодиодный модуль повышенной яркости SMD – 20 руб.
Светодиод Sho-me SM-T5-cap-super (белый) – 50 руб.
Галогеновые лампы Osram и Philips — примерно — 40-80 рублей за штуку.

Как видно, цены на лампы не высоки. Стоит отметить, что и времени на замену уходит совсем немного, о чем мы и поговорим далее.

Замена ламп приборной панели своими руками

Когда лампы панели перестают гореть, следует незамедлительно заменить их на новые. Для этой работы нам понадобится следующий арсенал:

отвертка под крест
новые лампочки.

Приступаем к работе

Первым делом снимаем декоративную накладку магнитолы (так как приборная панель и магнитола связаны друг с другом, придется потревожить и музыкальную систему тоже), которая держится на креплениях, здесь лучше воспользоваться отверткой, продевая ее под накладку.

Главное условие работы – осторожность. Начинать отсоединять накладку нужно с нижнего края

Когда нижний край отсоединится, нужно немного потянуть его на себя. Теперь отсоединяем верхний край. Далее:

Отключаем провод, направленный к прикуривателю.
Точно также, как снимали накладку с магнитолы, снимаем ее и у приборной панели. Над левым и правым краем находим два самореза. Их нужно выкрутить. Выкручиваем саморезы, расположенные вверху и внизу.
Снимаем накладку, приложив небольшие усилия (так как она держится еще и на креплениях, поэтому декоративную пластину придется немножко раскачать).
Отсоединяем все провода: от аварийной сигнализации, от часов, от фар и прочего.
Снимаем саму панель управления, для чего выкручиваем четыре самореза, на которых она и держится. Для того, чтобы не нанести повреждения проводам, правильнее будет с одной стороны, отсоединить их.
Теперь самое главное. Снимаем патроны переставших гореть лампочек. Чтобы снять патроны, нужно провернуть их против часовой стрелки аккуратным движением. Меняем дефектные лампы на новые, заворачиваем их и проводим монтаж всей конструкции в обратном разборке порядке.

Как видите, эта работа не трудоемкая, не требует больших финансовых вложений и затрат сил. Поэтому не стоит спешить обращаться в автосервис, в котором вам, скорее всего, предложат заменить всю приборную панель, что и стоить будет уже не несколько сотен рублей, а не одну тысячу. Теперь вы знаете, что делать, если вдруг лампочки на панели вышли из строя. Желаем удачи и доброй дороги!

Индикаторы

Приборная панель

В момент зажигания на панели приборов зажигаются все лампочки, после запуска мотора большинство из индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает светиться или даже моргать. Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 работает неисправно, для определения поломки требуется дианостика.

Мы знаем, что «десятка» бывает старого или нового образца. В обоих вариантах обозначения остаются идентичными, единственное различие – это расположение лампочек и их схема.

Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть, когда работает двигатель, значит – придется проводить ремонт.

Идем слева направо:

Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
Когда работает «дальний», на панели загорается значок фары;
Значок включенной лампочки – индикатор показывает включенные габариты;
Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.

Помимо указанных индикаторов передняя часть оснащена дисплеем, отображающим пробег. Также в этой области расположены часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях нового образца присутствует дополнительная панель, на ней расположены полезные индикаторы. Мигающий значок, где изображен человек с ремнем, сообщает, что стоит пристегнуться – это касается и водителя, и его спутников. Во время движения может загореться значок колеса, есть вероятность, что колодки износились, требуется ремонт.

Лампочка с масленкой — загорается, когда уровень масла падает ниже нормы – следует как можно быстрее проверить уровень.
Стеклоомыватель — он сообщает нам, что омывающая жидкость почти закончилась.
Градусник над емкостью — говорит о повышенной температуре охлаждающей жидкости.
Перечеркнутый значок со стрелкой – не работает габаритный или стоп-сигнал.

Неисправности и ремонт

Приборы или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже целиком спидометр. С такой ситуацией владельцы ВАЗ 2110 сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях. Перед тем, как менять панель приборов или выполнять ремонт отдельных частей, стоит убедиться в исправности датчиков – используем бортовой компьютер.

Неаккуратный монтаж приводит к выходу из строя элементов. На плате панели приборов детали крепятся при помощи простых заклепок, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому монтаж просто «разваливается», в цепи появляются разрывы. Ремонт в этом случае представляет собой пропайку заклепок и тщательную зачистку контактов.

Необходимо демонтировать пробку, плату можно не отсоединять от корпуса.
Следующий шаг – это нанесения флюса на места платы со стрелками (фото ниже). Обе колодки тоже необходимо демонтировать и тщательно промазать.

После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно пройтись шкуркой по контактам. На старых авто они обычно окисляются, что может мешать приборам нормально функционировать.

О том как снять приборную панель вы можете посмотреть в видеоролике ниже.

Все неисправности замка зажигания ВАЗ-2110

Замок зажигания – очень важная деталь, совмещающая в себе множество функций. Его неисправности на «десятке» также разнообразны и требуют четкого описания.

Замок зажигания на любом автомобиле выполняет как минимум три функции: коммутацию электрических цепей, доступ к запуску двигателя при помощи ключа и блокировку рулевого вала в противоугонных целях. На «десятке» к этому списку добавляются еще защита от повторного включения стартера, сигнал индикации забытого ключа и подсветка личинки.

Рассмотрим по пунктам, как все это работает и… ломается!

Не работает контактная группа замка зажигания

Контактная группа – это конструкция, замыкающая различные электрические контакты, в зависимости от положения ключа в замке. Она находится в задней части корпуса замка и способна преподносить неожиданные сюрпризы. При неисправностях контактной группы, в автомобиле возникают странные на первый взгляд проблемы с электрикой – например, может отказать свет фар, или перестать работать отопитель. Неисправность контактной группы может привести и к невозможности запуска двигателя. Подробно – в статье признаки неисправности контактной группы замка зажигания.

Какой из проводов куда ведет

Для начала давайте рассмотрим обратную сторону панели приборов. В верхней ее части находятся:

указатель уровня топлива;
лампы освещения щитка;
контроль правого и левого поворотов (по отдельности);
тахометр;
колодка со множеством штекеров;
указатель температуры охлаждающей жидкости.

Как видим, ничего особо сложного здесь действительно нет. В нижней части панели приборов с обратной стороны находятся контроллеры:

дальнего света;
«аварийки»;
CHECK ENGINE;
заряда аккумулятора;
стояночного тормоза;
давления масла;
воздушной заслонки (для моделей с карбюратором);
работы наружного освещения.

Помимо этого, там также расположены спидометр и лампа контроля уровня тормозной жидкости.

Теперь давайте рассмотрим более детально колодки. Их есть две – белого и красного цвета. В первой разъемы и провода выглядят следующим образом (по порядку):

Массовый провод черного цвета.
Красно-коричневый – низковольтная подача с ЭБУ на тахометр.
Желтый – высоковольтная подача на тахометр с катушки.
Красно-синий – идет от аккумулятора через 6-й предохранитель Const с напряжением 12 вольт.
Зелено-белый – ведет к датчику температуры охлаждающей жидкости.
Зелено-желтый – предохранитель F1, отвечающий за габаритные огни.
Данный разъем не имеет цвета, он идет на дроссельную заслонку.
Красно-белый – ведущий к сигнальной лампочке CHECK ENGINE.
2 оранжевых провода, ведущих к двум предохранителям питания F19 + 12 вольт.
Аналогично предыдущему разъему.
2 провода сине-коричневого цвета, следующих к клемме «ВК» ручника.
Вывод к клемме D генератора – коричнево-белый провод.
Серый с синим – провод, идущий к датчику давления масла.

В колодке красного цвета номер разъема по счету, цвет проводов и приборы, к которым они ведут, выглядят следующим образом:

Красно-синий – ведет к датчику внешней температуры.
Оранжевый – следует к предохранителю питания F19 + 12 вольт.
2 массовых провода черного цвета.
Белый – ведет к выключателю освещения приборов.
Синий – к указателю правого поворота.
Сине-черный – к указателю левого поворота.
Сине-розовый – к датчику уровня тормозной жидкости.
Коричневый – ведет к бортовому компьютеру.
Серый – к спидометру.
Розовый – к указателю уровня топлива.
2 провода зелено-черного цвета, ведущих к предохранителю F3, отвечающему за дальний свет.
Сине-белый – к выключателю аварийной сигнализации.
Провод белого цвета, ведущий к клемме 50 – выключателю зажигания.

Здесь стоит особо отметить, что выше приведена наиболее типичная и распространенная схема распиновки. Однако у разных производителей могут быть отличия в цветовой маркировке. Например, в панели приборов, изготовленной курским «Счетмашем» будут незначительные отличия от приведенной выше схемы, в частности в красной колодке (номер разъема и цвет провода):

черный;
красно-коричневый;
желтый;
красно-белый;
зелено-белый;
2 провода коричневого цвета;
пустой;
красно-белый;
синий;
оранжевый;
сине-коричневый;
бело-коричневый;
сине-серый.

Как видим, определенные отличия все-таки есть, пускай даже и небольшие

Тем не менее эти мелочи имеют очень важное значение. Поэтому лучше всего, прежде чем приступать к работе, узнать, какая именно панель у вашего автомобиля (по году выпуска и заводу-изготовителю), и после этого найти правильную схему распиновки

Впрочем, есть еще один вариант – уже упоминавшиеся выше самоклеящиеся бумажки. Отсоединяя провода, обязательно их маркируйте – это существенно облегчит процесс сборки.

Не работает панель приборов на ВАЗ 2110? Для ремонта вам понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния авто, она показывает количество горючего, скорость, а также сообщает владельцу ВАЗ 2110 о неполадках в работе узлов. Но не для всех автомобилистов панель является открытой книгой, особенно это касается начинающих водителей. В этом материале описана распиновка, принцип работы, назначение приборов, основные неисправности, а также ремонт.
