Дмрв ваз 2110

Виды датчиков массового расхода воздуха

Датчик, предоставляющий возможность определить объем поступившего воздуха, мы рассмотрим на примере ваз 2110. В ВАЗ-2110, как и в других машинах, устройство находится внутри воздушного патрубка, около фильтра, и отвечает за фиксацию потока воздуха, приходящегося на выход с фильтра. ДМРВ постоянно усовершенствуют, сегодня существует несколько измерителей, высчитывающих потребленный воздух:

1. В качестве главного компонента выступает трубка Пито. Зафиксированная в датчике пластинка меняет положение под действием потока воздуха. Угол уклона пластины измеряется потенциометром, в свою очередь меняющим сопротивление. Это служит сигналом для блока управления чтобы определить объем поступившего воздуха.
2. Массовый выпуск современных устройств ДМРВ предполагает наличие в датчиках термоанемометрических измеряющих механизмов. В теплообменнике стоят сразу 2 тонкие пластины, сделанные из платины. После подачи на пластины энергии для их прогревания одна из них остается рабочей, а вторая – контрольной. Датчик ДМРВ в этой конструкции позволяет обеспечить неизменную одинаковую температуру, касающуюся 2-х пластин.
3. Рабочие элементы пленочного измерителя представляют собой кремниевые пластины, на которых присутствует платиновое напыление.

Диагностика датчика

Проверить работоспособность датчика можно несколькими способами. Обычно признаки неисправности выявляются практически сразу. Далее предлагаем подробнее разобраться со всеми известными признаками диагностики.

Способ №1. Отключение датчика

Простой способ диагностики, провести который может практически любой автовладелец. Для того чтобы отключить датчик вам нужно просто отсоединить его разъем питания. После этого вам требуется завести двигатель. В этот момент ЭБУ, увидев, что ДМРВ не подключен, перейдет на аварийный тип работы. В этом случае подача топливно-воздушной смеси будет регулироваться лишь дроссельной заслонкой. Холостой ход двигателя будет повышен – где-то до 1500 оборотов. Теперь вам нужно попробовать проехаться на машине. Если вы почувствуете улучшение динамических характеристик, а также будет отмечаться рост мощности двигателя, значит ваш ДМРВ вероятнее всего все-таки вышел из строя.

Способ №2. Проверка мультиметром

Отметим сразу, что данный способ проверки подходит лишь для автомобилей, в которых установлен ДМРВ производства Bosch. Перед началом проверки поставьте мультиметр в режим работы 2В и переключите его в положение работы с постоянным током. Включите зажигание, красный проводок присоедините к желтому, который имеется на колодке датчика. Черный провод присоедините к зеленому. Двигатель не должен быть запущен. Измеряйте напряжение по мультиметру. Если показания мультиметра находятся в диапазоне от 1.01 до 1.02, значит ДМРВ рабочий. Также не стоит волноваться, если показания доходят до 1,05 – это допустимое отклонение. Если же показания выше, то нужно искать причину возникшей неисправности именно в датчике МРВ.

Способы проверки, диагностики

Отключение

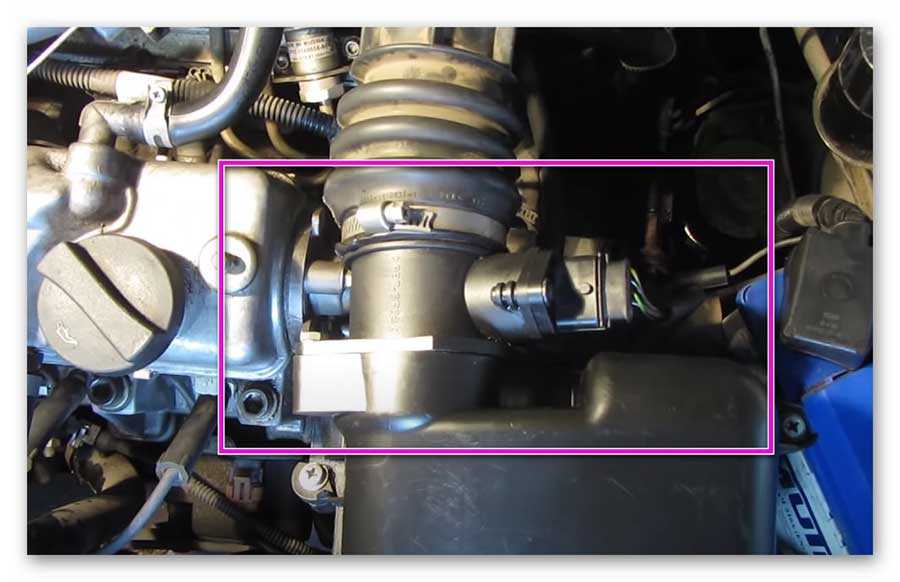

Вытащить датчик довольного легко. Находится он в воздушном фильтре.

Этот способ подразумевает пуск мотора при извлеченном датчике – нам нужно отсоединить его разъём. При выключении контроллер запускает аварийный режим, а новые порции смеси рассчитываются по положению заслонки. Нам нужно немного проехаться, обороты должны быть выше 1500 об/мин. Если без ДМРВ автомобиль ведет себя динамичнее, то диагностика завершена – пора менять расходник.

Проверка мультиметром

Эта проверка подразумевает наличие навыков обращения с мультиметром (тестером). Метод подходит почти для всех моделей ВАЗ, в том числе и 2110. Нам нужно взять мультиметр и поставить на нем режим, замеряющий постоянное напряжение, который обычно обозначается DCV или только V. Чтобы работать с ДМРВ, нужно понимать его распиновку, она следующая:

• Желтый, расположенный ближе всего к лобовому стеклу, подает ток на вход сигнала;
• Зеленый обозначает заземление;
• Провод розово- или красно-черного цвета идет от основного реле;
• Бело-серый провод отвечает за выход напряжения.

Расположение проводов и их последовательность.

В зависимости от модели, цвета могут быть другими, только расположение не меняется. Здесь уже придется разбираться с конкретной моделью. Но отыскав проводку входящего сигнала (ближе к лобовому стеклу) и заземление, можно справиться без инструкции. С проводами понятно, теперь нужно включить зажигание, не запуская мотор. На тестере выставляется предел в 2 Вольта. Черный щуп тестера подключается к зеленому заземляющему проводу ДМРВ, а красный – к желтому. Измерение проходит между двумя выводами

Вставлять щупы нужно осторожно, дополнительная иголка не требуется, так как свободно можно внедрить щупы вдоль проводов, не повредив изоляцию

Смотрим на дисплей тестера. Если расходник новый, то там мы увидим показатель напряжения 1.01. Со временем показатель растет, так как происходит износ резисторов (сопротивление падает). Чем больше цифра, тем сильнее износ чувствительного элемента:

• При хорошем состоянии показатель будет 1.01… 1.02;
• При «нормальном» — 1.02… 1.03;
• Датчик скоро перестанет работать – 1.03… 1.04;
• Предсмертное состояние расходомера сопровождается показателем 1.04… 1.05;
• Замена агрегата требуется при показании 1.05 и выше.

Тестирование датчика массового расхода. Вставлять щуп нужно аккуратно.

Также диагностика может быть проведена без мультиметра. Вместо него можно воспользоваться бортовым компьютером. Для этого нужно зайти в раздел «напряжение с датчика массового расхода», нас интересует показатель «U ДМРВ».

Визуальная проверка

Здесь нам нужно внимательно изучить поверхность гофра и расходника. Чтобы проверить состояние, нам нужно ослабить хомут воздухозаборника на выходе ДМРВ, а затем стащить его. Если на поверхности вам на глаза попались следы смазки или конденсата, то, скорее всего, они и вывели агрегат из строя. Иногда датчик удается «реанимировать», убрав всю грязь. Попадает она на расходник из-за редкой смены воздушного фильтра. Если же появляется жидкость на чувствительном элементе – это 90% выход из строя. Смазочное масло попадает из-за засорения маслоотбойника или из-за повышенного уровня в картере.

Капли масла на датчике — это верный признак, что он вышел из строя.

При обнаружении вышеописанных элементов диагностика может быть завершена. Если поверхность чистая, идем дальше. Извлекаем расходник из воздушного фильтра. Держат его только 2 винта, которые выкручиваются 10-ым ключом. Посмотрев на фото, мы видим, что на передней части датчика массового расхода есть кольцо-уплотнитель. Устанавливается оно для герметизации – нефильтрованный воздух не может просочиться через впускное отверстие.

Если это кольцо (на фото оно зеленое, но у вас цвет может быть другим) сползло или вовсе осталось в корпусе фильтра, то на сеточке расходника можно будет обнаружить слой пыли. Такого дефекта хватает для выхода из строя чувствительного элемента. Собирать агрегат нужно по следующей схеме: проверить надежность фиксации уплотнительной юбки, надеть резиновое кольцо, поместить датчик в корпус воздушного фильтра.

Замена датчика массового расхода воздуха

Сначала надо сказать пару слов о самом датчике. Я советую не экономить и брать бошевский, на проверенном сайте с отзывами. На клиентские машины пару раз брал пекар, были проблемы. Я беру эти датчики вот тут. Ни разу с ними не было проблем, На ВАЗ 2110, 2111, 2112 ДМРВ установлен на патрубке, который выходит из воздушного фильтра и идет во впускной коллектор.

1. Ослабьте хомут крепления гофрированного патрубка к датчику ДМРВ.

1. Снимите патрубок с датчика и отодвиньте его в сторону.
2. Нажмите на фиксатор разъема питания датчика и снимите его. Фиксатор выполнен в виде кнопки.

1. Открутите два болта крепления датчика к корпусу воздушного фильтра. Крепящие болты расположены по диагонали. Болты под головку на десять.

1. После того как открутили крепящие болты снимите датчик.

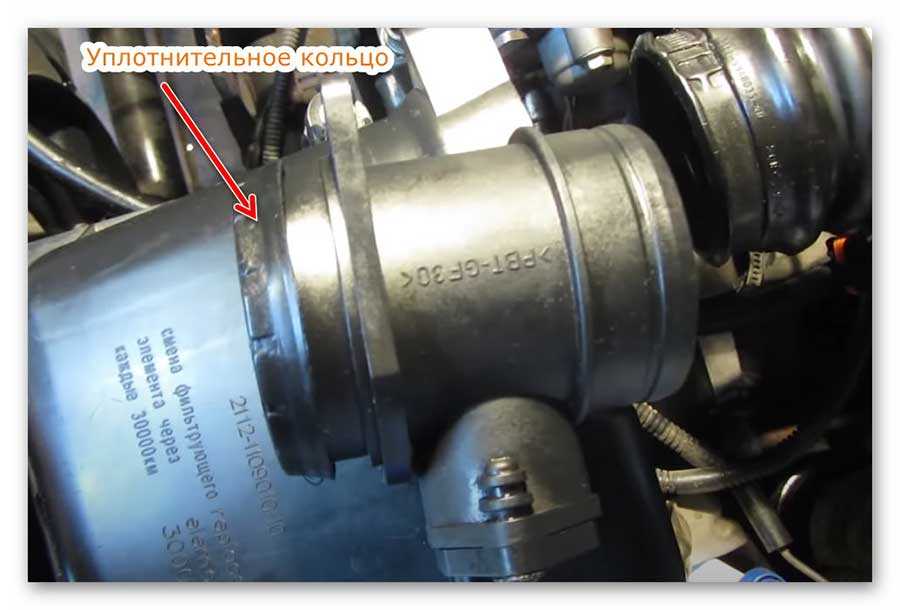

После демонтажа датчика обратите внимание на состояние уплотнительной резинки. Если резинка повреждена, то ее нужно обязательно заменить. Можно поставить рабочий датчик с поврежденной резинкой и эффекта от замены не будет никакого

Обороты будут плавать, так как будет подсос воздуха

Можно поставить рабочий датчик с поврежденной резинкой и эффекта от замены не будет никакого. Обороты будут плавать, так как будет подсос воздуха.

1. Установка датчика осуществляется в обратном порядке.

Заключение

Поломка ДМРВ может стать причиной серьезных неполадок в работе автомобильного двигателя. Поэтому каждый автовладелец должен следить за работоспособностью и помнить о сроке службы расходомера. Если в работе ДМРВ появляются первые признаки неполадок, можно попробовать промыть устройство, обычно это помогает на ранней стадии загрязнения.

• https://remontvazov.com/proverka-i-zamena-dmrv
• https://osensorax.ru/rashod-uroven/dmrv-vaz-2110
• https://carfrance.ru/proveryaem-dmrv-na-vaz-2110-multimetrom-svoimi-rukami/
• https://autocentrum.ru/articles/datchiki/18756-priznaki-neispravnosti-dmrv-vaz-2110-chistka-remont-i-proverka-datchika-massovogo-rashoda-vozduha.html
• https://auto-self.ru/priznaki-neispravnosti-datchika-dmrv-na-vaz-2110-kak-promyt-i-pochistit-svoimi-rukami/
• https://FB.ru/article/422090/chem-chistit-dmrv-sredstva
• https://ladafakt.ru/dmrv-vaz-2110-8-klapanov-inzhektor.html
• https://carfrance.ru/datchik-dmvr-vaz-2112-16-klapanov-priznaki-neispravnosti/
• https://www.syl.ru/article/207347/new_osnovnyie-priznaki-neispravnosti-dmrv-vaz
• https://zen.yandex.ru/media/id/5e26640d73034b00ad7f5751/diagnostika-i-ustranenie-neispravnostei-datchika-massovogo-rashoda-vozduha-dmrv-5e538a96fc020165b28c9691
• https://pol-z.ru/dmrv-na-vaz-2110-kak-proverit-nalichie/
• https://autorn.ru/vaz/2110/457-proverka-dmrv-vaz-2110-2111-2112.html
• https://555-shop.ru/remont/priznaki-neispravnosti-dmrv-vaz-2110.html

Какой датчик массового расхода воздуха поставить вместо вышедшего из строя?

Характеристика

На автомобилях ВАЗ датчик массового расхода воздуха монтируется между воздушным фильтрующим элементом и шлангом дросселя. На сегодня продукция от производителя Bosch пользуется большой популярностью среди соотечественников. Вне зависимости от того, универсальный это датчик Bosch или, к примеру, свечи зажигания, качество от немецкого производителя всегда может дать фору отечественной продукции. Рассмотрим основные характеристики регуляторов моделей 116 и 037.

ДМРВ 116 предназначен для контроля и преобразования воздушного потока, который доходит в мотор, в напряжение. Данные, которые передает регулятор, дают возможность определить режим функционирования силового агрегата и произвести расчет циклового наполнения цилиндров воздушным потоком. Это наполнение осуществляется на установившихся режимах функционирования мотора, которые по своей длительности составляют не более 0.1 секунды.

Рассмотрим технические особенности, которыми обладает ДМРВ Bosch 0 280 218 116:

• регулятор работает по принципу замера расхода воздушного потока;
• устройство выдает точные данные, что обеспечивает оптимальный расход горючего;
• рабочий диапазон варьируется от 8 до 550 кг/ч;
• уровень выходного импульса при замере диапазона от 0 до 100% будет составлять около 0.05-5 вольт;
• что касается питания, то контроллер запитан от электросети транспортного средства, то есть 12 вольт ему достаточно;
• показатель потребления тока составляет около 0.5 ампер;
• регулятор может нормально функционировать в рабочем диапазоне от 45 градусов мороза до 120 тепла;
• ресурс эксплуатации ДМРВ Bosch 116 составляет около 3 тысяч часов.

Устройство Bosch 116 Что касается ДМРВ 037 от Bosch, то технические особенности, будут схожи. Контроллер состоит из двух основных элементов — рабочего и контрольного, а также нагревательного резисторного устройства. Воздух, который попадает в двигатель, охлаждает один из контроллеров, в то время как электронный модуль осуществляет преобразование разностей температурных режимов регуляторов. В том случае, если датчик 280 218 037 выходит из строя, его опции будет выполнять ДПДЗ.

Как сказано выше, технические особенности у моделей одинаковы:

• рабочий диапазон для нормального функционирования варьируется в районе 8-550 кг/ч;
• при правильной работе контроллер будет выдавать точные данные, благодаря чему возможно достижение оптимального расхода бензина (разумеется, если двигатель работает в нормальном режиме);
• поскольку элемент используется в автомобиле, логично, что он должен питаться от 12 вольт;
• контроллер потребляет около 0.5 ампер тока;
• деталь может нормально работать как при 45 градусах мороза, так и при 120 градусах тепла, это ее рабочий диапазон;
• срок службы составляет не меньше 3 тысяч часов;
• в отличие от модели 116, новый ДМРВ 037 при расчетах может выдавать погрешность, которая составляет 2.5 процента (как в меньшую, так и в большую сторону).

Регулятор модели 0280218037

Чем отличаются датчики 037 и 116?

Чем могут отличаться между собой регуляторы этих моделей и можно ли вместо 037 установить 116? Различия между этими контроллерами есть, и дело заключается не в распиновке ДМРВ. Ведь если бы эти модели были одинаковыми, какой смысл был бы давать им разные названия?

Итак, чем отличаются между собой контроллеры и можно ли вместо 037 установить модель 116:

1. Первое отличие, о котором можно догадаться исходя из технических характеристик — это то, что модель 037 при работе может выдавать данные с погрешностью. Разумеется, погрешность в 2.5% не критическая, но она имеет место.
2. Устройство 037 предназначено для установки в автомобили ВАЗ 2111, 2112, 2123, 21214, которые оборудованы контроллерами М 1.5.4, Январь 5.1-5.1.3 и т.д.
3. Что касается модели 116, то ее использование актуально на Ладах 21114, 21124, 21214. Установка этого устройства допускается на Калины и Приоры. Монтаж девайса допускается на авто, обустроены контроллерами М 7.9.7 и Январь 7.2.

Если столкнулись с проблемой неработоспособности устройства, то при замене нужно ставить такую модель, которая уже была установлена. Но стоит учитывать, что 037 — это не распространенный вариант, как 116, так что найти его сложнее. Последний, в свою очередь, является более распространенным, да и стоимость его ниже.

Замена допускается, но специалисты не рекомендуют этого делать. Все потому, что между собой эти устройства различаются по своей тарировке, поэтому в случае замены придется изменять параметры блока управления. А лезть в «мозги» автомобиля можно только, если понимаете, что нужно сделать, и есть минимальный опыт.

Методы проверки датчика на работоспособность

Как проверить расходомер своими руками? Есть несколько вариантов диагностики, предлагаем ознакомиться с каждым из них (автор видео — канал Бездельник TV).

Отключение

Для начала нужно попробовать отключить расходомер от питания. Чтобы сделать это, нужно завести двигатель и дать ему поработать какое-то время. Далее, от расходомера нужно будет отсоединить штекер — после этого должен активировать аварийный режим работы мотора. В данном случае расчет объема нужного воздушного потока будет осуществляться в соответствии с положением дроссельной заслонки. Если после отключения вы заметили, что двигатель стал работать более правильно и при этом он стал более динамичным, то однозначно ДМРВ подлежит замене.

Диагностика с помощью мультиметра

Диагностика может быть выполнена с помощью мультиметра, для этого рекомендуем ознакомиться с инструкцией по эксплуатации тестера. Прибор необходимо настроить в режим измерения постоянного напряжения, обычно он маркируется символами DCV либо V.

Чтобы подключение устройства не вызвало сложностей, необходимо точно знать распиновку девайса:

• черно-красный или розовый контакт — это подключение к управляющему модулю;
• зеленый — это земля (заземление, масса), подсоединяется к кузову или АКБ;
• серо-белый контакт — выходное напряжение;
• желтый — используется для подачи тока на вход.

Диагностика мультиметром выполняется так:

1. Для начала тестер следует включить и установить на нем значение напряжения в 20 вольт, а затем щупы от прибора подсоединяются в соответствующим контактам на штекере.
2. Чтобы подключение было более удобным, можно использовать булавки, потребуется две штуки. Каждая из них устанавливается в отверстие с зеленым и желтым контактам. Затем к этим булавкам надо будет подключить щупы прибора.
3. Следующим этапом будет активация зажигания и измерение напряжения. Подробнее о результатах тестирования читайте ниже (автор видео — канал IZO)))LENTA).

На работоспособном девайса уровень напряжения составит в районе 1.01-1.04. Если показания составляют от 1.02 до 1.05 вольт, это говорит о том, что в скором будущем устройство надо будет поменять. Если же полученные показания выше, то расходомер подлежит замене, поскольку он вышел из строя.

Нужно отметить, что в ходе эксплуатации параметр напряжения будет только расти, поскольку изнашиваются резисторные компоненты устройства, а величина сопротивления, соответственно, снижается. Точно определить напряжение можно также с помощью бортового компьютера, если в нем есть соответствующая функция. Для поиска следует зайти в раздел напряжения расходомера и найти значение U.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Поиск причины неисправности датчика холостого хода на автомобилях “ВАЗ”

Для самостоятельной быстрой диагностики в продаже есть специальные приборы, но у них достаточно высокая стоимость. Некоторые автовладельцы используют тестеры, сделанные в “домашних” условиях (выяснить, как производится “домашний”, можно на автомобильных форумах). Мы рекомендуем обратиться к профессионалам, но окончательное решение за вами.

Агрегатор Uremont.com предлагает инструменты для определения подходящей СТО и связи с профессионалами. Интерактивная карта с адресами партнерских автосервисов и отзывами пользователей ускорят поиск автомастерской. Онлайн-бланк заявки, представленный на сайте, — универсальный способ решения практически любой проблемы с автомобилем (например, так можно вызвать эвакуатор).

Роль ДМРВ

Задача заключается в создании смеси из бензиновых паров и воздуха. Датчик способен измерять два показателя, которые прочно связаны друг с другом:

• Время реакции;
• Количество используемого воздуха.

Получая точные данные, измеритель определяет оптимальное количество компонентов для создания пропорций воздуха с парами топлива. Если ДМРВ начнет выдавать неправильные значения, смесь не будет соответствовать режиму работы двигателя, в котором он функционирует на данный момент.

Как результат, мощность падает, расход горючего растет, отклик снижается, разгон занимает значительно больше времени. В зависимости от датчика, его опоздания могут проявляться в виде провалов при разгоне или плавающих оборотах на холостом ходу.

Оптимальный расход воздуха

Поскольку мы говорим про ВАЗ 2114, следует определить, какой же показатель расхода воздуха является оптимальным для его двигателя.

Исправный датчик при условиях работы двигателя объемом 1,5 литров на примерно 900 оборотах в минуту, количество потребляемого воздуха составит от 10 кг с погрешностью 0,5 кг за час. Если поднять обороты до 2000, тогда расход повысится примерно до пределов 19-21 кг.

При снижении количества воздуха при тех же оборотах, начнет тут же снижаться динамика, но при этом уменьшится расход топлива. Если же расход воздуха повысится, динамика увеличится, а за ним повысится и расход топлива.

Причины поломки

На самом деле датчики расхода воздуха могут выходить из строя только по причинам, которые скрыты в вентиляции картера двигателя.

Эта вентиляционная система двухконтурная, она отвечает за работу при двух режимах — с закрытой или открытой дроссельной заслонкой. Если заслонка закрыта, газы из картера выходят через магистраль. Но определенная доля газов скапливается внутри магистрали холостого хода. При этом газ соприкасается с резистором нашего датчика, хотя тот покрыт пленкой. Из-за смолы, которая оседает на резисторе, ДМРВ начинает выдавать неправильную информацию. Отсюда возникает цепочка неисправностей.

Признаки поломки

Если датчик вышел из строя, симптоматика может появиться разнообразная, но в итоге это приведет к нарушению работоспособности мотора. Сначала может повыситься аппетит двигателя к бензину, потом будут наблюдаться плавающие обороты и т.д.

Существует несколько характерных признаков, по которым определяется поломка датчика ДМРВ:

1. Наблюдаются провалы при работе двигателя с нагрузкой и при холостом ходу;
2. Машина начинает медленнее разгоняться, динамика ощутимо страдает;
3. При переключениях передачи двигатель выключается;
4. Падает мощность;
5. Повышается расход топлива;
6. При горячем двигателе мотор с трудом заводится;
7. На приборной панели загорается лампа проверки двигателя (Check Engine).

Если же датчик совсем не подает даже малейших признаков жизни, лампа на панели может не загораться. В этом случае поломка определяется за счет работы бортового компьютера и ошибок.

Можно провести диагностику, определив уровень сигнала датчика. Если уровень окажется низким, это говорит о:

• Отсутствии подключения датчика;
• Обрывах в цепи;
• Окислении и обрыве массы в цепи;
• Сбое в работе электронного блока управления мотором;
• Замыкании или обрыве сигнальных проводов;
• Вышедшем из строя ДМРВ.

Даже если вы обнаружили поломку, не спешите приобретать новый ДМРВ, поскольку этот датчик стоит от 1,5 до 4 тысяч рублей.

В некоторых ситуациях может помочь простая проверка и чистка ДМРВ. Причем обращаться в сервисный центр при этом вовсе не обязательно. Вы легко справитесь поставленной задачей своими собственными руками.

Проверка ДМРВ при помощи мультиметра

Для того, чтобы проверить датчик массового расхода воздуха, не обязательно ехать в автосервис, тратить кучу времени и денег. Для этого понадобиться обычный тестер или мультиметр, который можно купить за 300 рублей на рынке. Итак, рассмотрим, какая распиновка у датчика массового расхода воздуха: 1. Контакт №5 (в датчиках Bosch от него, как правило, идёт проводок желтого цвета) — отвечает за подачу входящего сигнала с ЭБУ; 2. Контакт №4 (серый либо белый) — отвечает за питание устройства; 3. Контакт №3 (провод зеленого цвета) — отвечает за заземление; 4. Контакт №2 (розово-черный) — провод, по которому информация с датчика передается на главное реле ВАЗ 2114. Чтобы определить исправность, снимать датчик не нужно. Мультиметр выставляется на режим измерения постоянного тока до 20 вольт. Далее, следуем пошаговой инструкции: 1. Красный провод от мультиметра соединяем с контактом 5, а вот черный с контактом 3. Соединять контакты можно при помощи булавки 2. Не заводя автомобиль, поворачиваем зажигания. 3. Смотрим на показания мультиметра, расшифровка которых приведена ниже.

Показания тестера (напряжение, В)	Состояние ДМРВ
0.006 — 1.01	Такое напряжение выдают только новые датчики, спустя нескольких недель эксплуатации оно возрастает на несколько сотых единиц;
1.01 — 1.02	Нормальное, рабочее напряжение устройства находящегося в постоянной эксплуатации;
1.03 — 1.04	Устройство израсходовало примерно половину своего рабочего ресурса;
1.04 — 1.05	Напряжение ДМРВ находящегося в крайне изношенном состоянии, рекомендуется замена;
Выше 1.05	Такой датчик не работает, либо работает, но посылает в ЭБУ искаженные сигналы.

В зависимости от показаний и расшифровки проводим соответствующие ремонтные операции. Если установить новый датчик, изначально он будет демонстрировать показания в районе 0,996-1,01 В, но с течением времени напряжение начнет увеличиваться. Это свидетельствует об износе. Проверка датчика массового расхода воздуха ВАЗ-2114 при помощи мультиметра проводится достаточно легко и под силу даже начинающему автомобилисту. Так, если автолюбитель не способен это сделать своими руками придется обратиться в автосервис.

Чистка ДМРВ ВАЗ 2114

Чистка — это один из наиболее эффективных способов вернуть к жизни ДМРВ и обеспечить его работой еще не на один сезон эксплуатации вашего ВАЗ 2114. 1. С помощью крестовой отвертки ослабьте хомут, который держит патрубок от воздухозаборника. 2. Снимите гофру и проверьте, присутствуют ли следы масла, конденсата внутри. 3. Изучите состояние внутренней поверхности самого ДМРВ. 4. Если все хорошо, никаких следов загрязнения быть не должно. 5. Чувствительный компонент датчика не редко выходит из строя по причине появления загрязнений. 6. Во избежание подобных проблем с грязью рекомендуется регулярно, согласно руководству по эксплуатации, выполнять замену воздушного фильтра. 7. Масло на датчик может попадать по причине повышенного уровня масла в картере из-за засорения маслоотделителя в системе вентиляции. 8. Датчик удерживается на патрубке с помощью двух винтов. 9. Демонтаж выполняется рожковым ключом. Так можно снять и заменить датчик, если потребуется. 10. Впереди располагается вход, на котором должно располагаться уплотнительное резиновое кольцо. Оно служит для защиты от подсоса загрязненного, неочищенного воздуха. Если уплотнитель отсутствует, он зацепился за фильтр. Как результат, входная сетка ДМРВ будет загрязняться. 11. Очистите сетку подручными средствами. Можно зубочисткой, зубной щеткой. 12. Поставьте на мес то уплотнитель, верните датчик на свое законное место.

Как определить неисправность ДМРВ

Проверка ДМРВ, позволяющая определить его неисправность, может быть выполнена несколькими различными способами.

1. Надо выполнить отключение датчика от бортовой системы автомобиля, для чего достаточно отстыковать его разъем, как показано на фото.

   В этом случае контроллер управления двигателем начинает работать в аварийном режиме, при котором определяющим становится положение дроссельной заслонки, а не количество воздуха. Обороты двигателя становятся больше полутора тысяч. После этого можно немного проехать. Если автомобиль стал более резвым, то вполне возможно, что нужна замена ДМРВ.

2. Использование заведомо исправного датчика, например, взятого у друга или на СТО для проверки, если конечно, такое возможно. Он устанавливается вместо штатного. Когда такая проверка дает положительный результат и автомобиль ведет себя гораздо лучше, то однозначно нужна замена ДМРВ или, как минимум, промывка и чистка датчика.
3. Проведение визуального осмотра. Для этого снимают ДМРВ и проводят его визуальный осмотр, в первую очередь – внутренних поверхностей и воздуховода. Они должны быть чистыми и сухими, на них не должно быть никаких следов конденсата и масла. При наличии его следов, необходима, как минимум, чистка ДМРВ, после чего датчик может заработать правильно. Ну и надо устранить причины попадания масла.
4. Проверка ДМРВ мультиметром. В этом случае требуется измерить выходное напряжение с ДМРВ обычным мультиметром, оно позволит проверить, насколько датчик рабочий. Проверка эта проста, но дает возможность точно оценить текущее состояние ДМРВ и в свете этого определить свои дальнейшие действия – достаточно промыть или нужно будет заменить датчик.

Для этого на панели управления мультиметром задается измерение постоянного напряжения на пределе два вольта. В разъеме датчика надо подключиться к желтому и зеленому проводам. Это будут первый и третий контакты разъема (со стороны лобового стекла). Цвета проводов могут быть и другие, но нумерация контактов будет та же самая.

Включается зажигание, но двигатель не заводится, и проверяются показания ДМРВ. У нового датчика напряжение составляет (0,996-1.01)В. Чем больше его величина, тем хуже состояние ДМРВ. Превышение напряжением величины (1,03-1,04)В свидетельствует о том, что датчик находится в предсмертном состоянии, а напряжение больше 1,05В о том, что ДМРВ пора выбросить и поставить новый.

На видео подробно показано, как проверить датчик. Необходимо отметить, что в некоторых моделях бортовой компьютер выдает напряжение на его выходе. » alt=»»>

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Визуальный осмотр

Для того, чтобы осмотреть датчик его необходимо снять. На большинстве современных авто это не сложно сделать.

Для этого:

1. Снимите провод с минусовой клеммы АКБ.
2. Отсоедините разъем.
3. Выкрутите болты.
4. Открутите хомуты.
5. Аккуратно отодвиньте воздуховод и извлеките датчик.

Осмотрите изделие на предмет наличия повреждений корпуса, посторонних предметов, грязи и конденсата. Если внутри обнаружен мусор значит или воздушный фильтр давно не менялся, или есть подсос в местах соединений.

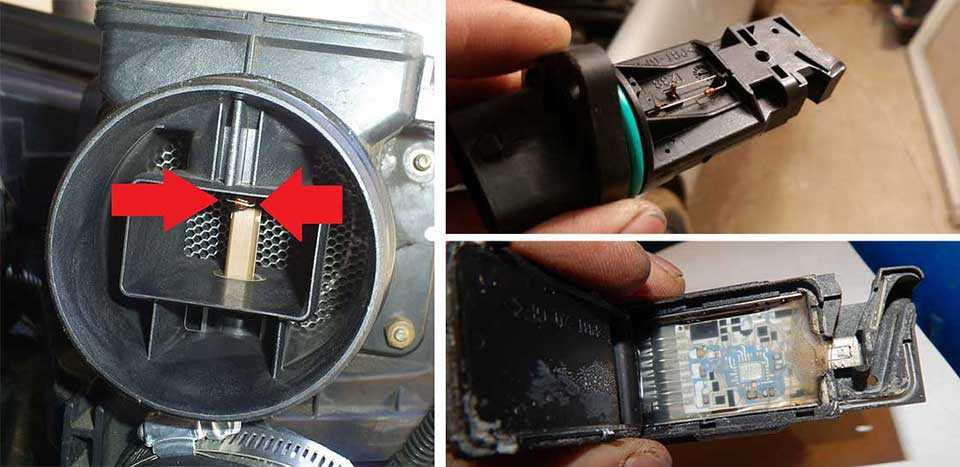

Дальше проверяются на наличие видимых повреждений терморезисторы (нити или пленки). Если они присутствуют, то датчик меняется в сборе.

Если на нитях или на пленке скопились отложения грязи, то почистите их сжатым воздухом или специальными средствами.

Не в коем случае на проводите чистку ушными ватными палочками или другими аналогичными способами. Любое механическое воздействие может их повредить.

Если внутри датчика обнаружены следы масла тогда убедитесь, что не превышен уровень в картере двигателя или не забит маслоотбойник системы вентиляции картерных газов, который расположен под клапанной крышкой.

Устройство и принцип работы ДМРВ ЛАДА “Гранта”

Назначение ДМРВ — контроль количества воздуха, поступающего из воздушного фильтра в двигатель. Датчик ДМРВ ЛАДА “Гранта” установлен на патрубке между дроссельной заслонкой фильтром и измеряет скорость потока простым и оригинальным способом: за счет контроля охлаждения электрического проводника. В ДМРВ установлены две платиновые нити, через которую проходит ток. Первая нить охлаждается проходящим из фильтра воздушным потоком, вторая является контрольной. За счет охлаждения первой нити сопротивление уменьшается пропорционально силе потока воздуха. Соответственно, ЭБУ двигателя получает информацию о количестве входящего воздуха и может обеспечить оптимальное соотношение компонентов воздушно-топливной смеси, подающейся в камеры сгорания.

Как проверить ДМРВ на исправность

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;

Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine

В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться. Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

• Розовый (или розово-черный): провод к главному реле;
• Зеленый: провод к заземлению;
• Серый: провод к питанию;
• Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

• Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
• Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
• Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
• Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
• Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
• Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

• Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
• Забитый маслоотбойник системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.
