Снятие и установка высокой панели приборов (торпеды) ваз 2108-2109-21099 » ваз 2108, 2109, 21099, 2113, 2114 и 2115. тюнинг, ремонт, переделка, статьи и многое другое. ваз 21081, 21083, 21083i, 21091,

Возможные неполадки приборной панели и способы их устранения

При длительной эксплуатации автомобилей детали, входящие в различные системы, постепенно изнашиваются, что может привести к серьезным проблемам. Найти и устранить причину неисправности автолюбитель может самостоятельно при наличии определенных знаний и навыков. Рассмотрим проблемы, связанные со щитком приборов ВАЗ 2109.

Неисправность	Причина	Способ устранения
Датчики температуры охлаждающей жидкости и уровня топлива не работают.	Повреждены датчики уровня топлива и температуры. Окислились или повреждены наконечники проводов.	Заменить датчики. Проверить состояние проводов.
При полном баке стрелка датчика уровня топлива возвращается к нулю.	Ограничитель хода поплавка установлен неправильно.	Отрегулировать ограничитель.
Скачет стрелка датчика уровня топлива	Недостаточное соприкосновение резистора датчика с токосъемником. Обрыв или повреждение обмотки датчика (резистора).	Подогнуть выводы резистора. Заменить датчик.
Постоянно горит сигнальная лампа резерва топлива.	Замыкание проводов на «массу». Гибкая шина датчика задевает топливную трубку.	Устранить замыкание. Отогнуть шину.
Не горит контрольная лампа.	Лампочка вышла из строя. Контакты патрона лампы недостаточно прижимаются к плате. Контакты окислились. Вышел из строя датчик. Окислились или повреждены провода.	Заменить лампочку. Подогнуть контакты патрона или заменить его. Зачистить контакты. Заменить датчик, прозвонить и проверить на работоспособность. Устранить повреждение или зачистить провода.
Не работает спидометр.	Гайки крепления привода спидометра не затянуты. Обрыв вала привода. Механизм спидометра неисправен.	Затянуть гайки. Заменить вал. Заменить спидометр или приборную панель.
Шумит гибкий вал привода спидометра.	Деформирована оболочка вала.	Заменить вал.

Search

в качестве взлетать

приборная доска (торпеда ) на ВАЗ 2114

Приборная панель современного автомобиля является независимой частью салона автомобиля. И один из самых важных компонентов, который должен отвечать двум требованиям и решать две важные задачи. Обеспечивают высочайшую функциональность и эстетическое удовлетворение в сочетании с особым удобством для панели с удобными перчатками, подстаканниками, аксессуарами и кнопками управления, а также приятным тусклым освещением.

ВАЗ 2114 панель приборов

Автомобили семейства Самара-2 оснащены современной приборной панелью ВАЗ 2114, также называемой Европанель. Дизайнеры позаботились о том, чтобы он имел хороший вид спереди, приятный внешний вид, сочетал в себе информацию и эргономику и в то же время помогал водителю справляться с обычными бытовыми потребностями. И в основном им это удалось. Прибор и сенсорный блок, установленные перед глазами водителя, за рулем, дают ему как можно больше информации:

В центральной части слева находятся два переключающих устройства. индикатор скорости двигателя, с помощью которого водитель определяет, с какой нагрузкой работает силовая установка в определенный момент времени, и, если необходимо, корректирует этот процесс путем переключения скоростей, в окне под стрелкой находятся цифровые часы. Случай. Спидометр или индикатор скорости автомобиля в окне под стрелкой. цифровые показания пройденного расстояния за весь период эксплуатации автомобиля и последней поездки;
Вверху между указательными инструментами находится указатель с зелеными стрелками, указывающими влево и вправо;
В нижней центральной части. красный треугольник. это «стоп-сигнал», а под ним. ПРОВЕРЬТЕ ДВИЖЕНИЕ. красная сигнализация двигателя по информации электронного бортового устройства;
В левой средней части приборная доска есть указатель на температура двигателя или, как это называется в литературе, датчик температуры охлаждающей жидкости, над ним находится значок, который загорается при перегреве двигателя. Под этим. значки газа, давление масла, ручной тормоз и активация аккумулятора;
В правой средней части есть стрелка, указывающая на наличие топлива в топливном баке, над ней. значок полностью заполненного бака, внизу. минимальный значок и значки топливного бака. ближний свет, низкий уровень тормозной жидкости и световой сигнал.

Эргономика обеспечивает удобное расположение устройств и информационных значков для визуального восприятия информации, а также клавиш, кнопок и рычагов для управления ими. В центре панели установлен стандартный бортовой компьютер, обычно гамма, мультитроник, престиж или штатный. Место для его установки было выбрано очень удачно, и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и компонентов транспортных средств.

Эта информация не только отображается на дисплее самолета, она также передается через другие контрольные или информационные лампы и знаки, расположенные на комбинации приборов и в других местах панели приборов. Кроме того, на бортовом компьютере отображается другая информация, такая как время регулярной проверки или технического обслуживания.

Удобно расположенный запирающийся ящик для перчаток, который имеет подсветку и достаточно большую нишу снизу. У центральной бороды также есть ниша для хранения чего-либо и пепельница. Успешно построены достаточные воздуховоды, которые могут эффективно выдувать стекло и предотвращать запотевание.

Когда машина работает, в разных системах всегда есть неисправности или неисправности. Вы должны войти в некоторые из них взлетать

Панель ВАЗ 2114. Даже для снятия приборной панели нужно разобраться, как снять торпеду с ВАЗ 2114 (панель приборов).

Кроме того, панель ВАЗ 2114 должна быть полностью удалена, если необходимо отремонтировать воздуховоды и печи, или владелец автомобиля хочет полностью приклеить и герметизировать стыки панелей, чтобы они не скрипели.

Как провести легкий тюнинг приборной панели ВАЗ-2109 своими руками

Во время проведения модернизации салона отечественной «девятки» тюнинг ее «приборки» становится по-настоящему незаменимым элементом. Красивые доработки можно выполнить и своими руками. Для этого потребуется сделать новый циферблат на компьютере при помощи специальных дизайнерских программ и распечатав картинку на принтере.

Однако сначала необходимо четко продумать внешний вид циферблатов для машинного тахометра и спидометра, а также для всех датчиков, которые остались. Когда циферблаты будут распечатаны, их нужно заламинировать, а потом можно приступить к снятию панели приборов.

Чтобы правильно ее демонтировать, следует предварительно снять накладки рулевого колеса, а также промаркировать рулевое положение относительно вала. Потом аккуратно следует отвернуть крепежную гайку.

Далее снимать можно рулевое колесо и отвинчивать винты, которые расположены в районе автомобильного нижнего кожуха. После этого, придется разобрать рулевую колонку. Когда демонтирована приборная доска, следует открутить стрелки у старого спидометра и тахометра. Впоследствии они будут закреплены на обновленных циферблатах.

Во время тюнинга ВАЗ 2109 своими руками также можно циферблаты и стрелки перекрасить в яркие цвета. Для этого подойдут обычные баллончики с краской. В то же время, циферблат лучше сделать насыщенного черного цвета.

Можно придать ему матовости с помощью специальных средств. При этом стрелки нужно окрасить в ярко-розовые или оригинальные красно-бордовые тона. После того, как окрашенные пластины машинного циферблата высохнут, их комплектуют старой или заранее подготовленной шкалой и снятыми стрелками.

В ситуации, если владелец хочет более современно модернизировать панель приборов, ему следует также использовать специальную (оригинальную, как на видео) подсветку. Внести оригинальный штрих можно с помощью флуоресцентного маркера, но об этом ниже.

https://youtube.com/watch?v=aaRLtZ01R00

Приборная панель от иномарки на ВАЗ: какая панель подходит на ВАЗ-2108/2109?

Автомобили ВАЗ из семейства Самара до сих пор пользуются спросом на вторичном рынке и их часто можно встретить на дорогах. ВАЗ-2108/09/099 и созданная на их базе ВАЗ-2114 – это вполне нормальные авто, тем более для своего времени.

Конечно, их время ушло. Но фанатов этих моделей более чем достаточно. Не так давно у меня была публикация о переделке ВАЗ-2109 в ВАЗ-2114 – таким образом владельцы “обновляют” свои девятки, но есть большое количество людей, которым нравится именно старый дизайн. Ссылка на публикацию будет в конце.

Также, не утихают споры о приборных панелях этих автомобилей. Какая панель лучше? Старая “низкая” или более современная “высокая”? Обе стороны правы по-своему, но стоит признать, что советская “низкая” панель была более удачная. Она меньше скрипела и печка хорошо дует горячий воздух. В “высокой” панели с печкой есть некоторые проблемы. Об этом тоже есть большая публикация и смотрите ее в конце статьи.

Источник фото: www.flickr.com

Но есть люди, которые вопрос с панелью решили кардинально – они устанавливают панели совершенно от других автомобилей. От иностранных, конечно же. Установка панели от иностранного авто – это качественно другой уровень.

Легко ли установить?

Нет. Установка панели от иностранного авто – это дело довольно сложное. Но, если хорошо все обдумать и разобраться, то сделать можно. Прежде всего, нужно найти такую панель, которая встанет по длине.

Сам процесс поиска подходящей панели довольно сложный и люди делятся друг с другом информацией о том, какая панель встанет без особых переделок. Кстати, в этой статье вы увидите самый большой список панелей, которые гарантированно подойдут на 08/09/099/14/.

Панель вряд ли подойдет по местам крепления, но это решаемо всяческими проставками.

Источник фото: www.flickr.com Другая сложность состоит в том, чтобы переделать проводку под иностранную панель. С этим все довольно сложно. Человеку, который с этим не имел дело, будет трудно. Но вспомните поговорку про упорство и труд.

Еще одна сложность – это совместить воздуховоды печки с новой панелью. но это решаемо покупкой сантехнических пластиковых труб. Где-то совместить со стандартными воздуховодами, где-то сделать свои с нуля.

Главное

Самый главный вопрос в том, панели от каких иностранных автомобилей подходят к нашим Ладам. Люди давно устанавливают иностранные панели и образовался довольно большой список иностранных авто, из которых можно взять панель.

Источник фото: www.flickr.com

Итак, можно смело утверждать, что на семейство Самара максимально легко можно поставить панели от следующих автомобилей:

BMW E28
BMW E30
BMW E36
Toyota Corolla 90
Audi 80 B3
Audi 100 C3
Mazda 626
Mazda 323 F
Mitsubishi Eclipse 2
Mitsubishi Galant 2001
Mitsubishi Galant 1980-1991 годы.
Opel Omega A/B
Opel Vectra A/B
Mercedes W210

Большой список, не правда ли? Наверняка он не полный и есть еще столько же панелей, которые можно установить, но про них я не знаю. В этом списке только те, что реально ставились умельцами.

Стоимость

Источник фото: www.flickr.com Сами панели от этих иномарок вполне доступны. Например, панель от BMW E30 в хорошем состоянии, в моем городе я нашел за 6000 рублей. Это панель полностью в сборе, со всеми приборами. Если же вам нужна пустая панель, то она стоит просто смешные 1500 рублей.

Если делать своими руками, то можно еще тысячу накинуть на переделку проводки. А вот времени нужно много. Перекинуть панель – это дело пары часов, а вот подключение…

Процедура демонтажа низкого варианта

Низкая приборная панель используется в некоторых автомобилях ВАЗ-2109, а также в модификации «Балтика». Если ситуация вынудила вас разобрать эту часть салона, то выполняйте работу так:

Прежде всего, со щитка снимите 3 ручки, переключения режимов печки.
Снять ручку управления обдувом просто – слегка потяните ее на себя.
С обеих сторон щитка удалите крепежи декоративной накладки, после чего сдвиньте ее на себя.
Отсоедините колодки с проводами от выключателей противотуманных фар и обогрева заднего стекла. К последнему идет еще один провод, который нужно отключить.
Обесточьте выключатель аварийного света и подсветку прикуривателя.
Теперь можно приступать к снятию проводки прикуривателя и декоративной накладки с печки.
На элементе управления печкой вы увидите 4 крепежа, которые нужно будет демонтировать.
Далее снимите 2 крепежных элемента со щитка приборов.
Уберите козырек приборной панели.
Сожмите пружинные зажимы и снимите корпус с комбинации приборов.
Открутите крепеж спидометра и отсоедините его от троса привода.
На приборном щитке найдите колодку с белыми проводами и отключите ее от питания.
Найдите штуцер эконометра и снимите с него шланг. После этого можно извлечь шплинт.
Затем отключите спидометр от троса, с помощью которого фиксируются показания прибора за сутки.
От питания отключите красную проводку.
Вытяните на себя ручки гидрокорректора и выключателя освещения.
Открутите две крепежные гайки, которые находятся у гнезда гидрокорректора и рядом с переключателем подсветки приборов.
Снимите руль, вместе с переключателями, которые находятся под ним.
Снять колодки питания с замка зажигания можно только, если вы переведете его ключом в положение 1.
С рулевой колонки удалите 2 крепежа и столько же гаек.
Вместе с замком зажигания снимите рулевую колонку.
Вытяните на себя ручку подсоса, чтобы снять ее с тяги. Эту тягу удерживает два крепежных элемента, которые нужно удалить.
Слева сбоку и снизу панели приборов удалите болты. То же самое проделайте с правой стороны.
Внутри бардачка располагается еще одно крепление, которое нужно выкрутить.
Удалите последние крепления и аккуратно снимите панель.

снятие и установка «высокой» панели приборов автомобили ваз 2108, ваз 2109, ваз 21099

Перед снятием «высокой» панели приборов с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи. Установите колеса автомобиля в положение прямолинейного движения. Отсоедините тягу от рычага привода воздушной заслонки карбюратора и трос привода спидометра от коробки передач. 1. Снимите рулевое колесо (см. разд. 7 «Рулевое управление», подразд. «Рулевая колонка») и подрулевые переключатели (см. «Проверка и замена подрулевых переключателей» в разд. 9 «Электрооборудование»).

2. Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите с нее ручку.

3. Выверните два винта крепления накладки консоли панели приборов.

4. Снимите накладку с консоли панели приборов.

5. Выньте патрон прикуривателя из гнезда.

6. Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.

7. Снимите ручку переключателя вентилятора отопителя салона.

8. Снимите три ручки управления отопителем салона, поддевая ручки отверткой.

9. Отсоедините разъем с проводами от переключателя вентилятора отопителя салона под панелью управления отопителем.

10. Отсоедините два провода от контактов лампы подсветки панели управления отопителем салона.

11. Снимите ручку гидрокорректора света фар, потянув ручку на себя.

12. Снимите ручку выключателя освещения комбинации приборов.

13. Отверните гайку крепления выключателя освещения комбинации приборов.

14. Отверните гайку крепления гидрокорректора света фар.

15. Протолкните внутрь панели выключатель освещения комбинации приборов и гидрокорректор света фар.

16. Снимите боковые сопла с обеих сторон панели приборов с помощью отвертки.

17. Отверните по одному винту крепления накладки с обеих сторон панели приборов.

18. Подденьте отверткой и выньте из панели приборов переключатель наружного освещения.

19. Отсоедините от переключателя наружного освещения разъем с проводами. Протолкните разъем внутрь панели приборов.

20. Подденьте отверткой и выньте гнездо для радиоаппаратуры. Если на автомобиль ваз 2108, ваз 2109, ваз 21099 установлена радиоаппаратура, предварительно снимите ее.

ПРИМЕЧАНИЕ Радиоаппаратуру снимайте в соответствии с инструкциями завода-изготовителя.

21. Отверните винт крепления накладки панели приборов.

22. Вставьте две отвертки, чтобы отогнуть пластмассовые защелки.

23. Приподнимите накладку панели приборов.

24. Отсоедините разъем с проводами от разъема прикуривателя.

25. Отсоедините разъем с проводами от разъема подсветки прикуривателя.

Снятие

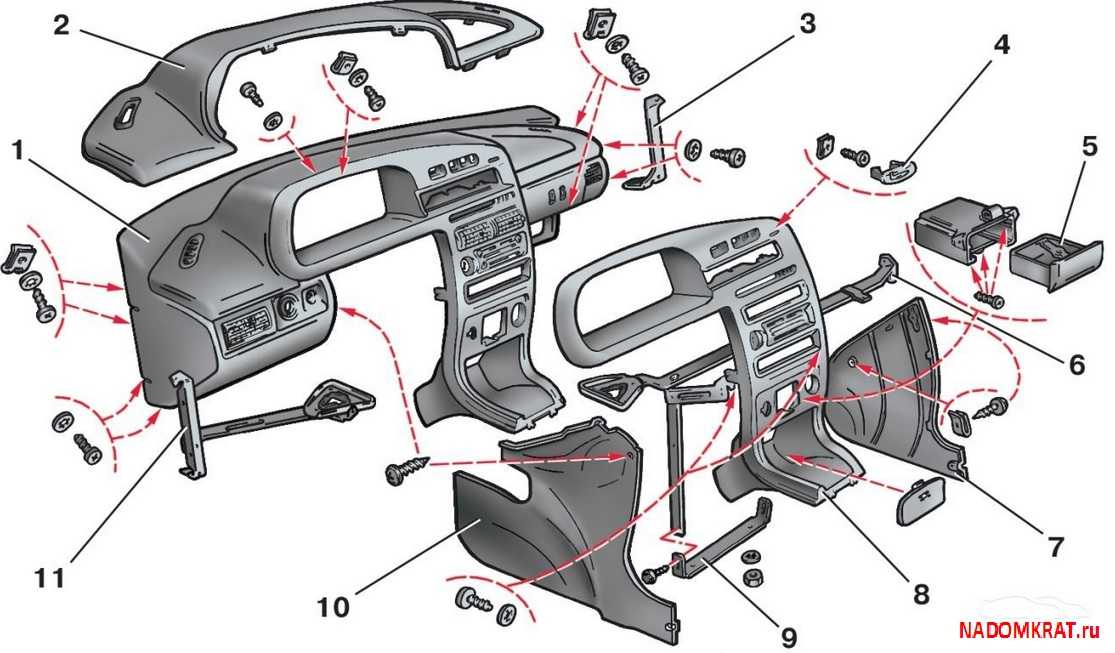

Ознакомившись со схемой высокой панели приборов у ВАЗ 2109, многие наверняка задумаются над вопросом ее снятия.

Причин для того, чтобы выполнить демонтаж панели, более чем достаточно:

Ремонт, модернизация системы отопления;
Кузовной ремонт;
Замена старой панели на новую;
Покраска автомобиля;
Шумоизоляция кузова и пр.

Процесс демонтажа

Нельзя сказать, что снятие панели — процесс сложный. Основная проблема заключается во времени, которое необходимо затратить на работу. Задача требует сосредоточенности и повышенного внимания, чтобы демонтировать все элементы, приборы, накладки.

Процесс выглядит следующим образом.

Снимите сам руль, иначе во время демонтажа панели он будет вам серьезно мешать.
Вытяните на себя подсос карбюратора. У инжекторных двигателей такого элемента нет. Затем снимите с тяги привода ручку, выполненную из пластика.
Далее снимается декоративная накладка консоли. Для этого достаточно открутить по бокам два крепежных винта.
Демонтируйте пепельницу, удалите со своего посадочного места прикуриватель.
Снимите ручку, которая отвечает за обороты электромотора вентилятора.
Подденьте отверткой рычаги привода отопителя салона, что позволит снять и эти декоративные элементы.
Отключите колодку с проводами от переключателя режимов вентилятора печки.
Демонтируйте с контактов два питающих провода лампочки подсветки панели управления печкой.
Теперь вам потребуется избавиться от нескольких декоративных ручек управления — гидрокорректора фар, регулятора подсветки приборов.
Следующий шаг — демонтаж самого гидрокорректора и регулятора освещения. Вам потребуется торцевой ключ, подходящий по диаметру под используемые крепежные гайки. Открутив, протолкните их внутрь. Чуть позже вы сможете их извлечь наружу.
Слева и справа снимаются воздушные дефлекторы обогрева боковых окон.
Здесь же с помощью крестовой отвертки нужно открутить с каждой стороны по одному крепежному винту, которые удерживают верхние накладки панели.
Демонтируйте переключатель наружного света па приборной панели. Чтобы это сделать, нужно аккуратно плоской отверткой поддеть переключатель и вытащить его наружу. Резко не тяните, поскольку переключатель ограничен длиной используемых проводов. От переключателя отключите питающую колодку с проводами и отставьте в сторону. Колодку пока можно протолкнуть внутрь панели.
Если у вас имеется аудиосистема, снимите магнитолу. Теперь извлеките стандартное гнездо от радиоприемника. Разумеется, если оно у вас осталось.
Открутите центральный крепеж от накладки панели.
Приступаем с снятию накладки приборной панели. Перед этим обязательно отщелкните имеющиеся под приборной доской защелки. Делается это парой плоских отверток. Инструменты вставьте по краям и придавите. Выполняя движения вверх, панель приподнимается и потом полноценно снимается.
Накладка демонтирована, но это только половина дела. Далее вы без проблем можете отключить питающую проводку от прикуривателя и лампы подсветки прикуривателя.
Так же без особых сложностей отключаются провода от аварийного сигнала и лампы подсветки аварийки.
Обязательно не забудьте снять декоративную накладку с переднего динамика и выключателя обогрева стекла, плюс накладку выключателя задней противотуманной оптики. Если динамик у вас также имеется, его потребуется демонтировать.
Просуньте руку в отверстие, имеющееся под динамиком, чтобы отключить колодку с проводкой от переключателя противотуманок и обогрева заднего стекла.
Комбинация приборов удерживается на панели двумя крепежными винтами, которые следует открутить. Потяните ее на себя, открутите гайку и выньте гибкий трос привода от спидометра.
Все, колодку с проводкой от комбинации приборов можно отсоединить и убрать пока в сторонку.
Аналогично сделайте с замком зажигания — отключите колодку с проводами, снимите с разъема провод массы релюшки зажигания.
Здесь же в непосредственной близости вы увидите провод от контрольной лампы воздушной заслонки. Но только у карбюраторного ВАЗ 2109. Инжекторные версии этим проводом не оснащаются.
С каждой стороны панель открутите по одному нижнему крепежному винту.
Рассоедините питающую проводку подсветки бардачка.
Открутите крепежи панели отопителя и отведите ее вниз. Так панель не будет вам мешать.
Демонтируйте крепежные элементы направляющей тяги печки салона.
Открутите все оставшиеся боковые верхние и центральные крепежи, после чего панель наконец-то можно будет полностью снять.

Один из многих винтов

Ваши дальнейшие действия напрямую зависит от причин, из-за которых вы решили пройти этот нелегкий путь по демонтажу приборной панели.

снятие и установка «высокой» панели приборов автомобили ваз 2108, ваз 2109, ваз 21099

3. Выверните два винта крепления накладки консоли панели приборов.

4. Снимите накладку с консоли панели приборов.

5. Выньте патрон прикуривателя из гнезда.

6. Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.

7. Снимите ручку переключателя вентилятора отопителя салона.

8. Снимите три ручки управления отопителем салона, поддевая ручки отверткой.

10. Отсоедините два провода от контактов лампы подсветки панели управления отопителем салона.

11. Снимите ручку гидрокорректора света фар, потянув ручку на себя.

12. Снимите ручку выключателя освещения комбинации приборов.

13. Отверните гайку крепления выключателя освещения комбинации приборов.

14. Отверните гайку крепления гидрокорректора света фар.

15. Протолкните внутрь панели выключатель освещения комбинации приборов и гидрокорректор света фар.

16. Снимите боковые сопла с обеих сторон панели приборов с помощью отвертки.

17. Отверните по одному винту крепления накладки с обеих сторон панели приборов.

18. Подденьте отверткой и выньте из панели приборов переключатель наружного освещения.

ПРИМЕЧАНИЕ Радиоаппаратуру снимайте в соответствии с инструкциями завода-изготовителя.

21. Отверните винт крепления накладки панели приборов.

22. Вставьте две отвертки, чтобы отогнуть пластмассовые защелки.

23. Приподнимите накладку панели приборов.

24. Отсоедините разъем с проводами от разъема прикуривателя.

25. Отсоедините разъем с проводами от разъема подсветки прикуривателя.

26. Отсоедините разъем с проводами от лампы подсветки выключателя аварийной сигнализации.

27. Отсоедините разъем с проводами от выключателя аварийной сигнализации и окончательно снимите накладку панели приборов.

28. Аккуратно отожмите вниз и снимите облицовку громкоговорителя с левой стороны панели приборов. Будьте осторожны — защелки легко отламываются.

29. Отсоедините разъем с проводами от выключателя обогрева стекла двери крышки багажника.

30. Снимите разъем с выключателя задних противотуманных фонарей.

31. Отверните два винта крепления комбинации приборов.

32. Выньте комбинацию приборов из панели, отверните гайку крепления и отсоедините трос от спидометра.

33. Отсоедините красный разъем с проводами от комбинации приборов.

34. Отсоедините разъем с проводами от бортовой системы контроля.

35. Отсоедините белый разъем с проводами от комбинации приборов.

36. Отсоедините разъем замка зажигания с проводами от реле зажигания.

37. Отсоедините провод «массы» реле зажигания.

38. Отсоедините разъем с проводами контрольной лампы открытия воздушной заслонки.

39. Отверните по одному винту нижнего крепления панели приборов с обеих ее сторон.

40. Отсоедините разъем с проводами лампы подсветки вещевого ящика.

41. Отверните два винта крепления и опустите вниз панель управления отопителем салона.

42. Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.

43. Отверните по два винта верхнего крепления панели приборов с обеих ее сторон.

44. Подденьте отверткой и выньте по одной заглушке с обеих сторон панели приборов. Отверните по одному винту бокового крепления панели приборов с обеих сторон панели.

45. Отверните винт центрального крепления панели приборов.

46. Снимите панель приборов. 47. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 панель приборов в обратном порядке. После установки панели приборов проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения.

Корректировка пробега автомобиля ВАЗ 2109

Иногда, когда выполняется на ВАЗ 2109 ремонт автомобиля, для искусственного его омоложения делают корректировку пробега. Одни водители хотят ускорить процесс прохождения ТО, другие корректируют данные для страховых компаний или уменьшают пробег, чтобы дороже продать авто. Поэтому, скрутка одометра становится все больше популярной процедурой, когда выполняется на ВАЗ 09 ремонт. На автомобиле более раннего выпуска стоят механические спидометры, в современных моделях – электронные:

В первом случае производится механическое скручивание показателей с помощью подручного инструмента. Проблемой в этом случае может быть правильный демонтаж и последующая установка устройства. Других второстепенных операций с системами автомобиля не требуется.
При скручивании электронных одометров существуют некоторые тонкости. Для этого к диагностическому разъему подключается специальное оборудование. Это позволяет получить все данные, которые имеются на всех электронных устройствах и на главном процессоре. Выполняя некоторые манипуляции — процесс обнуления, заносится необходимая информация. После этого нужно исключить разного рода «глюки», путем корректировки данных находящихся в основном блоке управления, чтобы не было расхождений на процессоре и спидометре.

Надежная работа спидометра обеспечивает более безопасную езду на дорогах.

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и ее принадлежности:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится приборный блок, бортовой компьютер, рычаги управления печкой, блоки клавишей и другие накладки и защелки;

2 — накладка на панель приборов, имеет декоративную функцию, в ней также устроены выходы воздуховодов для обдува лобового стекла;

5 — корпус пепельницы;

6 и 11 — правая и левая поперечины;

7 и 10 — правый и левый экраны консоли;

8 — щиток панели приборов;

9 — центральный кронштейн.

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.

Левый экран консоли ВАЗ 2114

снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.

Правый экран консоли ВАЗ 2114

снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.

Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.

снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.

Снятие ручек и рычаго с приборной панели ВАЗ 2114

Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.

На рычаге имеется специальный выступ, при установке ручки она отверстием сделанным под этот выступ входит в зацепление с рычагом. Для этого, при снятии ручки, необходимо плоской, тонкой отверткой поддеть и приподнять защелку на ручке освобождая ее от выступа.

Снятие ручки при помощи отвертки ВАЗ 2114

снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.

Снятие рукоятки электрического вентилятора ВАЗ 2114

саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой.

Саморезы на кронштейнах приборной панели ВАЗ 2114

в окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).

Освобождение накладки и щитка ВАЗ 2114

вытащить заглушку и открутить саморез, находящийся за ней.

Саморез под заглушкой ВАЗ 2114

убрать два самореза снизу удерживающие накладку и снять ее.
пометив провода подходящие к выключателям, отсоединить их.

Отсоединение проводов от кнопок ВАЗ 2114

открутить болты с кронштейна руля.

Болты на кронштейне руля ВАЗ 2114

ключом на «8» открутить саморезы нижнего крепления кронштейна.

Нижнее крепление на кронштейне ВАЗ 2114

открутить саморез под отвертку и снять световод.
убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.

Патроны с обратной стороны блока ВАЗ 2114

снять декоративную вставку, убрав все внешние детали.
гайки открутить ключом на «21».
убрать подсветку гидрокорректора.
верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.

Верхнее крепление с левой стороны панели ВАЗ 2114

теперь можно выполнить снятие торпеды ВАЗ 2114.

Снятие панели приборов ВАЗ 2114

установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

https://youtube.com/watch?v=F-FEZZiQ31Y

Ремонт электросхемы

У Ваз 2109 схема электропитания имеет в своей основе общие принципы подключения. Плюс идет от аккумулятора на все приборы. Минус у каждого подведен отдельно, от того узла, о работе которого сигнализирует конкретная лампочка. Большинство поломок можно устранить своими руками.

Любое видео расскажет вам, что при отказе от работы нескольких индикаторов, следует начинать с проверки исправности предохранителей. Открыв капот, вы увидите справа под ним черную коробочку со схемой расположения каждого конкретного прерывателя. Выберите нужный предохранитель и замените.

Перед началом ремонта вспомните, что инструкция работы с электрическими схемами, независимо от напряжения и силы тока, требует отключить питание и разрядить имеющиеся конденсаторы. Не стоит рисковать своим здоровьем. Тем более что вы можете случайно замкнуть контакты и спалить полностью всю плату.

В случае отказа контрольных ламп, проверьте крепление в гнездах, зачистите контакты и подожмите их, которые со временем окисляются, замените лампы. С помощью тестера убедитесь, что нет обрыва провода.

Наиболее часто сбои случаются в работе показаний уровня топлива. Следует проверить настройку поплавка, который может быть сбит и обмотку резистора, отвечающую за отклонение стрелки. Для этого вам необходимо демонтировать датчик, прозвонить цепь, убедившись в ее исправности и целостности. Затем произведите регулировку ограничителя. Все это делается после проверки годности предохранителей.

Если стрелка показания уровня топлива все время скачками меняет свое положение, ослаб контакт токосъемника и резистора. В этом случае лучше всего заменить сам датчик, поскольку исправлений данного отклонения не будет эффективным.

Установка торпеды с другого автомобиля

Существенной доработкой можно назвать установку торпеды, которая предназначена для другого автомобиля. Проводят подобную работу крайне редко, так как она сложна в исполнении. К ее особенностям отнесем:

Панель должна быть подобрана по ширине салона, так как в противном случае она проста не станет даже после доработки

При этом также обращается внимание на высоту. К примеру, внедорожники имеют более высокую торпеду, которая не станет в рассматриваемый автомобиль

Чаще всего выбирают торпеды с иномарок, которые производились в прошлом тысячелетии. Это связано с тем, что их можно найти по доступной цене на разборе, а доработки могут быть несущественными.
Все элементы передней части придется перераспределять. Особые проблемы возникают с расположением печи и рулевой колонки. Если эти элементы существенно не совпадают по расположению, то приходится вносить существенные изменения в конструкцию торпеды.
В любом случае придется создавать новые посадочные места и крепежные элементы на кузове, так как торпеду изменить сложнее. Этот момент определяет необходимость точной разметки, а также выполнение сварочных работ, создание отверстий и так далее.
Много проблем возникает в том случае, если панель не подходит по ширине кузова. Качественно укоротить торпеду достаточно сложно, но все же можно. После этого придется использовать дополнительные декоративные элементы для закрытия швов.

Работа может занять несколько дней и даже недель, стоимость доработки варьирует в очень большом диапазоне.

Подобные услуги предоставляют только фирмы, которые специализируются на проведении тюнинга.
