Почему датчик температуры показывает неправильно низкую или высокую температуру, ошибки дтож и способы их устранения

Как проверить ДТОЖ на ВАЗ 2114 своими руками

В первую очередь, нужно снять датчик. Он расположен возле патрубка рубашки охлаждения. Чтобы было удобнее выполнять демонтаж, вначале снимите воздушный фильтр. Не забудьте отключить минусовую клемму аккумулятора и слить тосол их системы охлаждения. В противном случае, тосол или антифриз польет ручьем прямо из отверстия рубашки охлаждения. Перед демонтажем отключите фишку датчика.

При помощи ключа на 19 или 21 выкрутите ДТОЖ из рубашки. Теперь самое интересное. Наберите в небольшую емкость немного антифриза, а к концам датчика присоедините омметр или мультитестер с режимом замера сопротивления. Теперь установите эту емкость на газовую плиту и начинайте медленно нагревать антифриз. Для точности измерений установите в емкость термометр.

Итак, исправный датчик должен выдавать следующие показания при определенных температурах:

3520 Ом при 20 градусах Цельсия
667 Ом при 60 градусах Цельсия
177 Ом при 100 Градусах Цельсия

При любых несоответствиях или расхождениях в полученных значениях можно сразу же делать выводы о том, что датчик нерабочий и нуждается в замене. Иначе вы рискуете наткнуться на капитальный ремонт двигателя, который обойдется вам намного дороже нового датчика. Сразу стоит отметить, что такой датчик является неремонтопригодным. Если же показания правильные, а проблема осталась, то ищите ее в другом месте, например в программном обеспечении контроллера или термостате.

Вот и все. Как видите, проверка датчика своими руками – несложное занятие, которое потребует от вас минимум приспособлений и умений.

Это интересно: Как установить противотуманные фары на Лада Калина — фото ПТФ

Датчик температуры ОЖ (включения вентилятора) и его предназначение

Температурный датчик или ДТОЖ представляет собой деталь, которая включается в систему охлаждения двигателя, и контролирует процесс его прогрева. Этот элемент не выводит соответствующие значения температуры на панель приборов, так как за это действие отвечает другое устройство (датчик температуры на стрелку ДУТОЖ). ДТОЖ подает сигнал на включение вентилятора для охлаждения радиатора (при температуре от 98 до 107 градусов), через который циркулирует жидкость. Именно поэтому часто в народе такое устройство еще называется датчиком вентилятора. Однако правильное его название ДТОЖ или датчик температуры охлаждающей жидкости.

Кроме включения вентилятора, ДТОЖ на Приоре выполняет еще одну очень важную функцию. Она заключается в корректировании работы двигателя за счет изменения состава топливно-воздушной смеси и установки угла опережения зажигания. Достигается это за счет соединения датчика с электронным блоком управления. На ЭБУ от ДТОЖ подается соответствующий сигнал о температуре двигателя, и в зависимости от поступающих показаний, происходит корректировка работы мотора. Выглядит это примерно следующим образом:

При пуске мотора на холодную, на ЭБУ поступает сигнал о том, что двигатель не прогрет до рабочей температуры (т.е. холодный).
Блок управления принимает решение о приготовлении ТВС в определенной пропорции. Для этого подается сигнал на регулятор холостого хода, который открывает клапан ХХ на соответствующее расстояние (определенное количество шагов), что приводит к увеличению оборотов коленчатого вала. Для быстрого прогрева мотора происходит подача большего топлива через форсунки, а также корректируется угол зажигания.
Когда температура ОЖ поднимается до определенного значения, снижаются обороты двигателя и корректируется состав смеси.

Если на карбюраторных автомобилях используются только датчики температуры жидкости для вывода информации на приборную панель, и они не влияют на работу двигателя, то на современных инжекторных моторах устанавливаются два типа устройств. При неисправном датчике ОЖ двигатель чаще всего заводится, и он будет работать, но приготовление ТВС при этом происходит по усредненным значениям в аварийном режиме (ЭБУ в случае отсутствия сигнала от ДТОЖ принимает температуру ДВС за значение 0 градусов). При этом также включается вентилятор, который охлаждает жидкость в радиаторе, чтобы исключить вероятность перегрева мотора (так как ЭБУ не видит реальной температуры двигателя).

Характерными признаками неисправности устройства являются следующие проявления:

непредсказуемая работа вентилятора охлаждения. Если же в электрической цепи возникнет обрыв, что случается вследствие повреждения питающего провода или контактов датчика, то вентилятор будет функционировать постоянно ;
плавание оборотов, так как неисправный элемент подает некорректные сигналы, в результате чего ЭБУ будет стремиться откорректировать оптимальное соотношение смеси;
загорается индикация Check Engine, свидетельствующая о неисправности двигателя.

Важно не путать датчик температуры охлаждающей жидкости на Приоре с элементом, который отвечает за вывод информации о температуре ДВС на панель приборов. Это два разных датчика, которые имеют схожий принцип работы, но отвечают за выполнение разных функций

При неисправности устройства, которое выводит значение температуры двигателя на панель приборов, не будет загораться индикация ЧЕК.

Это интересно! На Приоре ДТОЖ имеет два контакта, а датчик на стрелку один. Принцип работы устройств одинаковый, а разница между ними лишь в том, что на ДТОЖ сопротивление измеряется между выводами, а на указательном устройстве — между корпусом и контактом.

Как устроить проверку прибора на исправность

Итак, вы заметили, что ваш мотор часто сильно нагревается, или же обнаружились иные негативные признаки, связанные с устройством охлаждения. Для начала, следует устроить проверку данному устройству, и тут есть два способа, с ними мы и познакомимся поближе.

Первый вариант – снятие устройства

При заведённом двигателе проверьте показания, которые отражаются на приборах. Если стрелка находится на максимальной высоте, то значит мотор всё равно находится в холодном состоянии. Здесь следует нарушить контакты на приборе и посмотреть: если стрелка подает вниз, значит пришла пора заменить датчик температуры ОЖ вашего авто.
Когда указатель остался на прежнем месте, попробуйте исследовать контакты системы, в них зачастую происходит замыкание. Тогда неисправность можно будет устранить намного быстрее.
Ещё один вид сбоя: двигатель разогревается с равномерностью, а стрелка прибора начинает прыгать в ту и иную сторону. Здесь есть большая вероятность, что дело в предохранителях, которые оказались в нерабочем состоянии.
При исправных предохранителях необходимо замкнуть контакт на массу, и опять, если стрелка резко ушла вверх, можно смело констатировать неисправность в работе ДТОЖ.

Второй вариант

Необходимо взять мультимер и включить его в режиме сопротивления.
Затем вооружиться термометром, который имеет насечки выше ста градусов Цельсия.
Возьмите прочную ёмкость, не деформирующуюся при нагревании ОЖ до высокой температуры.
После чего, необходимо подключить щупы прибора к датчику.
Сделав необходимые подсоединения, ДТОЖ помещается в подготовленную термостойкую ёмкость и нагревается.
Здесь следует следить за показателями сразу двух устройств одновременно.

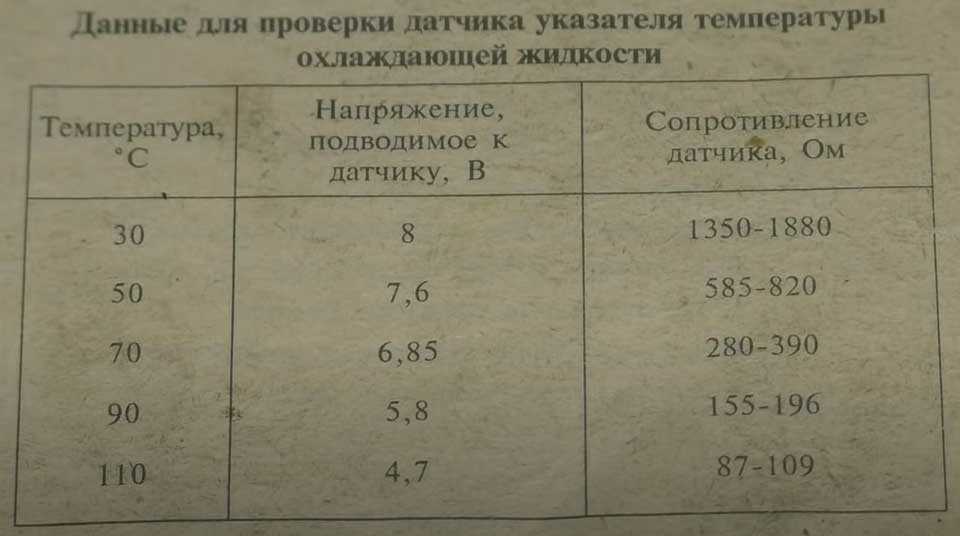

Ниже приведены данные по которым можно определить исправность датчика. Способ позволяет осуществить проверку нового прибора перед тем как установить его на место неисправного устройства.

Первые показатели — это температура С, вторые означают сопротивление в Ом.

30 – 1350-1880
50 – 585-820
70 – 280-390
90 — 155-196
110 — 87-109

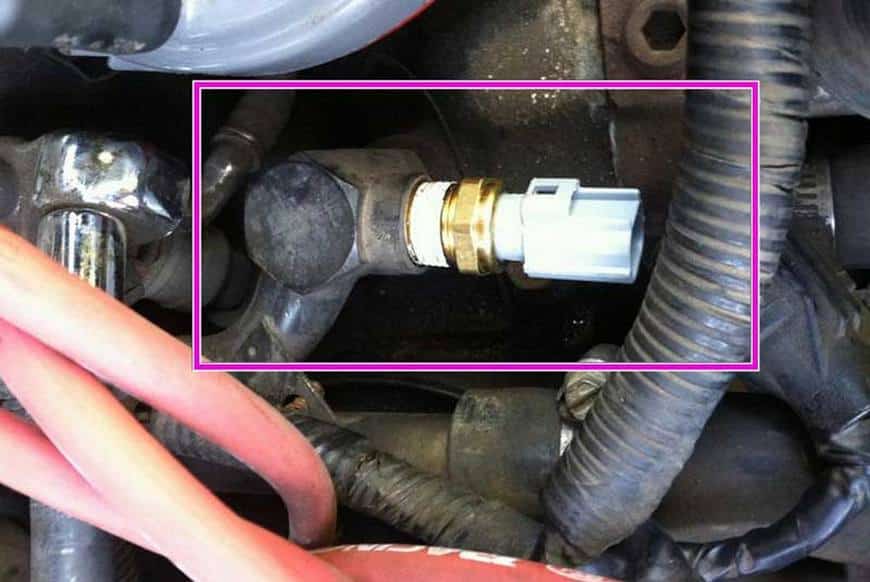

Где находится датчик температуры двигателя у ВАЗ 2114?

Месторасположение ДТОЖ в зависимости от его вида. Датчик температуры двигателя на ВАЗ 2114 расположен в месте соединения выходного патрубка рубашки охлаждения и термостата. Для беспрепятственного доступа к детали потребуется убрать в сторону корпус воздушного фильтра

Более подробно определить расположение датчика можно, обратив внимание на фото

ДУТОЖ располагаетсяниже термостата в головке блока цилиндров.

Оба датчика устанавливаются на силовой агрегат с помощью резьбового соединения. Передача сведений электронному блоку управления и стрелочному указателю осуществляется при помощи проводов. Определить вид детали можно без наличия специализированного образования. Для этого достаточно посчитать количество проводов, подключенных к детали. Датчик указателя температуры охлаждающей жидкости подключен с помощью одного провода, ДТОЖ – с помощью двух.

Какой термостат лучше поставить на ВАЗ

При замене термостата возникает вопрос, какой лучше всего выбрать. Все зависит лишь от цели приобретения, а также срока службы.

Одними из самых популярных моделей являются фирмы Gates и Vernet. Они зарекомендовали себя одними из лучших за бюджетную стоимость. Для четырнадцатого ВАЗА за такие деньги он является хорошим вариантом. Стоимость варьируется от 300 до 500 рублей.

Китайские аналоги — приборы, которые долго не живут. Покупаются обычно неопытными водителями, либо же при внезапной поломке для того чтобы поездить некоторое время и заменить на лучшую модель. По стоимости они практически не отличаются, диапазон цен от 350 до 450 рублей, зато заметно уступают по качеству и приходится менять их в 2 раза чаще.

Родные термостаты на ВАЗ являются очень ненадежными, хотя бытует мнение, что родные детали служат дольше. Но не для четырнадцатых моделей, опытные водители при наличии родного устройства принимают решение о его замене еще до поломки, потому что знают, что долго он не прослужит.

Симптомы неисправности

Когда датчик температуры начинает выходить из строя, первым признаком, который вы можете заметить, является низкая экономия топлива. Как и в случае с датчиком кислорода, сигнал от этого прибора имеет решающее значение для получения правильной топливной смеси для максимального расхода топлива. Как только этот сигнал теряется или выходит за пределы нормального диапазона, движок работает в безопасном режиме, который выбрасывает слишком много топлива, но поддерживает работу таким образом, чтобы предотвратить повреждение дорогостоящих внутренних компонентов. Если у вас плохой расход топлива и вы подозреваете, что виноват данный прибор, вот другие наиболее распространенные симптомы:

Мотор быстро начинает перегреваться.
Работает контрольный сигнал двигателя.
Из выхлопной трубы выходит черный дым.

Работа на чрезмерно богатой смеси приводит к увеличению выбросов и плохой работе движка, что приводит к ухудшению холостого хода и вибрациям на холодную.

Что вам нужно для ремонта:

Новый датчик температуры охлаждающей жидкости
Охлаждающая жидкость / Антифриз
Поддон куда вы сольете охлаждающую жидкость
Руководство по ремонту
Комбинированные ключи
Перчатки

Как заменить датчик температуры в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112?

Прежде чем приступать к замене ДТОЖ, необходимо убедиться в том, что отсутствуют неисправности в следующих системах — контакты датчика, вентилятор, радиатор, уровень и качество ОЖ.

Перед снятием неисправной запчасти необходимо заглушить и остудить движок, слить ОЖ, обесточить аккумуляторную батарею;
оценить доступность термодатчика и снять при необходимости мешающие детали;
отключить контакты ДТОЖ и выкрутить его из гнезда при помощи подходящего ключа (как вентиль — против часовой стрелки);
монтировать новый датчик (при необходимости обработать герметиком, если нет уверенности в герметичности детали);
провести обратные манипуляции по сбору;
запустить мотор и протестировать работу прибора.

ДТОЖ, который подозревается в неисправности можно проверить своими силами, имея под рукой пару приборов — теромометр и мультиметр.

Демонтированный датчик подключается к измерителю в режиме омметра и опускается в емкость с нагреваемой ОЖ, туда же помещается градусник. По мере нагрева сверяем данные с таблицей. Для примера — сопротивление при 30 градусах Цельсия составить примерно полторы тысячи, а при ста — меньше 150.

Таким же образом можно проверить и работоспособность нового датчика без его установки в систему, пытаясь определить точность его работы и впустую гоняя вентилятор.

Данная информация также применима к модификациям вышеописанных моделей – ВАЗ 21102 (восьмиклапанный инжектор 1,5 л), ВАЗ 21124 (шестнадцатиклапанный) и другим разновидностям.

Но при выборе модели запчасти, тем не менее, стоит обращать внимание на ее маркировку. Датчик температуры ВАЗ 2110 может и подходит другим моделям, но лучше удостовериться в совместимости

Порядок снятия ДТОЖ

Следует отметить, что рабочая температура 8 клапанного двигателя ВАЗ 2114 составляет 80-90 градусов по Цельсию. Но это оптимальные показатели, которые могут изменяться в зависимости от разных факторов. Если же двигатель перегревается или слишком быстро греется на ВАЗ 2114, этого оставлять без внимания нельзя.

Выкручивание

Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.

Чтобы его заменить, нужно выполнить несколько последовательных действий.

Слить охлаждающую жидкость. Для этого:
Подождите, пока двигатель остынет, если вы только что заехали в гараж;
Вооружитесь накидными ключами на 17, 13 и 8;
Возьмите тару, в которую будет сливаться охлаждающая жидкость;
Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива

Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
В течение 10 минут жидкость будет постепенно стекать;
В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
Вам предстоит подождать еще около 10 минут, пока жидкость выльется.

Теперь снимает старый датчик температуры охлаждающей жидкости:
Отыщите его на своем автомобиле;
Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
Измеритель демонтируется при помощи ключа на 21;
Монтируется новый измеритель.

Устанавливаем новый прибор

Для этого:
Приобретаем новый датчик ТОЖ;
Все тем же ключом на 21 монтируем его на место старого;
Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

Вы могли плохо закрутить новый датчик на его посадочное место;
Не исключено, что вы забыли про заливку охлаждающей жидкости;
В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

Увы, замена датчика своими руками не всегда дает тот результат, на который вы рассчитывали. Потому автомобиль может продолжать капризничать. Все, что вы могли сделать, уже сделали, потому рекомендуем обратиться в хороший автосервис, где проведут диагностику и сумеют определить, что же случилось с вашей машиной на самом деле.

Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.

Загрузка …

Как проверить, не снимая с машины

При наличии подозрений на неисправность ДТОЖ не обязательно снимать его с машины. Все манипуляции можно сделать без демонтажа с помощью тестера или диагностического прибора. Рассмотрим каждый из способов подробнее.

1. Предварительная проверка

Для проверки измерителя температуры заведите автомобиль и дайте прогреться мотору на холостых до 90 – 95 0С.

Отсоедините от датчика разъем и обратите внимание, как будет вести себя стрелка на панели приборов:

если стрелка осталась на месте, то необходимо проверить сам измеритель или электрическую цепь, идущую к устройству (про это дальше);
если же стрелка ушла вниз, то проверьте предохранитель. Если он целый, а при замыкании контакта на массу стрелка прыгает, то неисправен датчик.

2. Мультиметром

Наиболее простой метод, позволяющий проверить датчик температуры ОЖ — воспользоваться тестером.

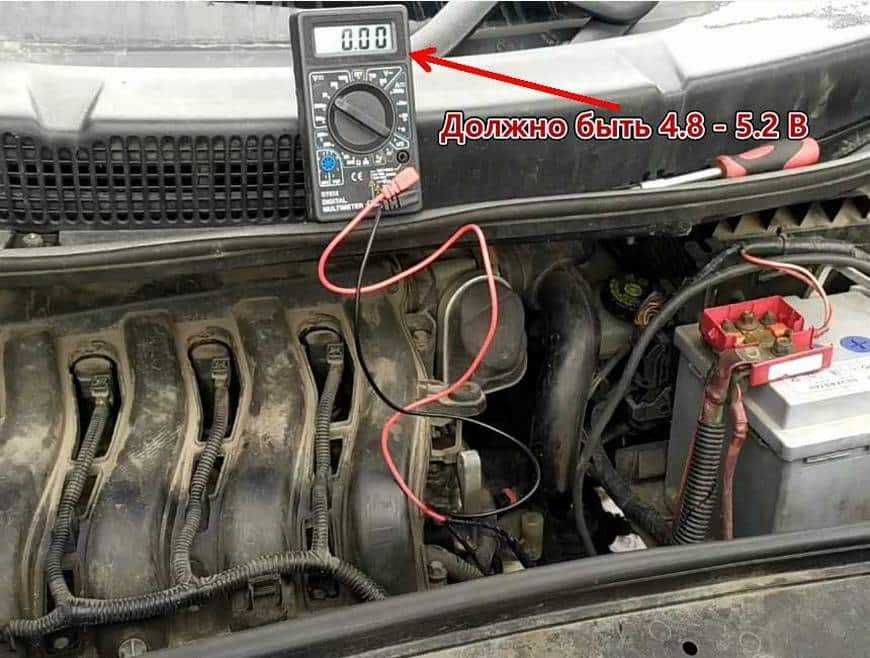

Сначала проверяем напряжение для этого мультиметр выставьте в режим «Замер постоянного напряжения до 20В».

Отсоедините разъем от измерителя.
Включите зажигание.
Подключите плюсовой провод прибора к «+» разъема, а второй контакт тестера замкнуть на двигатель. Прибор должен показать в пределах от 4.8 до 5.2 В.

При работе на горячем моторе будьте осторожны и не прикасайтесь к металлической поверхности, чтобы не обжечься самому и не испортить измерительный прибор.

Алгоритм действий такой:

Отбросьте контакты от датчика.
Установите ражим измерения сопротивления на мультиметре.
Измерьте параметр между выводами.
Сравните их с табличными данными, которые можно найти в руководстве по ремонту и обслуживанию вашего автомобиля.

На некоторых моделях авто добраться к разъемам датчика очень сложно и его придется снимать.

Чтобы минимизировать потери антифриза открутите пробку расширительного бочка, чтобы сбросить давление в системе. Затем пробку снова закрутите.

Точные характеристики сопротивления могут отличаться в зависимости от модели.

Для примера приведем несколько параметров сопротивления для автомобиля ВАЗ 2110.

Таблица 1.

Температура 0С	Сопротивление Ом
+100	177
+80	332
+60	677
+40	1459
+20	3520
+10	5670
+5	7280

Если ДТОЖ выдает ошибочные сведения, может потребоваться его снятие для более детальной проверки, а впоследствии и замены.

3. Диагностический прибор

При появлении ошибки двигателя на приборной панели стоит проверить ЭБУ на факт ошибок, связанных с датчиком температуры.

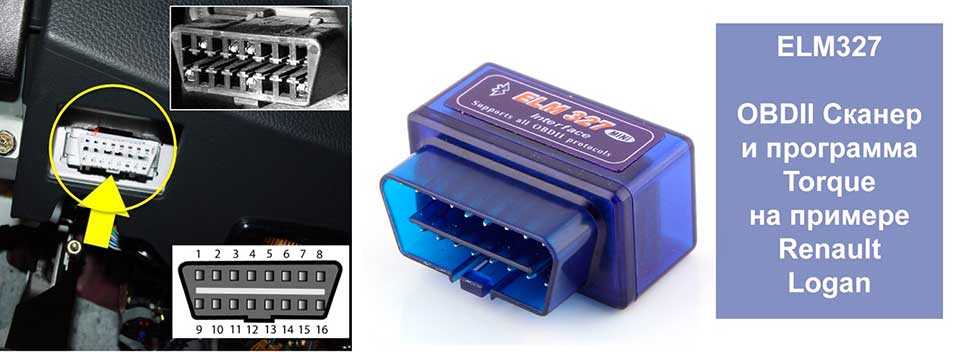

Наиболее удобный вариант — применение ODB2 сканера. Во избежание больших затрат можно воспользоваться простой моделью Scan Tool Pro Black Edition или ELM327 про который мы писали выше.

Общий алгоритм действий такой:

Возможности рассмотренной выше модели позволяют посмотреть на работу датчика в режиме онлайн, а также посмотреть на функционирование других узлов: КПП, трансмиссия, ESP, ABS и других.

Устройство работает со всем диагностическим ПО и работает без потери связи. Для связи используется Блютуз и Вай-Фай.

Особенности конструкции

Система охлаждения двигателя может быть трех видов:

На ВАЗ 2114 с инжектором установлена жидкая система охлаждения, в качестве жидкости для охлаждения используется антифриз или тосол. Располагается ДТОЖ на ВАЗ 2114 между головкой блока цилиндров и термостатом, на патрубке охлаждающей системы, которая соединяется с помощью двух проводов. Здесь же находится и вентилятор. В инжекторных такой датчик стоит один и включает вентилятор ЭБУ.

Место расположения измерителя на ВАЗ 2114

Назначение

Современные автомобили как карбюраторные, так и с инжектором – это сложные конструкции, состоящие из различных узлов и агрегатов. Контролировать и регулировать их работу помогают специальные устройства, например, датчики температуры. Существуют устройства, предназначенные для контроля уровня температуры наружного воздуха, а также уровня температуры воздуха внутри салона и т.д.

В городских условиях двигатель постоянно подвергается риску перегрева. Особенно это актуально в летний период, когда уровень температуры воздуха растет. Чтобы избежать перегрева двигателя установлен датчик, назначение которого – контролировать температурный режим охлаждающей жидкости (ОЖ) в рубашке блока цилиндров. При изменении уровня температуры он передает свои показания электронному блоку управления, а тот запускает вентилятор. ДТОЖ, как и любое устройство, например вентилятор, может выйти из строя, поэтому нужно знать, как он устроен, где находится и как его заменить.

Конструкция

Конструкция ДТОЖ достаточна простая. В качестве измерительного элемента в нем используется резистор (термистор), который изменяет сопротивление тока в зависимости от температуры окружающей среды. По этому показателю судят о нагреве двигателя.

Устройство установлено в непрерывно циркулирующей жидкости. Этот поток циркулирует в патрубке рубашки охлаждения, который в свою очередь находится в блоке цилиндров.

Принцип работы

Терморезистор имеет отрицательный коэффициент температуры, поэтому когда температура окружающей среды повышается, сопротивление ДТОЖ уменьшается. Например, если температура окружающей среды достигнет +130 градусов, то сопротивление резистора упадет до 70 Ом. При -40 градусов, сопротивление составит 100700 Ом (видео от канала «Устройство и ремонт автомобиля»).

С помощью резистора, имеющего постоянное сопротивление, контроллером подается напряжение в 5 В. Резистор находится непосредственно в контроллере. В зависимости от изменения напряжения на датчике котроллер рассчитывает температуру охлаждающей системы, а ЭБУ включает вентилятор при перегреве.

Проверка не снимая с автомобиля

Если термодатчик перестал показывать показатели температуры автомобильного двигателя либо делает это неправильно, совсем не нужно снимать этот компонент с транспортного средства. Все необходимые операции вполне можно выполнить без демонтажа посредством устройства диагностики либо специального тестера.

Если привод ТС горячий, работать следует осторожно.
В другом случае риск обжечься и оплавить современный мультиметр очень большой!

Затем посредством выставленного в режим определения магнитосопротивления настроенного мультиметра надо замерить это значение между металлическими выводами.

Предварительно

Чтобы проверить данный компонент машины, потребуется для начала завести машину и дать автомобильному двигателю немного прогреться примерно до девяноста пяти градусов.

После этого надо отключить от термодатчика разъем и понаблюдать за поведением стрелки на щитке:

Если она уходит вниз, значит необходима проверка предохранителя. Если он в полном порядке, а при замыкании стального вывода на массу стрела прыгает, значит проблема в резисторе.
Если стрелка не сдвинулась со своего места, значит требуется проверка измерителя либо электроцепи, которая идет к устройству.

Мультиметром

Если деталь не показывает степень теплоты автомобильного двигателя, важно знать, как правильно проверить термодатчик мультиметром. Это самый просто метод тестирования

Чтобы им воспользоваться необходимо:

Проверить напряжение и включить режим многофункционального прибора для замера напряжения.
Отключить от термодатчика разъем.
Активировать зажигание.
Плюсовой провод прибора подсоединить к разъему со знаком плюс, а второй вывод устройства замкнуть на привод.

Чтобы протестировать деталь, необходимо:

Отсоединить от ДТОЖ выводы.
Включить на электронном приборе особый режим определения магнитосопротивления.
Измерить все параметры между разными выводами.
Сравнить их с показателями из специальной таблицы.

Использование этого многофункционального прибора существенно упрощает проведение диагностики, поэтому данный метод очень востребованный и популярный на сегодняшний день. Купить электронный мультиметр в настоящее время не составит какого-то большого труда. Найти это устройство можно практически в любом магазине для автомобилей. И это не может не радовать.

Прибором для диагностики

Если на приборном щитке внезапно начала постоянно светиться надпись Check Engine, значит настало время для нового полноценного сканирования кода ошибки. В данной ситуации наиболее действенным и оперативным способом является тестирование сканером ODB2. К примеру, сканером модели Scan Tool Pro.

Если признаков повреждения резистора при зрительном осмотре нет, а тестирование показывает наличие одной из его ошибок, значит измеритель все же неисправен. Для диагностики термистора не нужно тестировать его устройством. Сканер без проблем покажет в реальном времени функционирование термисторов ТС.
Если работоспособность термистора вполне нормальная, сканер покажет, какую резистор выдает степень теплоты.

Прибор функционирует на 32-х битном чипе, потому может тестировать как мотор машины, так и ее прочие разнообразные агрегаты. Кроме того, это позволяет выполнить замеры работы всех систем транспортного средства на протяжение конкретных временных периодов и сохранять ценную информацию. Сканер на сегодняшний день совместим фактически со всеми известными программами для диагностики. При этом он поддерживает разные форматы связи и интернет-доступа.

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

отсоедините разъем от датчика;
переведите режим измерения мультиметра на «20 В постоянное напряжение»;
присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С	Сопротивление проводника, Ом	Температура жидкости, °С	Сопротивление проводника, Ом
5	7 280	45	1 188
10	5 670	50	973
15	4 450	60	667
20	3 520	70	467
25	2 796	80	332
30	2 238	90	241
40	1 459	100	177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Заключение

В том случае, когда вы самостоятельным образом не можете заменить или проверить исправность датчика температуры охлаждёнки, следует обратиться в сервисный автоцентр, где вам предоставят соответствующие услуги.
Опытные автолюбители часто не прибегают к услугам СТО, а сами производят замену устройства. Но это имеет место лишь в том случае, когда воитель имеет навыки автомеханика и хорошо понимает все схемы расположения узлов и деталей двигателя.
К сожалению, многие проблемы, возникающие в жизни автомобилиста нельзя решить самостоятельным способом, поэтому часто приходится пользоваться услугами профессионалов.
