Почему в ноги дует холодный воздух 2109

Содержание

Печка ВАЗ 2107 расположена в салоне и крепится к перегородке отсека силового агрегата на четыре шпильки. Место, где печка соединяется с кузовом герметизировано. В комплект печки входит кожух вентилятора, кожух радиатора (с крышкой воздухопритока), а также кожух вентилятора (с крышкой воздухораспределителя).

При необходимости, подаваемый воздух подогревается жидкостным радиатором. Последний оснащен патрубками для подвода и отвода воздуха. Они подводятся к системе охлаждения двигателя. Непосредственно под радиатором монтируется вентилятор. Электродвигатель, оснащенный крыльчаткой, монтируется на двух эластичных подушках. Вентилятор может работать в двух скоростных режимах. Специальный переключатель находится на центральной панели.

Воздух с помощью дефлекторов направляется не только в салон автомобиля, но и на боковые и ветровое стекла. Несмотря на то, что все, вроде бы неплохо продумано, штатная печка ВАЗ 2107 вызывает массу нареканий среди автолюбителей. Среди основных проблем, с которым сталкиваются владельцы «Семерок» можно перечислить следующие:

слабый обдув в боковых дефлекторах;
отсутствие обдува и обогрева пассажиров, находящихся сзади;
недостаточный поток воздуха;
шум при работе печки.

И это далеко не весь список проблем, с которыми сталкиваются владельцы этой модели. Некоторые специалисты рекомендую устанавливать печку от восьмой модели (при это, оставляя родную крыльчатку). Но такие манипуляции позволяют лишь частично решить проблему. Вы сможете добиться лишь незначительного улучшения в подаче воздуха в салон. При этом, шумы тоже усилятся.

В общем, это не совсем подходящий вариант. Поэтому мы рекомендуем вносить изменения в штатную печку «Семерки» (путем установки улитки в сборе). Также, мы советуем заняться доработкой нижней части печки с целью размещения улитки и получения более равномерного потока в разные стороны.

Печка дует холодным воздухом ВАЗ-2109: причины, ремонт

Довольно часто, особенно при наступлении холодного периода времени, владельцам ВАЗ приходится сталкиваться с проблемами отопления салона. Найти причину неисправности и выяснить, почему печка ВАЗ-2109 дует холодным воздухом, довольно просто можно и самостоятельно, если понять принцип работы обогревателя и выяснить причину, которая вызвала эту неисправность.

Принцип работы автомобильного обогревателя

Если обогреватель авто «откажется» дуть теплым воздухом, то, разумеется, в салоне будет неуютно и неприятно, особенно в ненастную прохладную погоду. Поняв принцип работы обогревателя для ВАЗ-2109 инжектор или карбюратор, наладить работу этого устройства можно довольно легко.

Печку автомобильного отопителя можно рассматривать как самое обыкновенное устройство для обогрева, которое называется теплообменником. Система для обогрева через специальный краник соединяется с системой, которая отвечает за охлаждение двигателя. При включении печки специальный кран автоматически открывается, что позволяет жидкости для охлаждения поступать в радиатор, расположенный в системе обогрева. Жидкость, попадая в трубы радиатора, охлаждается, это приводит к тому, что внутрь салона начинает поступать тепло. В автомобильной печке предусматривается вентилятор, который может функционировать в трех режимах. Выбирая тот или иной режим, водитель может самостоятельно контролировать поток теплого воздуха.

Панель приборов оснащена специальной рукояткой для управления отопителем, с ее помощью водитель может выбирать, какая температура ему больше всего требуется: самая высокая или, к примеру, средняя.

Вследствие чего печка начинает обдувать салон холодным воздухом

Чаще всего виновником того, что в салон не поступает с отопителя теплый воздух, является неисправность крана или растянувшийся тросик отопительной системы. Стоит отметить, что данные поломки могут проявить себя в ВАЗ-2109, у которых предусмотрена низкая панель, а также в машинах, имеющих высокую панель. Чтобы выяснить причину неисправности, в первую очередь следует проверить работоспособность крана:

проверяется заслонка крана на различные загрязнения;
если загрязнения, которые могут попасть внутрь при заливке некачественного антифриза, будут обнаружены, кран нужно обязательно очистить;
конструкция собирается и устанавливается на прежнее место.

Более подробно узнать об очистке крана автомобильной печки поможет обучающее видео, просмотреть которое можно в удобное для себя время на интернет-ресурсе.

Отопитель не работает на холостых оборотах

Если же печка дует холодным воздухом на холостых оборотах, а как только водитель начинает их добавлять, тепло быстро распространяется по салону, то следует проверить помпу, которая расположена внутри вентилятора. Иногда при длительной эксплуатации авто лопасти разламываются. Чтобы устранить неисправность, нужно осмотреть целостность вентилятора, при необходимости его заменить.

Замена тросика

Довольно часто автовладельцам удается наладить работу печки путем замены тросика, который отвечает за управление заслонки отопителя. После замены или подтягивания растянувшегося тросика печка в ВАЗ-2109 начинает нормально функционировать, а теплый воздух начинает дуть как в салон, так и на автомобильные стекла, что особенно актуально в ненастную погоду. Заменить или подтянуть тросик рекомендуется в следующей последовательности:

если визуальный осмотр укажет, что тросик в дальнейшем эксплуатировать нельзя из-за очевидных повреждений, его обязательно нужно заменить и как можно быстрее;
если же данный элемент просто растянулся, то подтянуть его можно обычной отверткой, сделав для этого пару витков по часовой стрелке;
найти тросик довольно просто, он расположен на корпусе отопителя, возле педали газа.

Правильно отрегулированная длина тросика, о чем можно узнать из обучающего видеоурока на интернет-ресурсе, поможет удерживать заслонку в нужном положении, что, в свою очередь, закроет образовавшуюся щель и салон начнет обогреваться теплым потоком воздуха.

Причины снижения эффективности работы

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом. При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально.

Частые причины по которым печка перестала греть:

засорен радиатор печки или в нем образовалась воздушная пробка;
заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным;
кран открывается не полностью — это одна из основных причин плохо греющей печки;
образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока.

Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается.

После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.

Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики.

Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками.

Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха.

что делать?, почему не работает печка на ваз 2109?, электродвигатель в печке ваз 2109

Что делать, когда плохо греет печка ВАЗ 2109? Этот вопрос часто задают владельцы автомобилей данной модели. В первую очередь, необходимо понять, почему именно не работает печка на ВАЗ 2109 или почему она стала работать плохо? Причин этого существует множество.

Почему не работает печка на ВАЗ 2109?

На самом деле причины, из-за которых не работает печка ВАЗ 2109, бывают самыми разными. Сейчас мы перечислим некоторые основные причины данной неисправности.

Во-первых, если не работает вентилятор печки ВАЗ 2109, то и сам отопитель работать не будет. Вентилятор может перегореть, в таком случае его следует заменить.

Во-вторых, важно помнить, что в системе двигателя обязательно должна быть охлаждающая жидкость, в том числе и в летний период времени. Из-за отсутствия жидкости печка ВАЗ 2109 тоже может перестать работать

Отметим, что температура антифриза в системе охлаждения должна оставлять 85-90 градусов.

В-третьих, в случае засорения системы отопления может возникнуть поломка печки, по этой же причине вместо горячего воздуха в салон автомобиля начинает поступать холодный воздух

Помните, что в печке ВАЗ 2109 не должно быть никаких загрязнений! Именно поэтому крайне важно перед каждой зимой проверять отопитель на возможные загрязнения, в частности туда могут попасть листья деревьев, пух или пыль

В-четвёртых, важную роль в устройстве печки ВАЗ 2109 играет радиатор. Чтобы проверить его работоспособность, его нужно снять с отопителя и измерить температуру, для чего достаточно просто прикоснуться к радиатору рукой. Если он горячий, значит, всё в порядке, ну а если он холодный, то в радиаторе имеется та или иная неисправность.

В-пятых, причиной неисправности печки ВАЗ 2109 может стать и неработающий салонный фильтр – данный элемент очищает салон от пыли, однако он существенно влияет на отопительную систему. Из-за неисправности салонного фильтра отопитель способен как просто выйти из строя, так и начать подавать еле холодный воздух.

И наконец, в печке ВАЗ 2109 мог просто закончиться тосол – без него, естественно, перестанет работать печка ВАЗ 2109.

Электродвигатель в печке ВАЗ 2109

Система отопления ВАЗ 2109, как и система отопления любой другой марки автомобилей, состоит из нескольких элементов. Одним из самых важных элементов является электродвигатель, поэтому выясняя, почему плохо греет печка ВАЗ 2109, обязательно следует проверять и электродвигатель. Что именно может с ним случиться?

Во-первых, причиной плохой работы отопительной системы автомобиля может быть то, что электрический двигатель печки перестал работать на больших или малых оборотах. Это может произойти из-за перегорания предохранителя – в этом случае перед починкой печки требуется произвести замену предохранителя, разумеется, устранив причину, по которой он вышел из строя, так как подобная участь может постигнуть и новый предохранитель.

Могли повредиться провода или мог произойти обрыв в тех местах, где провода соединяются – в этом случае необходимо проверить электроцепь по схеме печки ВАЗ 2109.

Электрический двигатель может выйти из строя из-за того, что перестал работать отопительный переключатель. Возможно, сломанный переключатель придётся заменить.

Электродвигатель мог и сам сломаться, в частности могут зависнуть щётки, оборваться соединительные провода, возможно, произошло загрязнение или окисление коллектора якоря. Необходимо произвести очистку коллектора, устранить зависание щёток или восстановить соединения в проводах. Если данные методы не помогли, вероятнее всего, придётся заменить электродвигатель.

Наконец, может быть неисправен монтажный блок или оборвана цепь дополнительного резистора.

Во-вторых, если не работает печка ВАЗ 2109, следует проверить вращение якоря электродвигателя – возможно, оно стало слишком медленным из-за загрязнения коллектора якоря. Также вращение якоря может стать слишком медленным в том случае, если в обмотке якоря произошло замыкание между витками.

В-третьих, при работе электродвигателя могут возникать посторонние шумы – это не слишком ухудшает работу печки, но мешает. Возникнуть посторонние шумы могут из-за неправильно установленного дефлектора, ещё одна причина такой неисправности – заедание крыльчатки за дефлектор.

В-четвертых, у печки ВАЗ 2109 может перегреться добавочный резистор электродвигателя, что часто происходит из-за слишком сильно пережатых проводов электрического двигателя печки.

Как мы уже писали выше, причин, из-за которых не работает печка ВАЗ 2109 много, и в данной статье перечислены только основные. Если же не удаётся обнаружить причину неисправности печки самостоятельно, то, скорее всего, лучше всего будет её полностью заменить.

Схема блока реле и предохранителей 2109

Блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители.

Внимание! Силовые клеммы на генераторе часто разбалтываются, нагреваются, искрят и плавят проводку. Уделите внимание этому моменту при самостоятельном поиске возможных неисправностей

Схема электрооборудования — проводки автомобиля Ваз 2109 с карбюраторным двигателем и низкой панели приборов (торпедой).

А — порядок условной нумерации штекеров в колодке выключателя зажигания Ваз 2109 электрооборудование. Б — порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла Ваз 2109.

Конструкция отопителя ВАЗ-21099

А далее все просто: создаваемый поток проходит через соты радиатора, где происходит теплообмен, в результате тепло отдается воздуху, который затем дует в требуемые зоны по воздуховодам.

Конструкция печки ВАЗ-21099 включает в себя несколько основных составных элементов:

корпус печки из пластика;
радиатор системы обогрева (подключенный к системе охлаждения);
вентилятор с электроприводом;
воздуховоды;
механизм управления отопителем.

На этом авто применялись отопители двух модификаций (старого и нового образца), которые несколько отличались по устройству, но составные части у них полностью идентичны.

Корпус, радиатор, заслонки

Благодаря корпусу обеспечивается требуемое перенаправление обогрева, поскольку создаваемое моторчиком вентилятора движение сразу же подается в него, а не рассеивается. Сам корпус печки ВАЗ 2109 состоит из двух половин, соединяемых между собой специальными скобами. Для уменьшения потерь потока между его половинами укладывается уплотнитель. Внутри обеих половин сделаны перегородки, которые и обеспечивают правильное направление.

Также внутри этого корпуса сделана ниша, в которую устанавливается радиатор. Изначально радиатор изготавливался из латуни, сейчас же он практически всегда делается из алюминия. Устройство радиатора печки 2109 идентично основному (состоит из двух бачков, трубок, по которым циркулирует охлаждающая жидкость, и пластин, формирующих соты), но значительно меньше в размерах.

Видео: Плохо ГРЕЕТ Печка в ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115

Обдув воздуха осуществляется за счет заслонок печки, также устанавливаемых внутри корпуса. Эти элементы – подвижные, и благодаря им удается перекрывать одни и открывать другие воздуховоды. Всего их три – основная (управление отопителем), воздуховода, осуществляющего перенаправление между зоной ног и подачей в салон, и заслонка подачи потока на лобовое стекло.

Дополнительные заслонки установлены на боковых и центральных дефлекторах. Получается, что по умолчанию воздух из корпуса постоянно дует на дефлекторы и сделано это для того, чтобы поток всегда имел выход. Благодаря имеющимся заслонкам можно обеспечить одновременную подачу горячего воздуха сразу в несколько зон (салон и лобовое стекло или же лобовое стекло и зона ног).

Основная же заслонка печки обеспечивает подачу воздушного потока на радиатор или же в обход него. Делается это все потому, что отопитель также играет роль системы принудительной вентиляции салона. Это позволяет в летнее время обеспечить подачу прохладного воздуха. И для этого необходимо лишь перенаправить движение в обход теплообменника, а на сам радиатор прекратит подачу разогретой ОЖ. Для отключения теплообменника от системы охлаждения применяется краник печки, который находится на подающем патрубке перед радиатором.

Вентилятор

Воздушный поток создается вентилятором типа «беличье колесо», приводимое в действие от электродвигателя. Эти два элемента заключены в свой отдельный корпус, устанавливаемый сверху на корпус отопителя. Причем конструктивно сделано так, чтобы обеспечить максимально простой доступ к электродвигателю, поскольку он считается одним из самых слабых составляющих системы.

Конструктивно предусмотрено три режима работы вентилятора. Это позволяет подобрать оптимальные условия подачи воздуха (холодного или горячего).

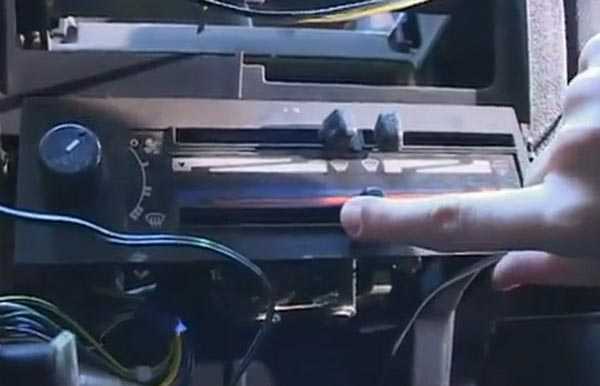

Механизм управления

Видео:Полезные советы для авто. Почему не работает печка ВАЗ.

Для управления печкой и перенаправления движения воздуха и открытия-закрытия крана подачи охлаждающей жидкости применяется механизм управления, выведенный на центральную консоль. Представляет собой механизм три ползунка и переключатель режима работы вентилятора.

Нижний ползунок является основным, поскольку им осуществляется изменение режима системы (обогрев или вентиляция). Им управляется сразу два элемента – основная заслонка и кран. При переводе этого ползуна в режим «вентиляция» одновременно закрывается кран и заслонка, что обеспечивает движение воздуха в обход теплообменника. И все с точностью до наоборот — при переводе его в режим «обогрев».

Устройство печки

Устройство печки: 1 – упругая втулка; 2 – пружинная гайка; 3 – левый кожух вентилятора; 4 – электродвигатель; 5 – рабочее колесо;6 – правый кожух вентилятора; 7 – заслонка обогрева ветрового стекла; 8 – заслонка канала обдува ног; 9 – заслонка управления отопителем; 10 – правый кожух отопителя; 11 – скоба крепления кожухов отопителя; 12 – прокладка; 13 – радиатор; 14 – хомут; 15 – подводящий шланг; 16 – отводящий шланг; 17 – кран; 18 – левый кожух отопителя; 19 – уплотнительная крышка; 20 – резистор; 21 – опора оси заслонки управления отопителем.

Конструктивно печка ВАЗ 2109 состоит из нескольких деталей:

Внешний кожух — выполнен из нескольких сложной конфигурации пластиковых деталей, плотно прилегающих друг к другу и имеющих уплотнители.
Воздуховоды — гофрированные трубки большого диаметра, по которым воздух доставляется к соплам в салоне (у лобового стекла, со стороны водителя и пассажиров). Величина потока регулируется задвижками.
Регулирующие задвижки — они располагаются как внутри приборной панели, так и на ней. Первые регулируются через тяговые тросики, а вторые непосредственно вручную.
Радиатор — выполнен из алюминия и пластика. Металлическими являются трубки и пластины. Пластиковый — накопительный бачок.
Вентилятор — работает на электроэнергии и питается от бортовой сети (12 В)
Резиновые трубки — соединяют расширительный бачок, радиатор, помпу. По ним подводится и отводится теплоноситель.
Насос — также электрический, перекачивает антифриз и обеспечивает более интенсивный теплообмен.
Термодатчик — устанавливается внутри радиатора и управляет работой насоса и вентилятора.
Кран — управляется особым рычажком и позволяет полностью перекрыть ток теплоносителя в системе.
Управляющие рычажки и система тяг — выводятся на приборную панель и передают воздействие на внутренние заслонки и переключатели
Верньер включения и регулировки оборотов вентилятора — находится также на лицевой панели рядом с рычажками.
Блок электрики — проводка питания и нагружающие резисторы.

Отчасти к системе обеспечивающей обогрев салона относится расширительный бачак с тосолом. Именно в него поступает отдавший тепло антифриз из радиатора.

https://youtube.com/watch?v=rg_H57YcEdM

Проверка работоспособности элементов отопителя

Первым делом необходимо протестировать вентилятор. Для этого нужно включить зажигание, а после чего запустить вентилятор, установив его переключатель в положение первой скорости. Если он исправен, должен отчётливо доноситься звук его работы. В случае, когда в салоне тихо, следует открыть капот, и послушать звуки вентилятора в подкапотном пространстве. Если вентилятор отопителя «молчит», значит, его придётся демонтировать с автомобиля и отдать на проверку автоэлектрику, либо при наличии соответствующих знаний проверить самостоятельно.

Если во время проверки не были выявлены неисправности вентилятора, он установлен на место, и из печки всё равно не дует воздух, причину неполадки стоит искать в проводке. Необходимо установить: почему на клеммы электромотора вентилятора не поступает напряжение, и устранить неполадку. Когда не греет печка ВАЗ-21099, при исправном вентиляторе, причину этого стоит искать в других элементах отопителя.

На следующем этапе выявления неисправностей следует проверить насколько хорошо работают воздуховоды печки. Необходимо открыть их все, и поднеся поочерёдно руку проверить поток воздуха на стекла, в ноги водителя и пассажира, и в салон автомобиля. Воздушный поток должен хорошо ощущаться. Если же все воздуховоды отопителя открыты, а обдува из них нет, потребуется разбирать саму печку и уже там искать причины неполадок.

Плохо греет печка ваз 2109, что делать?

Плохо греет печка ВАЗ 2109. Как исправить ситуацию?

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Предлагаю вашему вниманию очередную статью из рубрики «Авто советы опыт» о том, как плохо греет печка ваз 2109. Тема с неработающей плохо греющей печкой ВАЗ 2109 особа актуальна перед зимним периодом эксплуатации. Советы бывалых водителей таковы, что «сани нужно готовить летом». Это справедливо сразу по нескольким причинам. Зимой при отрицательной температуре гораздо сложнее выполнять любые работы, связанные со сливом охлаждающей жидкости, резиновые патрубки на морозе становятся неподатливы. При необходимости замены патрубков радиатора, вы можете зайти на блог Авто-РТИ, где они представлены самом широком ассортименте и подкреплены фотографиями.

Выполняя эту работу летом, исходя из авто опыта, вы можете одновременно с устранением неисправности заменить охлаждающую жидкость, если он выходил положенный свой срок. К тому же сам тосол летом стоит всегда дешевле, нежели при наступлении первых холодов. Последнее ненужное преимущество, когда не работает печка. Это в основном касается владельцев ВАЗа, где кран отопителя, по непонятным, многие десятилетия, причинам установлен в салоне автомобиля пре его подтекании, охлаждающая жидкость попадает на ковер салона.

Даже летом это доставляет массу неприятностей владельцу, а зимой это вообще трудновыполнимая задача по дальнейшей просушке ковра. Подтекание же связано как раз с сезонным включением краника. Если в системе уже грязный тосол, то скопившаяся кранике грязь прикипает пре открытие краника, режется внутренний уплотнитель результат, тосол начинает протекать.

Отсюда вывод- выполнять операции с ревизией возможно дальнейшим ремонтом , необходимо и удобно выполнять в теплое время года. Как проверить печку знает каждый, необходимо на полностью прогретом двигателе включить вентилятор отопителя перевести заслонки положение «открыто». Струя горячего воздуха укажет на исправность ее готовности к эксплуатации зимой. Если при полностью прогретом двигателе идет чуть теплый воздух плохо греет или вообще холодный, то необходимо найти причину устранить неисправность.

Плохо греет печка автомобиля причины отказа:

Забит радиатор
Краник отопителя заклинил положение «закрыто». Здесь возможен еще один вариант. Неисправен привод управления краником. Обычно это происходит когда пропадает фиксация поусона и он начинает ходить вместе с жилой. В таких случаях необходимо открыть кран вручную
Маленький уровень тосола в системе
Неисправен термостат, двигатель не согревается до конца
Забиты грязью патрубки подвода тосола. Особенно это касается передне приводных машин, семейства «восьмерок», где патрубки имеют не совсем удачный угол, часто забиваются грязью, почти на треть длины
Закрыта или заклинила заслонка подачи воздуха или неисправен привод ее открытия

В этих случаях советы из авто опыта, когда плохо греет ВАЗ 2109:

радиатор отопителя или распаивается, прочищается либо заменяется
краник отопителя подлежит замене
тосол доливается до нормы
неисправный термостат – заменяется
патрубки подачи прочищаются или заменяются новыми

В основном плохо греет печка при выше перечисленных отказах, устранив их, ВЫ добьетесь тепла кабины.

Вам так же будет интересно узнать:

Операция по замене сальников клапанов

Посмотрите фотографии автошлангов

Патрубки системы охлаждения

Как самостоятельно снять и разобрать печку ВАЗ 2109?

Если печка перестала работать, то ее придется ремонтировать, для решения проблемы надо выполнить демонтаж и разбор устройства:

Производится слив хладагента из силового агрегата машины, при выполнении задачи надо открыть краник отопления. Под сливное отверстие устанавливается емкость. После слива выполняется разбор центральной консоли, демонтируется воздуходув внутренней системы вентиляции.
При помощи отвертки с крестовым наконечником выкручиваются саморезы, которые фиксируют к консоли кронштейн рычагов управления печкой. После этого кронштейн вместе с тягами отводится вниз.
Отключается штекер от выключательного устройства электрического мотора вентилятора. Производится демонтаж рычага управления устройством.
Чтобы произвести снятие переключательного механизма, с помощью пинцета надо открутить пластмассовую гайку. Она фиксирует к кронштейну переключатель. После этого узел демонтируется.
Извлекается патрон со световым индикатором подсветки управляющего устройства печи. С использованием отвертки скоба фиксации к кронштейну оболочки тяги освобождается. Сама тяга демонтируется из ручки приводного устройства заслонки. Аналогичным образом выполняется демонтаж оставшихся тяг управления.
Чтобы снять печку, надо разобрать центральную консоль. От радиаторного устройства отключаются магистрали. Саму печку можно демонтировать с радиаторным узлом. Скоба, которая фиксирует тягу заслонки системы прогрева лобового стекла, отсоединяется от кожуха печки. Производится демонтаж тяги с ручкой заслонки.
При помощи головки на 10 надо открутить 4 фиксирующих гайки, которые крепят кожух печки к кузову. Открутив гайку, расположенную спереди слева, производится снятие со шпильки клеммы кабеля массы электромотора вентилирующего устройства.
Производится отключение разъемов от резисторного устройства. Также отсоединяются электроцепи моторчика вентилятора. Отопительный узел демонтируется вместе с вентилирующим устройством.
С использованием отвертки с крестовым лезвием выкручиваются болты, фиксирующие вентилирующее устройство к печи. Вентилятор демонтируется.
Той же отверткой откручивается саморез, фиксирующие резисторный элемент электрического мотора. Затем выкручивается еще три самореза, расположенные на левой крышке печки. Крышка демонтируется.
Затем семь защелок, фиксирующие две части кожуха друг к другу, освобождаются. При помощи крестовой отвертки саморез, который крепит две части корпуса, откручивается. Этот элемент располагается справа в небольшом углублении.
Канцелярским ножом разрезается уплотнительный элемент от плоскости штекера. Две части корпуса отопительного узла разделяются.
Ручка заслонки обогревательной системы лобового стекла выводится из отверстия внешнего рычага приводного устройства. Выполняется демонтаж заслонки.
При помощи пинцета или плоскогубцев сжимаются усики фиксирующего устройства. Производится снятие ручки привода заслонки, использующейся для обогрева ног. Заслонка демонтируется. Аналогично снимается заслонка управления отопителем. Дальнейшая процедура сборки устройства производится в обратном порядке.

Признаки неисправностей и их устранение

Для каждой из перечисленных выше неисправностей обдува существуют свои признаки, которые помогут быстро найти поломку и устранить ее. Например, если происходит резкое падение объема охлаждающей жидкости в системе, то следует проверить герметичность последней и состояние прокладки ГБЦ. Если прокладка прогорела, то следует выполнить ее замену.

Признаками других, «менее опасных» неисправностей (устранять которые, тем не менее, следует как можно быстрее) являются:

на холостом ходу из печки дует холодный воздух — забит радиатор либо неисправна помпа. Решение — промыть радиатор или заменить помпу;
патрубки радиатора совершенно холодные — сломался (заклинился) термостат, в результате чего движение жидкости, служащей для охлаждения двигателя, происходит лишь по одному из двух контуров. В некоторых случаях эти же признаки могут говорить о неисправности крана отопителя. Решение — заменить термостат либо заменить краник;
боковые дефлекторы подают в салон холодный воздух — неисправны-погнуты тяги либо сломались заслонки. Решение — демонтировать переднюю панель и проверить состояние указанных элементов. В случае, если причина в них, то выполнить настройку или замену тяг/заслонок (чаще всего небольшой подстройки тяг достаточно для того, чтобы заслонки стали закрываться полностью и нормальный обдув салона возобновился).

В некоторых случаях поступление через дефлекторы холодного воздуха может говорить о потере мощности вентилятором. Решение проблемы в этой ситуации очень простое — заменить вентилятор на новый. При этом, многие автомобилисты сходятся на мысли о том, что устанавливать вентилятор, аналогичный сломанному, не стоит — лучше подобрать близкий по параметрам, но более мощный вентилятор от какой-либо иномарки.

Как работает печка в машине

В старых машинах отопитель работал через отдельное приспособление за счёт сгорания бензина. Сегодня они давно устарели и редко применяются. Салоны нынешних иномарок отапливаются через систему охлаждения ДВС.

Для начала полезно знать, из чего состоит отопитель:

БУ САУО или блок управления;
малый радиатор или теплообменник;
вентилятор;
шланги и патрубки;
регулятор жидкости охлаждения;
заслонки для воздуха с приводами.

Понимание принципа функционирования современной автопечки поможет отремонтировать узел, если возникнет такая необходимость. Конструктивно отопитель не представляет собой ничего сложного. В печку подаётся воздух либо снаружи, либо изнутри — если включён режим рециркуляции. Он идёт через салонный фильтр и испаритель кондиционера (если таковой присутствует). Также воздушные потоки проходят через термостат или мимо него (зависит от настроек). С помощью заслонок регулируется подача теплоты в ноги или лицо человека, а также на стёкла.

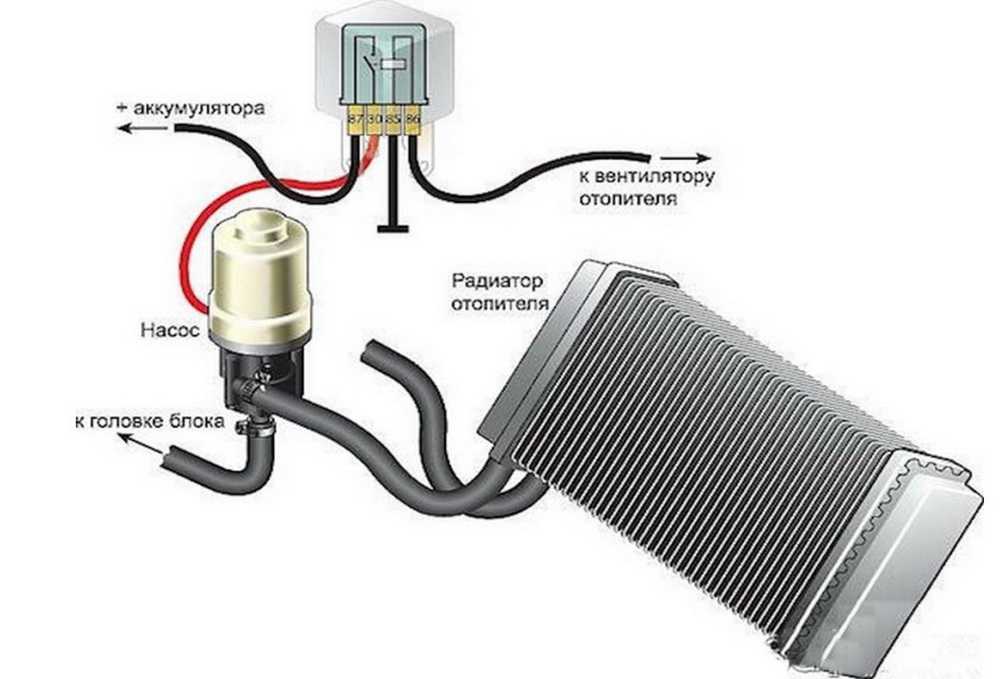

Схема работы отопителя салона автомобиля

Одновременно по системе циркулирует нагретый антифриз, который нагнетается помпой. Хладагент забирает тепловую энергию рабочего двигателя, охлаждая его. Затем он поступает в термостат. Таким образом, обеспечивается постоянная циркуляция жидкости и воздуха. Получается некое подобие квартирной батареи. Эффективность такой системы отопления достаточно высокая.

Делать регулировку автомобильной печи в салоне можно по‐разному. Например, в бюджетных автомобилях водителю позволительно управлять только оборотами вентилятора и распределением потоков поступающего воздуха. А в премиальных машинах дополнительно настраивается точная температура воздуха.

Завоздушенность системы отопления

В случае, когда работающий отопитель исправен, нет протеканий и отрегулирован тросик заслонки, но из дефлекторов по-прежнему идёт прохладный воздух, то, возможно, в системе образовалась воздушная пробка. Чтобы от неё избавиться, поставьте свою машину на горку передними колёсами, откройте кран до конца и погазуйте.

Ещё одним следствием слабого и холодного воздуха из сопел, может быть засорившаяся сердцевина радиатора. Чаще всего засоряется радиатор осенью, так как потом воздуха через вентилятор в радиатор помимо пыли попадают и опавшие листья, которые застревают в радиаторе, а иногда могут залететь в салон, так как у этой модели ВАЗ нет салонного фильтра.
