Нет искры на ваз 2114

Поиск и устранение поломки

Причинами того, почему не работает 1 и 4 цилиндр ваз 2114, могут быть:

1. Свечи.
2. Провода.
3. Модуль зажигания.
4. Блок управления.

О том, как выполнить проверку свечей, мы говорили выше, поэтому сразу перейдем к проводам. Для проверки понадобится тестер (мультиметр), при помощи которого следует проверить все высоковольтные провода (мерить следует в режиме омметра).

Сопротивление вех четырех проводов должно быть примерно одинаковым и при этом не превышать 200 кОм. В случае, если сопротивление значительно выше указанного либо сопротивление некоторых проводов сильно отличается от сопротивления других, то их следует заменить на аналогичные.

В случае, если провода исправны, переходим к проверке модуля.

Чтобы его проверить, следует воспользоваться автодиагностическим сканером, соединяемым с ноутбуком или смартфоном (соединение может проходить при помощи каналов блютус, вай-фай либо через провод USB).

Результаты тестирования сканер выводит на экран мобильного устройства при помощи стандартизированных кодов.

Наиболее частые из них (говорящие о том, что модуль зажигания испорчен) — следующие:

• Р3000, Р3001, Р3002, Р3003, Р3004 — нет искры в цилиндрах (последняя цифра равна номеру цилиндра). В нашем случае должны быть сигналы Р3001 и Р3004;
• Р0351 — произошел разрыв внутри модуля зажигания на обмотках, отвечающих за 1 и 4 цилиндры;
• Р0352 — тоже самое, но обрыв произошел на обмотках 2 и 3 цилиндров.

Если в результате сканирования были обнаружены указанные выше ошибки, значит модуль перегорел, и его следует заменить на новый (поскольку он не является ремонтопригодным компонентом).

Распределитель зажигания и датчик Холла

Что касается трамблера, то наиболее частой его неисправностью является пригорание контактов, расположенных внутри крышки. Кроме этого, выйти из строя может и бегунок, «разносящий» напряжение.

Открутите два винта и снимите крышку с трамблера

Обратите внимание на состояние контактов. Если они сильно пригорели, деформировались, посыпались – замените крышку. Осмотрите и бегунок

Он также может пригорать и деформироваться. В случае необходимости замените и его

Осмотрите и бегунок. Он также может пригорать и деформироваться. В случае необходимости замените и его.

Не лишним будет проверить так называемый «уголек». Это графитовый контакт высоковольтного провода. Если он поврежден, напряжение перестает поступать на бегунок. В результате все четыре свечи оказываются обесточенными.

Датчик Холла встроен в распределитель. Проверить его, не снимая, можно также при помощи вольтметра. Щупы прибора необходимо подсоединить к зеленому и черно-белому проводкам, идущим от датчика к разъему. Прокручивая маховик при помощи отвертки (в окошке на картере сцепления), снимите показания вольтметра. Они должны колебаться в пределах от 0,4 до 12 В. Если все так и происходит – датчик в порядке. Ну, а если нет – устройство нужно заменить.

Вот, в принципе, и все распространенные неисправности, по которым у «девятки» нет искры. ВАЗ 2109, как видите, не такой уж и сложный автомобиль в этом смысле: немного времени, немного теории, нехитрый инструмент, и ваша машина снова в строю!

Возможные причины выхода из строя модуля зажигания

Прежде чем выполнять ремонт основной детали в , надо разобраться с характером неполадки. Для этого потребитель должен знать о признаках неисправности, а также причинах поломки.

Основные причины поломки устройства

Причины появления неполадок:

1. В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может быть не тот зазор, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, определить это позволит визуальная диагностика. Если на устройствах имеются следы нагара, их надо удалить.
2. Неполадки в работе МЗ могут возникнуть в результате частых проверок искры. В момент диагностики на устройство возлагается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
3. в ВАЗ 2114 функционирует при отсоединенных высоковольтных кабелях. Это также приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на функционировании двигателя в целом.
4. Устройство работает в условиях серьезных вибраций. Их воздействие может быть обусловлено некачественной фиксацией модуля в посадочном месте. В результате вибраций заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
5. Внутри штекера с низковольтными кабелями нарушился контакт.
6. Изначальное использование бракованного устройства или модуля с низким качеством сборки. Этот заводской дефект можно устранить только путем замены механизма, ремонтировать оборудование бессмысленно.
7. Попадание влаги внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его замыканию и поломке.

Признаки нарушения работы катушки

Основные признаки неисправности модуля зажигания ВАЗ 2114:

1. При попытке пуска двигателя возникают сложности. Запуск мотора машины может быть затруднен в результате того, что искра на свече или нескольких отсутствует.
2. При езде на холостом ходу или стоянке с заведенным ДВС обороты силового агрегата плавают. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит произвольно.
3. Появляются провалы в мощности мотора авто. Особенно это чувствуется при езде в гору или резком ускорении. Также неполадки могут возникать при движении по ровной дороге.
4. Перестали работать несколько цилиндров. Обычно эти устройства функционируют в паре, поэтому отказать могли элементы 1-4 либо 2-3. О нерабочих цилиндрах может свидетельствовать «троение» двигателя.
5. На приборной панели появился предупреждающий индикатор «Check Engine».

При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.

Канал «Простое мнение» на примере автомобиля Лада Приора подробно рассказал о симптомах, которые появляются в работе модулей зажигания.

Пропуски зажигания в цилиндре: причины и варианты решения проблемы

Падение мощности, нестабильная работа двигателя, а также отсутствие тяги, все эти неприятные явления могут возникать по разным причинам, от банальных до весьма серьезных. В некоторых случаях причина кроется в том, что в одном из цилиндров возникают пропуски зажигания. О том, что это и как с ним бороться мы как раз сегодня и поговорим.

Пропуски зажигания — что это?

Начнем с того, что такое пропуск зажигания в цилиндре? Под этим словосочетанием подразумевают ситуацию, когда в одном из цилиндров зажигание топливной смеси происходит с опозданием или с замедлением. Проще говоря, “разгон” поршня в каком-то из цилиндров медленнее нежели в остальных. В результате возникает нарушение синхронности работы двигателя, мотор работает неровно, возникают рывки, увеличивается расход топлива, а динамика автомобиля снижается настолько, что даже небольшая горка становится большим испытанием. Кроме того, в автомобилях оснащенных ЭБУ, на дисплее появляется соответствующая ошибка в виде кода, например “P0304” — пропуск зажигания в четвертом цилиндре. Последняя цифра в коде соответствует конкретному цилиндру.

Пропуски зажигания — причины

Вначале следует выполнить визуальную проверку тех деталей, которые чаще всего становятся причиной появления пропусков в цилиндрах. Речь о свечах, ВВ-проводах, а также катушке зажигания.

Высоковольтные провода (ВВ-провода). Их следует проверить в первую очередь. Для начала, как я и говорил, необходимо произвести визуальный осмотр на предмет наличия разрывов, трещин и прочих повреждений. После осмотра, если все в порядке, ВВ-провода рекомендуется прозвонить и заменить если в этом есть необходимость.

Свечи зажигания. После ВВ-проводов, во вторую очередь следует произвести проверку свечей, поскольку довольно часто именно они становятся причиной появления пропусков. В свечах может быть слишком большой зазор, они могут быть изношены или пробиты, в результате чего подача свечи осуществляется с перебоями или вовсе не осуществляется.

Модули катушки зажигания. В случае выхода из строя данной детали возможно появление пропусков зажигания в цилиндрах.

Далее о более глобальных проблемах…

• ТВС. Топливовоздушная смесь, точнее ее качество нередком может стать причиной появления пропусков в цилиндрах. Из-за некачественного топлива происходит загрязнение форсунок и топливной аппаратуры. Также в случае нарушения пропорции, например, когда смесь слишком богатая или бедная из строя могут выйти такие узлы как: топливный насос, регулятор давления топлива, к тому же фильтр очень скоро может забиться. Также если смесь слишком “бедная”, то есть состоит больше из воздуха (при подсосе воздуха), воспламенение может происходить с перебоями, так как обычной искры будет просто мало для того, чтобы зажечь эту ТВС.
• Компрессия в цилиндрах. Плохая и неравномерная компрессия может привести к недостатку сжатия ТВС, в результате чего воспламенение будет происходить неравномерно с перебоями.
• Неисправности ГРМ. В случае повышенного или чрезмерного износа в деталях газораспределительного механизма или наличия негерметичности гидрокомпенсаторов, возможно появление пропусков в цилиндрах двигателя.
• Подсос воздуха. Если между головкой и впускным коллектором возникнет подсос воздуха вполне возможно появление ошибки о том, что в каком-то из цилиндров возникают пропуски зажигания.

Диагностика должна иметь комплексный характер и продолжаться до тех пор, пока мотор не станет работать ровно без перебоев и пропусков зажигания. Как видите, тема довольно обширная и причины появления пропусков зажигания в цилиндрах могут быть самые разные. При появлении симптомов, указывающих на пропуски, рекомендуется произвести визуальный осмотр и в случае обнаружения той или иной неисправности устранить ее. Однако если причина пропусков зажигания самостоятельно так и не была установлена, следует обратиться за помощью к специалистам, которые используя специальное оборудование, быстро и точно определят в чем дело и почему возникают пропуски зажигания в цилиндре вашего мотора.

Проверка наличие искры

Допустим, ваш инжекторный автомобиль перестал реагировать на ключ зажигания и отказывается заводиться. Сразу же сетовать на неисправность в системе зажигания довольно-таки нерационально. В первую очередь, нужно удостовериться в том, что пропала именно искра, а не поломалось что-либо другое. Для проверки свечей зажигания на наличие заветного «огонька» можно прибегнуть сразу к нескольким процедурам. Пожалуй, наиболее эффективные и простые из них следующие:

• Способ первый – проверка от массы. Для его реализации необходимо отключить зажигание, выкрутить поочерёдно каждую свечу и, приложив её корпус к массе (металлический корпус мотора), попытаться завести мотор;
• Способ второй – проверка при помощи мультиметра или тестера на основе пьезоэлектрического элемента. Этот вариант диагностики довольно-таки схож с описанным выше способом за исключением того, что свеча прикладывается не к массе, а к контактам тестера или мультиметра. Однако в этом случае «крутить» стартер не требуется, искра должна возникнуть от самих приборов.

Если по итогу проведения отмеченных выше способов проверки искрообразование на свече не выявлено, или искра есть, но слабая (неяркая, нерезкая, тусклая), необходимо выявлять причину неисправности. Не забывайте, что эксплуатация машины с плохо работающим зажиганием отрицательно сказывается на работе двигателя и существенно уменьшает его эксплуатационный срок.

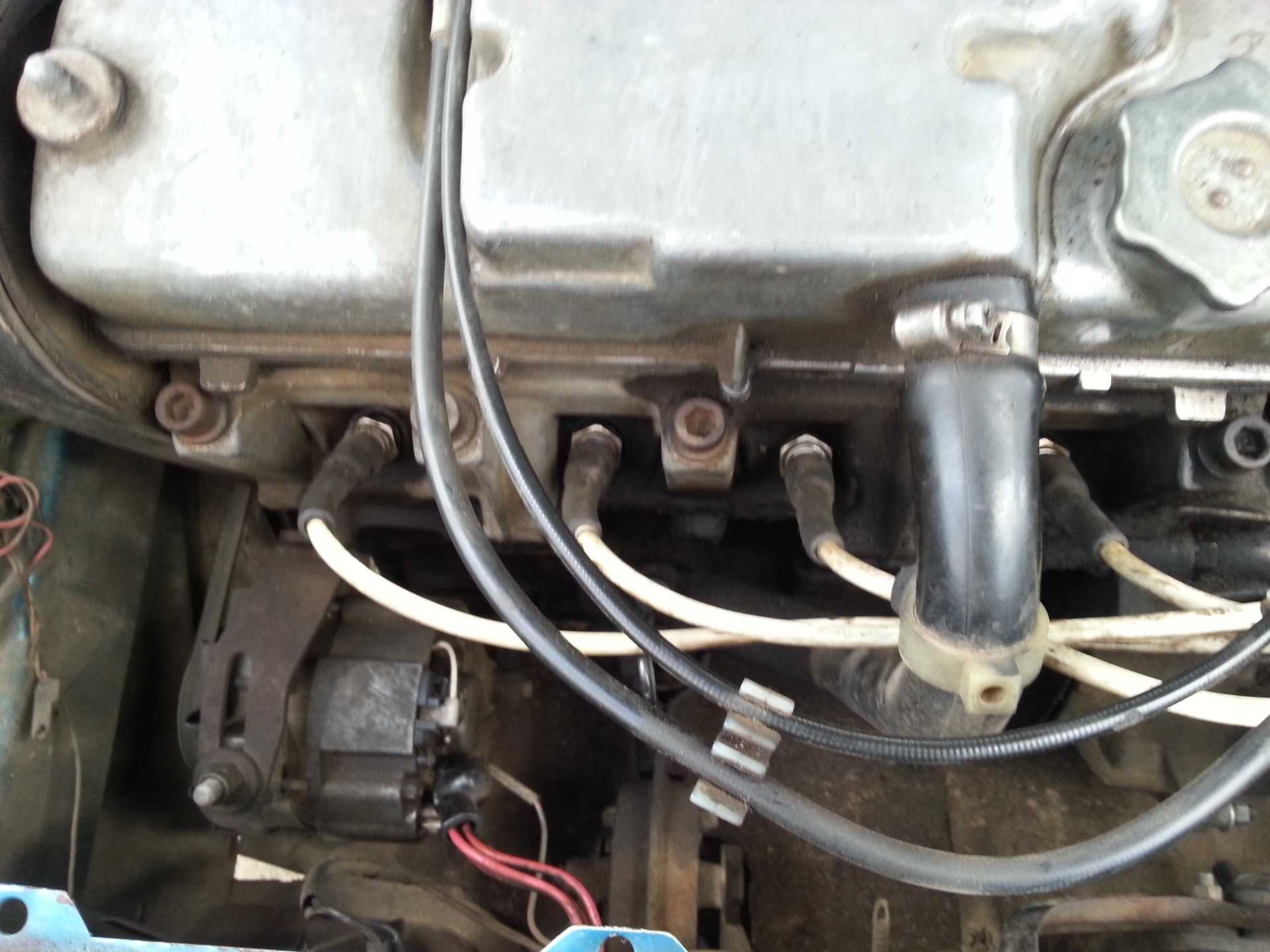

Проверка искры на модуле зажигания

Бывалые и достаточно опытные водители знают, что троение двигателя и проблематичный пуск мотора довольно часто связан с искрой. А точнее с её отсутствие на свечах зажигания.

Потому каждый владелец автотранспортного средства с инжекторным двигателем обязан знать, как проводится проверка даже в экстремальных полевых условиях. Самым правильным решением будет покупка новых качественных свечей, которые комплектом всегда находятся в бардачке автомобиля.

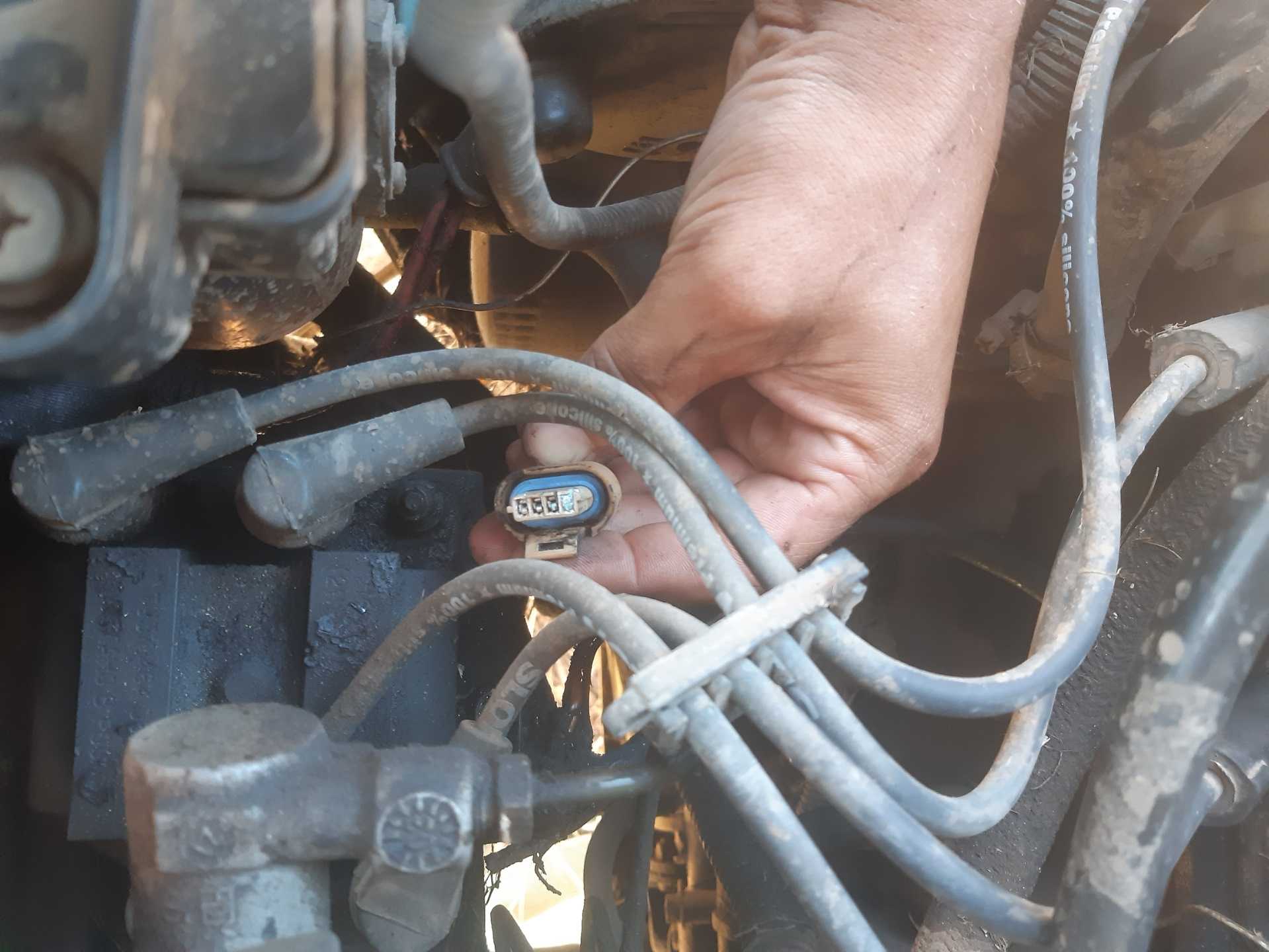

Снимая с модуля провода-высоковольтники, рекомендуется предварительно маркером нанести на них порядковые номера. Это не даст вам запутаться в процессе обратной сборки.

Если со свечами всё хорошо, а провода также целые, наверняка причина неисправности заключается в модуле. Чтобы убедиться в этом наверняка, можно воспользоваться методом подмены. То есть на место вероятно неисправного модуля устанавливается другой модуль, предназначенный для автомобиля такой же марки и модели. Если проверка показала, что ваш модуль вышел из строя, поскольку с новым всё работает отлично, останется только приобрести новое устройство.

При работе с высоковольтниками, свечами и модулем, обязательно используйте инструменты, на которых предусмотрены изолированные ручки. Дополнительно рекомендуется держать под рукой комплект диэлектрических перчаток.

Чтобы винить во всём модуль зажигания, у вас должны быть соответствующие основания. Есть несколько проявлений или признаков неисправностей, характерных для инжекторного двигателя именно в случае возникновения проблем с этим модулем. Здесь речь идёт о следующих симптомах:

• наблюдается прерывистая работа силовой установки, когда двигатель на холостых оборотах;
• заметно падает мощность;
• дефицит мощности особенно сильно проявляется, когда водитель пытается резко ускориться;
• цилиндры, расположенные рядом друг с другом, работают неправильно.

Также в процессе движения на приборной панели может загораться предупредительная лампа о необходимости проверить двигатель.

Если один или сразу несколько из озвученных симптомов проявляются на практике в процессе эксплуатации вашего транспортного средства, следует насторожиться и морально подготовить себя к тому, что в ближайшее время придётся потратить достаточно солидную сумму денег. Новый модуль стоит не так дёшево, потому автомобилисты не могут радоваться, даже если им удалось обнаружить источник неприятностей, и им оказался модуль зажигания.

https://www.youtube.com/watch?v=ZFJTiLZWSu0

К диагностике модуля рекомендуется приступать только в том случае, когда вы точно исключили всё остальные возможные причины отсутствия искры в системе зажигания.

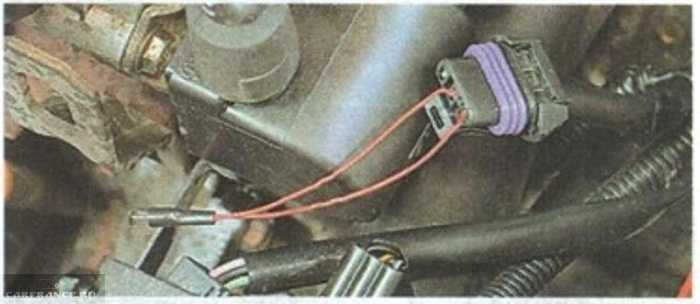

В этой ситуации наиболее информативная, но при этом достаточно простая проверка искры на инжекторе заключается в использовании тестера. Один щуп идёт непосредственно на контакт, который промаркирован буквой А на разъёме модуля зажигания, а второй щуп подключается к массе. Далее запускается двигатель путём поворота ключа в замке зажигания.

Если при запуске двигателя на вольтметре или мультиметре в режиме вольтметра показывается значение в 12 Вольт, тогда можно говорить об исправном и рабочем состоянии модуля зажигания. То есть менять его или ремонтировать нет никакой необходимости.

Распространенные неисправности

Диагностическая программа

Есть несколько причин, из-за которых на ВАЗ 2114 возникает такое явление как пропуски в системе зажигания.

1. Проблемные свечи. Если на них возник нагар, уменьшился или увеличился зазор, они не смогут должным образом отрабатывать. Как результат, пропуски в цилиндрах. Достаточно часто свечи не работают по той простой причине, что владелец автомобиля решил сэкономить и купить свечи сомнительного качества. На долгий срок службы и надежную их работу рассчитывать не стоит.
2. Проблемы в проводке. Здесь чаще всего приходится сталкиваться с износом проводов, их перетиранием, механическими повреждениями. Иногда проблема решается путем замены проводки. Но в некоторых случаях проводка может негативно отразиться на функциональности устройств, к которым она идет. Как результат, и проводка и девайс подлежат замене.
3. Контакты. Контакты могут перегореть, покрыться маслом, заржаветь. Может помочь их зачистка, либо полная замена. Второй вариант предпочтительнее, дабы уменьшить риск возникновения пропусков спустя короткий промежуток времени.
4. Повреждения катушки или модуля зажигания. Если у вас ВАЗ 2114 с 1,6-литровым мотором, вы имеете дело с катушкой. Владельцы более новой версии с 1,5-литровым двигателем уже решают проблемы с модулем зажигания. Вне зависимости от этого, агрегаты не редко выходят из строя, становятся причиной возникновения пропусков. Ремонтировать их не имеет смысла, потому лучше сразу заменить на новые.
5. Применение низкосортного горючего. Проблема многих владельцев отечественных автомобилей в том, что они сами, порой неосознанно, обрекают себя на постоянные ремонтные работы. Банальный пример — использование дешевых заправок. Бензин низкого качества выдает плохую топливовоздушную смесь, засоряет фильтры, забивает форсунки. Не редко из-за этого появляются пропуски в цилиндрах. Правильное решение — устранить неисправность и начать пользоваться хорошими АЗС. Их бензин дороже, но денег на ремонт вы потратите в разы больше, если не перестанете заправляться не пойми чем.
6. Пропуски. Также часто возникают из-за нарушенной компрессии в цилиндрах. Эту неисправность следует проверить чуть ли не в первую очередь.
7. Газораспределительный механизм неправильно отрегулирован. Его регулировка не займет много времени, работу вполне можно выполнить своими руками.
8. В топливную систему попадает лишний воздух . Это может происходить из-за наличия повреждений на впускном коллекторе, при износе колец на форсунках и прочих дефектах. Потому следует проверить систему на герметичность, отыскать источники захода воздуха.
9. Между поршнем и цилиндром уменьшился зазор . Причин тому может быть множество, но проверить их придется обязательно, если причина именно в этом.

Суть устранения пропусков в цилиндрах заключается в поэтапной проверке причин возникновения неисправностей. Это может быть что угодно среди представленного перечня, либо нечто более редкое. Вот почему работу лучше доверить специалистам, так как на самостоятельную проверку каждого узла топливной системы и системы зажигания уйдет куча времени. Причем не факт, что вы в итоге найдете причину неправильной работы двигателя.

Что делать

Если мотор работает или запускается плохо, автомобилистов интересует, как усилить искру на свечах зажигания. Для начала нужно установить причину поломки, проверив указанные ранее узлы и элементы с помощью мультиметра и визуального осмотра. Многие неисправности можно увидеть на глаз.

Нередко улучшить искру помогает простая замена свечей зажигания или накаливания (в зависимости от типа ДВС (бензиновый он или дизельный). Желательно покупать элементы известных производителей средней ценовой категории, остерегаясь подделок. Неисправные свечи часто можно определить по внешнему виду. Кроме того, их замена требуется при следующих симптомах:

• Троение двигателя.
• Плохой запуск силовой установки, особенно в холодную или влажную погоду.
• Белый дым из выхлопной трубы у авто с дизельным мотором.
• Снижение динамики машины.
• Увеличение расхода топлива.

Сравнение свечей перед их заменой Стоит отметить, что иногда похожие симптомы наблюдаются и при выходе из строя других деталей автомобиля. Поэтому, если свечи визуально выглядят исправными, лучше проверить другие узлы и элементы. Если самостоятельно определить причину не удалось или замена СЗ не помогла, рекомендуется обратиться в автосервис для профессиональной диагностики.

Мощности искры может не хватать при поломке катушки зажигания или выходе из строя высоковольтных проводов. Поэтому их следует прозвонить мультиметром. Замена данных деталей зачастую помогает усилить искру.

Проверка катушки при помощи мультиметра

Усиление мощности нередко достигается заменой распределителя. Часто решить проблему помогает ремонт цепи низкого напряжения или улучшение проводимости контактов соединений. Для поиска обрыва или замыкания используют мультиметр. Нередко увеличить мощность искры помогает замена или зарядка АКБ зарядным устройством. Всем известно, что слабый аккумулятор не способствует хорошему запуску двигателя, особенно зимой. Поэтому перед холодами его необходимо проверять. Если он старый или плохо заряженный, то следует заменить или зарядить его. Подзарядка может потребоваться и после длительного простоя машины.

Зарядка АКБ при помощи зарядного устройства

Но иногда, чтобы полностью избавиться от проблемы, необходима лишь доработка свечей зажигания своими руками. Это, прежде всего, актуально для владельцев подержанных отечественных машин или старых недорогих иномарок. Подойдёт данный способ и некоторым экономным автомобилистам. Для такой доработки нужно приобрести:

• Высоковольтные провода из меди.
• Усилитель искры.
• Комплект для установки бесконтактного зажигания (если в автомобиле предусмотрена старая контактная система).
• Свечи без резисторов.

Метод состоит из нескольких этапов. Необязательно выполнять все из них. Возможно, кому-то для усиления искры достаточно одного из предложенных решений. Доработка выполняется по следующему алгоритму:

Установить свечи без резисторов. Это должно увеличить количество свободной энергии примерно на 50%.

Свечи без резисторов Поставить высоковольтные провода из меди. Это поможет уменьшить сопротивление в системе. А, значит, искра будет сильнее.

Высоковольтные провода с медной жилой Увеличить расстояние между электродами на свече. После этого желательно испытать её в барокамере под давлением. Желательно выбрать наибольший промежуток, при котором искра стабильна. Это значительно улучшит работу двигателя и его запуск.

Увеличенное расстояния между электродами Установить на свечу усилитель искры. Этот прибор продаётся в автомагазинах. Он состоит из двух контактных соединений и конденсатора. Один из контактов нужно прикрепить к СЗ, а другой – к высоковольтному проводу. Это повысит температуру искры на свече.

Установленный усилитель искры Поставить современную бесконтактную систему зажигания. Она работает стабильнее, чем контактная. Последняя сегодня не используется на новых автомобилях и встречается лишь на машинах, выпущенных сравнительно давно.

Комплект бесконтактной системы зажигания Практически все доработки можно выполнить самостоятельно при минимальных знаниях по ремонту и обслуживанию авто. Но, если такой тюнинг своими руками кажется затруднительным, лучше обратиться на СТО, где проблему со слабой искрой решат опытные специалисты. Правда, затраты при этом могут возрасти в несколько раз.

Три способа диагностики

Далее рассмотри три провернных способа проверки катушки зажигания.

Первый из них – визуальный

Вышедшую из строя деталь зачастую можно определить по внешним признакам. Для этого возьмите исправный элемент и сопоставьте его с катушкой, в работоспособности которой вы сомневаетесь. Ее корпус не должен иметь повреждений или следов плавления. Важную роль играет запах.

Ремонт катушки зажигания может быть выполнен в том случае, если температура ее работы не превышала 150⁰C. В противном случае ее необходимо менять. Однако по опыту многих автолюбителей ремонтировать данный элемент нецелесообразно. Исключения составляют ситуации, когда водитель стремится усовершенствовать систему зажигания. В остальных случаях гораздо надежнее приобрести новую деталь.

Алгоритм проверки элементов для устранения ошибки P0300

Поскольку возможна масса причин возникновения ошибки P0300, необходимо придерживаться определенного алгоритма поиска неисправности. Приведем последовательность действий для наиболее быстрого обнаружения причины пропусков зажигания:

1. Начать диагностику следует с проверки высоковольтных проводов. Для этого потребуется обзавестись мультиметром, выставить его в измерение сопротивления (Ом) и замерить значения проводов. Если изоляция высоковольтных проводов не пробита, в результате проверки сопротивление составит порядка 4-10 кОм;

• Осмотрите прокладку впускного коллектора. Если она сильно изношена, потребуется заменить;
• Также возможной причиной ошибки P0300 является заклинивший клапан системы рециркуляции выхлопных газов. Диагностируя автомобиль, проверьте значение долгосрочной коррекции топлива для конкретного цилиндра. Оно должно отличаться от идеального значения (которое можно узнать из литературы по техническому обслуживанию конкретной модели автомобиля) не более чем на 1-3% в любую из сторон. Если отклонение составляет 7% и более, то имеет место быть дополнительный забор воздуха.

Выше приведены основные действия, которые чаще всего помогаю обнаружить причину ошибки P0300

При проверке указанных выше элементов, обращайте внимание на их состояние – наличие нагара, следов механических повреждений и так далее

Другие возможные причины возникновения ошибки P0300 нужно определять, в зависимости от того, на какие еще ошибки указывает сканер при диагностике. То есть, если вышел из строя датчик кислорода, то помимо P0300 может возникнуть ошибка P0134 или P0130. Попробуйте устранить другие ошибки, которые диагностируются совместно с P0300, возможно, это сразу устранит и ее.
