Как установить фаркоп на ваз 2115 видео

Как выбирать фаркоп

Большинство легковых автомобилей не оснащены фаркопом, поэтому лишены возможности транспортировать грузы. Установка фаркопа позволяет использовать машину в качестве буксировщика, что особенно полезно при поездках на дачу, перевозке стройматериалов и других работах. Разрешенная масса груженого прицепа составляет половину веса среднего автомобиля. Если вычесть из этого значения вес самого прицепа, то вы получите возможность перевозить до полутонны груза, не увеличивая нагрузки на ходовую часть автомобиля.

В магазинах продают различные виды и варианты фаркопов – неразборные, съемные, сваренные из труб или собранные с помощью болтов. Кроме того, фаркоп несложно изготовить самому, найдя чертежи в интернете или недорого купить бывший в употреблении. При выборе фаркопа необходимо учитывать, для какого автомобиля он изготовлен. Фаркоп для маленьких и легких машин не подойдет для тяжелых минивэнов или внедорожников, потому что реальные нагрузки окажутся выше расчетных. Кроме того, установочный комплект фаркопа изготовлен под определенный автомобиль. Установка в другую машину возможна лишь в том случае, если ширина между крепежными отверстиями кузова полностью совпадает. В противном случае потребуется серьезная переделка устройства.

Установка фаркопа на ваз 2114

Сначала нужно установить поперечную балку. Для расширения лонжеронов на задней части следует воспользоваться дрелью с фрезой. После этого следует поднять шумоизоляцию, которая находится в районе багажника.

Поперечная балка

Фаркоп для ВАЗ 2110/2112: виды и установка

Следующий этап — это вставка пластины в отверстия лонжеронов, находящихся сзади. Если возникнет необходимость в расширении отверстия, то сделать это можно с помощью всё той же электродрели с фрезой. Лучше всего производить подобные работы вдвоём.
На следующем этапе требуется приложить поперечную балку к лонжеронам. После этого её нужно как можно скорее закрепить болтами. Далее требуется закрепить пластины с уже приваренными гайками прямо на болты.
Потом нужно снять глушитель. Также его можно просто отсоединить от 2-х резинок, находящихся сзади. Это нужно для того, чтобы глушитель опустился вниз под тяжестью своего веса. Гайки можно наживить, однако не затягивать.
Теперь пришёл черёд закрепить продольную металлическую деталь с фаркопом. Ещё один этап работ — это установка болтов. Они должны быть установлены в отверстия, которые можно найти в запаске. Когда с этим будет покончено, необходимо приложить металлическую деталь, а потом слегка закрутить гайки.

Продольный элемент фаркопа

Необходимо соеденить 2 металлические детали при помощи 4-х болтов. Для того, чтобы сделать это как можно быстрее, нужно закрутить гайки не до самого конца. После наживления всех элементов нужно выставить крюк по оси симметрии машины. Крепеж также следует прочно закрепить.

Когда с этими работами будет закончено, следует подключить фаркоп к проводке автомобиля. Эти работы следует выполнять строго по инструкции, прилагающейся к устройству. Провод в любом случае нужно разрезать на несколько частей. Они должны быть одинаковыми. Когда части провода будут готовы, следует зачистить концы и прикрутить их к розетке. Заднюю часть розетки следует замазать герметиком. Это нужно для изоляции.

Сама розетка должна крепиться саморезами на кронштейне. Вместо саморезов можно использовать болты. После этого розетка должна быть подсоединена к проводам жгута. Внутри багажника также должны быть помещены провода. Это можно сделать через несколько отверстий, которые находятся в нише запаски.

Со стороны багажного отделения следует затягивать провода в узлы для того, чтобы «не вылезли». В противном случае вся работа будет сделана зря. Если провода находятся в нижней части, то их можно примотать с помощью изоленты. С этой задачей справится каждый.

Схема электрики фаркопа

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия. В продаже имеется два типа (по количеству жил):. В продаже имеется два типа (по количеству жил):

В продаже имеется два типа (по количеству жил):

Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Семиконтактный разъем европейского типа

Это наиболее распространенный и простой тип розетки, который подходит для подключения большинства простых прицепов. Он широко применяется на отечественных и европейских автомобилях.

Рекомендуем: Перевозка тяжеловесных грузов. Общая информация

На следующем рисунке можно наглядно увидеть внешний вид и схему распиновки семиконтактного разъема.

Распиновка семиконтактной розетки фаркопа

Таблица контактов и сигналов:

№	Код	Сигнал	Сечение провода
1	L	Сигнал левого поворота	1,5 mm2
2	54G	12В, противотуманный фонарь	1,5 mm2
3	31	Земля (масса)	2,5 mm2
4	R	Сигнал правого поворота	1,5 mm2
5	58R	Подсветка номера и правый габарит	1,5 mm2
6	54	Стоп-сигналы	1,5 mm2
7	58L	Левый габарит	1,5 mm2

Данный тип разъема отличается тем, что и приемная, и ответная его части имеют оба вида контактов («папа»/«мама»). Это сделано для того, чтобы случайно или в темноте не перепутать. Закоротить контакты будет практически невозможно. Как видно по таблице, каждый провод имеет сечение 1,5 mm2, кроме массы 2,5 mm2.

Семиконтактный разъём американского типа

Американский тип 7-pin разъема отличается наличием контакта заднего хода, также отсутствует разделение на правый и левый габаритные огни. Они объединены в один общий. В некоторых моделях в один контакт объединяются стоп-сигналы и габаритные огни. Часто провода имеют соответствующее сечение и цвет для облегчения процесса подключения.

На рисунке ниже можно увидеть схему 7-pin американского типа.

Распиновка семиконтактной розетки американского типа

Тринадцатиконтактный разъем

Разъем 13-pin имеет соответственно 13 контактов. Особенность данного типа в том, что имеются резервные соединения, несколько контактов для плюсовой и минусовой шин и возможность подключения дополнительных устройств, таких как камера заднего вида и другие.

Такая схема наиболее популярна в США и некоторых других странах, где распространены «дома на колесах». Через данную схему могут протекать большие токи, чтобы питать электрооборудование на передвижном «доме-прицепе», аккумулятор и другие потребители.

На рисунке ниже можно рассмотреть схему 13-контактной розетки.

Распиновка розетки 13-pin

Схема 13-pin розетки фаркопа:

№	Цвет	Код	Сигнал
1	Желтый	L	Аварийное включение сигнализации и левый сигнал поворота
2	Синий	54G	Противотуманные огни
3	Белый	31	Земля, минус подключается на кузов
4	Зеленый	4/R	Правый сигнал поворота
5	Коричневый	58R	Подсветка номера, правый габаритный огонь
6	Красный	54	Стоп-сигналы
7	Черный	58L	Левый габаритный огонь
8	Розовый	8	Сигнал заднего хода
9	Оранжевый	9	Провод «плюс» 12В, идет от аккумулятора для питания потребителей при выключенном зажигании
10	Серый	10	Обеспечивает питание 12В только при включенном зажигании
11	Черно-белый	11	Минус для питающего контакта 10
12	Сине-белый	12	Резервный
13	Оранжево-белый	13	Минус для питающего контакта 9

Традиционное подключение

Современные автомобили упрощают задачу распиновки. Достаточно найти провода со штекером, который совместим с разъемом на фаркопе. Это один из рекомендованных методов, так как он исключает потерю гарантии на транспортное средство.

Вариант №1

Как Вы видите, с внешней стороны такой фаркоп крепится к балке бампера, причём отверстия просверлены прямо сквозь плас. Удалённые точки крепежа расположены на днище багажника.

Главный недостаток такой конструкции заключается в том, что при буксировке прицепа или другой машины силы, которые будут воздействовать на заднюю часть автомобиля в поперечном направлении, рано или поздно вызовут разрушение центральных кронштейнов бампера.

Эти кронштейны слабы на боковое воздействие и легко деформируются при угловом ударе в бампер, в результате чего он сдвигается. К тому же крепление изделия к полу багажника потребует усиления последнего – ввиду слабого внешнего крепления.

Если к Вам обратятся с помощью выдернуть из грязи другой застрявший автомобиль, то возможна также деформация самого бампера – его швеллер может не выдержать нагрузки и выгнуться.

Единственный «плюс» такого изделия – простота установки.

Общие требования во время установки

Во-первых, балки фаркопа, а также его кронштейны, расположенные по бокам, необходимо прикрепить к лонжеронам автомобиля так, как это показано на схеме, которая обычно продается вместе с инструкцией по монтажу. Во-вторых, к балке всегда крепится подрозетник. Далее нужно просунуть жгут с электрическими кабелями устройства через отверстие, имеющееся в задней панели кузова автомобиля. Однако прежде чем это сделать, стоит прицепить его к балке при помощи пластиковых креплений.

Далее наступает процесс электромонтажа. Обычно многие задаются вопросом о том, сколько стоит установка фаркопа, именно из-за этой части. Действительно, если это иномарка, то разница в стоимости будет в 1000 рублей за работу с подключением и без него. Однако электрический монтаж можно провести и самостоятельно. На многих транспортных средствах имеются специальные разъемы для его установки. Необходимо найти их руководствуясь при этом схемой самого автомобиля.

Важно обратить внимание на то, что все резьбовые соединения должны быть затянуты максимально крепко. После этого нужно будет приступить к установке всех снятых ранее деталей в обратном порядке. Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом

Если этого делать вовсе не хочется, то на этот момент нужно обращать внимание еще на стадии покупки. Необходимость в подрезании указывается в инструкции по установке

Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом. Если этого делать вовсе не хочется, то на этот момент нужно обращать внимание еще на стадии покупки. Необходимость в подрезании указывается в инструкции по установке

После этого нужно будет приступить к установке всех снятых ранее деталей в обратном порядке. Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом

Как видно из общего плана работ, выполнить все требования по отношению к установке данной детали, в принципе, несложно.

Разновидности и критерии выбора тягового сцепного устройства

Выбор модели фаркопа, во многом зависит от условий эксплуатации данного тягового элемента. ТСУ делят на:

Съемные.

Достаточно просты в установке. Благодаря этому пользуются огромной популярностью у владельцев моделей ВАЗ 2108, 2109, 2114 и 2115. Крепятся на 2 или 4 болта. Процесс установки или демонтажа изделия занимает 20-30 минут.

Несъемные.

Представляют собой массивную неразборную конструкцию. Крепятся к автомобилю посредством приваривания или «посадки» на массивные болты. Устройства такого типа позволяют буксировать другие автомобили и прицепы с повышенной грузоподъемностью.

Быстросъемные.

Разборные конструкции, часто оснащенные механизмом, позволяющим сложить каркас фаркопа. Сцепной шар демонтируется. Устройства такого типа подходят для транспортировки прицепов невысокой грузоподъемности.

Также фаркоп на ВАЗ 2114, имеет следующие разновидности:

С низкой грузоподъемностью. Полная масса снаряженного прицепа не должна превышать показатель загрузки в 1500 кг.
С повышенной грузоподъемностью. Снаряженная масса прицепа варьируется в диапазоне от 3000 до 3500 килограмм. Чтобы можно было транспортировать такой прицеп, необходимо иметь водительское удостоверение категории E.

Что касается критериев выбора, то стоит обратить внимание на следующие факторы:

Компания-производитель.

Инструкция изготовления багажника на крышу машины своими руками

При покупке сцепного элемента, особое внимание обращают на производителя. Перед приобретением, нужно прочесть отзывы о компании, и ознакомиться с ассортиментом товара

Грузоподъемность.

Не следует приобретать ТСУ меньшей грузоподъемности ради экономии. Использование неподходящего изделия приведет к разрушению кузова автомобиля.

Материал изготовления и качество сборки.

Перед покупкой внимательно изучают внешний вид детали, от приобретения следует отказаться при загрязнении изделия, повреждении лакокрасочного покрытия, наличия следов коррозии, проблем со складным механизмом. Если материал, из которого сделана деталь ненадлежащего качества, от покупки также следует отказаться.

Комплектация.

При покупке фаркопа, крепежные элементы, провода и электрическая розетка должны поставляться в комплекте.

Видео об установке фаркопа на ВАЗ-2114 своими руками

Видеоматериал расскажет, как правильно установить тягово-сцепное устройство на автомобиль, а также поведает о некоторых нюансах и тонкостях процесса. Процесс установки фаркопа на ВАЗ-2114 достаточно сложная процедура, ведь она потребует физической силы и некоторых знаний в конструкции автомобиля.

Схема устройство фаркопаПрежде чем разобрать непосредственно сам процесс установки, стоит понимать, что не всё так просто, как кажется на первый взгляд. Неверно установленные крепления, могут привести к коррозионным повреждениям полостей лонжеронов и других поверхностей.

Такой разрушительный процесс приведет к разрыву крепежных элементов, что в свою очередь, может закончиться тем, что прицеп оторвётся на ходу и спровоцирует дорожно-транспортное происшествие. Оторвавшийся прицеп спровоцировал ДТПВсе может обойтись, конечно, а могут быть и жертвы, так что установку следует проводить только согласно инструкции и рекомендации завода изготовителя.

В зависимости от типа фаркопа и его конструктивных особенностей, крепления уже есть на самом кузове, но стоит понимать, что не всегда крепежные элементы подходят, а поэтому, возможно, их придется расширить при помощи дрели.

Примером для установки был выбран самой распространенный фаркоп, который, как показывает практика, устанавливают большинство владельцев ВАЗ-2114 – это «Регион 12». Качество этих изделий проверенно годами и рекомендуется многими автомобилистами и автомобильными экспертами.

Упаковка фаркопа «Регион-12»Теперь, перейдем непосредственно к установке, но перед этим определимся с тем, что понадобится для процесса. Конечно, незаменимым атрибутом любого ремонта автомобиля остается набор ключей и головок. Ещё понадобится дрель с острыми сверлами по металлу, или, как лучший вариант, фреза, чтобы расширить отверстия в лонжеронах. Далее, для монтажа пригодиться герметик. И последнее – еще одна пара рук.

Итак, когда собран полный комплект, можно рассмотреть последовательность действий направленных на установку тягово-сцепного устройства:

Первым делом рассверливаем крепежные отверстия в лонжеронах. После совершения операции рекомендуется окрасить оголенный металл, а после обработать антикоррозионной мастикой. Это защитит железо от коррозии.

Устанавливаем продольную балку ТСУ Технические данные расположения проводки фаркопаПротягиваем проводку и подключаем ееПодключение проводки к общей электроцепи Все собрано и готово к эксплуатации.

С процессом установки тягово-сцепного устройства (фаркопа) разобрались и можно рассмотреть непосредственно виды фаркопов. Они делятся по конструкции и методу установки. Стоит помнить, что тягово-сцепное устройство от 15 модели не подойдет к 2114, поскольку они имеют разные днища и длину.

Четкая схема разновидностей фаркопов, которые подходят на ВАЗ-2114 можно увидеть ниже.

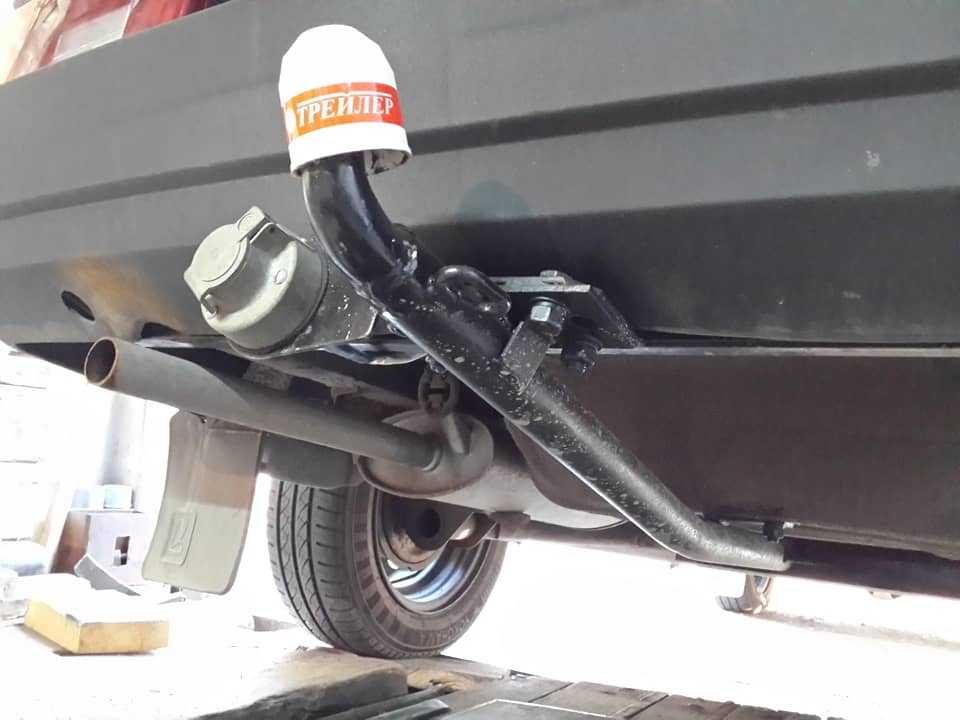

Разновидность фаркопа, который можно установить на Ладу 14 и 15 моделиСтандартный чертёж фаркопаТСУ установленное на автомобильПеред тем, как ввести в эксплуатацию установленный фаркоп, стоит проверить наличие и работоспособность электрических цепей, а также прочность закрепленных болтов. Для этого необходимо подключить прицеп к электроцепи и проверить, как работают, сигнализаторы поворотов, габариты, стоп-сигналы и аварийная сигнализация.

Прочность болтовых соединений проверяется на дороге, при небольшой скорости, когда автолюбитель сможет успеть остановить автомобиль с прицепом, при возникновении не стандартной ситуации. Не стоит нагружать прицепное устройство сразу же большим весом. Сначала нужно убедиться, что все соединения укрепились и ни одно не оборвется, и только после этого начинать полную нагрузку и эксплуатацию устройства.

Как показывает практика, большинство автомобилистов монтируют тягово-сцепное устройство на ВАЗ-2114 самостоятельно, без услуг автосервиса. Стоит понимать, что при монтаже обязательным условием остается то, что необходимо строго соблюдать правила безопасности. Этот фактор может сыграть весьма важную роль. Также, обязательно после проведения работ стоит проверить все соединения и работоспособность электрической части.

При эксплуатации транспортного средства, возникают ситуации, когда необходимо перевезти крупногабаритные предметы, и некоторые грузы. Для транспортировки используют автомобильный прицеп. Однако чтобы буксировка стала возможной, на машину нужно установить ТСУ. Для установки фаркопа на ВАЗ 2114 предусмотрены штатные места для крепления тягового сцепного устройства, что позволяет автомобилистам оборудовать свои транспортные средства данной деталью.

Особенности фаркопа

Сколько стоит поставить фаркоп на машину? К примеру, крепление такого устройства на иномарки без подключения обойдется в 2000 рублей. Однако вполне реально провести эту процедуру и без вмешательства специалистов. Важнее всего правильно подобрать модель, чтобы она не только подходила к автомобилю и выполняла все нужные функции, но еще и эстетично вписывалась

Также очень важно помнить, что они могут быть как съемными, когда крюк можно демонтировать с балки, а могут быть и несъемными, когда и фаркоп, и несущая балка формируют собой единое целое.Первый вариант более распространен по вполне понятным причинам

Сколько стоит поставить фаркоп на машину, и зависит ли это только от работы? Дело в том, что установка такого приспособления зависит еще и от некоторых характеристик самой детали. Естественно, что наиболее важная из них — это грузоподъемность. Конечно, такой элемент как сам по себе, так и его монтаж будут стоить несколько дороже, но экономить в этом случае категорически запрещается, так как его поломка, особенно во время езды, опасна для участников дорожного движения.

После того как будет выбрана нужная модель, можно приступать к установке фаркопа на автомобиль. Есть несколько наиболее известных компаний, к примеру, BOSAL,THULE, Westfalia. Эти компании отличаются тем, что сотрудничают со многими заводами по производству автомобилей. А это значит, что если фаркоп был выбран верно, то он обязательно подойдет по всем параметрам к машине, и не придется просверливать дополнительные отверстия.

Установка фаркопа

Для установки надо: 1. Помошник. Нужен чтобы поддерживать фаркоп при установке и чтобы держать болты и наживлять пластины в лонжеронах из салона. Самому не получится быть одновременно в двух местах. 2. Набор ключей/головок, одним словом — инструмент. 3. Электродрель с фрезой (сверло в виде фрезы) для расширения отверстий в лонжеронах. 4. Герметик.

Сначала устанавливаем поперечную балку. Для этого надо немного расширить задние отверстия в лонжеронах. Несколько секунд дрелью с фрезой и все готово. Затем со стороны багажника поднимаем шумоизоляцию и в прямоугольные отверстия задних лонжеронов вставляем пластины с приваренными к ним гайками. У меня в три отверстия из четырёх гайки не влезли. Той же дрелью с фрезой немного расширил отверстия.

Дальше самое интересное. Один снизу прикладывает поперечную балку к лонжеронам и вставляет болты. Другой в это же время пытается со стороны багажника вставить пластины с гайками и попасть на болты. Это занимает минут 10, затем всё получается. Глушитель при этом мешается, его надо или снять или, как сделал я, отцепил его от двух задних резинок, он немного опустился под собственным весом, этого хватило. Гайки надо только наживить, затягивать ещё рано.

Следующий этап — установка продольной железяки с фаркопом. Тут ничего сложного. Помощник сверху, в отверстия в запаске сует болты, а ты снизу прикладываешь железяку и закручиваешь гайки, чуть чуть, чтобы только не отвалилось.

Затем соединяются между собой обе железки четырьмя болтами. Для того, чтобы это прошло без проблем мы и не затягивали все предыдущие гайки. Все наживляем, выставляем крюк фаркопа точно по оси симметрии автомобиля и все сильно затягиваем.

Установка

Установить фаркоп самостоятельно не должно составить для вас большого труда. Хотя сразу лучше заручиться поддержкой помощника, а также иметь в распоряжении смотровую яму.

Подготовьте набор необходимых для работы инструментов, куда входят:

Дрель, на которой можно регулировать обороты;
Керн;
Нож;
Отвертки;
Сверла диаметром 12,5, 13 и зенковка на 20 миллиметров;
Ключи;
Молоток;
Лента изоляции;
Смазка с антикоррозийным свойством.

Перед тем как начать установку, демонтируйте задний бампер и снимите обивку с порога. Это позволит удобнее выполнять работу, разметку, монтаж. Плюс не придется в днище делать дополнительные отверстия для проводки.

Процедура монтажа выглядит следующим образом.

Приложите фаркоп к месту его будущего расположения. Через отверстия в крепежном кронштейне фаркопа сделайте два отверстия.
С помощью зенковки убираются все заусеницы от сверления. Обработайте поверхность антикоррозийной смазкой, чтобы поверхности плотно прижимались друг к другу.
Через пластину усилитель фаркоп нужно зафиксировать на два болта.
Идем к следующем паре отверстий в кронштейне, через которые сверлится лонжерон снизу.
Из багажника высверливается отверстие навстречу через пластину усилитель.
Так выполненные отверстия совпадут и в них можно будет установить болты. Обязательно используйте шайбы.
Теперь затягиваем все четыре болта, на которых держится наш фаркоп. Помните про контроль усилия, поскольку чрезмерный затяг крепежа приведет к повреждению металла лонжерона. Для улучшения эффекта возьмите короткую втулку, которая пропускается через болт в лонжероне. Это позволит металлу кузова плотно прижаться к торцам этой втулки, тем самым надежность фиксации повысится.
На участке, где вы сняли бампер, расположены заглушки в количестве трех штук. Среднюю вытаскиваем, а освобожденное отверстие пригодится для пуска проводки, чтобы подключить прицеп к электропитанию.
Дополнительно сделайте отверстие на внутренней панели, чтобы отверстие выходило слева от замка. Через эти отверстия ведется проводка от разъема к заднему левому фонарю. Обязательно уплотните провода.
Разъем нужно зафиксировать на площадке, которая предусмотрена фаркопом. Перед подключением не забудьте отключить минусовой провод от аккумуляторной батареи.
Подключение выполняется по схеме, в соответствии с расцветкой проводки. Провода предстоит врезать в нужную проводку, изолировать и аккуратно уложить по местам.

Если грамотно установить и подключить фаркоп, вы сможете увеличить грузоподъемные возможности своего ВАЗ 2110, использовать машину для транспортировки собственных вещей, либо заниматься услугами по перевозке. Это вполне достойный вариант подработки. Плюс вы всегда сможете выехать со всем необходимым на природу.

Не забывайте о правильном размещении груза в прицепе. Делать это нужно равномерно, сохраняя баланс. Не скидывайте все на одну сторону, чтобы на фаркоп не действовали резкие нагрузки в процессе движения. Это может привести к его поломке.
