Как установить фаркоп на ваз-2114 своими руками: чертёж, подключение

Политика АвтоВАЗа

Однако такая политика владельцев не всегда совпадает с мнением отечественных автопроизводителей. Например, схема подключения фаркопа на ВАЗ старых лет выпуска вообще не предусматривалась – владельцы устанавливали его на свой страх и риск. Да и сегодня АвтоВАЗ не рекомендует эксплуатировать свои автомобили с прицепом первые 2000 км:

В кузове большинства легковых авто не предусмотрено мест крепления для тягово-сцепного устройства (ТСУ),
В штатной проводке нет свободных разъемов для подключения электрооборудования прицепа,
Нет возможности для подключения тормозной системы трейлера (авто кемпинга) к автомобилю.

Обратите внимание! В документации на легковой автомобиль ВАЗ 2115 указано, что можно буксировать прицепы, чей вес не превышает 500 кг

Особенности установки ТСУ на автомобили ВАЗ

Поскольку правилами дорожного движения не запрещается оборудование автомобилей тягово-сцепными устройствами, то владельцы охотно идут на переоборудование своих транспортных средств. Тем более, что цена на фаркопы доступна многим. (см. также статью Особенности установки фаркопа на Рено Дастер своими руками: инструкция)

Однако в линейке АвтоВАЗа существует ряд моделей, имеющих конструктивные особенности кузова, что влияет на конструкцию ТСУ.

Например, установка фаркопа на ВАЗ 2106 отличается тем фактом, что данный автомобиль заднеприводной, а значит:

Нужно предусмотреть такой способ крепления, который бы не ограничивал работу карданного вала и подвески задней оси,
Обеспечить доступ к смазочному узлу заднего моста,
Не мешать снятию резонатора и труб выхлопной системы.

При установке фаркопа на «классику» нужно учитывать точки крепления других узлов и агрегатов

В то же время установка фаркопа на Приору своими руками представляет собой более простой вариант, поскольку автомобиль переднеприводной. А значит, в задней части кузова намного меньше узлов, и больше вариантов для крепления ТСУ.

Обратите внимание! Установка фаркопа на Приору Хэтчбек отличается от установки на аналогичную модель с кузовом седан или универсал. Особенность заключается в иных точках крепления фаркопа к лонжеронам

Следует отметить, что АвтоВАЗ с 2010 года изменил политику, ориентируясь на продажи своих моделей за рубежом. Поэтому установка фаркопа на Калину или же установка фаркопа на Гранту нередко сопровождается официальными рекомендациями

Производители ТСУ обращают внимание покупателей на этот факт

Особенности установки фаркопа на семейство Самара-2

Не секрет, что модель ВАЗ 2115 является преемницей «девяносто девятой», а та в свою очередь унаследовала платформу от ВАЗ-09. Поэтому, установка фаркопа на ВАЗ 2109 в свое время позволила накопить достаточный опыт разработчикам ТСУ, предлагающим в свободной продаже комплекты для установки своими руками.

Если вы владелец автомобиля семейства Самара-2, то прежде чем отправляться в магазин и приобретать тягово-сцепное устройство, обязательно выясните конструктивные особенности вашего авто.

Например, установка фаркопа на ВАЗ 2114 и ВАЗ 2115 отличается иными способами крепления к кузову:

Автопроизводитель вносил изменения в силовые элементы кузова в 1997, 2004 и 2007 годах,
На все указанные годы выпуска существуют разные прицепные устройства фаркопы.

Установка фаркопа ВАЗ 2115 выпуска 2004 года

Совет! Если вы не знаете конструктивных особенностей автомобиля, то во время покупки ТСУ оговаривайте с продавцом возврат или обмен. Дело в том, что определить совместимость можно только сняв задний бампер и установив автомобиль на яму или подъемник.

Особенности установки фаркопа

Как правильно провести монтаж и подсоединение устройства в своем автомобиле, как подключить вилку на 7 контактов к проводке?

Перед тем, как осуществить присоединение блока согласования для фаркопа Смарт Коннектор, нужно произвести монтаж устройства, рассмотрим процесс установки к автомобилю:

Машина в первую очередь загоняется на яму, обесточивается электрика в авто, для этого снимите клеммы с аккумулятора.
Затем из багажного отделения нужно убрать абсолютно все, включая запаску, огнетушитель, аптечку и т.д. Демонтируйте пластиковую облицовку.
Далее, тягово-сцепное устройство нужно подставить к месту установки устройство надо зафиксировать на месте, а также пометить места, где будут вмонтированы фиксаторы на фаркоп. В тех местах, где будут крепления, следует просверлить отверстия. Чтобы устройство на прицеп не прогнило раньше срока, рабочие поверхности нужно обработать специальным антикоррозийным веществом.
Для крепления используется болты с шайбами, зафиксируйте их как можно более прочно, чтобы не было зазоров и люфта.
На внутренней части багажного отсека, а также снизу лонжерона, следует просверлить еще два отверстия. Специалисты рекомендуют использовать при установке специальные усиливающие накладки, таким образом, крепление устройства будет более надежным, а нагрузка на кузов менее высокой.
После этого производится монтаж болтов и накладок. Затем остается произвести подключение тягово-сцепного устройства. Для этого вам потребуется распиновка розетки фаркопа на 7 контактов. Кстати, схема подключения фаркопа к 7-контактной розетке должна идти в комплекте (автор видео канал Фаркопыч).

Механическое транспортное средство

Нормы ПДД регулируют движение преимущественно механических транспортных средств. «Львиная доля» Правил посвящена именно этому аспекту дорожного движения.

Для управления механическими ТС лицо должно обязательно иметь водительское удостоверение соответствующей категории (А, В, С, D, М и прочие; мы о них побеседуем во втором разделе нашего курса). В подавляющем числе случаев механическое транспортное средство требует специальной государственной регистрации и получения регистрационных знаков (или «номеров»).

Важнейший показатель механического ТС – это наличие двигателя. Причем любого: бензинового, газового, дизельного, электрического, водного (или парового). В будущем — атомного (ужас!)…

Иными словами, механическое ТС способно перемещаться по дорогам самостоятельно (благодаря наличию силового агрегата). А водитель механического ТС для управления им должен пройти специальное обучение, сдать квалификационный экзамен и получить водительское удостоверение, соответствующее категории транспортного средства.

ПДД не дают определения грузовому, легковому автотранспорту, но особо выделяют два вида механических ТС:

мотоцикл;
мопед.

В последнее время в среде мототранспортных средств происходит путаница. Особенно ситуация сложна для простого обывателя, ибо транспортные средства с претензией на «мотоциклетность» резко выросли в количестве.

Даже само понятие «мотоцикл» в ПДД отдает какой-то неопределенностью и основательно попахивает пылью веков.

Мотоциклу созвучны названия следующих транспортных средств:

1) квадроцикл;

2) квадрицикл;

3) трицикл.

Однако это принципиально иные транспортные средства, не являющиеся мотоциклами. У них иные конструкционные и функциональные характеристики.

Определить принадлежность транспортного средства к мотоциклу проще всего по документации к нему: в ПТС (паспорте ТС)

или техпаспорте (свидетельстве о регистрации).

Есть специальная отметка, отражающая категорию и тип ТС, к которым относится данный транспорт. Категория А будет означать принадлежность к мотоциклам.

А вот мопед (или скутер, мокики и подобные им ТС) – это особая песня.

Относительно недавно – в прошлой редакции ПДД – мопед (или скутер) не являлся механическим транспортным средством. Для движения на нем не нужно было обучаться и получать водительское удостоверение («права»).

Теперь ситуация принципиально иная.

Теперь мопед – это механическое ТС, и управление им указывает на необходимость получения водительского удостоверения новой категории – категории М.

А для этого следует пройти специализированное обучение в автошколе. Правда, управлять мопедом или скутером может каждый обладатель водительских прав любой категории.

Сделаем вывод. Главный субъект («участник») дорожного движения – это механическое транспортное средство. Именно для него фактически и создавались ПДД.

Изготовление и установка фаркопа своими руками

В наше время владельцу автомобиля без фаркопа и уж, тем более, без прицепа придется нелегко, за исключением тех, которые в своем гараже имеют мини-грузовики или тех, кто может позволить себе заказать спецтехнику для любого типа перевозки.

Согласитесь, довольно часто в повседневной жизни приходится перевозить что-нибудь такое, что не помещается в салоне или багажнике: стройматериалы или негабаритные покупки. Вопрос конечно решаемый, как я уже говорил ранее, вызовом спецтехники или прибегнув к услугам служб грузового такси. Однако все это стоит недешево, а в период дачного сезона вряд ли кто настачиться возить картошку на такси. Короче говоря, как не крути, необходим мини-прицеп, в который прекрасно помещается большинство жизненно необходимых вещей, начиная мешком с картошкой, заканчивая стремянкой с бетономешалкой. Все-то оно так, но для того чтобы подсоединить прицеп необходимо место, проще говоря фаркоп, которым оборудованы далеко не все современные автомобили. Фаркоп можно купить или же изготовить самостоятельно. Сегодня я расскажу вам, как оснастить свой автомобиль фаркопом в деталях, для того чтобы и вы могли стать обладателем этого полезного, жизненно необходимого приспособления.

Итак, для того чтобы изготовить фаркоп, необходимо найти шар с проушинами (на рынке или б/у не имеет большого значения). После этого необходимо снять бампер, отрезать проушины и сделать отверстия при помощи сверла и дрели. Затем вам понадобится труба подходящего диаметра длинной до 1 метра. При помощи сварочного аппарата необходимо соединить крепление. После этого по центру трубы, при помощи сварки крепится другая труба, под прямым углом. После этого конструкция может быть подвержена грунтованию и окрашиванию. С целью увиливания лонжерона, можно вставить небольшой кусок уголка с приваренными к нему гайками, в итоге у вас получится что-то вроде съёмного фаркопа. Запитаться можно от фары, а саму розетку можно смастерить через коннектор.

Что мы имеем, у нас получился фаркоп, сделанный собственноручно. Теперь необходимо как-то присоединить фаркоп к кузову автомобиля. На фото — мое решение крепления фаркопа к кузову автомобиля, описывать подробно этот процесс я не буду, поскольку фото довольно информативные, да и к тому же под каждую модель данная установка будет своя.

Установка фаркопа

Для того чтобы произвести установку фаркопа необходим подъемник или смотровая яма. Перед тем как начать установку, рекомендую обесточить автомобиль, выключив всю электронику. Затем извлеките все содержимое багажного отсека и уберите обивку.

После этого необходимо, как говорится, прикинуть фаркоп к месту крепления. Затем необходимо предварительно закрепить конструкцию в подготовленное для этого место при помощи брусков, хомутов, или еще чего-нибудь, не лишней будет также помощь друга.

Второй этап – сверление отверстия под крепления. Для этой работы вам понадобится дрель. Отверстия проделываются с двух сторон при помощи дрели и сверла диаметром 12,5мм. В образовавшиеся отверстие вставьте болты и шайбы, после чего закручивается гайка. Затяжка производится при помощи гаечного ключа соответствующего диаметра.

После вам необходимо сделать ещё два отверстия со стороны багажника и в нижней части лонжерона, с применением усиливающей накладки. В проделанные отверстия вставляются болты, надеваются накладки, затем шайбы, после этого все затягивается ключом на «17-19».

Заключительный этап. Проделайте отверстия в днище багажного отсека для того, чтобы соединить провода с розеткой прицепа. Перед тем как сверлить, хорошенько все обдумайте и сделайте отметки мест, которые подлежат просверливанию. Закрепите розетку на фаркопе, затем через отверстие, проделанное в нижней части багажника, протяните провод и подключите к розетке, учитывая цвета проводов. На этом установку можно считать завершенной. Вся проделанная работа запечатлена мною на фото, поэтому если что непонятно — смотрите наглядные примеры, если где что упустил, прошу не судить строго! Удачи вам!

Изготовление и установка фаркопа своими руками 5 (100%) 1 голос

Имеют ли право инспекторы ГИБДД требовать у водителя путевой лист.

Недавно к нам в редакцию пришло письмо, в котором его автор рассказал, что его остановили сотрудники Госавтоинспекции и попросили сначала предъявить доверенность на право управления транспортным средством (!), а затем и путевой лист. Как вы уже поняли друзья, наш герой ехал за рулем корпоративной машины, которая принадлежит юридическому лицу. Так как водитель за рулем корпоративного автомобиля не осуществлял коммерческую перевозку пассажиров и не перевозил коммерческий груз, то согласно действующего законодательства он имел право передвигаться без путевого листа.

То же самое касается и доверенности на управление ТС, которая была отменена еще в 2012 году. Но несмотря на то, что водитель не нарушал закон он был привлечен к административной ответственности за отсутствие путевого листа. Как вы думаете или считаете господа, законно ли это? Обязан ли в такой ситуации водитель иметь при себе заполненный путевой лист? Давайте вместе разбираться.

Для начала давайте выясним с вами, законно ли инспекторы ДПС требовали от водителя доверенность на право управления автомобилем.

И так, для этого давайте сначала вспомним Постановление Правительства РФ № 1156 от 12.11.2012 года,которым был отменен абзац четвертого пункта 2.1.1 ПДД РФ. Напомним нашим уважаемым читателям, что этот пункт регулируют перечень документов, которые водитель автомобиля обязан возить с собой и предъявлять их сотрудникам полиции при первом требовании.

Так, в частности, Постановление Правительства № 1156 от 12.11.2012 года отменило абзац обязывающий ранее водителей возить с собой документ на право управление транспортным средством в отсутствии собственника. То есть, другими словами, Правительство в 2012 году отменило обязанность водителей возить с собой доверенности на право управления ТС. Соответственно, с 2012 года сотрудники полиции не имеют право требовать от водителей предъявить доверенность.

К счастью наш герой, которого остановили сотрудники ГИБДД для проверки документов, знал об этом Постановлении и фактически процитировал его слово в слово сотрудникам полиции. В итоге инспекторы ДПС сразу забыли о своей просьбе и неожиданно переключились на путевой лист, потребовав таким образом предъявить заполненный документ указав на то, что автомобиль зарегистрирован на юридическое лицо, а значит, в соответствии с законодательством все водители управляющие корпоративным транспортом обязаны возить с собой и предъявлять по первому требованию заполненные путевые листы.

Как вы уже поняли наш герой не имел оформленного путевого листа. В итоге сотрудники Госавтоинспекции составили протокол об административном правонарушении и выписали штраф в размере пятисот рублей.

К сожалению, наш герой не юрист в области автотранспортных перевозок и в области безопасности дорожного движения. Поэтому он поверил сотрудникам полиции, что каждый водитель корпоративного транспорта обязан иметь при себе заполненный путевой лист. В итоге он, как законопослушный гражданин РФ, заплатил в установленный законом срок выписанный штраф.

Но на самом деле сотрудники ГИБДД выписали штраф незаконно и его можно было легко оспорить в суде и отменить. Дело в том, что наш герой несмотря на управление автомобилем, который принадлежит юридическому лицу, был не обязан возить с собой заполненный путевой лист поскольку не осуществлял коммерческую перевозку пассажиров или грузов.

Самое плохое здесь то, что это не единичный и не редкий случай на дороге. К нам поступает множество подобной информации со всех уголков нашей страны, которая говорит о том, что сотрудники ГИБДД во многих регионах по-прежнему требуют от всех водителей корпоративного транспорта заполненные путевые листы. Также не редки случаи когда у водителей корпоративного автотранспорта требуют еще и доверенности. Что же тогда получается? Сотрудники полиции, призванные охранять закон и следить за его соблюдением сами его нарушают? Надеемся, что это не намеренно и естественно по незнанию. Хотя надо признать, что наверняка есть и такие сотрудники органов которые таким образом стараются «разводить» в свою пользу неграмотных водителей.

Работы по установке

Итак, когда ТСУ приобретено и выбрано время для его установки, можно приступить к монтажу:

Размещаем авто на смотровой яме,
Отключаем аккумуляторную батарею,
Снимаем задний бампер автомобиля вместе с силовой балкой бампера (на фото внизу под №2).

Основные детали заднего бампера

Теперь нам предстоит определить места крепления фаркопа на днище автомобиля.

Для этого:

Располагаем поперечную балку ТСУ между кронштейнами крепления бампера,
Боковые кронштейны ТСУ прижимаем к кронштейнам крепления бампера, упирая их в ребро жесткости,
Отмечаем точки сверления,
Продольную балку прижимаем к днищу автомобиля,
Отмечаем точки сверления технологических отверстий.

Вооружаемся дрелью и сверлим отверстия под болты

Приступаем к фиксированию силовой конструкции ТСУ:

Закрепляем уголок ТСУ с помощью двух болтов М10х25,
Устанавливаем втулки из комплекта между стенками кронштейнов крепления бампера.

Совет! Втулки позволяют избежать деформации во время движения автомобиля с прицепом. При затягивании болтов соблюдайте момент затяжки, для чего используйте динамометрический ключ. Для болтов М10 он составляет 3,5 кг/см, а для М12 5,0 кг/см.

Остались только работы по подключению штепсельной розетки к штатной электропроводке ВАЗ.

Для этого:

Пробейте в резиновой заглушке в полу багажника под провода диаметром 12 мм,
Подсоедините провода ТСУ к электропроводке автомобиля. Лучше всего это делать в жгуте проводов задней блок-фары,

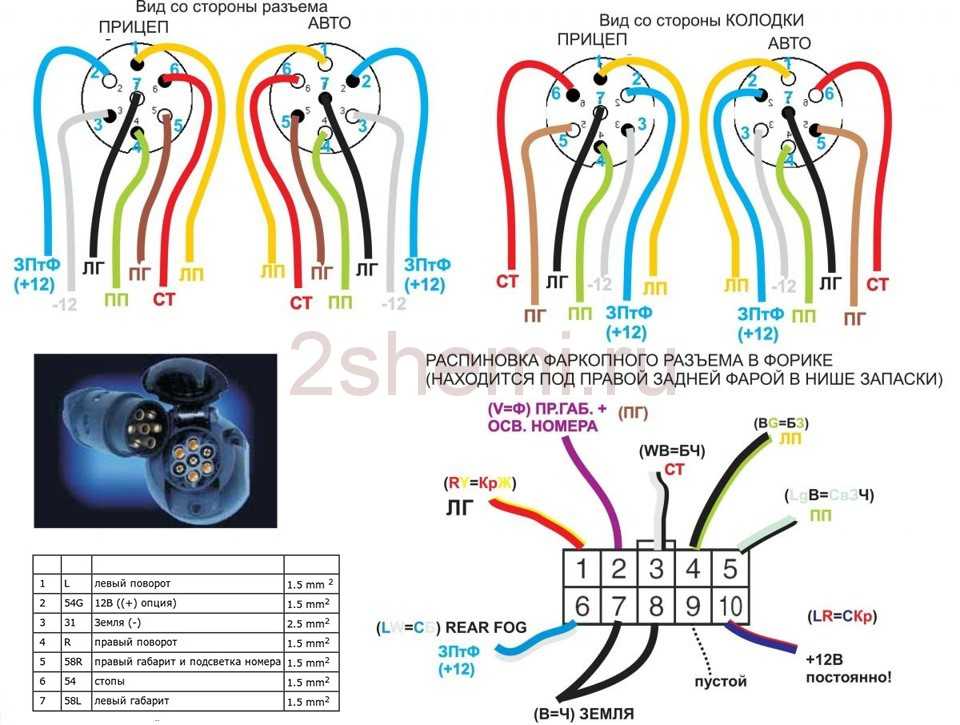

Придерживайтесь схемы подключения (на фото ниже).
