Электронный блок управления (эбу) двигателем на ваз 2114

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

  1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
  2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
  3. Демонтировать датчик из его посадочного места.
  4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
  5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
  6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
  7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
  8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
  9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
  10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Виды ЭБУ

ВАЗ-2114 – автомобиль уже достаточно старый. Но время не прошло для модели даром. Инженеры и специалисты по электронике постоянно работали над улучшением своего детища. Это касается и блока управления. Всего было выпущено восемь поколений ЭБУ. Они отличались не только своими техническими характеристиками, но и производителем.

Владельцу может быть интересно, какие “мозги” стоят на ВАЗ-2114. Чтобы это выяснить, достаточно просто визуально посмотреть на корпус блока. На нем имеется маркировка. В ней закодирован номер модели ЭБУ. Достаточно сопоставить то, что написано на блоке, с заводскими таблицами. Тогда станет ясно, что установлено в автомобиле.

Инструкция по снятию и замене ЭБУ

Необходимость демонтажа блока ЭСУД 16 клапанного двигателя десятки возникает в случае необходимости проведения ремонта при выявлении неисправностей. Сам процесс ремонта будет зависеть от того, что конкретно произошло в работе ЭБУ. К примеру, если окислились контакты на разъеме модуля, то блок необходимо демонтировать для их зачистки или замены. Если причина кроется в повреждении корпуса, то устройство нужно снимать для замены, если же внутрь попала вода, то модуль следует снять для того, чтобы высушить. Только после того, как вы просушите блок, его можно будет протестировать.

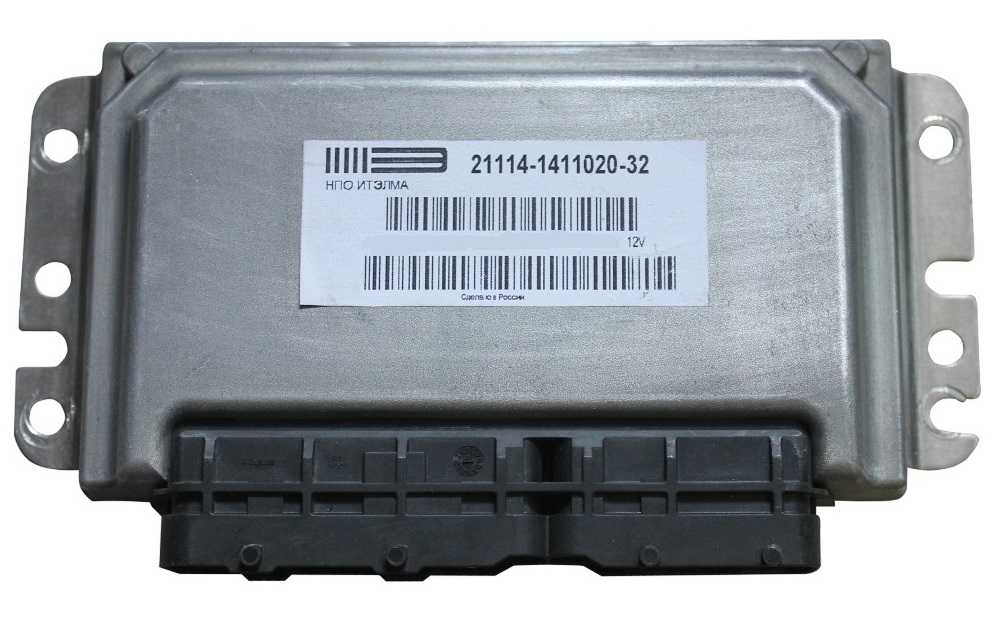

Январь 5.1.х

Уже в 2003 году четырнадцатые стали оснащать усовершенствованными мозгами (которые, кстати подходили и на тринадцатую, и на пятнадцатую) – это «Январь 5.1х». этот контроллер выпускали в трех вариациях, касаемых впрыска топлива: одновременный впрыск, впрыск попарно-параллельный и фазированный.

Кстати, этот тип мозгов хорошо сходится по параметрам с «VS (Ителма) 5.1» или «BOSCH M1.5.4», что позволяет взаимозаменять отечественную прошивку на иностранную. Ниже представлены модели всех трех линеек мозгов.

Блок управления ВАЗ 2114, представленный разными моделями одной линейки, будет выстроен на единой базе, а модели будут отличаться разве что коммутацией форсунок или подогреве ДК.

На «Январь»:

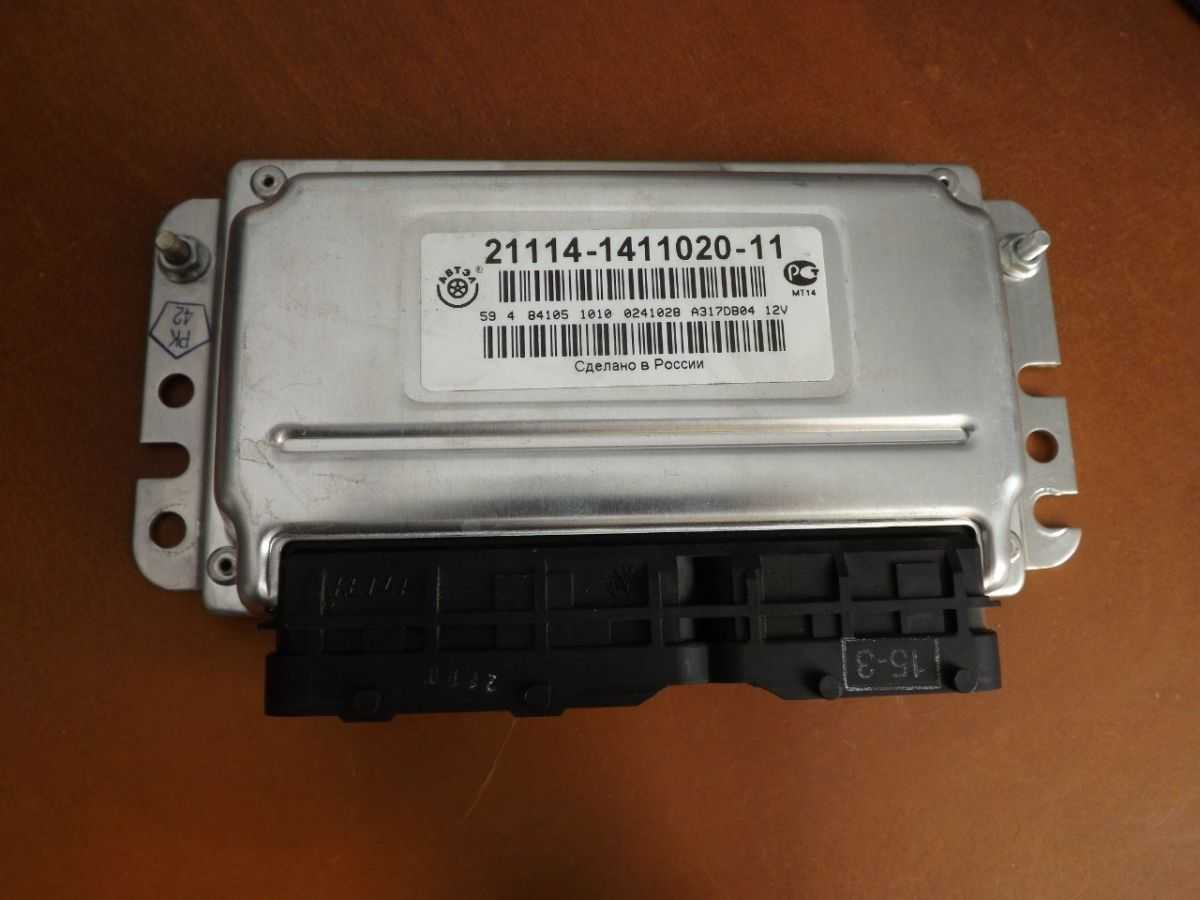

Январь 5.1.х

Виды блоков

Четырнадцатая почти отпраздновала свое пятнадцатилетие. Эти годы не прошли даром ни для автомобиля, ни для конструкторского бюро завода. Инженеры Авто-ВАЗ не сидели «сложа руки», с каждым годом они улучшали свое детище, эти «апгрейды» касались и мозга автомобиля. Всего было 8 поколений этого электронного устройства, при чем различались не только характеристики, но и производители.

Такая ситуация вызывает резонный вопрос – «какой именно мозг стоит у вас в машине?» Чтобы это узнать, нужно осмотреть прибор, на его корпусе находится маркировка. Эти цифры являются номером модели. Переписав их и сопоставив с приведенной на сайте завода таблицей или информацией в нашей статье, вы сможете узнать свой ЭБУ.

Январь-4 и GM-09

Маркировка 21114-1411020-22 отвечает ЭБУ модели Январь-4, если на ЭБУ последние две цифры 10, 20, 20ч, 21 то это модель GM-09. Это самые первые мозги для ВАЗ 2114. Данным поколением устройств машины комплектовались до 2003 года. В зависимости от маркировки, устройства отличаются наличием ряда датчиков, которые определяли соответствие автомобиля ЕВРО-2.

Где находится блок управления

Согласно особенностям конструкции автомобиля, “мозги” ВАЗ-2114 находятся под торпедой. Чтобы демонтировать электронный блок для ремонта или перепрошивки, нужно вначале разобрать туннель. Это можно сделать, открутив несколько саморезов со стороны пассажирского кресла. Оттуда же очень удобно подцепить саму пластиковую панель. Когда демонтаж будет закончен, можно будет увидеть отверстие, через которое легко дотянутся до ЭБУ. Он закреплен на металлическом фиксаторе.

Далее для окончательного демонтажа устройства необходимо взяться за фиксатор и поддерживать блок управления. После этого следует вывернуть болт и аккуратно вытянуть корпус блока управления. Заблаговременно следует обесточить бортовую сеть автомобиля.

Короткие замыкания – это враги любых электронных устройств. Но данное авто – это особый случай. При демонтаже нужно снять не только массу, но и плюсовую клемму. ЭБУ стоит дорого, он очень чувствителен к КЗ.

Нужно быть готовым к тому, что на б/у авто иногда ЭБУ в штатном месте может отсутствовать. Где «мозги» ВАЗ-2114 находятся, если в положенном месте их нет? Владельцу придется поискать этот блок.

Описание «мозгов»

2114 представляет собой бортовой компьютер транспортного средства, предназначенный для управления основными системами авто. Параметры управляющего модуля влияют как на функциональность тех или иных регуляторов, так и на работу двигателя в целом

То есть важность данной системы отрицать нельзя

Местоположение контроллера

В автомобилях ВАЗ 2114 и ВАЗ 2115 управляющий модуль устанавливается под центральной консолью авто, в частности, посредине, за панелью с магнитолой. Чтобы добраться до контроллера, необходимо выкрутить фиксаторы бокового каркаса консоли. Что касается подключения, то в модификациях Самар с полтора литровым двигателем масса ЭБУ берется с корпуса силового агрегата, с крепления заглушек, расположенных справа от ГБЦ.

Место расположения ЭБУ в «Четырке»

В автомобилях, оборудованных 1.6- и 1.5- литровыми моторами с ЭБУ нового образца масса берется с приваренной шпильки. Сама шпилька фиксируется на металлическом корпусе контрольного щитка у тоннеля пола, неподалеку от пепельницы. Во время производства инженеры ВАЗ, как правило, ненадежно фиксируют эту шпильку, так что со временем она может разболтаться, соответственно, это приведет к неработоспособности некоторых устройств.

Устройство и принцип работы

Управляющий блок электронной системы работает в соответствии с показателями, полученными от датчиков:

  • скорости;
  • детонации;
  • лямбда-зонда;
  • фаз впрыска горючего;
  • положения коленчатого вала;
  • положения дросселя;
  • расходомера воздуха;
  • температуры антифриза.

В соответствии с данными, полученными от этих контроллеров, управляющий модуль осуществляет управления следующими системами:

  • зажигания;
  • адсорбером;
  • форсунками, а также бензонасосом;
  • системой вентиляции и отопления;
  • программами для диагностики работоспособности авто;
  • регулятором холостых оборотов (автор видео — Евгений Вехтер).

Что касается устройства, то конструктивно управляющий модуль состоит из следующих компонентов:

  1. ОЗУ или оперативная память. В этом модуле содержатся основные данные о недавно выявленных ошибках, обнаруженных электронной системой в работе различных узлов. Когда водитель отключает зажигание, блок ОЗУ обновляется, в результате чего эти данные пропадают.
  2. ППЗУ — основной элемент системы, в нем содержится прошивка управляющего модуля. Следует отметить, что в данном блоке памяти содержатся все необходимые данные о калибровках систем «четырки» вместе с общим алгоритмом управления двигателем. В отличие от ОЗУ, ППЗУ — это постоянная память, поэтому данные, прописанные в ней, сохраняются и после отключения зажигания. При необходимости данный модуль может быть перенастроен, то есть заново запрограммирован, что может привести к улучшению мощности, а также динамики транспортного средства.
  3. ЭРПЗУ — первостепенная функция этого модуля заключается в охране авто. В памяти ЭРПЗУ содержится информация от противоугонной установки — пароли, а также кодировка основных параметров. Запуск мотора будет возможен только в том случае, если ЭПЗУ успешно сверится с данными, содержащимися в памяти иммобилайзера.

Характерные неисправности: их признаки и причины

По каким признакам можно определить неисправность ЭБУ:

  • нет сигналов управления, поступающих от исполнительных устройств (РХХ, расходомера, различных датчиков и т.д.);
  • нет сигнала взаимодействия с системой зажигания, топливным насосом, форсунками и прочими элементами;
  • при подключении диагностического тестера связь с электронной системой также будет отсутствовать;
  • также признаком могут служить перегоревшие контакты и механические повреждения устройства.

Какие причины способствуют выходу из строя управляющего устройства:

  • замыкание электроцепи или ее обрыв;
  • неправильный ремонт электрики, в ходе которого были допущены ошибки, в частности, речь идет об установке или ремонте противоугонной системы;
  • подкуривание севшего АКБ от автомобиля с заведенным мотором;
  • поломку блока может спровоцировать неверное подключение клемм аккумулятора — плюс вместо минуса и наоборот;
  • отключение контактов АКБ при заведенном двигателе;
  • попадание влаги на плату модуля электронной системы;
  • механические повреждения девайса в результате аварии (автор видео о ремонте управляющего модуля в гаражных условиях — канал Авто Практика).

Инжекторные модели ВАЗ: ЭБУ, назначение контроллера и особенности

Итак, инжектор, который фактически представлен электронно-механическими форсунками, дозировать топливо самостоятельно не может. За корректную работу форсунок отвечает блок управления двигателем. В свою очередь, этот блок фактически и является электронной системой управления двигателем ЭСУД.

Указанная система основана на группе датчиков, которые посылают свои сигналы в ЭБУ, далее блок обрабатывает информацию, после чего формирует управляющие сигналы на исполнительные устройства. Основная задача — заставить двигатель работать в оптимальном режиме и одерживать оптимальные параметры работы ДВС с учетом постоянно изменяющихся условий.

Так вот, на ЭБУ приходят сигналы с большого количества датчиков, после чего по «зашитым» в память блока алгоритмам осуществляется расчет количества топлива, необходимого для работы двигателя в оптимальном режиме. Также ЭБУ управляет моментом искрообразования в цилиндрах,  заменив систему зажигания на авто с карбюратором.

Еще ЭБУ проводит самодиагностику и проверяет состояние двигателя, фиксируя сбои, отклонения и нарушения в работе. Если исправить ситуацию контроллер не может, тогда в памяти прописывается ошибка, а водитель получает уведомление в виде значка «чек» на панели приборов.

Что касается датчиков, благодаря их наличию ЭБУ определяет режим работы двигателя, обороты, нагрузку на ДВС. Например, ДМРВ (датчик массового расхода воздуха) позволяет получить данные для расчета количества топлива с учетом количества воздуха, поступающего в цилиндры.

ДТ (датчик температуры определяет температуру ДВС, тем самым указывая, как будет сгорать топливо в холодном и прогретом двигателе). ДПДЗ (датчик положения дроссельной заслонки) показывает,  как сильно нажата педаль газа.

Также датчик коленвала (ДПКВ) и датчик распредвала (ДПРВ) позволяют ЭБУ определить время впрыска топлива в цилиндры, время создания искры на свечах зажигания в каждом отдельном цилиндре и т.д.  На деле получается, что более поздние версии ЭБУ способны рассчитывать количество топлива для каждого отдельного цилиндра, чтобы получить стабильную и эффективную работу мотора, а также управлять зажиганием.

Если сгорание топлива приобретает взрывной характер, взрыв фиксирует датчик детонации двигателя (ДД). Блок управления корректирует смесь и меняет угол зажигания, чтобы избежать детонации. Если же ЭБУ не может решить проблему, загорается «чек», ошибка прописывается в память ЭБУ.

Еще на более поздних моделях ВАЗ изменились сами контроллеры и прошивки ВАЗ, так как в конструкции были применены датчики кислорода в паре с катализатором. Эти датчики определяют эффективность сгорания топлива, фиксируя количество кислорода в выхлопе. Так вот, по этой причине нужно учитывать, что ЭБУ различных поколений отличаются.

Например, старые версии не имели поддержки датчика фаз (ДПРВ), впрыск происходил во впускной коллектор, а не в каждый цилиндр по отдельности. Такие ЭБУ являются блоком управления центрального впрыска. Позже появились блоки, готовящие смесь для каждого отдельного цилиндра (ЭБУ распределенного впрыска).

В дальнейшем была реализована поддержка датчика кислорода, затем двух датчиков кислорода (с учетом ужесточения норм токсичности) для более эффективного использования каталитического нейтрализатора.

В любом случае, при подборе ЭБУ для автомобиля необходимо точно знать ряд особенностей: версия блока и прошивки,  распиновка ЭБУ и т.д. Если просто, мозги ВАЗ 2114 могут отличаться от ЭБУ ВАЗ 2115, а блок управления ВАЗ 2110 не будет работать на ВАЗ 2108 инжектор.

Это означает, что мозги Калина не получится использовать в качестве замены ЭБУ Приора, хотя один и другой блок будут ЭБУ ВАЗ

Получается, важно знать, какой именно блок стоит на том или ином автомобиле. Чтобы это определить, нужно понять, где стоит ЭБУ ВАЗ, после чего изучить маркировки на устройстве

Давайте разбираться.

Сброс настроек эбу ваз 2114

  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Да они и так стираются, после выключения зажигания. Я так думаю!

Так, это ж мы все же про ошибки говорим, там клемму надо снимать, а человек спрашивает про так называемый режим сомообучения ЭБУ.

Да, ANDYS, именно про эту хреновину и я спрашивал

У меня мр 7.0 так вот снял акб на ночь зарядить.Утром поставил Машинка совершено другая стала.Через 500 км всё вернулось на круги своё.Потом совсем нормализовалось.Пробовал ёщё раз таже хрень.Так что я думаю всё получиться у Вас.Удачи.

Спасибо, Вам Добрый человек!

и еще, народ, мучаюсь размышлениями: когда машинка была еще новая, по ходу прогрева независимо от температуры окружающей среды обороты стабильно держались в районе 800 об/мин, сейчас в зависимости от температуры на улице до 1500, а потом по мере прогрева плавно снижаются до рабочих. может дело в специальном пунктике прошивки, временно работающим на период обкатки, или разгадка в каком-то датчике, который постепенно умирает??

Вот такая же фигня! Машину покупал в середине марта — холодно ещё было -10..-15, снег лежал! Дык утром всегда при прогреве 800 об/мин. Щаз блин +20 завожу — 1500 об/мин., постепенно снижаются, приходят к 800 при тепературе >50 градусов. Клемму скидывал вчера когда мафон ставил часа на 4 — нихрена не изменилось. Хотя мне так и больше нравится, ибо на 800 об/мин зимой коробку крутить не очень легко.

источник

Электронный блок управления Bosch

Судя по его маркировке 21126-1411020 и судя по наименованию заводской прошивки B174DR04 можно определить, что это блок управления Bosch 7.9.7 с плюсом. Есть еще просто Bosch 7.9.7 без плюса. Так вот прошивки для двух этих блоков не взаимозаменяемы. Для Bosch 7.9.7 с плюсом идет своя прошивка, а для Bosch 7.9.7 без плюса своя. Блок имеет 81 контакт также, как и Январь 7.2. Блок, очень распространенный. Устанавливался на автомобилях вплоть до 2008-2009 годов выпуска. Это все семейства ВАЗ, Самара, 2110, Приора, Калина и Нива. При разборке этого блока в глаза бросается плата, на которой аккуратно расположены элементы. Этот блок Bosch 7.9.7 с плюсом поддерживает нормы токсичности Евро-3, т.е. системы на которых присутствуют два датчика кислорода. Январь 7.2 в отличии от этого Bosch 7.9.7 поддерживает нормы токсичности Евро-2, т.е. системы на которых присутствует только один датчик кислорода. Кроме того, если рассматривать главные отличия аппаратной части этого блока от Январь 7.2, то на этом блоке флеш память и процессор – это одна микросхема. При выходе флеш памяти или процессора при выходе на этом блоке придется полностью менять весь процессор, а на Январь 7.2 процессор и флешка – это две отдельные микросхемы, т.е. там при выходе из строя флеш памяти просто меняем микросхему флеш памяти, а если вышел из строя процессор меняем микросхему процессора.

На блоке присутствует 4 ключа зажигания. Это означает, что этот блок предназначен для 16-клапанных двигателей. Один ключ зажигания обрабатывает свою индивидуальную катушку зажигания. К тому же этот блок Bosch 7.9.7+ имеет более мощный процессор как раз для того, чтобы он смог обрабатывать сигнал с двух датчиков кислорода. Процессор Январь 7.2 итак уже загружены по 100%, и он бы не смог вырабатывать сигнал с двух датчиков кислорода. Поэтому на мой взгляд переход ВАЗов с Январь 7.2 на Bosch 7.9.7+ этим и обуславливается чтобы этот блок обрабатывал сигналы с двух датчиков кислорода. Ужесточение норм токсичности требует переход на более современные и мощные блоки управления. Для того, чтобы перепрошить блок Bosch 7.9.7+ недостаточно собрать кабель и подключиться к ножкам электронного блока через k-lineадаптер. Нужно на самой плате блока, конкретно если рассматривать блок Bosch 7.9.7+ нужно резистор на этой плате нужно выпаять из одного места и припаять к другому месту.  И только после этого запустить программу прошивальщика и блок при перепрошивке выйдет на связь. Если этого не сделать, то блок просто на связь не выйдет.

Схема перепрошивки Bosch 7.9.7+ точно такая же как для Январь 7.2. Разница в том, что на Январь 7.2. на 43-ю ногу электронного блока идет + через резистор 4,7 кОм. А для того, чтобы перепрошить блок Bosch 7.9.7+ провод, идущий на 43-ю ногу с электронного блока с + перенесем на – . Сейчас на 43-ю ногу электронного блока идет – и удалим резистор. Т.е. – должен идти напрямую от источника питания на 43-ю ногу электронного блока. Для прошивки использую БМ-9513, а в качестве источника питания используем прикуриватель. Программа ChipLoaderзапущена. K-lineадаптер висит на сом4. В самой программе также указываем сом4.  Переходим во вкладку Bosch 7.9.7+, имитируем включение зажигания, т.е. подаем + на 13 ногу электронного блока и нажимаем «установить связь». Программа считала прошивку, и мы можем ее сохранить. Теперь ее открываем.  Выключаем + на 13-ю ногу блока. Снова включаем, устанавливаем связь и записываем прошивку в память электронного блока. Запись прошивки в блок закончена. После перепрошивки блока резистор, который мы перепаяли для перепрошивки блока нужно выпаять и перепрошить на то место, где он стоял изначально иначе автомобиль просто не заведется. А если нам блок перепрошивать нужно несколько раз, то чтобы постоянно не возиться с перепайкой резисторов можно резистор который мы перепаиваем в другое место можно оставить на том же месте, пойти в магазин и купить точно такой же резистор и соорудить выключатель и перепаять.  Когда мы хотим этот блок перепрошить мы с помощью выключателя связь между двумя контактами разрываем и перепрошиваем блок. После перепрошивки для того, чтобы автомобиль завелся на этом блоке мы включаем выключатель для того, чтобы связь между двумя этими контактами была. Этот выключатель мы можем вывести куда-нибудь на корпус этого блока, чтобы постоянно блок не разбирать и не возиться с перепайкой резисторов. На блоке Bosch 7.9.7+ вы не сможете грамотно откалибровать прошивку в режиме онлайн при тюнинге двигателя. Поэтому если вы хотите тюнинга, то переходите на блок Январь 7.2.

Регулятор холостого хода (РХХ)

Регулятор холостого хода (РХХ) служит для поддержания установленных оборотов двигателя на холостом ходу за счет изменения количества воздуха, подаваемого в двигатель при закрытом дросселе. РХХ расположен на дроссельном патрубке и представляет собой шаговый двигатель анкерного типа с двумя обмотками. При подаче импульса на одну из них игла делает один шаг вперед, на другую — шаг назад.

Через червячную передачу вращательное движение шагового двигателя преобразуется в поступательное движение штока. Конусная часть штока располагается в канале подачи воздуха для обеспечения регулирования холостого хода двигателя. Шток регулятора выдвигается или втягивается в зависимости от управляющего сигнала контроллера.

Регулятор холостого хода частоту вращения коленчатого вала на режиме холостого хода, управляя количеством воздуха, подаваемым в обход закрытой дроссельной заслонки. В полностью выдвинутом положении (выдвинутое до упора положение соответствует “0” шагов), конусная часть штока перекрывает подачу воздуха в обход дроссельной заслонки. При открывании клапан обеспечивает расход воздуха, пропорциональный перемещению штока (количеству шагов) от своего седла. Полностью открытое положение клапана соответствует перемещению штока на 255 шагов. На прогретом двигателе контроллер, управляя перемещением штока, поддерживает постоянную частоту вращения коленчатого вала на холостом ходу независимо от состояния двигателя и от изменения нагрузки.

В системах “Микас” чаще применяется несколько другое название — Регулятор Добавочного Воздуха (РДВ). РДВ имеет другую конструкцию: вместо шагового двигателя применен моментный двигатель, который поворачивает запорный элемент на определенный угол, пропорциональный напряжению.

Дипазон напряжения питания В: 7,5-14,2 для РХХ212-1148300-02 (Производство КЗТА) и РХХ212-1148300-01 (Производство ОАО Пегас, г. Кострома)

Тестирование

Выключить зажигание. Отсоединить колодку жгута от регулятора. С помощью мультиметра проверить сопротивление обмоток РХХ. Сопротивление между контактами системы регулировки холостого хода А и В, и С и D должно быть 40-80 Ом. Если нет заменить РХХ. Если да Проверить сопротивление между контактами В и С, А и D. Прибор должен показывать бесконечность(обрыв цепи). Если нет заменить РХХ. Если да цепь РХХ в порядке.

ВИДЫ БЛОКОВ УПРАВЛЕНИЯ ВАЗ 2114

Четырнадцатая – автомобиль, производство которого велось в течении 12 лет. На протяжении всего цикла производства инженеры Авто-ВАЗа занимались постоянным усовершенствованием основных характеристик ВАЗ 2114. Изменения касались в том числе и мозгов машины. На ВАЗ 2114 может быть установлено 8 поколений электронных блоков от разных изготовителей.

Разберемся, как узнать, какой ЭБУ стоит на ВАЗ 2114. Для этого необходимо посмотреть на само устройство – на его корпусе нанесены цифры номера модели, перепишете эти цифры и сопоставьте с маркировкой, приведенной в таблицах этой статьи.

GM-09 И ЯНВАРЬ-4

Первое поколение мозгов четырнадцатой были представлено блоками GM-09 и Январь-4. Такие устройства устанавливались с самого начала производства ВАЗ 2114 по 2003 год.

Первые блоки обладали широким модельным рядом, электронный контроллер ВАЗ 2114 мог отличатся наличием датчика детонации, работающего по резонансному принципу, и соответствием стандарту ЕВРО-2.

На сегодняшний день стоимость такого устройства составляет от 5 до 5,5 тысяч рублей.

Список моделей ЭБУ GM-09 и Январь-4 (на рис.-таблица):

Список моделей ЭБУ GM-09 и Январь-4

ЯНВАРЬ 5.1.Х, ИТЕЛМА 5.1, BOSCH M1.5.4

Следующее поколение мозгов представлено устройствами Январь 5.1.х. (аналогичное устройство также ставилось на ВАЗ 2113 и ВАЗ 2115).

На ВАЗ 2114, выпущенных после 2013 года, может быть установлено 3 варианта блока Январь 5.1.х, отличия между которыми заключается в методе впрыска бензина: существуют устройства с фазированным, одновременным и парно-параллельным впрыском.

Стоит отметить, что данная модельная линейка Январей является полностью идентичной устройствам “Ителма 5.1” и “Bosch M1.5.4”.

Список моделей Январь 5.1.х и Ителма 5.1 (на рис.-таблица):

Список моделей Январь 5.1.х и Ителма 5

Список моделей Bosch M1.5.4 (на рис.-таблица):

Список моделей Bosch M1.5

Наиболее часто встречаемая модель на ВАЗ 2114 2003-2007 года производства – Январь 5.1.1, купить которую сейчас можно за 7-8 тыс. рублей, на экспортные машины чаще всего ставился Bosch 2111 1411020, который стоит аналогичных денег.

Статья в тему: Топливный насос на ВАЗ 2110

ЯНВАРЬ 7.2 И И BOSCH M7.9.7

То, какая модификация Января 7.2 установлена на четырнадцатой, зависит от литража силового агрегата. Контролеры Бош ставились, как правило, только на экспортные модели машин, от которых требовалось соответствие экологическому стандарту Евро-3.

На 8-ми клапанные ВАЗ 2114 объемом 1.5 л. устанавливались следующие контролеры (на рис.-таблица):

Список контроллеров на ВАЗ 2114 8 клапанов 1

На ВАЗ 2114 с объемом двигателя 1.6 литров (на рис.-таблица):

Список контроллеров на ВАЗ 2114 8 клапанов 1.6 литра

Стоимость нового Январь 7.2 варьируется в пределах 7-8 тысяч, БУ-шного – примерно в половину меньше, тот же ЭБУ 2111 1411020 81 можно взять за 3-3.5 тысячи рублей..

ЯНВАРЬ 7.3

Этот ЭБУ производился заводами Ителма и Автэл, в зависимости от модификации он мог соответствовать экологическому стандарту Евро-3 или Евро-4.

Соответствие ЭБУ ВАЗ 2114 экологическому стандарту

Рекомендуем: Предохранители Opel Vectra B

Новая Ителма 11183 1411020 02 стандарта ЕВРО-3 стоит сейчас около 8 тысяч рублей.

Январь 7.3

И самой последней модификацией отечественного Января стал электронный блок «М 7.3», его еще называют Январь 7.3, но это некорректно. Именно его чаще всего можно встретить на современных четырнадцатых, так как его ставили с 2007 года. Производили его хорошо – норма Евро 3 даже на Евро 4 можно было натянуть, делали все там же: на Ителме и Автэле. Ниже смотрите основные характеристики этой прошивки на движку 1,6 с 8 – ми клапанами.

Euro 3 и Euro 4

А теперь возвращаемся к вопросу, как узнать, какой ЭБУ стоит на ВАЗ 2114. Точнее, теперь вы можете это сделать, элементарно посмотрев номер вашего контроллера и отыскав его в каком-либо из списков. Если бы четырнадцатая обладала бортовиком, он бы вам выдал номерок блока, но о таких диковинах даже пятнашке через раз мечтать приходится, по сему, отодвигаем кожух и лезем внутрь, смотреть номер воочию.

Система управления двигателем ВАЗ 2114 легко поддается диагностике и без наличия бортовика, сгодится обычный ноут с нужной программой. Диагностика вещь хорошая, помогает прочесть выскочившие ошибки и натолкнуть на мысли, как сделать ремонт ЭБУ своими руками. Дело не хлопотное, особенно, если учесть, сколько стоит ЭБУ на ВАЗ 2114 – в среднем 5000 рублей.

Ремонт контроллера часто связывают с таким процессом как прокачка (чип-тюнинг, прошивка прошивки и т.д.). Процедура нужна прежде всего для того, чтобы увеличить мощность движки. Можно, конечно, придумать турбину, но можно обойтись и малой кровью – скачанный с интернета софт обойдется бесплатно, а эффект точно будет.

То есть, тюнинг коснется алгоритма работы двигателя внутреннего сгорания. Видов как это сделать, какие программы использовать и какие параметры выставлять – всего этого очень много. Например, можно сделать расход бенза стандартным при любых обстоятельствах, но тогда и кайф от разгона упадет. А можно повысить мощь силовой установки: тогда четырнадцатая будет кушать немного больше бенза, но и выдавать заслуженную скорость.

Можно еще поколдовать с моментом зажигания или сделать так, чтобы ваша Самара кушала бенз меньшего октанового числа, а ездила с прежним качеством. Эти два последних пункта спорные в отношении износа деталей, да и на практике чаще всего автовладельцы хотят добавить мощи тачке, чтобы резво входила в повороты и динамично разгонялась.

Местонахождение прибора

Искать блок необходимо под торпедой ВАЗ 2114. Чтобы достать прибор для его последующего ремонта и перепрошивки, необходимо снять панель торпеды. Для этого нужно открутить саморезы со стороны пассажира, оттуда же подцепить саму панель, после чего она снимется без проблем. Когда процедура демонтажа закончится, перед вами появится отверстие. Через него можно дотянуться до самого прибора, который закреплен при помощи специального стального фиксатора.

На заключительном этапе нужно взяться за фиксатор и аккуратно поддерживать прибор, после этого выкрутить болт и держась за ручку вынуть корпус ЭБУ. Не забудьте заблаговременно отключить питание аккумулятора.

Почему ELM 327 не подключается к ЭБУ ВАЗ 2110

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

Адаптер ELM 327

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.

Итак, по каким причинам устройство отказывается подключаться к блоку:

  1. Сам адаптер некачественный.
  2. Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
  3. Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.
