Проверяем катушку зажигания на ваз-2114 с 8-ми клапанным инжекторным двигателем при помощи мультиметра

Как проверить модуль зажигания на ВАЗ 2114

Модуль зажигания нужен в автомобиле нужен, чтобы вырабатывать ток высокого напряжения, от которого затем воспламеняются свечи зажигания. На разных автомобилях ВАЗ может быть установлен раздельный или блочный модуль зажигания. В модулях раздельного типа – для каждого цилиндра стоит отдельная катушка. В блочных модулях – одна катушка используется сразу для двух или для всех цилиндров. Нужно заметить, что блочный модуль зажигания гораздо проще снять, проверить и установить обратно, по сравнению с раздельным.

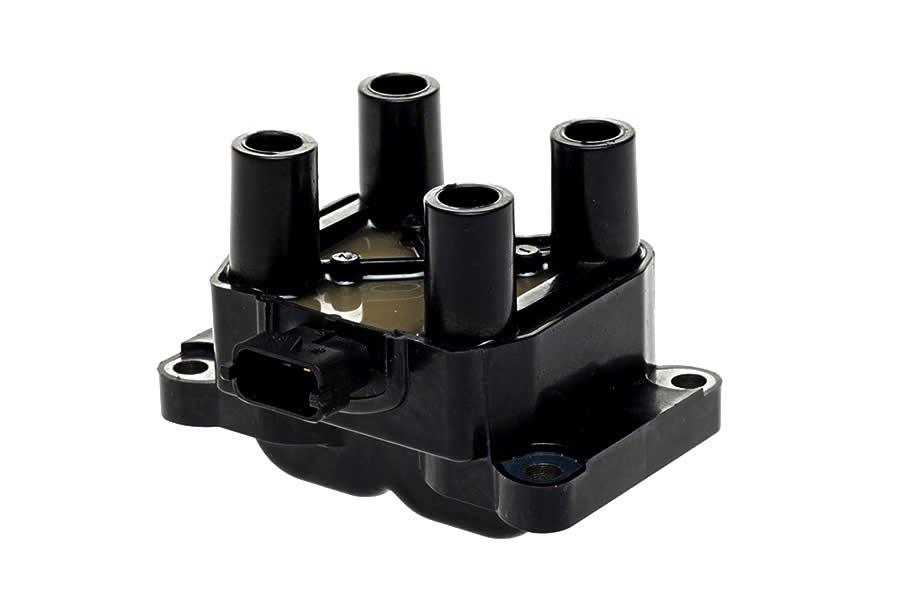

ВАЗ 2114 сейчас выпускается с блочным модулем зажигания, в устройство его катушки входят: сердечник, обмотка, вв-провода и клеммы с низким напряжением.

Как проявляется неисправность модуля зажигания:

– плавают холостые обороты;
– троение двигателя;
– потеря тяги при увеличении скорости;
– высвечивается сообщение – ошибка «Cheсk engine».

Примечание. Некоторые водители считают, что высоковольтные провода и модуль зажигания – это совершенно разные вещи, и если провода пришли в неисправность, то модуль от этого не пострадает. Это ошибка. Если провода повреждены, то искра может попадать неточно, в результате чего модуль зажигания может вообще перегореть.

Проще всего проверить модуль зажигания, установив аналогичный, исправный модуль зажигания, вместо своего. Если нет такой возможности, то можно обойтись мультитестером или обычной 12-вольтной лампочкой («контролькой»).

Проверка исправности модуля зажигания с помощью мультитестера

Проверка исправности обмотки

Установите мультитестер в режим омметра, для измерения сопротивления между выводами вторичной обмотки. Установите щупы на выводы к первому и четвертому цилиндрам, потом — ко второму и третьему (см. видео ниже). Обычно тестер показывает результат близкий 5.4 кОм (плюс — минус 0.1 кОм). Главное, чтобы сопротивление между парными выводами было примерно одинаковым. Если разница превышает 100 Ом, то это свидетельство выхода из строя вторичной обмотки.

Решение проблемы: замена модуля зажигания.

Проверка исправности вв-проводов

Нужно «прозвонить» колодку проводов. Установите мультитестер в режим вольтметра, отсоедините колодку проводов от модуля зажигания. Один щуп установите на контакт А, второй — на массу двигателя. Пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы отметьте для себя показания дисплея. В норме, напряжение должно быть в районе 12 Вольт. Такую же манипуляцию проделайте и с другим контактом.

Если напряжения, как такового, вообще нет, то необходимо проверить предохранитель: возможно, он перегорел. На электронном блоке управления ВАЗ 2114 есть три предохранителя. Третий сверху, имеющий номинал 7.5 А – это предохранитель на модуль зажигания.

Электрического тока может не быть не только по вине перегоревшего предохранителя, но и из-за окисления или обрыва проводов, отхода контактов.

Проверка исправности модуля зажигания с помощью «контрольки»

Если под рукой нет мультитестера, то проверить модуль зажигания поможет контрольная лампочка на 12 В. Один провод лампочки подключите к контакту колодки А, другой нужно замкнуть на корпус двигателя. Теперь пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы смотрите на лампочку – она должна мерцать. Такую же манипуляцию проделайте и с другим контактом.

Как снять катушку зажигания ВАЗ 2114

1. Отсоединить клемму «минус» от АКБ.

2. Снять наконечники со свечей.

3. Отжать фиксатор, разъединить колодку низковольтных проводов от катушки.

4. Выкрутить болты крепления кронштейна от коробки передач и нижний болт крепления от блока цилиндров.

5. Снять катушку вместе с кронштейном.

6. Отсоединить от катушки высоковольтные провода.

7. Отвернуть болты крепления катушки к кронштейну.

8. Снять катушку. Как проверить катушку зажигания

На катушке, на каждом выводе есть метка, обозначающая какой провод – к какому цилиндру. Также есть метки и на вв-проводах. При установке модуля зажигания обратно, нужно учитывать эти метки. При смене катушки, новая катушка должна иметь аналогичную маркировку.

Видео: Как проверить модуль зажигания

Видео: Как снять катушку зажигания ВАЗ 21114

Возможные причины выхода из строя модуля зажигания

Если говорить в целом, то модуль зажигания — это вполне надежное устройство, и его поломки случаются довольно редко. При этом, наиболее слабое место внутри модуля — это первичные обмотки каждой из его катушек — именно на этих обмотках и происходит генерация высокого напряжения, поэтому иногда там могут случаться пробои, обрывы либо оплавления витков.

Основными причинами, вызывающими перегрузки и неправильные работы катушек, приводящие к их поломкам, это:

• использование неподходящих, неисправных либо загрязненных свечей зажигания;
• частые проверки искры;
• работа модуля при отключенных либо поврежденных проводах высокого напряжения;
• высокая вибрация закрепленного модуля, вызывающая повреждение заводской пайки внутри него;
• плохой контакт внутри разъемов низковольтных проводов.

Поломка модуля зажигания

Кроме этого, довольно распространенной причиной является обычное попадание воды внутрь модуля (что часто бывает при эксплуатации автомобиля в сырой среде либо после мойки).

Особенности модуля зажигания

Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

Расположение

Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.

Принцип работы

Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.

• Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
• Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
• Далее уже свечи активируют искру, происходит воспламенение и так далее.

Неисправности МЗ

Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:

• Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
• Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
• Плавают обороты на холостом ходу;
• Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.

Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.

Отключение и проверка

Проверка свечей

Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:

1. Выкрутить свечи со своих посадочных мест, предварительно сняв высоковольтные провода. Снимаются элементы специальным ключом.
2. Осмотреть свечи на предмет наличия нагара, механических дефектов, нарушенного зазора.
3. Дефектные свечи отправить на свалку, на их место установить новые.

Если замена или зачистка свечей не дали результат, тогда причина кроется в других элементах модуля зажигания.

Проверка МЗ

Чтобы проверить узел, выполните следующие действия:

Проверьте состояние колодки высоковольтников, идущих на МЗ. При наличии обрывов, нарушении изоляции искра не будет образовываться. Проверку выполняйте тестером;
Нормальный показатель напряжения на высоковольтных проводах — 12 Вольт с небольшим допустимым отклонением;
Если провода в норме, проверьте модуль. Есть несколько способов сделать эту работу;
Первый способ самый простой — замена старого модуля зажигания на новый, в работоспособности которого вы уверены. Но это не экономичный вариант, поскольку МЗ — не самое дешевое удовольствие. Покупать его для простой проверки не особо разумно;
Второй способ предусматривает необходимость пошевелить МЗ. При работе двигателя пошевелите модуль, постучите по нему. Если при этом мотор начнет работать иначе, тогда попросту отсутствует контакт. Проблема не серьезная, поскольку модуль можно разобрать и закрепить все контакты, после чего МЗ заработает как новеньких;
Третий способ наиболее точный, но и сложный. Вам потребуется тестер или омметр. Замерьте сопротивление на высоковольтных проводах

Особое внимание уделите данным по выводам модуля зажигания между 2 и 3 цилиндрами и между 1 и 2. Нормальным считается сопротивление около 5,4 кОм. Если есть отклонения, МЗ подлежит обязательной замене.

Если есть отклонения, МЗ подлежит обязательной замене.

На практике модуль зажигания на ВАЗ 2109 редко полноценно выходит из строя. Чаще всего проблема заключается в нарушении целостности высоковольтных проводов или потерях контактов. Но если пришлось столкнуться с поломкой именно МЗ, ремонтировать его не стоит. Лучше сразу заменить.

Следите за состоянием проводов и зазором на свечах зажигания. Зазор выше нормы приводит к преждевременному износу МЗ.

Как проверить катушку зажигания ваз мультиметром?

Для удобства проверки катушку нужно демонтировать однако можно и сделать это всё на двигателе

Нужно переключить мультиметр в режим измерения сопротивления, и сделать замеры на контактах катушки. Измеряем сопротивление на выводах 1-4 и 2-3 обратите внимание на катушке зажигания есть цифры они соответствуют номерам цилиндров

Как проверить катушку зажигания ваз мультиметром?

Сопротивление должно составлять в районе 5,5 кОм. В моём случае сопротивление 5.9 кОм что принципе укладывается в нормативы по этому делаем замеры дальше.

Как проверить катушку зажигания ваз мультиметром?

Как проверить катушку зажигания ваз мультиметром?

Второй тест также показал 5,9 кОм что опять норма. К тому же особо внимательные заметили что на обеих обмотках одно и тоже сопротивление что так же говорит о хорошем состоянии катушки зажигания.

В завершении проверки сделаем замеры на заземление, для этого один щуп мультиметра ставим на 3 пин а второй на корпус катушки зажигания. Сам мультиметр переключаем в режим прозвонки и слушаем будет ли звук.

Как проверить катушку зажигания ваз мультиметром?

Если звук появился значит контакт нормальный. Если в процессе тестирования выяснилось что катушка зажигания неисправна, то просто меняем её на новую и проблема будет решена. Ставим на место новую катушку зажигания.

Как проверить катушку зажигания ваз мультиметром?

После установки новой катушки зажигания необходимо подключить высоковольтные провода от свечей. Как я говорил ранее выводы на катушке пронумерованы по этому провода подключаем в одноименные цилиндры.

Как проверить катушку зажигания ваз мультиметром?

Как проверить катушку зажигания ваз мультиметром?

В завершении добавлю что если ваш автомобиль оборудован газовой установкой и у вас периодически перегорают катушки зажигания, то следует проверить как подключено ваше газовое оборудование. Часто «установщики газового оборудования» его подключают к сигнальному проводу катушки на штекер что бы определять работу цилиндров из-за этого катушка часто перегорает. Такой провод лучше крепить не на вход катушки а на выход.

Конструкция

Устроен модуль зажигания достаточно сложно, поскольку в нем объединяется техника и электрика. Девайс служит для создания высокого напряжения, передаваемого на свечи зажигания. Именно этот подаваемый ток является основой для осуществления зажигания.

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря совсем простым языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусматривается использование двух типов модулей зажигания:

• Раздельные;
• Блочные.

Блочные отличаются тем, что катушки работают по одной на пару свечей зажигания. Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка раздает иску сразу на две свечи, а ее конструкция включает следующие элементы:

• Высоковольтные провода;
• Клеммы с низким напряжением;
• Вторичная и начальная обмотка;
• Сердечник.

Раздельные модули, где катушки подают на каждую из 4 сечей отдельную иску, отличаются выходом высоковольтных проводов через контакт пружину. Блочные проще поддаются проверке, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров, этот блок весит около 1,5 килограмма.

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Снимите пластиковую крышку, которая закрывает двигатель.
3. Снимите провода со свечей зажигания.
4. Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
5. Отключите разъем от модуля зажигания.
6. С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
7. Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

1. Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
2. Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
3. Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
4. Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
5. Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
6. Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
7. Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
8. Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
9. Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
10. Проверьте, работает ли модуль зажигания.
11. Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
12. По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Это интересно: Как проверить подсос воздуха во впускном коллекторе — симптомы

Проводить диагностику просто

Помимо компьютерной проверки, стоит проводить осмотр авто

Это позволит увидеть повреждения кузова и обратить внимание на прочие недочеты

Так потребуется:

1. Проверить уровень технических жидкостей.
2. Провести осмотр подвески и рулевого, чтобы вовремя выявить люфты.
3. Измерьте компрессию, она должна равняться от 9,5 до 11.
4. Нужно проверить состояние акк, при этом напряжение должно равняться 12,7 — 13,5 В.
5. Нужно проверить, насколько хорошо отрегулированы клапаны. Если один или несколько окажутся зажатыми, то может наблюдаться ошибка питания движка.
6. Не стоит забывать о таких важных деталях, как свечи, высоковольтники.

Как проверить катушку зажигания тестером на ВАЗ 2106, а также ВАЗ 2109 и ВАЗ 2110 карбюратор

На старых ВАЗах найти катушку несложно. Она находится в зоне свободного доступа, под капотом. Для проверки потребуется обычный мультитестер, который за небольшую сумму можно приобрести во многих магазинах.

Видеоурок по измерению сопротивления катушки зажигания

Порядок действий следующий:

1. Отключите «минус» на аккумуляторе. Отсоедините провода катушки зажигания, ослабьте кронштейны. Произведите очистку корпуса катушки. Если при этом были выявлены явные повреждения, трещины и т.п., лучше сразу поменяйте прибор новым, так как использовать такую катушку нельзя.
2. На тестере включите режим омметра. Для проверки «первички» установите щупы или зажимы на боковые выводы, находящиеся на корпусе катушки. Дисплей тестера покажет около 3,07-3,5 Ом (родная катушка 2106 для контактной системы зажигания) или 0,45± 0,05 Ом (катушка 27.3705 под бесконтактную систему зажигания). Для ВАЗ 2108, 2109 и 2110 — 0,43±0,04 (катушка 3122.3705) и 0,42±0,05 Ом (катушка 8352.12). В случае, если «первичка» пробита или перегорела, показатели сопротивления, скорее всего, будут стремиться к бесконечности.
3. «Вторичка» требует аналогичной проверки. Но теперь первый щуп идет на боковой вывод, а второй — на центральную клемму. Кроме того, показатели будут исчисляться в тысячах Ом. Так, в соответствии с заводскими цифрами по ВАЗ 2106 должно быть 5400-9200 Ом, для 2109 и 2110 — 0,40 кОм (катушка 3122.3705) или 1,00 кОм (катушка 8352.12).
4. Проверьте также сопротивление изоляции на массу. Для этого один щуп установите на корпус катушки, второй — на каждую из клемм поочередно. Тестер должен показать не менее 50 мОм.

Катушка зажигания ремонту не подлежит

Сильные отклонения от нормального диапазона — повод заменить катушку новой. Следует заметить, что данный элемент системы зажигания не подлежит ремонту.

Как произвести диагностику катушки зажигания на ВАЗ-2114

Как уже говорилось, при появлении первых признаков неисправностей в модуле зажигания ВАЗ-2114, владельцу транспортного средства следует провести его диагностирование. Самостоятельно в домашних условиях можно подобную процедуру произвести по следующему алгоритму:

1. Проверить свечи.
2. Проверить датчик положения коленчатого вала.
3. Проверить катушку зажигания.

В домашних условиях все этапы проверок можно выполнить самостоятельно. Первый этап – это проверка свечей. Она проводиться в следующей последовательности:

1. Извлекаем свечи из их гнезд – снимаем наконечники высоковольтных проводов (для этого подойдет специальный свечной ключ).
2. Осматриваем свечи.
3. Очищаем их от возможного нагара.
4. Выставляем правильное расстояние между электродами.
5. Проверяем свечи в работе с помощью подручных средств (например, из приспособления, изготовленного из пьезозажигалки) либо на автомобильном двигателе с рабочей системой зажигания.

Если свечи находятся в исправном состоянии, можно переходить к следующему этапу проверки на неисправности модуля зажигания.

Второй этап – это проверка датчика коленчатого вала. Такая проверка осуществляется с помощью мультиметра, благодаря которому проверяются две характеристики – напряжение и сопротивление. Для этого поступают следующим образом:

1. Демонтируют датчик коленчатого вала.
2. Измеряют сопротивление:
   • на приборе устанавливается специальный режим омметра;
   • клеммы прибора подсоединяются к концам обмотки, что выводится на поверхность;
   • при оптимальной работе датчика цифровые показатели будут в пределах от 500 Ом до 700 Ом.
3. Измеряют напряжение:
   • переводят прибор в режим для измерения переменного напряжения;
   • клеммы подключаются к концам обмотки;
   • по корпусу датчика коленвала следует провести любым подручным предметом, изготовленным из металла;
   • при оптимальной работе датчика прибор покажет увеличенные показатели напряжения, потому что рядом будет металлический предмет.

В противных случаях неисправный датчик придется заменить на новый, потому что он оказывает влияние и на работу модуля зажигания ВАЗ-2114. Если и после этого будут отмечаться признаки неисправности катушки, то следует перейти к третьему этапу проверки.

Третий этап – это проверка самой катушки зажигания. Эту деталь проверяют следующим образом:

• проще всего заменить катушку на новую;
• в момент работы автомобильного двигателя можно пошевелить катушку и постучать по ней (при видимых изменениях в функционировании впору судить о неисправном контакте в самой катушке);
• провести измерения мультиметром на показания сопротивления, такие показатели снимаются с парных катушек – они должны быть идентичными, приблизительно равны 5,4 кОм.

Что делать, если мультиметра нет, а необходимо произвести проверку замыкания электрической цепи? Специалисты рекомендуют воспользоваться двенадцативольтной лампочкой. Для этого следует один из проводов, идущих от нее, подключить к выводу, а второй провод замкнуть на корпусе мотора. Если при запуске стартера контрольная лампочка будет мерцать, то все находится в рабочем состоянии.

Если владельцу автомобиля самому проблематично выполнить подобную диагностику, то он всегда сможет обратиться к квалифицированным специалистам на СТО.

Двоение двигателя

Основная задача модуля –  управление катушкой, а также установка угла опережения зажигания и его изменения в случае чего. Определить неисправность данного элемента можно несколькими способами. Один из распространенных способов – проверка искры на парных цилиндрах

«Двоение» мотора – основной признак неисправного модуля, поэтому при такой проблеме следует обратить внимание на состояние корпуса МЗ. Для большей уверенности можно подключить заведомо рабочий модуль и посмотреть на поведение мотора

МЗ работает таким образом, что при его неисправности происходит «двоение» двигателя. Парные цилиндры начинают отказывать. В «четырке» парными являются 1 и 4, 2 и 3 цилиндры. Проверка искры на каждом высоковольтном проводится классическим способом: на снятый провод накручивается свеча, после чего делается попытка запуска мотора. Если искры нет на парных цилиндрах – с высокой долей вероятности неисправен модуль.
Двоение двигателя может быть вызвана и другими причинами: неисправные высоковольтные провода, изношенные свечи, неработающие форсунки, прогоревшие клапана. Однако в большинстве случае причиной такой неисправности становится вышедший из строя модуль.

Способы проверки модуля зажигания ВАЗ 2114

Есть несколько способов,с помощью которых можно узнать исправно ли работает модуль. Многие автолюбители задаются вопросом проверки модуля зажигания ВАЗ 2114, ведь существует несколько типов системы для этой модели. Поэтому не каждый из них подходит по строению и структуре. Первым из этих вариантов является довольно эффективным и часто используемым. Для начала необходимо использовать другой исправный модуль и попробовать запустить двигатель с его помощью, это поможет вам узнать наверняка, сломан ли прежний.

Однако стоит учитывать и то, что есть разные виды модулей для данного типа автомобиля, поэтому нужно использовать тот, который подойдет. Если с другим модулем двигатель не будет работать исправно, значит требуется заменить старый. Если проблема все-таки в поврежденных проводах, то существует большой риск испортить другую комплектующую. Чтобы предотвратить такую ситуацию, перед проверкой нужно осмотреть провода на наличие повреждений.Однако для этого нужно знать, как прозвонить модуль зажигания, чтобы убедиться в нормальной работе и функционировании проводов.

Использование мультиметра

Все что для этого требуется это использовать мультиметр, который установлен в режим вольтметра. После чего требуется рассоединить модуль зажигания и катушку. Далее нужно провести некоторые манипуляции с контактами под названием «А» и массой двигателя. Попробуйте завести двигатель и посмотреть на показатели мультиметра. Они не должны превышать 12 В. Подобные действия проведите и со вторым контактом. Другие показатели помимо указанного могут быть следствием неисправности или обрыва высоковольтных проводов. Однако в некоторых случаях ток может не поступать или поступать, но в маленьких количествах потому что перегорел предохранитель.

Стоит отметить, что в данной модели транспортного средства три предохранителя, которые запускают работу свечей зажигания. Поэтому чтобы исключить такой вариант необходимо проверить и исправность работы предохранителей. Ведь от каждой составляющей целого механизма зависит исправная работа двигателя. В прочем для того чтобы выполнить проверку модуля зажигания мультиметром нужно убедится, что провода, по которым в модуль поступает высокое напряжение не содержат повреждений и трещин. Ведь это влечет порчу всего процесса диагностики.

Алгоритм диагностики

Все же перед проверкой модуля зажигания на ВАЗ-2114 стоит ознакомиться с алгоритмом действий, которые нужно совершить во время дальнейшей диагностики. К данному алгоритму относятся такие пункты как:

• по высоковольтной цепи производится проверка модуля зажигания на наличие обрывов;
• производится осмотр и проверка методом подергивания, постукивания (подобным способом чаще всего пользуются автолюбители, чтобы проверить исправность частей и составляющих механизма).

В случае с первым пунктом берется мультиметр, настроенный на определение сопротивления. Поскольку в катушке зажигания соединения являются параллельными, то сопротивление, которое есть между ними должно находиться на определенном уровне. В противном случае, когда показатели отличаются, это может значить, что произошел обрыв. В этой ситуации модель не подлежит ремонту и ее следует заменить. Для второго пункта подобные действия являются нормой, несмотря на то, что звучит это слегка не серьезно.

Однако после этих процедур есть вероятность, что комплектующая начнет функционировать, хоть и на небольшой промежуток времени. Все же после этого нужно пойти в специализированный магазин для автотранспортных средств и купить новую комплектующую.

Чтобы избежать таких ситуаций, необходимо делать регулярный осмотр своего передвижного транспортного средства. Также проводить проверки для того, чтобы убедиться в исправности важных деталей двигателя, таких как модуль зажигания. Ведь именно благодаря ему ваш автомобиль стабильно заводится и ездит. Чаще всего, специалисты, работающие в автомагазинах, могут проконсультировать клиентов по интересующим их вопросам, а также предоставить рекомендации в выборе деталей.

Рекомендуется осуществлять покупку в магазинах, которые имеют репутацию и напрямую сотрудничают с проверенными производителями.

Кузов автомобиля

Посмотрев на автомобиль Лада 2114 строго спереди, никто никогда не скажет, что он имеет какое-то отношение к «девятке». Действительно, именно эта часть кузова подверглась самым большим изменениям. Первое, что бросается в глаза, это окрашенный в цвет кузова бампер Lada. На той же девятке это считалось тюнингом. Кроме того, до неузнаваемости изменились фары и решетка радиатора. Новые капот и крылья имеют более округлые формы.

А вот с задней частью кузова конструкторы поработать поленились. Он остался практически прежним. Изменению не подверглись даже фонари. Исключение составляют бампер цвета самого автомобиля и спойлер со стоп-сигналом. Заканчивая с обзором кузова Lada, стоит отметить, что в общем он удался. Смотрится машина очень неплохо, хотя, может быть, по европейским меркам, дизайн современным не назовешь. Но внешний вид — не главное.

Благодаря всем этим округлениям аэродинамические качества автомобиля значительно улучшились, и свиста в салоне стало меньше. Теперь поговорим о салоне ВАЗ 2114. Впечатления тоже неоднозначные. Радует регулируемая рулевая колонка от Lada 2110, которая не закрывает ни одной кнопки и не мешает обзору панели приборов. О ней стоит сказать особо.

В общем, салон автолюбителей устраивает, хотя многие признают, что его не мешало бы разнообразить вставками, если не из дерева, то хотя бы под него. В заводской набор опций Лада 2114 входят электрические стеклоподъемники. Правда, только на передние двери, но для столь бюджетной машины это уже немало. Отопитель тоже установлен новый, ранее на машинах Lada Samara не применявшийся.

Задние сиденья складываются, как в универсале, в результате получается большой грузовой отсек. Дополнительную современность и стильность машине придают накладки на пороги и молдинги. Правда, в 2008 г. производитель поменял последние с широких на более узкие. Может быть, это и правильно. По отзывам владельцев, именно с этих деталей краска отлетает в первую очередь. Кроме того, в 2007-м на ВАЗ 2114 заменили торпедо на более жесткое. Тем самым конструкторы увеличили прочность кузова и избавились от посторонних шумов в салоне.
