Инжекторный двигатель ваз 2107 характеристики

Общие данные

Параметры	ВАЗ 2107	ВАЗ 21074	ВАЗ 2107-20	ВАЗ 21074-20
Масса снаряженного автомобиля, кг	1060	1060	1060	1060
Полезная нагрузка, кг	400	400	400	400
Разрешенная максимальная масса, кг	1460	1460	1460	1460
Дорожный просвет автомобиля с разрешенной максимальной массой, с шинами 175/70 R13, не менее, мм:
до поперечины передней подвески	162	162	162	159
до балки заднего моста	157	157	157	154
Допустимая масса груза на дополнительном (верхнем) багажнике, кг	50	50	50	50
Максимальная скорость, км/ч:
с разрешенной максимальной массой	148	148	—	—
с водителем и пассажиром	150	150	150	150
Время разгона с места до скорости 100 км/ч, с:
с водителем и одним пассажиром	17	16	17	16
с разрешенной максимальной массой	19	17,5	—	—
Наименьший радиус поворота по следу наружного переднего колеса, м	5,6	5,6	5,6	5,6
Наибольший подъем, преодолеваемый автомобилем с разрешенной максимальной массой без разгона на первой передаче, %	36	36	36	36

Салон ВАЗ-21074

Конструкция всех модификаций семейства ВАЗ-2107 (включая ВАЗ-21074 инжектор) предусматривает компоновку узлов и агрегатов по так называемой классической схеме, когда задние колёса являются ведущими, а двигатель максимально смещён вперёд, обеспечивая тем самым оптимальное распределение массы по осям и, как следствие, улучшая устойчивость автомобиля. Благодаря такому расположению силового агрегата, салон получился достаточно просторным и оказался расположенным внутри колёсной базы, т. е. в зоне наилучшей плавности хода, что не могло не отразиться на комфортабельности автомобиля.

Салон ВАЗ-21074 получился достаточно просторным и комфортабельным

Отделка салона выполнена из качественных безбликовых материалов. Пол покрыт ковриками из нетканного материала на полипропиленовой основе. Стойки кузова и двери обиты полужёсткой пластмассой, покрытой с лицевой стороны капровелюром, для обивки сидений использован велютин. Потолок отделан поливинилхлоридной плёнкой с дублированной поролоновой прокладкой, наклеенной на формированное из пластмассы основание. За счёт использования различных мастик, слоистых битумных прокладок и войлочных вставок:

достигается тепло- и шумоизоляция салона;
устраняется вибрация;
мталлические компоненты защищаются от коррозии.

Принцип работы

Двигатель внутреннего сгорания предназначен преобразовывать тепловую энергию в механическую. Процесс преобразования происходит в блоке цилиндров при сгорании горючего состава. Подготовка и доставка смеси бензина с воздухом в камеру сгорания цилиндра осуществляется по-разному.

В моторе с внешним смесеобразованием смесь готовится в карбюраторе. Горючее смешивается с воздухом и по всасывающему коллектору через впускной клапан попадает в камеру сгорания. Оно поджигается свечой зажигания и сгорает, расширяя газ, приводя в движение поршень.

В моторе с инжекторной установкой процесс происходит иначе. Топливно-воздушная смесь готовится во всасывающем коллекторе непосредственно перед входом в камеру сгорания.

В момент открытия впускного клапана форсунка открывается и распыляет бензин. Он смешивается с воздухом, попадает в камеру сгорания и в определенный момент поджигается свечой. От выделенного тепла газ расширяется и давит на поршень. Происходит рабочий ход.

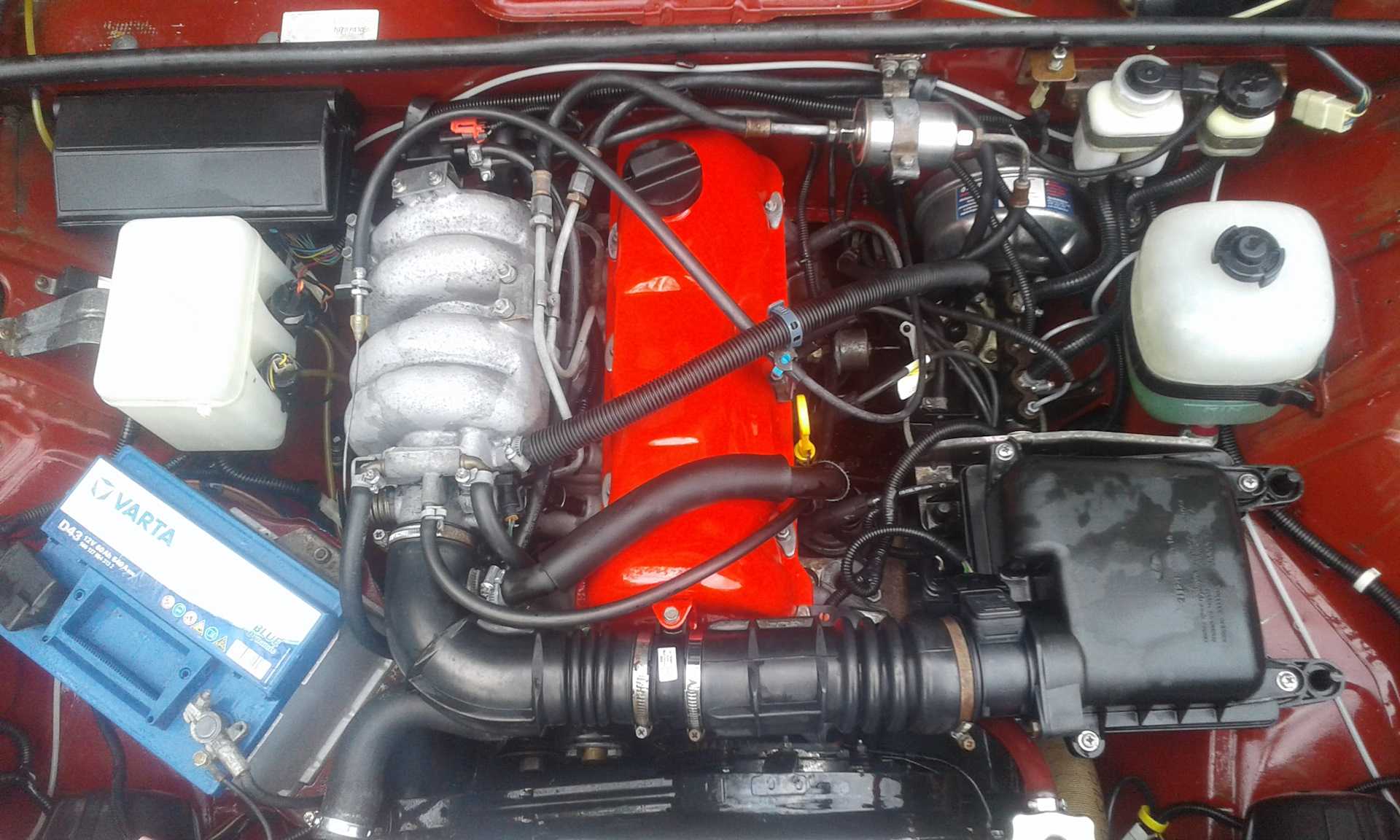

На ВАЗ 2107i установили мотор с системой распределенного впрыска, т.е. в каждый цилиндр подается топливо индивидуально через собственную форсунку. Форсунок четыре по количеству цилиндров.

Управляет форсунками, а точнее всей системой, электронный блок управления (ЭБУ). Судя по его функциональным возможностям и объему выполняемой работы, его можно назвать бортовым компьютером. Все данные с электронных и механических датчиков поступают в блок, обрабатываются и дают команду исполнительным механизмам выполнять определенные действия.

Принцип работы следующий. Из бензобака через фильтр топливный насос подает бензин в топливную рампу, далее на форсунки. Внутри рампы при помощи регулятора поддерживается постоянное давление 300 мПа. Если давление повышается, то излишки горючего сбрасываются в бензобак через отсечку автоматически.

ЭБУ подает сигнал открытия и закрытия форсунок в той очередности, в какой работают цилиндры, при этом руководствуясь показаниями с датчика положения коленчатого вала.

Количество топлива, проходящего через форсунку, зависит от периода времени, в течение которого она находится в открытом состоянии. Время рассчитывается блоком управления при помощи информации, поступающей на него с датчика массового расхода топлива и датчика положения дроссельной заслонки.

Это принципиальные параметры, при которых может действовать двигатель, но для правильной и четкой работы агрегата электронный блок управления снимает дополнительные показания:

с температурного датчика охлаждающей жидкости для регулирования процесса горения топливно-воздушной смеси;
с вольтметра для определения напряжения, чтобы четко установить время начала и конца работы форсунок;
с тахометра для определения частоты вращения коленчатого вала;
с катализатора для определения состава отработанных газов.

ЭБУ также управляет топливным насосом, регулятором холостого хода и системой зажигания.

https://youtube.com/watch?v=ZWLg3h35FHw

Причины засорения инжектора

Обычно проблемы с системой впрыска возникают при использовании некачественного бензина. Тяжелые парафины, содержащиеся в таком топливе, оседают на стенках системы, перекрывая подачу топлива. Производители качественного бензина добавляют в него детергент — специальную присадку, растворяющую отложения. В некачественных сортах бензина содержится слишком много парафина, который образует отложения быстрее, чем с ними справляются детергенты.

Отложения образуются более интенсивно при низкой температуре, поэтому при частой эксплуатации автомобиля с непрогретым двигателем инжектор забивается чаще.

Отложения могут накапливаться не только в форсунках. Нередко пары оседают на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры воздушно-топливной смеси.

Отложения веществ, содержащихся в некачественном бензине, могут появиться и на обратной стороне тарелок впускных клапанов. Это может привести к прогоранию клапана или детонационному сгоранию топлива.

Чтобы очистить систему впрыска от отложений, необходимо использовать специальную промывочную жидкость и оборудование. Промыть инжектор можно в гаражных условиях. Для этого необходима спринцовка и промывочная жидкость. Последняя смешивается с бензином и заливается в систему впрыска через шланг вакуумного усилителя тормозов. Сначала операция производится на заглушенном двигателе, потом на работающем. Смесь в работающий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там сгорают. При этом могут кратковременно появиться клубы дыма, выходящие из глушителя.

Силовой агрегат инжекторной ВАЗ 2107 был первым на АвтоВАЗе в ряде инжекторных моделей. Поэтому новинка вызвала много вопросов и замечаний: советские водители не знали, как обслуживать и ремонтировать такой мотор. Однако практика показала, что инжекторное оснащение «семёрки» очень практично и удобно, к тому же допускает ряд переделок и доработок под самого водителя.

Продолжатель традиций

Основой для люксовой заднеприводной «классики» советского автопрома послужила платформа автомобиля ВАЗ 2105. Автомобиль выпускался в двух вариантах:

С индексом ВАЗ 2107 – для внутреннего рынка;
С индексом ВАЗ 21074 (за пределами страны – LADA-21074) – на экспорт.

Цена экспортной версии была немного дороже. Тем не менее, значительная часть автомобилей ВАЗ 21074 продавалась и в России. А большинство из них и по сей день исправно служат своим владельцам, предпочитающим своими руками обслуживать транспортное средство.

Однако в процессе ремонта и профилактического ухода за автомобилем владельцу требуется:

Инструкция со схемами электропроводки, относящаяся к данной модели;
Знание основ работы с электрическими системами автомобилей семейства ВАЗ (см. также статью Проводка — ВАЗ 2109: что можно, а что нельзя)

Калькулятор ОСАГО онлайн

Расчет стоимости обязательного страхования автогражданской ответственности (ОСАГО) – калькулятор ОСАГО.

Калькулятор ОСАГО онлайн

Модификации

ВАЗ-2107 (двигатель 2103, 1,5 л, 8 кл., карбюратор)
ВАЗ-21072 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ремённый привод ГРМ)
ВАЗ-21073 (двигатель 1,7 л, 8 кл., моновпрыск — экспортная версия для европейского рынка)
ВАЗ-21074 (двигатель 2106, 1,6 л, 8 кл., карбюратор)
ВАЗ-21070 (двигатель 1,5 л, 8 кл., карбюратор)
ВАЗ-2107-20 (двигатель 2103, 1,5 л, 8 кл., распределённый впрыск, Евро-2)
ВАЗ-2107-71 (двигатель 1,4 л., 66 л. с. двигатель 21034 под бензин А-76, версия для Китая)
ВАЗ-21074-20 (двигатель 21067-10, 1,6 л, 8 кл., распределённый впрыск, Евро-2)
ВАЗ-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., распределённый впрыск, Евро-3)
ВАЗ-210740 (двигатель 21067, 1,6 л, 53кВт/72,7 л. с. 8 кл., инжектор, катализатор) (2007 г.в.)
ВАЗ-21077 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ремённый привод ГРМ — экспортная версия для Великобритании)
ВАЗ-21078 (двигатель 2106, 1,6 л, 8 кл., карбюратор — экспортная версия для Великобритании)
ВАЗ-21079 (роторно-поршневой двигатель 1,3 л, 140 л. с., изначально создана для нужд МВД и КГБ). Годы производства: 1986—1991
ВАЗ-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., центральный впрыск)

История создания

ВАЗ-2107 — модифицированная люкс-версия автомобиля ВАЗ-2105, который, в свою очередь, ведёт своё происхождение от Fiat 124, малолитражного семейного седана образца 1966 года (победителя конкурса Европейский автомобиль года 1967 года). На экспорт ВАЗ-2107 шёл под названиями Lada Nova, Lada Riva, Lada Signet, Lada 1500

С 2002 до 2012 года ВАЗ-21070 (модификация ВАЗ-2107) производился на Украине (ЛуАЗ, ЗАЗ и КрАСЗ ). В мае 2008 года сборка LADA 2107 налажена на аргунском в Чеченской республике . С марта 2011 года выпуск LADA 2107 освоен Ижевским автозаводом.

Ходовая часть

Передняя подвеска	независимая, пружинная, на двух поперечных рычагах со стабилизатором поперечной устойчивости
Задняя подвеска	зависимая, пружинная, жесткая балка соединена с кузовом одной поперечной и четырьмя продольными штангами

Трансмиссия

Сцепление	однодисковое, сухое, с гидравлическим приводом выключения и центральной диафрагменной пружиной
Коробка передач	механическая, четырех- или пятиступенчатая, трехходовая, трехвальная, с синхронизаторами на всех передачах переднего хода
Передаточные числа на передачах:
первой	3,67
второй	2,10
третьей	1,36
четвертой	1,0
пятой	0,82
заднего хода	3,53
Карданная передача	двухвальная, с промежуточной опорой и эластичной муфтой
Главная передача	гипоидная
Передаточное число главной передачи	передаточное число – 3,9 или 4,1
Дифференциал	конический, двухсателлитный

В автоспорте

«Ралли-Богемия-2012» в Чехии

Данный автомобиль очень популярен в Венгрии, где уже давно стал культовым, и широко применяется в автоспорте (преимущественно в ралли);
2006—2010. Чемпионат России по классическому ралли — Григорий Новичихин;
2010—2011. Чемпионат России по автомобильным кольцевым гонкам (RTCC) — № 77 Владислав Кубасов, Команда: ВПК СПОРТ;
2012. Соревнование BATTLE ROBOT CAR в Астрахани, в котором ВАЗ-2107 был оснащён пультом дистанционного управления.

Тормозная система

Рабочая тормозная система:
тормозной механизм переднего колеса	дисковый, с двухпоршневой скобой
тормозной механизм заднего колеса	барабанный, с одним рабочим цилиндром и двумя поршнями
Привод рабочей тормозной системы	ножной, гидравлический, двухконтурный, с вакуумным усилителем, регулятором давления тормозных механизмов задних колес и датчиком недостаточного уровня тормозной жидкости

Бортовой компьютер на ВАЗ 2107 инжектор

Штат, кстати, не единственная модель БК, которую можно установить на автомобиль с двигателем 21074, но начнем мы все-таки с него, как с официально разработанного под крылом автозавода . Официально завод декларирует устройство, как предназначенное для установки вместо заглушки кнопки. Что ж, неплохая альтернатива, посмотрим, что оно может кроме своей основной заявленной функции.

Видеоурок по установке бортового компьютера в ВАЗ 2107

Прибор полностью совместим с контроллерами Январь версий от 5.1 до Январь 7.2, а также Ителма, Автелм 73 под Евро3, но не предназначен для работы с контроллерами Бош, которые установлены на девятках. Поэтому Штат 2107×1 работает только с инжекторным семерочным мотором. Разобраться с прибором довольно просто. У него всего две кнопки и три цифры. Как для заглушки — лучше не придумаешь. Но кроме этого, прибор имеет целых 30 функций. На некоторых, самых полезных, есть смысл остановиться подробнее.

Расход топлива ВАЗ 2107 инжектор

Моторы с распределенным впрыском топлива расходуют на 5-7% меньше топлива и соответствуют экологическим нормативам вплоть до Евро-3 за счет регулировки состава смеси электронным контроллером. Система впрыска отличается упрощенной схемой (например, не предусмотрен датчик детонации). В зависимости от года выпуска машины, используются элементы как импортного, так и отечественного производства.

… об инжекторных версиях

Инжекторы начали устанавливать в начале 90-х гг. на автомобили, поставлявшиеся на экспорт, а к 2006 г. был завершен выпуск карбюраторных версий.

Двигатель 1.5 л

На ВАЗ-2107 встречается 1,5-литровый мотор с системой впрыска топлива, удовлетворяющий нормативам Евро-2. Автомобили выпускались небольшими партиями, а затем серийно стала производиться модификация с инжекторным агрегатом объемом 1,6 л.

При исправной системе подачи топлива расход в городском трафике составляет 11 л, при резких разгонах или в зимнее время параметр увеличивается на 1-2 л. На загородной трассе автомобиль сжигает около 8 л бензина (при частичной загрузке салона и скорости до 100 км/ч).

Лада ВАЗ-2107 инжектор

Расход топлива ВАЗ 2107 1.6

Моторы объемом 1,6 л с распределенным впрыском бензина стали устанавливаться на автомобили ВАЗ-2107 с начала 2000-х гг. Средний расход в городских условиях составляет 10-10,5 л. Завод рекомендует использовать бензин с октановым числом от 95 единиц. На трассе двигателю требуется от 7 до 8,5 л топлива (при скорости 90 и 120 км/ч соответственно). В комбинированном цикле расход топлива ВАЗ-2107 8,5 л горючего на 100 км пути. Запас хода при полностью заправленном 39-литровом баке не превышает 450-470 км.

двигатель 1.7 л

Мотор с увеличенной мощностью и одноточечным впрыском GM стал устанавливаться на экспортные модификации ВАЗ-2107 в начале 90-х гг. Часть из них попала на внутренний рынок России. В городе автомобилю требуется от 10 л топлива. Расход зависит от температуры воздуха и плотности потока. На загородном шоссе при частичной загрузке салона и скорости до 100 км/ч можно уложиться в 7,5 л.

… о расходе топлива

Владельцы машин с пробегом более 150 тыс. км сталкиваются с увеличением затрат горючего на 30-40%, связанным с износом поршневой группы и поломками дроссельного узла и форсунки.

Обслуживание инжектора

Поскольку инжекторная система питания достаточно сложная, то в процессе эксплуатации автомобиля возникает необходимость устранения сбоев и отказов. Обслужить автомобиль можно своими руками, если иметь подробную схему. В частности, системы управления двигателем:

Электросхема электрических соединений ЭСУД ВАЗ 21074

Для поиска неисправностей требуется:

наличие электронных тестеров (их цена невелика – следует обязательно купить);
переходников, через которые тестер подключается к диагностическому разъему.

Сравнивая результаты замеров с рабочими параметрами, легко можно определить электрическую цепь, работающую с отклонениями. А уже затем при ее анализе обнаружить и неработающее устройство: датчик или проводку.

Технические характеристики ВАЗ 2107

Модификации ВАЗ 2107

LADA-2107 (двигатель 2103, 1,5 л, 8 кл., карбюратор)

LADA-21072 (двигатель 2105, 1,3 л (1290 см3), 8 кл., карбюратор, ременный привод ГРМ)

LADA-21073 (двигатель 1,7 л (1689 см3), 8 кл., моновпрыск — экспортная версия для европейского рынка)

LADA-21074 (двигатель 2106, 1,6 л (1569 см3), 8 кл., карбюратор)

LADA-21070 (двигатель 2103, 1,5 л, 8 кл., карбюратор)

LADA-2107-20 (двигатель 2104, 1,5 л, 8 кл., распределенный впрыск, Евро-2)

LADA-2107-71 (двигатель 1,4 л., 66 л.с. двигатель 21034 под бензин А-76, версия для Китая)

LADA-21074-20 (двигатель 21067-10, 1,6 л, 8 кл., распределенный впрыск, Евро-2)

LADA-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., распределенный впрыск, Евро-3)

LADA-210740 (двигатель 21067, 1,6 л, 53кВт/72,7л.с. 8 кл., инжектор, катализатор) (2007 г.в.)

LADA-21075 (двигатель 1,5 л, (1524 см3 — 75 л.с. и 1524 см3 — 65 л.с.), 1982 — 2012 г.в.)

LADA-21077 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ременный привод ГРМ — экспортная версия для Великобритании)

LADA-21078 (двигатель 2106, 1,6 л, 8 кл., карбюратор — экспортная версия для Великобритании)

LADA-21079 (роторно-поршневой двигатель 1,3 л, 140 л.с., изначально создана для нужд МВД и КГБ)

LADA-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., центральный впрыск)

Эксплуатационные характеристики ВАЗ 2107 семерка

Максимальная скорость: 155 км/ч Расход топлива на 100км по городу: 8.9 л Объем бензобака: 39 л Снаряженная масса автомобиля: 1030 кг Допустимая полная масса: 1430 кг Размер шин: 175/70 SR13

Характеристики двигателя

Расположение: спереди, продольно Объем двигателя: 1450 см3 Мощность двигателя: 71 л.с. Количество оборотов: 5600 Крутящий момент: 104/3400 н*м Система питания: инжектор Турбонаддув: нет Газораспределительный механизм: OHC Расположение цилиндров: Рядный Количество цилиндров: 4 Диаметр цилиндра: 76 мм Ход поршня: 80 мм Степень сжатия: 8.5 Количество клапанов на цилиндр: 2 Рекомендуемое топливо: АИ-92

Тормозная система

Передние тормоза: Дисковые Задние тормоза: Барабанные

Рулевое управление

Тип рулевого управления: Червячный редуктор Усилитель руля: нет

Трансмиссия

Привод: Задний Количество передач: механическая коробка — 5 Передаточное отношение главной пары: 3.9

Подвеска

Передняя подвеска: Двойной поперечный рычаг Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан Количество дверей: 4 Количество мест: 5 Длина машины: 4128 мм Ширина машины: 1620 мм Высота машины: 1435 мм Колесная база: 2424 мм Колея передняя: 1365 мм Колея задняя: 1321 мм Дорожный просвет (клиренс): 170 мм Объем багажника: 325 л

Производство

Год выпуска: с 1982 по 2012

Размеры ВАЗ 2107

Технические характеристики ВАЗ 21074

Для ВАЗ 21074 инжектор присущи свои технические характеристики, определяющие его работу. Тип кузова автомобиля – седан с 4 дверями и 5 посадочными местами. Грузоподъемность автомобиля 400 кг. Вес багажа на крыше должен быть не более 50 кг. Клиренс авто в среднем составляет 16,4 см. А вот минимальное его значение составляет 9 см до нейтрализатора, что нужно учитывать при езде по некачественным дорогам. Максимальная скорость этого авто составляет до 150 км/ч. Разгон до 100 км/ ч осуществляется за 16-19 секунд.

Двигатель ВАЗ 21074 инжектор является рядным четырехцилиндровым с диаметром цилиндра 7,9 см и ходом поршня 8 см. Система питания с распределенным впрыском. Мощность двигателя 73,6 л. с. при рабочем объеме 1,6 литра и 5000 об/мин. Относительно трансмиссии ВАЗ 21074 инжектор технические характеристики можно выделить следующие. В авто установлена механическая 5-ступенчатая коробка передач. Машина с задним приводом.

Ходовая часть авто представлена двумя подвесками передней подвеской независимой на двух рычагах и задней зависимой подвеской (с жесткой балкой). Дорожный просвет у этого автомобиля на высоком уровне, еще бы, это ж российский автомобиль. Тормозная система представлена передним дисковым тормозным механизмом и задним барабанным механизмом.

В целом характеристики ВАЗ 21074 инжектор говорят о том, что автомобиль неплох и сможет долго прослужить своему владельцу. Он надежный в эксплуатации, но говорить о значительной экономичности двигателя не получится, так как расход топлива в среднем составляет 6,8-9,6 литра на 100 км в зависимости от характера езды.

Основные характеристики модели

В большом модельном ряде «Жигулей» автомобиль ВАЗ-21074 стоит особняком. Мощный двигатель с рабочим объёмом 1569 см 3 давал ему право в то время считаться самым быстрым заднеприводным седаном, сошедшим с конвейера Волжского автомобильного завода.

На первых моделях седьмой серии двигатель был аналогичен 5-й модели. Только немного позднее стали устанавливать более мощный мотор от не менее популярного автомобиля ВАЗ-2106.

Дорожный просвет машины составляет 17,5 см. Установленные шины имеют внешний радиус 165 мм. Объём багажного отсека – 355 литров. Полная снаряженная масса автомобиля составляет 1430 кг. Максимальная скорость – 150 км/час. За 16 секунд автомобиль разгоняется до сотни. Топливный бак в 39 литров позволяет хранить запас топлива на 400 км в городском режиме.

Тормозная система не изменялась и досталась модели от прототипа – ВАЗ 2105. Изначально эти автомобили были практически идентичны, но, тем не менее, имели определенные отличительные особенности, а именно:

форма капота и багажника;
радиаторная решётка;
задние фары;
бамперные хромированные накладки.

В эксплуатации автомобиль зарекомендовал себя неприхотливостью, а стоимость запасных частей находится в доступном ценовом сегменте. Данный аспект является одним из основных факторов, положительно влияющих на выбор покупателя (в пользу ВАЗ-21074). Технические характеристики узлов и агрегатов мы рассмотрим более подробно ниже.

Преимущества и недостатки ВАЗ 2107i

Преимущества

С внедрением инжекторных силовых установок на ВАЗ 2107 автолюбители, несомненно, почувствовали положительную разницу по сравнению с карбюраторными моторами:

расход бензина уменьшился, мощность стала больше при одинаковом объеме двигателей, соответственно, кпд выше за счет более качественного смесеобразования;
при помощи бортового компьютера достигнуты стабильная и ровная работа на холостом ходу, легкий запуск двигателя при отрицательных температурах;
система зажигания неприхотлива, не требует частой настройки и профилактики (отсутствие движущихся частей и контактов);
в системе выхлопа установлен катализатор, контролирующий уровень вредных выхлопных газов, эти данные используются ЭБУ для корректировки приготовления топливно-воздушной смеси оптимальной пропорции (меньше загрязняет внешнюю среду);
не производится ручное регулирование системы газораспределения, для этого существуют гидронатяжитель цепи и гидрокомпенсаторы зазоров клапанов. Двигатель стал тише работать;
возможность установки газового оборудования последнего поколения.

Недостатки

Наряду с достоинствами всегда имеются недостатки, также и в случае с инжекторной «Ладой» седьмой модели. Вот несколько из них в сравнении с карбюраторными аналогами:

в связи с размещением дополнительного оборудования в подкапотном пространстве двигательного отсека затруднен доступ к некоторым узлам и механизмам;
катализатор очень уязвим, он установлен под днищем кузова, где небольшой просвет и его легко можно повредить при езде по бездорожью и дорогам с глубокой колеей;
наличие форсунок требует высококачественный бензин, иначе грозит засорением топливной системы;
при поломке системы топливоподачи требуется ремонт на станции технического обслуживания, где имеется специальное оборудование и специалисты.

Обзор модели ВАЗ-21074 инжектор

Начало серийного выпуска автомобилей ВАЗ-21074 датировано 1982 годом, когда с конвейера Волжского автозавода сошли первые экземпляры этой модели. На тот момент машина была оборудована карбюраторной системой питания: инжектор на ВАЗ-21074 появился лишь в 2006 году. Преимущества инжекторного способа подачи топлива уже ни для кого не являются откровением, и после того, как эта система была реализована на ВАЗ-21074:

двигатель начал лучше заводиться в условиях отрицательных температур, не требуя длительного прогрева;
на холостых оборотах мотор стал работать более плавно и тихо;
уменьшился расход топлива.

Инжекторная версия ВАЗ-21074 пришла на смену карбюраторной в 2006 году

К недостаткам ВАЗ-21074 следует отнести:

низкое расположение катализатора выхлопной трубы, что увеличивает риск повреждения этой недешёвой детали;
труднодоступность некторых деталей и датчиков, которая явилась следствием того, что кузов старого типа не был рассчитан на инжекторную систему — в карбюраторной версии места под капотом гораздо больше;
низкий уровень шумоизоляции, что снижает степень комфортабельности автомобиля.

Наличие компьютерного блока управления позволяет своевременно реагировать на возникновение неисправностей, т. к. сигнал о поломке сразу подаётся на панель приборов. Используемая в ВАЗ-21074 схема управления работой двигателя и его систем позволяет контролировать состав топливной смеси, включать и выключать топливный насос с помощью электроники, осуществлять непрерывный контроль всех узлов и механизмов.

Схема управления ВАЗ-21074 позволяет своевременно реагировать на неисправности систем и механизмов

В состав схемы управления входят:

Колодка диагностики мотора;
Тахометр;
Лампа контроля неисправностей системы управления;
Датчик дроссельной заслонки;
Дроссельная заслонка;
Вентилятор радиатора охлаждения;
Реле вентилятора;
Блок управления;
Катушка зажигания;
Датчик скорости;
Сеча зажигания;
Датчик температуры;
Датчик коленвала;
Реле бензонасоса;
Топливный бак;
Бензонасос;
Клапан перепускной;
Клапан предохранительный;
Клапан гравитацинный;
Топливный фильтр;
Клапан продувки адсорбера;
Труба приёмная;
Кислородный датчик;
Аккумулятор;
Замок зажигания;
Главное реле;
Форсунка;
Регулятор давления топлива;
Регулятор холостого хода;
Воздушный фильтр;
Датчик расхода воздуха.

Табличку с идентификационными данными автомобиля ВАЗ-21074 можно найти на нижней полке коробки воздухоприёмника, которая расположена под капотом у лобового стекла, ближе к пассажирскому сидению. Рядом с табличкой (1) выбит VIN (2) — идентификационный номер машины.

Табличку с идентификационными данными автомобиля ВАЗ-21074 можно найти на нижней полке коробки воздухоприёмника

Паспортные данные на табличке представляют собой:

Номер для запчастей;
Завод-изготовитель;
Указание соответствия и номер одобрения типа ТС;
Идентификационный номер;
Модель силового агрегата;
Максимально допустимое усилие на переднюю ось;
Предельно допустимая нагрузка на заднюю ось;
Версия исполнения и комплектация;
Максимальный разрешённый вес транспортного средства;
Максимальный разрешённый вес с прицепом.

Буквенно-цифровые символы на номере VIN означают:

первые три цифры — код завода-производителя (в соответствии с международными стандартами);
следующие 6 цифр — модель ВАЗ;
латинская буква (или цифра) — год выпуска модели;
последние 7 цифр — номер кузова.

Номер VIN можно увидеть также в багажнике на соединителе арки левого заднего колеса.

Номер VIN можно увидеть также в багажнике на соединителе арки левого заднего колеса

ВАЗ 21074 карбюратор — обзор модели

«Седьмая» серия ВАЗ вышла с заводского конвейера в 1982 году. «Семёрка» являлась версией «люкс» предыдущей модели ВАЗ 2105, которая, в свою очередь, была разработана на базе автомобиля Fiat 124. То есть можно говорить о том, что корни отечественного автомобилестроения уходят в итальянский автопром.

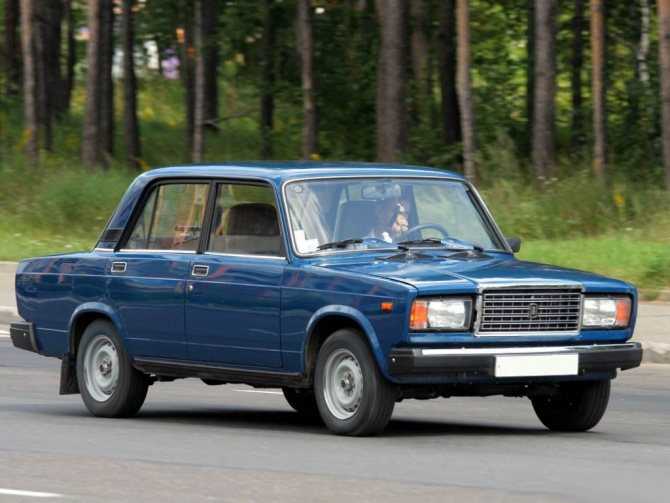

Одна из самых массовых моделей АвтоВАЗа — это 21074

Где находятся номер кузова и номер двигателя

Любой автомобиль, выпускаемый на Волжском автозаводе, в обязательном порядке получает несколько идентификационных номеров. Так, главнейшими из них считаются номер кузова и номер мотора.

Номер двигателя — это своего рода паспорт конкретной модели, ведь по нему можно идентифицировать машину и проследить всю историю «четвёрки» с самого начала. Номер двигателя на ВАЗ 21074 выбивается на левой стенке блока цилиндров, сразу же под трамблёром.

Данные выбиваются на металле шаблонными цифрами

Все остальные паспортные данные автомобиля можно найти на алюминиевой табличке, расположенной на нижней полочке коробки воздухопритока. Здесь выбиваются следующие параметры:

наименование модели;
номер кузова (индивидуальный для каждого ВАЗ);
модель силового агрегата;
информация по массе транспортного средства;
вариант исполнения машины (комплектация);
маркировка основных запасных частей.

Табличка с основными данными на авто крепится на все модели ВАЗ на коробке воздухопритока

Описание конструкции

описание конструкции двигателя ваз 2107

В зависимости от модификации на автомобиль ваз 2107 может быть установлен один из четырех двигателей: 2103, 2104 (объемом 1,5 л) или 2106, 21067 (объемом 1,6 л).

Двигатель автомобиля ваз 2107

— бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный, с верхним расположением распределительного вала. Двигатели 2103 и 2106 — карбюраторные, а двигатели 2104 и 21067 — с распределенным впрыском топлива.

Двигатель 2104 создан на базе двигателя 2103, поэтому блок цилиндров, шатунно-поршневая группа, привод газораспределительного механизма и коленчатый вал имеют одинаковую конструкцию и размеры.

Двигатель 21067 создан на базе двигателя 2106. Так как двигатели 21067 и 2104 имеют разные диаметры цилиндров, то и поршни с кольцами соответственно не взаимозаменяемы. Детали привода газораспределительного механизма и коленчатые валы этих двигателей идентичны.

На крышке привода распределительного вала инжекторных двигателей выполнены кронштейны для установки датчика положения коленчатого вала.

Двигатели автомобилей ваз 2107, оснащенные системой впрыска, соответствуют нормам токсичности отработавших газов ЕВРО II. Распределенный впрыск топлива с системой улавливания паров топлива и каталитическим нейтрализатором позволяет понизить расход топлива и облегчить запуск двигателя на автомобиле ваз 2107 в холодную погоду.

Система зажигания двигателей 2104 и 21067 включена в систему управления. Функции распределителя зажигания на автомобиле ваз 2107 выполняет электронный блок управления двигателем.

Блок цилиндров

— отлит из высокопрочного чугуна. Цилиндры двигателя растачиваются в блоке и хонингуются. По диаметру цилиндры подразделяются на 5 классов через 0,01 мм и маркируются на нижней плоскости блока буквами А, В, С, D и Е. Цилиндры расположены вертикально в один ряд.

Коленчатый вал

двигателя автомобиля ваз 2107, отлитый из высокопрочного чугуна, установлен в нижней части блока цилиндров на пяти опорных шейках. Коленчатый вал вращается в сталеалюминиевых вкладышах, на стальную основу нанесен слой алюминиевооловянного сплава. Отверстия под коренные подшипники обрабатываются совместно с крышками подшипников, поэтому крышки подшипников — невзаимозаменяемые.

На наружных поверхностях крышек коренных подшипников выполнены метки, соответствующие их порядковому номеру (отсчет от переднего конца коленчатого вала). Для предотвращения осевого перемещения коленчатого вала в проточках его задней опоры установлены два упорных полукольца — сталеалюминиевое и металлокерамическое. В крышке привода распределительного вала установлен передний сальник коленчатого вала, «работающий» по наружной поверхности шкива. Задний сальник коленчатого вала запрессован в держатель, крепящийся к блоку цилиндров, и «работает» по поверхности фланца коленчатого вала. В задний торец коленчатого вала запрессован передний подшипник первичного вала коробки передач.
