Как проверить катушку зажигания ваз 2108

Сравнение результатов измерений с нормированными значениями

После проверки и определения уровня сопротивления двух категорий обмоток все полученные показания необходимо сравнить с нормативными параметрами, установленными заводом-изготовителем. Тщательный осмотр двойной детали – более сложная задача. Первичная в элементах такого плана подключается непосредственно к разъему.

Фото: drive2.com

Стандартная схема двойной катушки несколько отличается от обычной и знание ее необходимо в процессе проверки первичной обвивки. Вторичная же прозвонится без проблем. Для этого нужно подключить тестер к паре высоковольтных кабелей.

Как проверить на искру

Преимуществом диагностики элемента «искровым» методом является возможность обнаружения неисправности практически при любых условиях. Для выполнения этой работы понадобится:

Свечной ключ.
Свеча.
Плоскогубцы.

Диагностика проводится в следующей последовательности:

Снять наконечник высоковольтного провода со свечи первого цилиндра и подсоединить его к заранее подготовленной свече, к юбке которой должна быть подключена «масса».
Попробовать завести автомобиль, повернув ключ зажигания (рекомендуется использовать для этой операции помощника).
Проверить, есть ли искра между электродами.

Если искры нет или она желтоватая и слабая, возможно неисправность в СЖ, в том числе и в катушке.

Таким способом можно узнать только о состоянии элемента, но если между электродами нет искры, причиной этого может быть обрыв проводки или выход из строя других важных элементов системы.

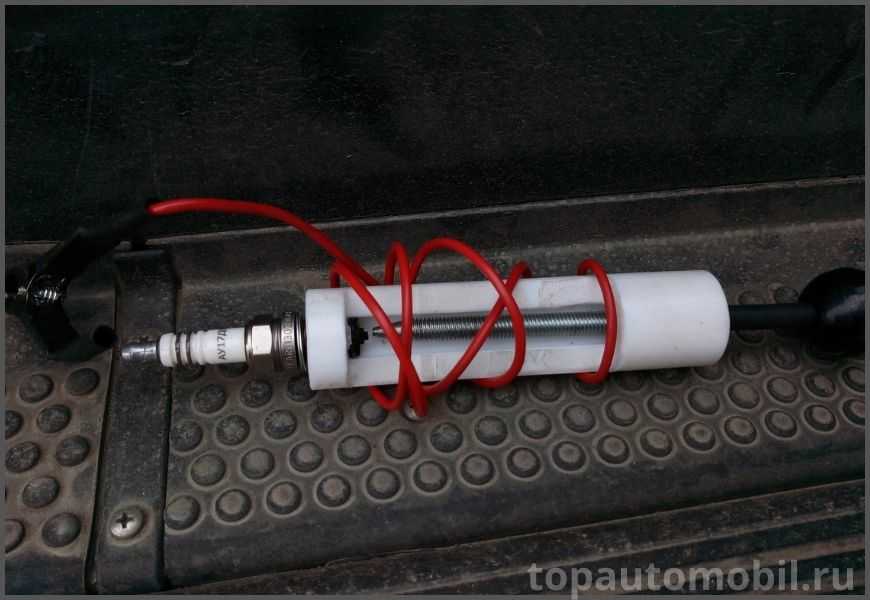

Метод искры в шприце

Оригинальное по конструкции приспособление для проверки катушки можно сделать из медицинского шприца объемом 20 см³. Кроме этой детали потребуется одножильный изолированный медный провод диаметром не менее 1 мм и пистолет с термоклеем. Чтобы изготовить самодельное устройство необходимо:

Вскрыть шприц и ровно посередине поршня установить очищенный от изоляции медный провод. Для этой цели можно нагреть медь и разогретым металлом прожечь основание поршня (предварительно необходимо снимать резиновый уплотнитель). В резинке также делается прокол ровно посередине. Затем этот мягкий уплотнитель устанавливается обратно в поршень, а провод прикрепляется к подвижной части шприца термоклеем.
Не устанавливая поршень в шприц, у медицинского изделия обрезается носик и делается также в середине отверстие, диаметр которого будет достаточен для вкручивания длинного тонкого шурупа.
Вкрутить в отверстие шуруп, предварительно смазав его эпоксидной смолой.
После застывания клея поршень устанавливается в шприц.

Фото: drive2.com

Используется самодельный прибор следующим образом:

Кабель, выходящий из шприца, необходимо подключить к минусовой клемме аккумулятора (рекомендуется использовать разъем типа «крокодил»).
Установить самодельный диагностический прибор той стороной, где находится шуруп в высоковольтный провод, идущий от катушки зажигания.
Выдвинуть поршень от дна шприца на 1 – 7 мм. Чем более мощный двигатель установлен на автомобиль, тем больший искровой промежуток можно выставить в самодельном приборе.
Провернуть коленвал несколько раз.

При исправной запчасти между проводом внутри поршня и головкой шурупа будут проскакивать искры. По качеству разряда можно будет судить о состоянии высоковольтного трансформатора. При искрах желтоватого оттенка, которые могут образовываться только при близком расположении контактов, можно диагностировать неисправность детали.

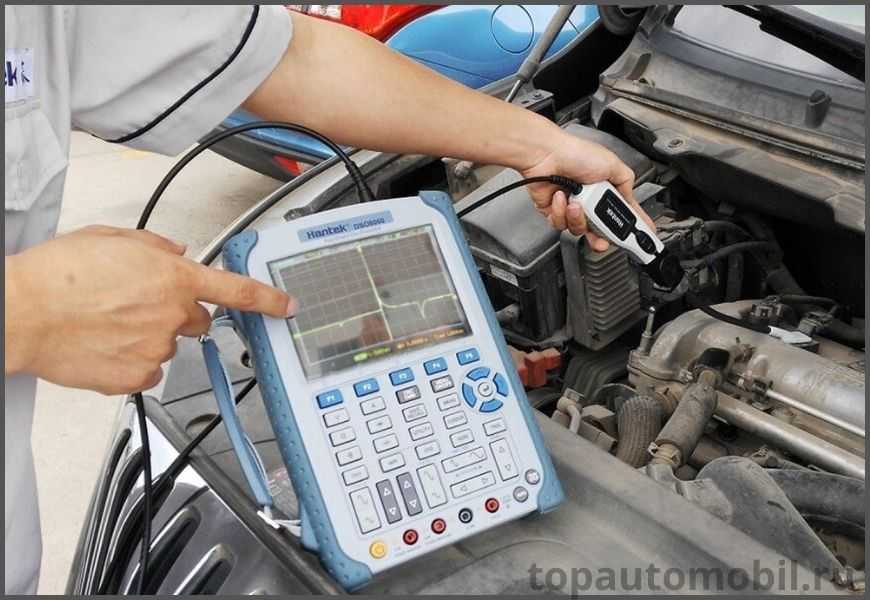

Как проверить катушку зажигания осциллографом

Не у каждого автомобилиста есть под рукой осциллограф, но если есть возможность пользоваться этим прибором, то с его помощью можно качественно проверить катушку зажигания. Если машину можно завести, то лучше провести диагностику в динамике. Сняв график напряжения в различных режимах работы двигателя, можно выявить «неполадки» в работе электрической части.

Осциллограф

С помощью осциллографа можно обнаружить межвитковые замыкания и утечку тока на массу, что практически невозможно сделать другими методами.

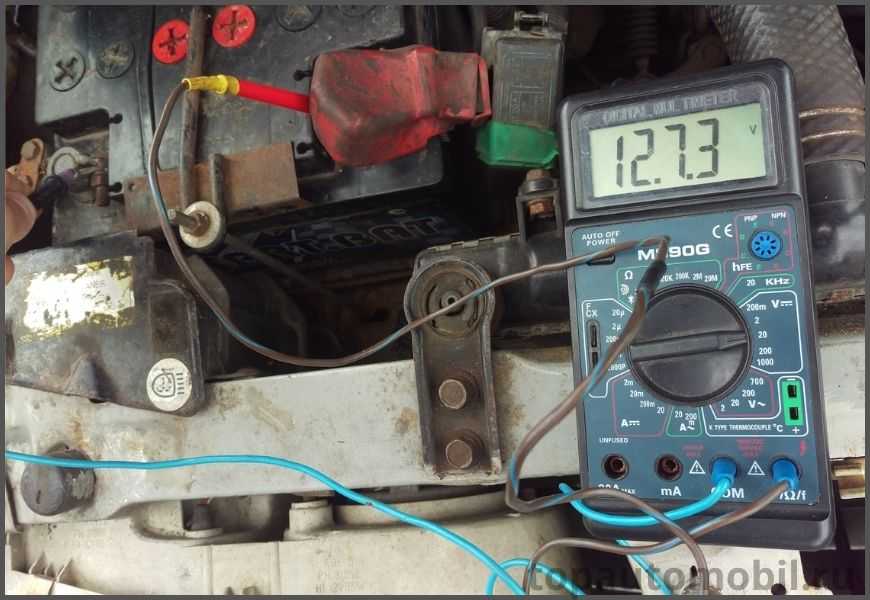

Проверка питающего напряжения

Для проверки питающего напряжения катушки зажигания нам понадобится отключить топливный насос. Это нужно для того, чтобы двигатель не запускался во время проверки. Для этого находим и отключаем предохранитель бензонасоса.

Далее, отключаем питающий разъем с катушки зажигания. Берем канцелярскую скрепку, делаем из нее два проводника и вставляем в фишку питающего разъема. Подключаем мультиметр, лучше использовать зажимы типа «крокодил». Мультиметр в режиме постоянное напряжение (DC).

Теперь просто включите зажигание. Мультиметр должен показывать 0 вольт. Далее пытаемся завести двигатель, он не запустится, т. к. бензонасос отключен. В это время на катушки зажигания будет приходить пульсирующее напряжение 0-12 В. Это должно отображаться в показаниях мультиметра.

Если напряжение на разъем не приходит, нужно проверить проводку и разъемы на предмет повреждений и коррозии. После всех измерений подключите обратно предохранитель топливного насоса.

После того, как вы найдете неисправную катушку зажигания, просто замените ее на новую. Никаких дополнительных действий не требуется.

Благодарю за важную информацию по невозможности замера сопротивления во вторичной обмотке с высоковольтным диодом . Странно ,что практически все пользователи сетей интернета , утверждают , что вторичная катушка со встроенным высоковольтным диодом проверяется в режиме замера сопротивления , в результате чего и определяется сопротивление вторичной катушки . Исходя из этой информации мне пришлось купить четыре индивидуальных катушки . И напрасно . Поскольку и у новых катушек определить сопротивление вторичной обмотки не удалось .

Для проверки работоспособности катушки зажигания сбрасываем давление в системе питания двигателя (см. «Сброс давления топлива в системе питания») и не устанавливаем на место предохранитель топливного насоса. Снимаем с двух свечей зажигания (обслуживаемых проверяемой частью катушки) наконечники высоковольтных проводов и вставляем в них заведомо исправные свечи зажигания.

Соединяем резьбовые части свечей, обмотав их оголенным многожильным медным проводом.

Во избежание поражения током при проворачивании коленчатого вала стартером не прикасайтесь руками к свечам зажигания и наконечникам высоковольтных проводов. Помощник, переведя ключ в замке зажигания в положение III, проворачивает коленчатый вал. При исправных свечах зажигания, высоковольтных проводах, катушке зажигания и ее цепях между электродами свечей должны регулярно проскакивать искры. Если это не так — необходимо проверить цепи питания и управления катушкой. Для проверки цепи питания катушки отсоединяем от нее колодку жгута проводов системы управления двигателем…

…и подсоединяем один щуп тестера к «массе» двигателя, а другой к среднему выводу колодки жгута проводов (к которому подходит зеленый с красной полосой провод). При включенном зажигании прибор должен зафиксировать напряжение, равное напряжению на выводах аккумуляторной батареи. Если напряжение отсутствует, проверяем целостность предохранителя «F34», а также исправность цепи (обрыв или замыкание на «массу») между выводом 2 колодки системы управления двигателем и выводом колодки, которая подсоединяется к контактной части замка зажигания. Для проверки цепи управления катушкой зажигания используем пробник с лампой мощностью 1,2 Вт.

Подсоединяем щупы пробника к выводам 1 и 2 колодки жгута проводов управления обмоткой катушкой зажигания. При исправных цепях управления и питания катушки зажигания во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать. В противном случае проверяем цепи между выводами катушки зажигания и выводами колодки жгута проводов ЭБУ. Для проверки питания второй части катушки пробник подсоединяем к выводам 2 и 3. Если цепи питания и управления катушкой зажигания исправны, но при проверке на свечах нет искры (см. выше), то следует проверить саму катушку. Для проверки катушки зажигания следует замерить сопротивление…

…первичной (1-2 Ом)…

…и вторичной (8-9 кОм) обмоток. При отсутствии искры на свечах следует также проверить исправность высоковольтных проводов. Изоляция и наконечники проводов не должны иметь повреждений, а сопротивление колебаться в диапазоне от 1,7 до 4,0 кОм в зависимости от длины провода.

Я хочу попросить по возможности скинуть в комментах показания ваших катушек, дабы сделать хоть какую то статистику по данному вопросу. Еще хотелось бы узнать показания на умершей катушке(если у кого то такие имеются)

Проверка

Если вы заметили признаки неполадки катушки зажигания, либо пришлось столкнуться с ситуацией, когда движок «умер», обязательно проверьте состояние данного элемента.

По мере проверки вы сможете определить, что стало причиной отказа катушки и как эти неполадки можно устранить.

Как же проверить устройство? Инструкция не сложная, с ней справится и новичок.

Для начала проверим состояние узла, после чего проверим на правильность сопротивлением непосредственно самой катушки.

Если движок не удается запустить, убедитесь, что сама катушка вообще подает искру. Для этого из трамблера извлекается центральный провод и к нему подключается запасная свеча зажигания.
Возьмите теперь свечу плоскогубцами и положите металлическим корпусом на прерыватель или двигатель.
Если при кручении стартера двигателя искра не появилась, в системе зажигания произошел сбой.
Так что проверьте питание на катушку, точнее его наличие. Для этого потребуется мультиметр. Одна клемма соединяется с контактом Б на катушке, а вторая идет на массу. Включите зажигание. Если напряжение отсутствует, виновником является замок зажигания.
Можно запустить мотор в аварийном режиме. Для этого плюс от АКБ кидается на контакт Б катушки.

Если напряжение идет, а искры нет, проверьте, цела ли первичная обмотка. Для этого от катушки отсоединяют боковые низковольтные провода и мультиметром выполняются замеры сопротивления. Потом проверяется вторичная обмотка.

Об этой процедуре расскажем более подробно.

Проверка

Катушка зажигания

Как же проверить устройство? Инструкция не сложная, с ней справится и новичок.

Если движок не удается запустить, убедитесь, что сама катушка вообще подает искру. Для этого из трамблера извлекается центральный провод и к нему подключается запасная свеча зажигания.
Возьмите теперь свечу плоскогубцами и положите металлическим корпусом на прерыватель или двигатель.
Если при кручении стартера двигателя искра не появилась, в системе зажигания произошел сбой.
Так что проверьте питание на катушку, точнее его наличие. Для этого потребуется мультиметр. Одна клемма соединяется с контактом Б на катушке, а вторая идет на массу. Включите зажигание. Если напряжение отсутствует, виновником является замок зажигания.
Можно запустить мотор в аварийном режиме. Для этого плюс от АКБ кидается на контакт Б катушки.

катушка зажигания

Об этой процедуре расскажем более подробно.

Мультиметр для проверки

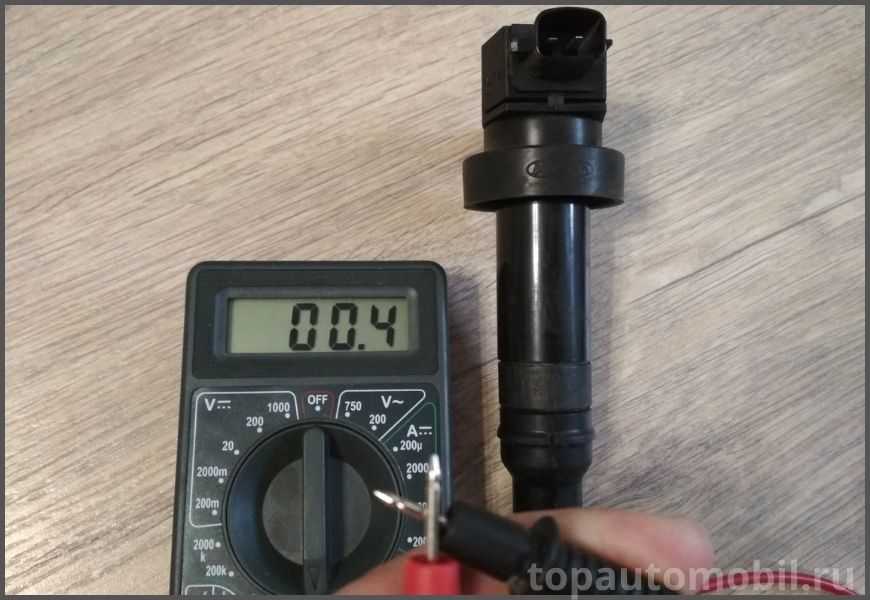

Проверка сопротивлений катушки

Обесточьте свой автомобиль. Для этого достаточно отсоединить минусовую клемму от аккумуляторной батареи.
Отсоедините все провода и выводы, идущие на катушку и от нее.
Обязательно вооружитесь необходимыми инструментами и тестером. Универсальный мультиметр или омметр вполне подойдут.
Сделайте замеры на первичной обмотке. Для этого щупы тестера нужно подключить к низковольтным клеммам, расположенным по краям катушки. Не забудьте перед этим зачистить клеммы от скопившейся грязи, следов окисления. Наверняка они образовались за время эксплуатации автомобиля.
Запишите данные.
Теперь проверяются сопротивления вторичной обмотки. Чтобы это сделать, нужно один щуп омметра перекинуть на клемму Б катушки, а второй — на высоковольтник.
Отметьте получившиеся результаты.
Последний этап проверки подразумевает замеры сопротивления изоляции на массу. Чтобы сделать это, вам нужно один вывод вашего тестера подключить к массе (это корпус катушки зажигания), а второй поочередно подключить ко всем трем выводам — паре низковольтных выводов и одному высоковольтному, расположенному посередине устройства. Если катушка исправна, тогда во всех трех случаях измерения вы получите сопротивление не менее 50 Ом.
Сверьтесь с таблицей по записанным ранее данным.

[media= https://www.youtube.com/watch?v=2F4BDExybgs]

Тип катушки	Обмотка	Показатели сопротивления
3122.3705	Первичная обмотка	0,43 Ом +/- 0,04 Ом
8352.12	0,42 Ом +/- 0,05 Ом
3122.3705	Вторичная обмотка	4,08 Ом +/- 0,40 Ом
8352.12	5,00 Ом +/- 1,00 Ом

Измеряем сопротивление катушки зажигания

Ремонт

На самом деле единственный способ отремонтировать неисправную катушку зажигания на карбюраторном или инжекторном ВАЗ 2109 — это заменить устройство.

Тут нужно лишь выбрать, какой элемент заменит вашу старую катушку.

МЗАТЭ-2. Это стандартная катушка, которой оснащались с завода все ВАЗ 2109. Стоит около 600 рублей, служит неплохо;
Отличный альтернативный вариант, отличающийся надежностью, долговечностью и эффективностью в работе. Но стоит уже около 1800-2000 рублей;
Валео. Нечто среднее между заводским и бошевским вариантом, имеющий хорошие характеристики и положительные отзывы. Сегодня такая катушка стоит в среднем 1500 рублей.

Катушка — важнейший элемент системы зажигания, при выходе из строя которого вы можете забыть про поездки по своим делам.

Как проверить катушку зажигания: 3 проверенных способа

Загрузка …

Признаки неисправностей

Признаков неисправностей катушки зажигания достаточно немного из-за того, что прибор конструктивно прост.

Также нужно учитывать, что все перечисленные симптомы могут происходить из-за поломки и других деталей.

Но в любом случае нужно проверить катушку зажигания при появлении следующих ситуаций:

В случае резкого нажатия на педаль газа происходит провал работы двигателя.
Зимой остывший двигатель «троит», но проблема пропадает после его прогрева.
Мотор «троит» постоянно, со временем проблема только ухудшается.
Двигатель начинает работать нестабильно, если погода излишне влажная, в сухую симптом не наблюдается.

Если автомобиль оснащен ЭБУ, то при неисправной катушке на панели приборов загорается контрольная лампа Check Engine.

Однако и в этом случае сигнал не означает проблемы именно с катушкой. Виноватыми в неисправности системы зажигания могут быть неисправная свеча, высоковольтный провод и другие элементы, поэтому проверять нужно всю цепочку.

Диагностический сканер в таких случаях показывает ошибку P0363.

Как проверить катушку зажигания (ИКЗ) своими руками

Машина дергается, пропала тяга, чувствуется вибрация или двигатель троит, все это является симптомами неправильной работы индивидуальной катушки зажигания (ИКЗ). Другие признаки неисправности катушки зажигания — наличие ошибок 0301, 0302, 0303 и 0304, указывающие на пропуски воспламенения в одном из цилиндров. Рассмотрим несколько простых способов, как проверить катушку зажигания своими руками.

Стоит отметить, что процесс проверки ИКЗ на современных автомобилях Лада (XRAY, Веста, Ларгус, Гранта, Калина и Приора) не имеет существенных отличий. Все действия выполняются аналогично.

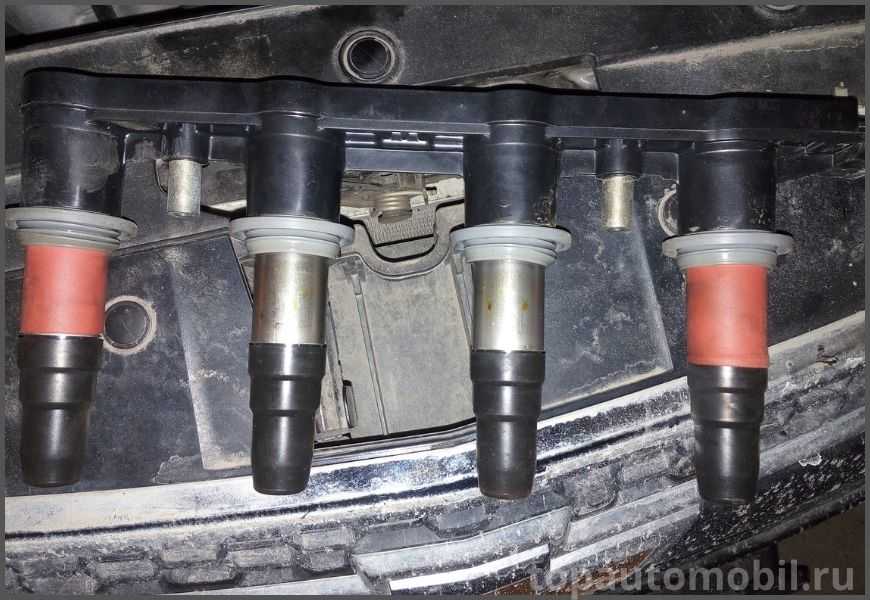

Типы и особенности конструкции катушек зажигания

Катушка зажигания, называемая модулем, присутствует во всех современных системах зажигания: контактные, бесконтактные и электронные. Ее назначение – преобразовывать низковольтный бортовой ток, поступающий от аккумулятора автомобиля, в высоковольтный. Высокое напряжение вызывает искру на электродах свечей, которая воспламеняет топливно-воздушную смесь (ТВС).

В зависимости от особенностей конструкции различают три вида:

индивидуальные;
классические с общей конструкцией;
сдвоенные.

У всех трех видов конструкция похожа, есть только некоторые отличия. Поэтому, выяснив, как проверить катушку зажигания, можно применять эти знания для всех видов. Можно изготовить прибор для проверки своими руками (автор видео Автоэлектрика ВЧ).

В конструкцию классического модуля входит первичная обмотка, внутри которой находится вторичная. У каждой из обмоток есть два вывода. На первичную подается электропитание от электросети. На вторичной один вывод является высоковольтным и считается выходным, а второй соединяется с первичной обмоткой. Вся конструкция размещается в герметичном корпусе, на крышку которого выведены все выводы.

У сдвоенного модуля два сердечника. Один является внутренним, находится в обмотке, второй – внешний, расположен над обмотками. Если у классической катушки только один вывод для высокого напряжения, то у двухвыводной их два. Они вырабатывают одновременно искру для двух цилиндров.

Схема со сдвоенным корпусом

Индивидуальная катушка надевается на отдельную свечу. Основная часть модуля состоит из витков медной проволоки, принимающей первичное напряжение и вторичного контура, преобразующего поступивший ток. Обмотка, являющаяся первичной, расположена внутри вторичного преобразователя и имеет сердечник, который расположен внутри нее. Высокое напряжение, которое вырабатывается во вторичной обмотке, напрямую передается на свечу с помощью наконечника, прижимной пружины и изолятора. Для отсечения тока предназначен высоковольтный диод.

Все виды модулей характеризуются сопротивлением, которое различается для разных моделей механизма. Если значение сопротивление отличается от номинального, это говорит о неисправности устройства.

Получение показаний сопротивления

Проблемы с двигателем могут возникнуть из-за неисправности электропитания. Если произошел обрыв обмоток или замыкание, это выводит из рабочего состояния силовой агрегат. Все виды модулей не разбираются, поэтому отремонтировать их невозможно. Для того, чтобы убедиться, что устройство подлежит замене, нужно знать, как проверить катушку зажигания.

Наиболее точно проверить работоспособность устройства можно с помощью специального оборудования, которым оснащены станции техобслуживания, например осциллографом. Существует два способа, как проверить исправность катушки зажигания своими руками в домашних условиях.

Нет искры на ВАЗ 2106

Искрообразование — важный процесс, обеспечивающий запуск и стабильную работу силового агрегата, за который отвечает система зажигания. Последняя может быть контактной или бесконтактной, но суть её работы остаётся одной и той — обеспечить образование и раздачу искры на нужный цилиндр в определённый момент времени. Если этого не происходит, двигатель может либо вовсе не запуститься, либо работать с перебоями. Поэтому на том, какая должна быть искра и каковы могут быть причины её отсутствия, стоит остановиться более подробно.

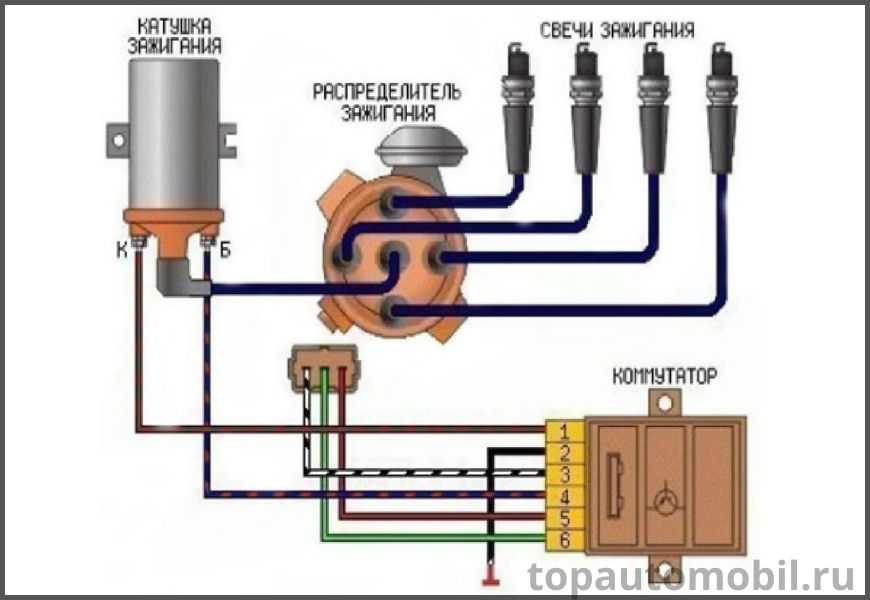

Зачем нужна искра

Поскольку на ВАЗ 2106 и другой «классике» установлен двигатель внутреннего сгорания, работа которого обеспечивается за счёт сгорания топливно-воздушной смеси, для воспламенения последней необходима искра. Чтобы её получить, автомобиль оснащается системой зажигания, в которой основными элементами являются свечи, высоковольтные (ВВ) провода, прерыватель-распределитель и катушка зажигания. От работоспособности каждого из них зависит как искрообразование в целом, так и качество искры. Принцип получения искры довольно прост и сводится к следующим действиям:

Расположенные в трамблёре контакты обеспечивают подачу низкого напряжения на первичную обмотку высоковольтной катушки.
Когда контакты размыкаются, на выходе катушки индицируется высокое напряжение.
Высоковольтное напряжение по центральному проводу поступает на распределитель зажигания, посредством которого происходит раздача искры по цилиндрам.
В головке блока на каждый цилиндр установлена свеча зажигания, на которую по ВВ проводам подаётся напряжение, вследствие чего образуется искра.
В момент появления искры горючая смесь воспламеняется, обеспечивая работу мотора.

Какая должна быть искра

Нормальная работа двигателя возможно только с качественной искрой, что определяется по её цвету, который должен быть ярко-белым с голубым оттенком. Если искра имеет фиолетовый, красный либо жёлтый цвет, то это говорит о проблемах в системе зажигания.

Признаки плохой искры

Искра может быть как плохой, так и вовсе отсутствовать. Поэтому нужно разобраться, какие возможны симптомы и что может быть причиной при проблемах с искрообразованием.

Нет искры

Полное отсутствие искры проявляется невозможностью запустить мотор. Причин такого явления может быть немало:

мокрые или вышедшие из строя свечи зажигания;
повреждённые ВВ провода;
обрыв в катушке;
неполадки в трамблёре;
поломка датчика Холла либо коммутатора (на авто с бесконтактным распределителем).

Слабая искра

Мощность искры также оказывает немалое влияние на функционирование силового агрегата. Если искра слабая, то горючая смесь может возгораться раньше или позже, чем это необходимо. В результате снижается мощность, повышается расход топлива, возникают провалы на разных режимах, также двигатель может троить.

Одной из причин, по которым искра может быть слабой, является неправильный зазор контактной группы распределителя зажигания. Для классических «Жигулей» этот параметр составляет 0,35–0,45 мм. Зазор меньше этого значения приводит к образованию слабой искры. Большее значение, при котором контакты в трамблёре полностью не смыкаются, может привести к полному отсутствию искры. Помимо контактной группы из внимания не стоит упускать и другие составляющие системы зажигания.

Недостаточно мощная искра возможна, например, при пробое свечных проводов, т. е. когда часть энергии уходит на массу. То же самое может происходить со свечой, когда пробивает изолятор либо на электродах образовывается значительный слой нагара, препятствующий пробою искры.

Искра не на тот цилиндр

Довольно редко, но бывает, что искра есть, но подаётся не на тот цилиндр. Двигатель при этом работает нестабильно, троит, стреляет в воздушный фильтр. В этом случае ни о какой нормальной работе мотора и речи быть не может. Причин такого поведения может быть не так уж много:

перепутаны ВВ провода на крышке распределителя;
неправильно установлена крышка на трамблёре;
неверно подключены свечные провода к свечам.

Последний пункт хоть и маловероятен, поскольку длина у высоковольтных кабелей разная, но всё же и его стоит рассматривать при возникновении проблем с зажиганием. Перечисленные причины возникают, как правило, по неопытности. Поэтому выполняя ремонт системы зажигания нужно быть внимательным и производить подключение ВВ проводов в соответствии с нумерацией на крышке трамблёра.

Инструкция по проверке катушки зажигания мультиметром

Проверка описанного элемента представляет собой трехэтапный процесс. Он начинается с тщательной подготовки. Затем проводится визуальный осмотр, а заканчивается все тестированием системы с помощью специальных приборов.

Работу детали можно проверить на профессиональных диагностических стендах в спецсервисах и у дилеров. Для самопроверки понадобится мультиметр. Этот инструмент является универсальным диагностическим средством для максимально широкого спектра применений.

Профессиональное тестирование

Понадобится профессиональное качественное оборудование. Лучшим решением будет выделение отдельного стенда для проверки катушек. Можно будет задавать разные скоростные режимы роликам, имитируя разные виды работ.

При взаимодействии нужно следить за тем, чтобы искра сохранялась постоянно, вне зависимости от режима работы. Перед тестированием нужно убедиться, что это питание подключено правильно, в противном случае можно получить недостоверные данные, что помешает устранению неполадок.

Катушка является небольшим компонентом транспортных средств, но даже небольшие отклонения от нормальной работы могут вызвать серьезные проблемы с двигателем.

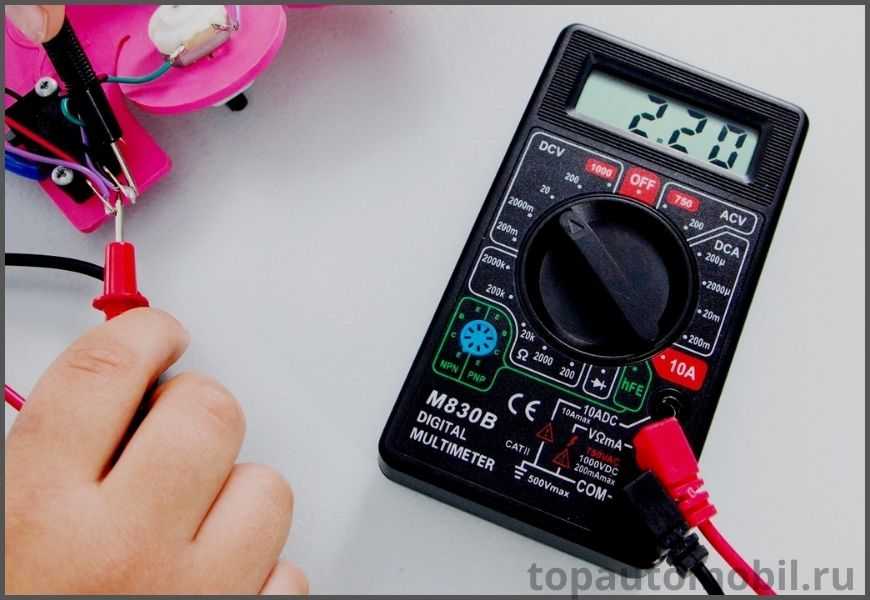

Подбор тестера

Специалисты из автомастерских часто пользуются приборами модификации MAS 838. Они предоставляют возможность измерять регулярный микроток 200 µA. Дисплей имеет подсветку, не нужно будет использовать фонарик при работе в плохо освещенном помещении, чтобы получить необходимую информацию.

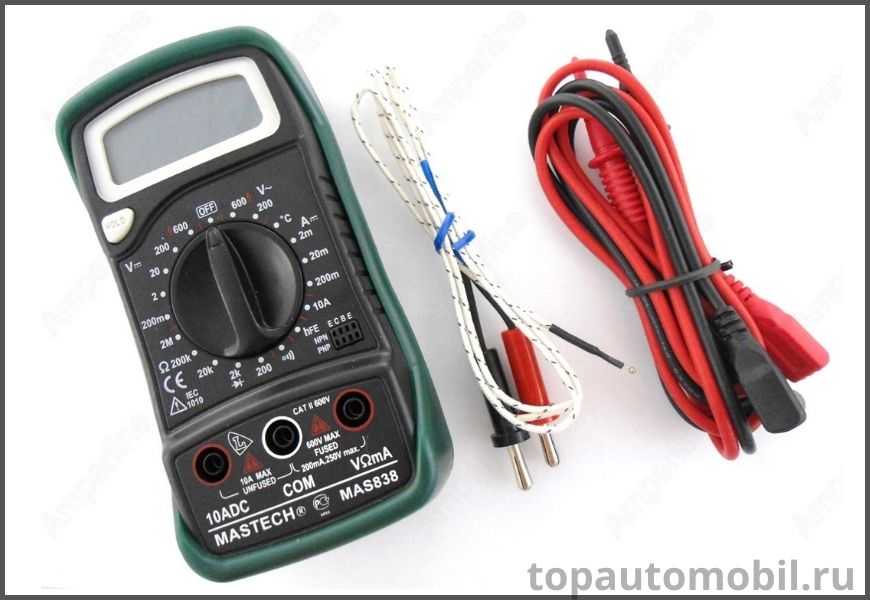

Прибор модификации MAS 838

Для запуска самого процесса не обязательно нужна конкретная точность. Поэтому для личного пользования нет необходимости покупать дорогие модели. Стандартная базовая комплектация – идеальное решение для домашнего мастера.

Бесконтактная система зажигания работает, пока магнит вращается, подавая переменный ток. Прибор может работать в широком диапазоне температур.

Сама система находится в подкапотном пространстве. Прозвонить ее очень просто — касаясь проводов.

Подготовительные операции

Прежде чем приступить к диагностике элемента, потребуется подготовить мультиметр. Это устройство способно определять точное напряжение и уровень электрического сопротивления в омах.

Современные автомобили оснащены различными типами катушек зажигания. Параметры каждой из моделей указаны в ПТС каждого автомобиля. Эти показатели необходимо знать для постановки диагноза.

Проверка заключается в выявлении такого параметра, как сопротивление элемента, то есть сопротивления вторичной и первичной обмоток. Если в процессе проверки не удастся обнаружить показатели стойкости, можно будет опираться на общепринятые признаки.

Внешний осмотр

Внешние характеристики системы могут незначительно отличаться в зависимости от модели. Существуют такие характерные элементы, как:

крышка;
корпус;
расположенная по центру клемма;
два контакта.

В процессе визуального осмотра элемента потребуется внимательно осмотреть состояние корпуса и постараться обнаружить на поверхности трещины, сколы и прогоревшие участки. Из-за того, что корпус выполнен из эбонита и не пропускает ток, неисправности устройства по большей части будут связаны с внутренними повреждениями.

При выявлении определенных проблем в процессе изучения потребуется замена элемента на новый. Новая катушка должна строго соответствовать всем необходимым техническим характеристикам – сопротивлению обмотки, длительности и энергии искры.

Если с внешними характеристиками проблем нет, то можно переходить к проверке первичной и вторичной обмотки.

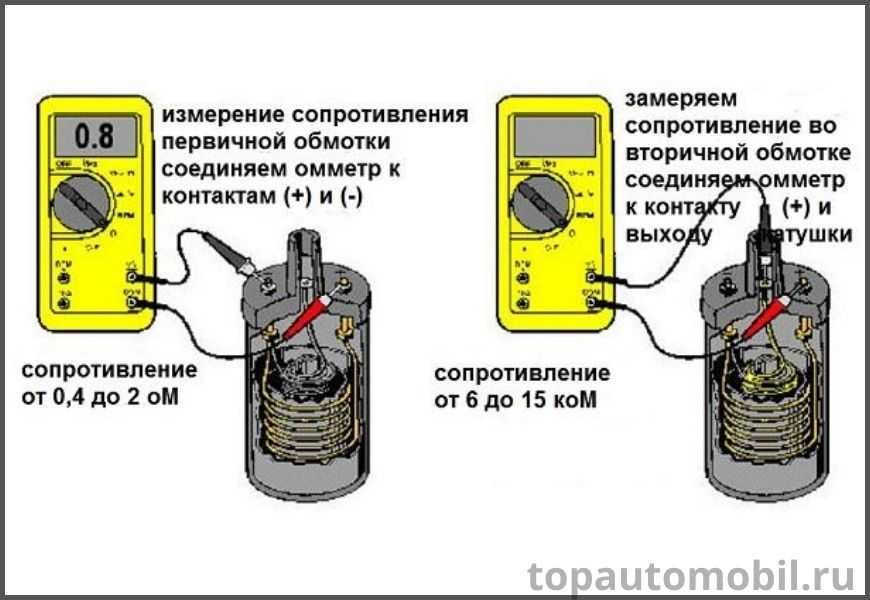

Проверка первичной обмотки

На этом этапе мультиметр необходимо подключить к минусовому и плюсовому выводам, а прибор настроить на измерение уровня сопротивления. Несмотря на то, что устройства разных автомобилей характеризуются разными значениями уровня сопротивления, показатель колеблется в диапазоне от 0,4 – 2 Ом.

Если в процессе диагностики устройство показывает значение, входящее в этот диапазон, можно судить об исправности устройства.

Отображение значения 0 Ом говорит о том, что в обмотке произошло короткое замыкание. Если полученным значением является бесконечность, произошел обрыв в электрической цепи. После проверки первичной обвивки можно приступать к выявлению проблем со вторичной.

Проверка вторичной обмотки

Во время этой проверки щупы мультиметра должны быть подключены к плюсовому контакту и к проводам высокого напряжения. Если в устройстве есть специальный пластинчатый сердечник, то параметры сопротивления будут в пределах от 6 до 9 кОм. Все другие категории катушек превышают 15 кОм.

Настройка СЗ

Если у вас ВАЗ 2109 карбюратор, вам время от времени придется настраивать систему зажигания. Процедура эта не самая простая, она требует выполнения четких указаний. Порядок работы следующий:

Берем руководство по своей «девятке» в руки, выставляем зазоры контактов в соответствии с рекомендованными значениями. Обычно это 0,45 мм.
Угол опережения зажигания выставляется при помощи специального оборудования, этот момент упускаем.
Подключаем высоковольтные провода, начинаем регулировку момента посередине хода.
Устанавливаем свечу в первый цилиндр, включаем зажигание.
Крутим шкив против часовой стрелки на 45°.
Подключаем массу на свечу, поворачиваем шкив постепенно уже по направлению часовой стрелки до момента появления искры между электродами.
Смотрим на метки крышки и шкива. Они должны быть на одном уровне.
Чтобы метки совпадали, поворачиваем трамблер в нужную сторону.
Если отметки не будут совпадать, зажигание будет либо опаздывать, либо включаться преждевременно, что недопустимо.
Вращаем шкив и трамблер, пока не получим необходимый результат, после чего трамблер понадобится затянуть, а потом повернуть коленчатый вал на два оборота.
Проверьте результат: если все работает нормально, заканчиваем регулировку.
Нужно прогреть мотор, затем проехаться на скорости 40-50 км/ч, перейти на четвертую передачу и резко газануть. Если есть стук — зажигание сработало преждевременно, регулируем по новой.

В СТО мастера также могут провести настройку, поэтому если у вас не выходит ее выполнить самостоятельно, обратитесь туда.

При каких неисправностях есть возможность отремонтировать устройство?

В результате того, что модуль зажигания по строению включает в себя соединение двух катушек, отремонтировать его сложно. При наличии обрыва либо пробоя, а также оплавления витков, решить проблему можно путем замены устройства. Это касается любых повреждений, которые появляются внутри катушек. Единственный вариант исправить ситуацию без замены устройства — отремонтировать повреждение спайки.

Процесс ремонта модуля зажигания

Процедура ремонта производится после подготовки всех инструментов и материалов:

набор торцевых ключей, потребуется инструмент на 10, 13 и 17;
шестигранник на 5;
отвертка с плоским наконечником;
паяльник с алюминием и флюсом;
лак для ногтей;
многожильные проводники.

Восстановление работы модуля зажигания производится так:

Ключ устанавливается в выключатель. Двигатель заводится. Затем надо пошевелить контактные элементы на модуле, чтобы удостовериться в их неработоспособности.
Силовой агрегат останавливается. Производится снятие модуля.
Выполняется очистка корпуса устройства от пыли. Для разбора надо открыть корпус, это делается путем его поддевания отверткой. Внутри устройства располагается плата, на которой имеется силиконовая пленка, от нее надо избавиться.
От высоковольтных контактных элементов убирается алюминий. Старые провода удаляются.
Следующим этапом будет пайка к схеме новых проводников. Для этого производится очистка поверхности коллекторного устройства от следов налета. Затем плату надо установить на электрическую плиту и нагреть примерно до 200 градусов. При увеличении температуры можно услышать незначительный запах гари. Для схемы это не страшно, ее разогрев позволит упростить процедуру пайки.
Затем выполняется пайка. С использованием паяльника, флюса и алюминия концы проводников надо подключить к модулю зажигания. Все контактные элементы проводников, которые соединены со схемой, нужно обработать лаком для ногтей.
Затем выполняется сборка устройства в обратной последовательности и его установка в посадочное место. После монтажа запускается силовой агрегат. Если ремонт решил проблему, то с помощью герметика выполняется фиксация устройства в месте посадки.
Если из строя вышел транзистор или коммутаторное устройство, то отремонтировать эти компоненты не получится, но можно их заменить. Для этого детали извлекаются из платы и меняются на новые.

Илья Балашов представил видео с результатом пайки модуля зажигания на примере автомобиля ВАЗ 2110.

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

использование некачественных или неподходящих по параметрам свечей;
эксплуатация при неработающих проводах высокого напряжения;
частые попытки проверить искру.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

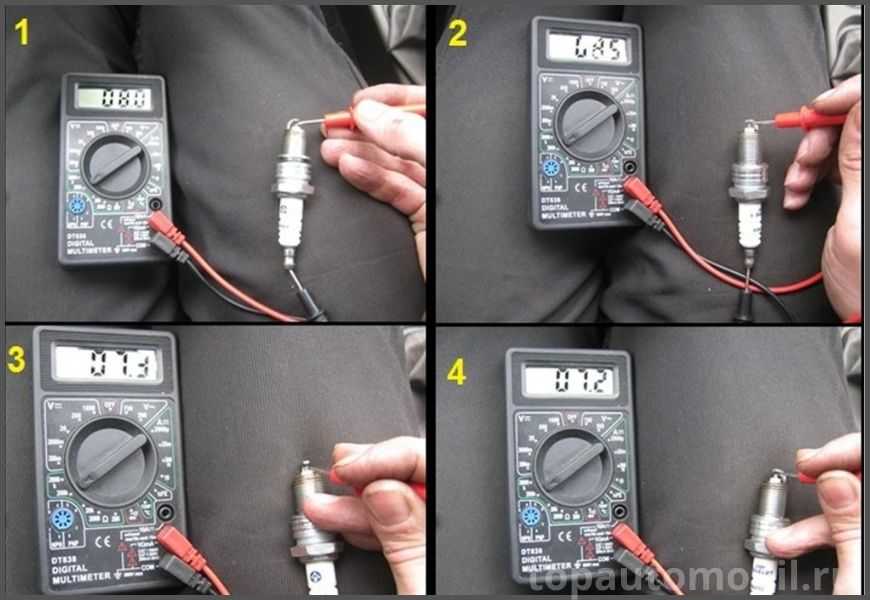

В поисках искры: свечи

В случае если напряжение на центральном высоковольтном проводе все же есть, необходимо установить, распределяется ли оно и поступает ли на свечи. Для этого нужно определить, исправны ли трамблер и датчик Холла, не пробиты ли высоковольтные провода и рабочие ли свечи. Начнем с конца.

Выкрутите первую свечу зажигания, положите ее на клапанную крышку, не отсоединяя высоковольтный провод от нее, но отключив от других свечей, и попросите помощника попытаться запустить двигатель стартером. Визуально определите, появляется ли искра между электродами. Если она есть, закрутите свечу обратно и повторите процедуру для каждого отдельно взятого цилиндра. Помните о риске быть ударенным током, используйте пассатижи!

Если же нет искры на свечах ВАЗ 2109 (карбюратор), попробуйте поставить вместо них новые или заведомо исправные. Ситуация не изменилась? Продолжаем диагностику.
