Неустойчивый холостой ход карбюраторного двигателя

Чип-тюнинг автомобиля

Чип-тюнинг — данным словом называют простую настройку инжектора и электронной системы управления мотором, для того, чтобы улучшить его эксплуатационные качества.

Прошивки могут подготовить автомобиль к качеству местного топлива, определённым температурным режимам работы, а также определить, сколько именно топлива будет потреблять мотор в штатных режимах.

Преимущества чип-тюнинга

Среди основных преимуществ, которые получает автомобиль после подобных доработок, можно выделить

• ускоренный старт с места,
• плавное движение при минимальных показателях нагрузки,
• а также максимально ровную тягу, которая возникает при работе на самых высоких передачах.

И, конечно же, в случае, если вы преследуете цель экономии, можно будет значительно понизить расход топлива. В зависимости от модели автомобиля и предыдущих настроек, расход может быть снижен на показатель от половины литра до трёх литров на сто километров пути.

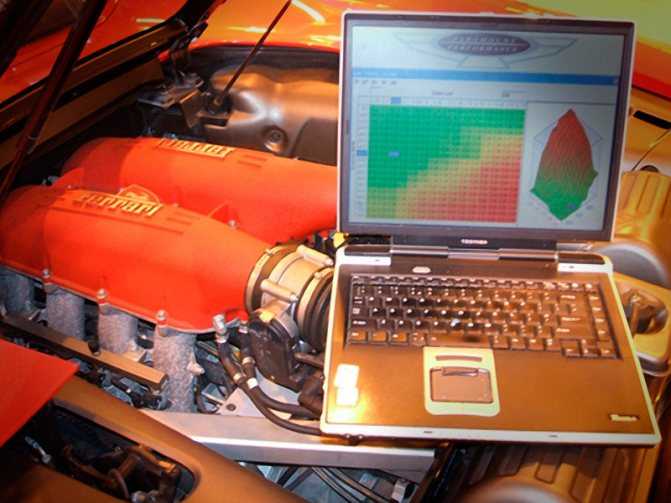

Без специальной диагностической программы не обойтись

Впрочем, рекомендуется проводить все настройки только в сервисном центре. Как правило, специалисты таких СТО работают только с фирменным программным обеспечением, а также устанавливают только те прошивки, которые уже прошли тестирование в реальных условиях. Если же прошивка недостаточно качественная, то за спортивные достижения автомобиля придётся расплачиваться вам.

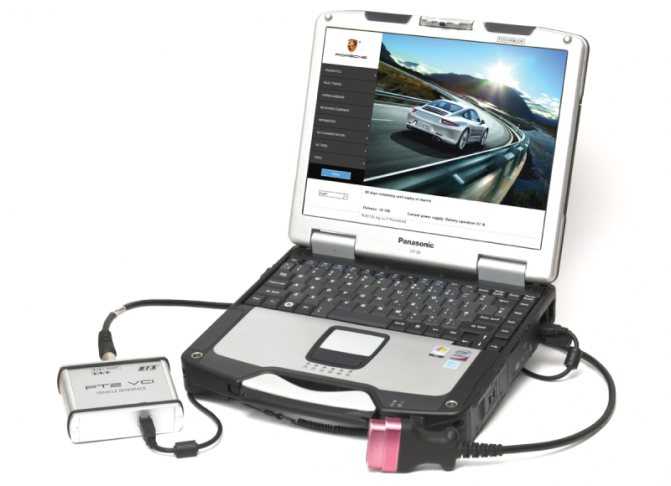

Вот так выглядит комплект оборудования для диагностики

Многие автомобилисты сталкивались с тем, что на автомобиле начинался эффект падения оборотов на холостом ходу. Зачастую, это приводит к тому, что двигатель и вовсе глохнет. Данный эффект имеет множество причин, которые необходимо срочно устранить, чтобы не вызвать еще больших проблем.

Устранение других неисправностей

Среди мелких неполадок чаще всего встречаются проблемы с холостым ходом. Они решаются в зависимости от причины:

1. Не срабатывает электрический клапан, открывающий жиклёр холостого хода. Проверьте подачу напряжения к нему при включённом зажигании, а потом выкрутите клапан и посмотрите, как он втягивает иглу. Если этого не происходит, замените деталь.
2. Засорился жиклёр холостого хода. Опять же, открутите клапан и продуйте калиброванное отверстие.
3. Раскисло резиновое уплотнительное кольцо на клапане. В результате возникает подсос воздуха, отчего мотор работает нестабильно. Поменяйте уплотнение.
4. Порвалось или раскисло резиновое колечко, уплотняющее канал холостого хода. Надето на тонкую трубочку из латуни, запрессованную в корпус карбюратора. Чтобы до неё добраться, надо демонтировать крышку агрегата.
5. Засорились каналы, подающие топливную смесь для работы на холостом ходу. Вопрос решается промывкой и продувкой, как это описывалось в предыдущем разделе.

Клапан холостого хода с жиклером

Замена диафрагмы пускового устройства

Когда машина глохнет при холодном запуске, нужно поменять диафрагму пускового механизма. Из-за прорыва она не оттягивает воздушную заслонку, отчего двигатель «задыхается». Узел находится с правой стороны (по ходу движения), его квадратная крышка держится на 4 винтах. Открутите их и смените диафрагму.

Замена диафрагмы насоса — ускорителя

Когда при нажатии на акселератор и разгоне авто ощущается «провал», ваши действия должны быть такими:

1. Проверьте диафрагму насоса — ускорителя, расположенную под крышкой на левой стенке карбюратора (по направлению движения машины). Если она порвалась, замените.
2. Демонтируйте корпус воздушного фильтра и верхнюю крышку «Солекса». Под ней отыщите распылители, встроенные в диффузоры подачи топлива. Подденьте их отвёрткой, вытащите и продуйте. Поменяйте резиновое колечко, если оно порвалось.
3. Попробуйте, насколько хорошо рычаг насоса-ускорителя нажимает на диафрагму. При обнаружении люфта смените этот рычажок.

Распылители извлекаются с помощью отвёртки

Последняя неисправность кроется в электронном блоке ЭПХХ, управляющем работой электрического клапана. Если «восьмёрка» глохнет при движении накатом на передаче, то причина — именно этот блок. Поменять его не проблема, цена этой детали невелика.

Замена блока ЭПХХ

Как правило, после устранения перечисленных неполадок регулировка карбюратора не требуется. Но если вы заметили изменение оборотов в ту или иную сторону, то настройки можно слегка подкорректировать.

Особенности и неисправности пускового устройства

С наступлением морозов многие владельцы «девяток» сталкиваются с проблемой плохого холодного запуска двигателя, и причиной неисправности часто является пусковое устройство (ПУ), которое предназначено для обогащения топливной смеси в определенной пропорции. При вытягивании троса подсоса воздушная заслонка (ВЗ) закрывается, но под действием разрежения она меняет свое положение, слегка приоткрываясь и в некоторой степени давая проходить воздуху в карбюратор. Еще положение ВЗ регулируется с помощью диафрагменного устройства, которое с заслонкой механически связано системой тяг.

Разумеется, холодный движок может не запускаться в мороз из-за слабого аккумулятора, плохого стартера, из-за самого двигателя, если он уже изношен, но также нередко виновником неполадки становится карбюраторный узел. Причины неисправности в этом случае:

• неправильно отрегулирован винт открытия воздушной заслонки на диафрагменном устройстве;
• порвана или потеряла эластичность сама диафрагма (также может быть подсос воздуха);
• плохо закреплен или неправильно установлен трос подсоса;
• отсутствует или растянута возвратная пружина;
• неверно подобрана другая пружина, которая находится внутри диафрагменного механизма.

Чтобы движок беспроблемно запускался при низких температурах, важно отрегулировать пусковой зазор (угол наклона ВЗ при запуске). Регулировку выполняем так:

• полностью вытягиваем трос подсоса;
• с помощью отвертки, нажав на тягу, принудительно приоткрываем ВЗ;

• ослабляем контргайку на диафрагменном механизме, с помощью регулировочного винта настраиваем заслонку так, чтобы она установилась в положении с заданным пусковым зазором (2,5-3 мм в зависимости от модификации КУ);

• затягиваем контргайку, винтом приоткрытия дроссельной заслонки повышаем количество оборотов;
• два раза качнув педалью газа, чтобы бензин попал в карбюратор, пробуем запустить двигатель;
• после запуска с помощью винта приоткрытия обороты убавляем, доводим их до нужной нормы (для зимнего периода – примерно 2700-3000 об/мин);
• если воздушная заслонка закрыта слишком плотно, а мотор при этом подергивается, путем регулировки на работающем движке еще раз корректируем тепловой зазор.

Добившись желаемого результата, затягиваем контргайку, делаем повторный холодный пуск, машина в этот раз заводиться должна практически сразу.

Снятие, разборка и чистка карбюратора ваз 2109

При обнаружении всех вышеперечисленных симптомов можно приступать к снятию и разборке карбюратора. На ВАЗ 2109 ремонт карбюратора солекс возможен при использовании ремкомплекта. Рекомендуется заранее приобрести ремонтный комплект, чтобы сразу поменять все прокладки, жиклеры и клапана. Таблица имеет данные жиклеров и всех необходимых клапанов. Машина должна стоять неподвижно. Разбирая детали, самое главное – ничего не потерять.

Чтобы снять и настроить устройство, необходимо открыть капот и отсоединить от него все шланги. Они крепятся на хомутах, поэтому рекомендуется заранее запастись отверткой. Следующий этап – это трос привода педали газа и воздушной заслонки. Оба элемента снимаются достаточно просто. После этого демонтируйте фишку с экономайзера холостого хода. Демонтаж выполняется предельно аккуратно, чтобы не повредить контакты. Разобрать все – еще проще.

Условии эксплуатации	Пропускная способность См³/мин	Условии эксплуатации	Пропускная способность См³/мин
Легкие дорожные ус­ловия со значительной нагрузкой (экономичная регулировка)	60	Средние дорожные ус­ловия

110
Работа с прицепом (экономичная регули­ровка)

160
Работа с прицепом (мощностная регулиров­ка)
200

Легкие дорожные ус­ловии
80

Теперь можно открутить четыре гайки корпуса, удерживающие карбюратор на впускном коллекторе. Если он снимается с трудом, то можно подковырнуть его при помощи толстой отвертки. Забейте коллектор тряпкой, чтобы внутрь не попали инородные частицы и очистите место посадки от остатков старой прокладки карбюратора.

Сам карбюратор состоит из нескольких элементов:

• Верхняя крышка
• Нижняя крышка и поплавковая камера
• Блок дроссельных заслонок

В первую очередь, снимается верхняя крышка. Заодно проверяется состояние игольчатого клапана и состояние поплавка. Клапан должен перемещаться без заеданий и также легко возвращаться в исходное положение. Сразу можно проверить работу привода ускорительного насоса. Все соединения должны легко крутиться. Принцип действия многих механизмов очень простой, а стоять они должны ровно. Настраивается он после сборки.

Теперь необходимо отделить блок дроссельных заслонок от нижней крышки. Все держится при помощи болтов, поэтому отвертки тут будет достаточно. Как только все узлы будут полностью разобраны, их нужно обработать при помощи очистителя дроссельных заслонок или обычного бензина. Детали нужно вытирать при помощи сухих ветошей.

Особое внимание заслуживают жиклеры. Их нужно не только чистить, но и продувать

Все дело в том, что жиклеры имеют очень тонкие каналы, которые легко забиваются посторонними частицами. Даже одной соринки хватит, чтобы вывести весь узел из строя. Разобрать и собрать карбюратор – это полдела. Теперь нужно все аккуратно установить и настроить. Подключение шлангов выполняется без герметика.

Если остались вопросы, посмотрите видео:

Холостой ход ваз 2109 карбюратор

Недавно столкнулся с такой проблемой: Жигули с карбюратораторной системой питания перестали работать на холостом ходу. Машина заводится на подсосе и работает. Все хорошо,можно ездить, но как только убираешь подсос и снимаешь ногу с педали газа- двигатель глохнет. Конечно, машина на ходу, но очень тяжело, особенно на светофорах при езде по городу, когда постоянно нужно то разогнаться, то затормозить ездить без холостого хода. Когда машина прогревается до рабочей температуры, она может не глохнуть на холостом ходу, но ужасно трястись на холостом ходу, обороты двигателя при этом порядка 500-600 оборотов в минуту.Нужно срочно восстановить нормальную работу холостого хода автомобиля ,давайте рассмотрим как. В интернете много статей, объясняющих причину, почему не работает холостой ход на девятке. 90% таких статей рассматривают только манипуляции с электромагнитным клапаном холостого хода. Действительно, проблемы с клапаном очень часто бывают причиной пропадания холостого хода, однако бывают и другие причины. Делюсь опытом, потому что и сам просидел далеко не один час в поисках нормального материала, но натыкался только на сотни статей, которые как один разбирались с ЭПХХ. Итак идем по порядку: на Вашем Ваз 2109 пропал холостой ход, с нажатой педалью газа машина работает, как только её отпускаете глохнет. Причина этого явления в следующем. В карбюраторе есть специальная система холостого хода: топливный канал холостого хода с жиклером, воздушный канал холостого хода и электромагнитный клапан. Когда машина работает на холостом ходу, то горючая смесь поступает в двигатель через канал холостого хода. Дроссельная заслонка закрыта, и поэтому разряжение в двигателе огромное и оно через канал холостого хода засасывает горючую смесь в двигатель. Топливный и воздушный жиклер имеют специальные отверстия, определенного диаметра, которые подобраны для устойчивой работы двигателя на холостом ходу. Почему холостой ход может пропасть? Все просто: либо не поступает топливо через топливный канал холостого хода, либо где-то в системе есть подсос воздуха и выдерживается неправильное соотношение бензин/воздух в горючей смеси. За подачу топлива как раз и отвечает электромагнитный клапан холостого хода (далее по тексту ЭПХХ). Если клапан не работает, топливо на холостом ходу не будет поступать в пространство за дроссельной заслонкой карбюратора.

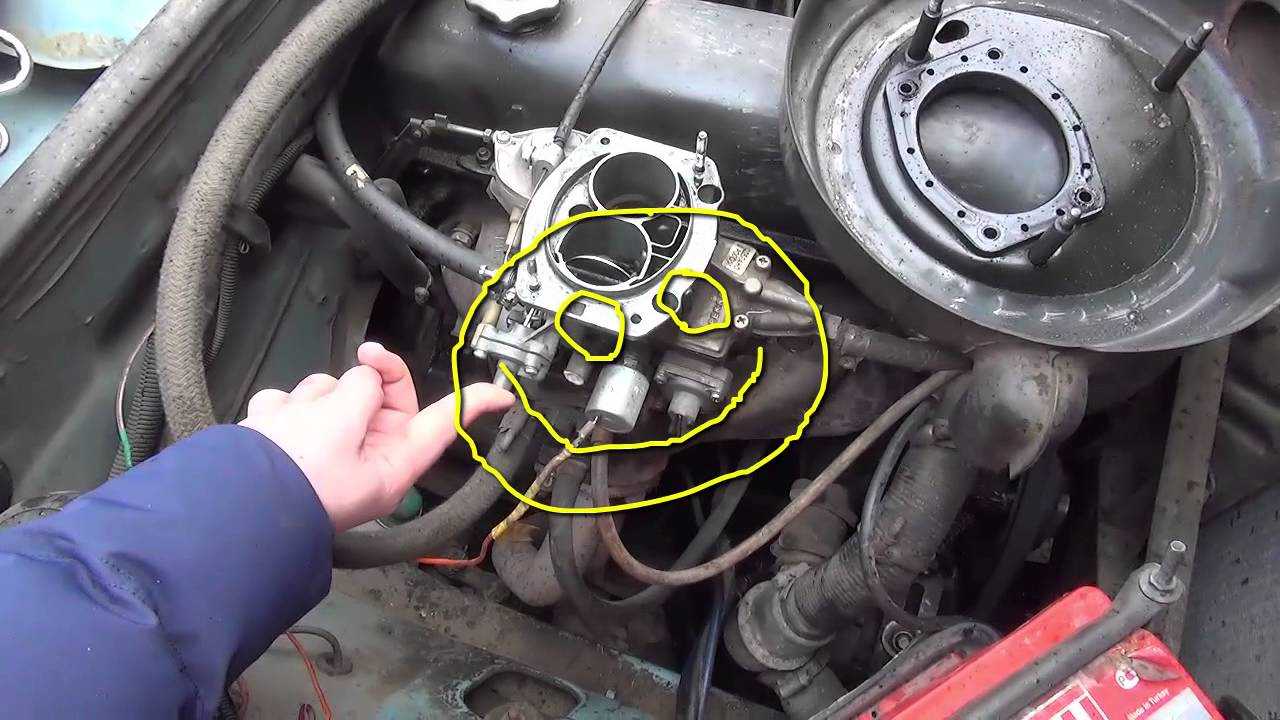

Снимаем крышку воздушного фильтра с карбюратора.

Снимаем воздушный фильтр

Снимаем крышку воздушного фильтра

Проверка клапана проста: включаем зажигание и снимаем-одеваем фишку на клапан. Должны быть слышны четкие щелчки.

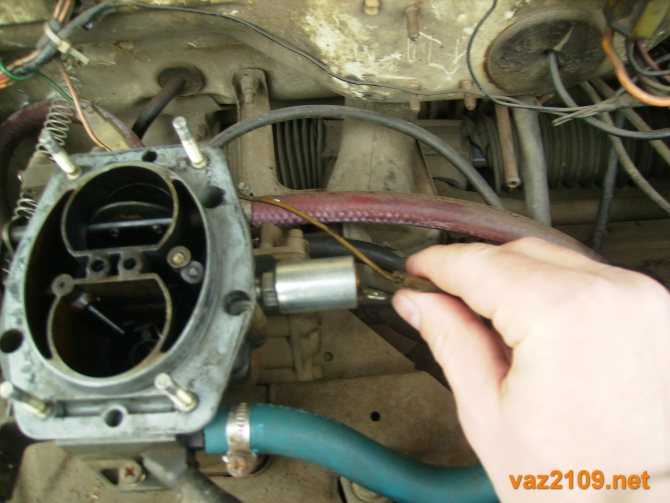

Снимаем-одеваем фишку клапана

Если клапан отлично щелкает, это говорит о том, что электромагнитная катушка внутри клапана исправна, но для проверки жиклера, клапан все равно необходимо выкрутить ключом на 13.

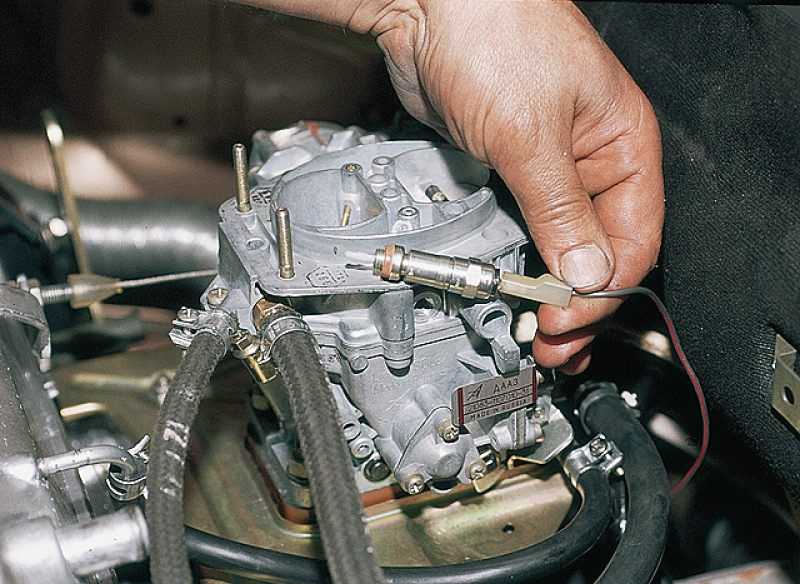

Выкручиваем ЭПХХ

Снимаем жиклер с корпуса клапана и проверяем не засорен ли он. Ртом проверяем как воздух проходит через него.

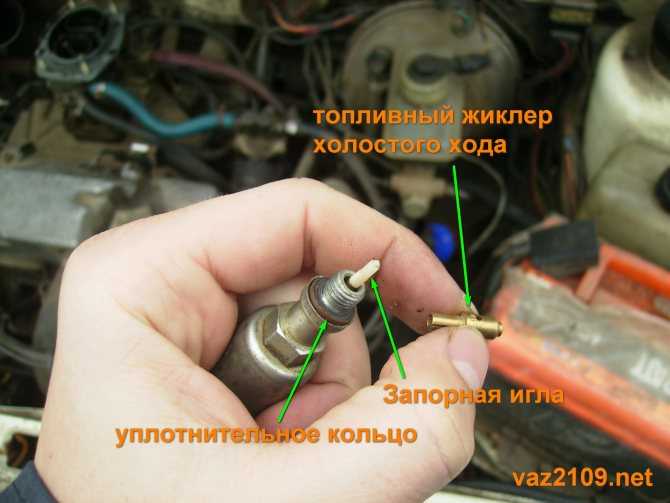

ЭПХХ Ваз 2109

Топливный жиклер холостого хода

Далее проделываем следующую вещь: затыкаем пальцем отверстие ЭПХХ в корпусе карбюратора и заводим машину.

Заводим Ваз 2109 без ЭПХХ

Это мы делаем для того, чтобы если какой-то мусор и был перед топливным жиклером, то мы прогоняем его из канала холостого хода

Обращаем внимание на уплотнительную резинку ЭПХХ, если она треснутая, перекошенная, или неплотно прижимается к карбюратору то через неё будет идти подсос воздуха и холостой ход соответственно работать не будет. Если Ваш ЭПХХ не щелкает при поднесении к нему фишки, проверяем, есть ли на нем напряжение

Если напряжения нет — проверяйте экономайзер и концевой дроссельной заслонки карбюратора. Если напряжение есть, а клапан не щелкает и не чем его заменить (например Вы в дороге), проделываем следующее: снимаем жиклер с корпуса клапана и отламываем пластмассовую иглу,

Не заводится из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ перескочил на пару зубьев, то двигатель уже может не запуститься, так как зажигание сбилось. Для того, чтобы вернуть его к жизни, необходимо выставить ГРМ по меткам газораспределения.

Зажаты клапана — тоже есть вероятность, что именно по этой причине пуск двигателя стал затруднительным и со временем даже невозможным. В этом случае необходимо произвести регулировку тепловых зазоров клапанов.

Слабая компрессия — это тот случай, когда затруднительный пуск проявляется ежедневно, если поршневая уже на грани полного упадка. Это происходит из-за слишком большой выработки и износа деталей поршневой группы: колец, поршней и цилиндров.

Регулировка (поэтапно)

Проблема ремонта и регулировки карбюратора состоит в том, что процесс требуется проводить в условиях чистоты и максимальной аккуратности. КУ может барахлить даже из-за мелкой соринки в трубках. Тем не менее настроить КУ автовладельцы могут самостоятельно.

Что понадобится

Процесс регулировки не предполагает снятие карбюратора, все проводится “наживую”. Для работы понадобится ровный стол и чистый кусок светлой ткани. Тканью покрываем столик и устанавливаем рядом с капотом авто. На столе раскладываем необходимые инструменты: ключи, пассатижи, крестовую отвертку, плоскую отвертку, линейку.

Ниже опишем процесс регулировки уровня топлива в поплавковой камере и настройку холостого хода поэтапно.

Регулировка уровня топливной жидкости в поплавковой камере

Об экономии топлива не следует и говорить, если уровень бензина выше или ниже нормы. Чтобы вернуться к нормальному расходу, необходимо провести ряд манипуляций:

1. Открутив гайку и открыв фиксаторы, снять крышку корпуса фильтрующего механизма и вытащить фильтр.
2. Открепить провод ЭМГ и шланги, подходящие к карбюратору.
3. Ослабить 5 винтов крышки КУ и снять ее.
4. Опустить на дно камер КУ линейку для определения уровня жидкости. Если измерения составили 25-26 мм, значит, все в норме и регулировка не нужна. Если выше или ниже нормы, проводим дальнейшие манипуляции.
5. Снятую крышку перевернуть поплавками вверх и кладем на столик.
6. Отрегулировать поплавки с помощью подкручивания креплений.
7. Необходимо соблюдать важные правила настройки поплавков. Они должны быть установлены параллельно относительно друг друга и вертикально без искажений.
8. Замерить зазор между поплавками и прокладкой, он должен составлять 2 мм. В противном случае подогнуть язычок, который действует на опорную иглу.
9. Последний этап. Выявить рабочий ход поплавков. Если поднять поплавки до конца вверх, расстояние не должно быть больше 15 мм. Следует добиться подобной величины путем подгибания язычков.

Настройка холостого хода

При неисправностях подобного рода двигатель с перебоями работает на низких оборотах. Процедуру также можно провести своими силами:

1. Прогреть двигатель, затем заглушить и дать ему остыть.
2. Снять фильтрационную часть КУ и выкрутить клапан ЭМГ.
3. Включить двигатель.
4. Рукой заткнуть канал холостого хода и несколько раз прогазовать таким образом.
5. Выключить двигатель
6. Продуть ЭМГ компрессором, очистив его от пылинок и сора.
7. Установить все детали на место.
8. Провести последнюю манипуляцию по контролю качества работы. Для этого необходимо вновь запустить движок. Если холостой ход стал работать в обычном режиме, значит, регулировка прошла успешно.

Провести регулировку можно и без этого прибора, действуя по инструкции. Тюнинг КУ зависит от аккуратности и внимательности автовладельца к агрегату.

Источник

Неисправность ВВ проводов

Проверяем провода, так как они тоже могут быть причиной неисправностей. Если изнутри крышки трамблера сколы и опалены контакты, то ее нужно менять. После снятия бегунка, предварительно проверив, что барабан не касается датчика Холла, выкручиваем болты и отсоединив проводку заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок соединения проводов тоже может стать причиной того, что автомобиль не заводится):

• Первый (он так и отмечен на крышке) идет от крайне левого и тоже первого цилиндра.
• Далее, если смотреть по часовой стрелке следует второй цилиндр, а за ним – 4-ый.
• Крайне правый провод идет от третьего цилиндра.

Под кожухом находится резиновый ремень газораспределительного механизма. Если зубцы (один из них) сточились, а тем более если на самом ремне есть надрыв, то нужна замена.

Если остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Двигатель

Без доработки силового агрегата тюнинг ВАЗ 2109 решительно немыслим. В данном случае рекомендуется обратиться на сертифицированное СТО.

Серьезная переработка мотора подразумевает целый спектр действий. Обычно целью становится один из 2-х результатов:

1. Получение отдачи в 98 л. с. и разгон до 183 км/ч;
2. Спортивный вариант.

Получение отдачи в 98 л. с. и разгон до 183 км/ч

Для этого устанавливаются следующие детали:

• облегченные шатуны на 121 мм;
• облегченного типа коленвал с ходом поршня в 78 мм;
• поршни кованые (диаметр 82,5 мм);
• поршневые кольца облегченного типа;
• 11,3-миллиметровый распредвал;
• ГБЦ от Лада Калина.

Спортивный вариант

В этом случае ставятся облегченные компоненты: маховик, коленвал, поршни и шатуны. Кроме того, потребуется монтаж масляных форсунок, нового редуктора, сцепления, медного радиатора, системы зажигания бесконтактного типа, а также спортивного глушителя.

Подготовка к настройке карбюратор ВАЗ 2109

Чтобы разобраться в том, как отрегулировать карбюратор на своем ВАЗ 2109, начать следует с подготовительных мероприятий. Они в себя включают:

• Подготовка помещения для регулировки, где есть постоянный доступ к свежему воздуху;
• Машина должна обязательно стоять горизонтально и максимально ровно;
• Не используйте обычные тряпки во время работы, поскольку из них лезет ворс, который может навредить автомобилю;
• Под рукой у вас всегда должна быть плоская отвертка;
• Подготовьте чистящие средства, либо бензин. Лучше всего прочищает систему сжатый воздух.

Чистка карбюратора

Выполнять регулировку карбюратор на ВАЗ 2109 своими руками нельзя до того, как вы прочистите его.

Для этого подойдет обычный бензин или сжатый воздух, моющие и чистящие средства. Отрегулируйте предварительно зажигание. Если оно раннее или позднее, тогда настройка карбюратора не даст ровным счетом ничего.

Выполняйте работы лишь после достижения двигателем рабочих температур. Для этого нужно завести машину и подержать ее на холостых. От педали газа нужно демонтировать тягу, открутить вентиляцию картера, проверить отсутствие в трубке регулятора вакуума. Если вакуум есть, значит вы сделали что-то не так. Винты качества обязательно отрегулируйте.

Пошаговая регулировка

Выполнить регулировку вы сможете своими руками, но для этого следует придерживаться четкой последовательности ваших действий.

Шаг 1. Регулировка дроссельной заслонки

1. Проверьте уровень натяжения троса. Он может быть натянут чрезмерно или слабо.
2. Ключом на 13 отрегулируйте натяжение.
3. Проверьте работу. Нажав педаль до упора, заслонка должна полностью открыться, а отпустив педаль — полностью закрытой.
4. Тем же ключом на 13 настройте положение контргайки для достижения идеального результата.

Шаг 2. Регулировка воздушной заслонки

Воздушная заслонка

1. Снимите крышку с фильтр, замените его при необходимости.
2. Проверьте его работоспособность. Утопите ручку подсоса полностью, и тогда заслонка должна быть полностью открытой и располагаться под торпедой.
3. Потяните рычаг заслонки, чтобы полностью открыть ее.
4. Вдавите рычаг до упора.
5. Извлеките трос из изоляции и прижмите болт регулировки тяги.
6. Проверьте функциональность заслонки еще раз.
7. Достигнув необходимого результата, зафиксируйте болт на рычаге и закройте крышку воздушного фильтра.

Шаг 3. Пусковое устройство

Регулировку осуществляют, снимая или не снимая карбюратор. Если вы не можете его снять, тогда воспользуйтесь тахометром. Корпус воздушного фильтра снимается, извлекается рычаг воздушной заслонки. Запускайте двигатель и следите за тем, что происходит.

Воздушная заслонка открывается плоской отверткой на треть, а ключом на 7 регулируется болт регулировки. Тахометр должен показывать 3100-3400 оборотов. Если нужный результат достигнут, заслонку можете отпустить.

Шаг 4. Регулировка холостого хода

1. Зарядите максимально полностью аккумулятор.
2. Прогрейте двигатель, чтобы он достиг своей рабочей температуры.
3. Включите фары, аудиосистему и прочее оборудование, которое потребляет электричество. Требуется добиться максимального использования заряда аккумуляторной батареи.
4. Сделайте максимальные обороты на холостом ходу.
5. Вращением винта качества снижайте обороты примерно на 50-150.

Видео

https://youtube.com/watch?v=-iYxxRFBWUo

Не забывайте, что постоянная регулировка карбюратора, его грамотная чистка и настройка позволят существенно продлить срок службы устройства, избежать сложного и дорогостоящего ремонта. Плюс ко всему, это положительно сказывается на расходе топлива, который снижается в результате подобных процедур.

Теперь вы знаете, что делать при неисправности карбюратора на вашем ВАЗ 2109, провалах при разгоне, недержании холостых оборотов и прочих неприятностей.

Разумеется, если проблема оказалась серьезной и карбюратор нуждается в ремонте, тогда лучше доверить профессионалам. Браться за подобное дело самостоятельно не рекомендуется.

 Загрузка …

Двигатели и их характеристики

Начнем с силовых агрегатов. Для этого автомобиля предусматривалось несколько основных моторов с разными объемами и тех. характеристиками. Но схема двигателя ВАЗ-2108 – одинаковая для всех.

Это были моторы на 4 цилиндра с верхним положением ГРМ (8-клапанным) и распредвала. Отличительная особенность от установок предшествующих моделей заключалась в ременном приводе газораспределительного механизма. Также изменился и способ регулирования теплового зазора клапанов – от рокеров отказались в пользу регулировочных шайб.

Система питания изначально была карбюраторной, но в последствии ее заменили на инжектор. Охлаждение – жидкостного типа с принудительной циркуляцией ОЖ (объем ее составлял 7,8 литра для всех видов двигателей).

Двигатель восьмерки

Система смазки – комбинированного типа (одни узлы смазывались под давлением, а другие – разбрызгиванием). Масла в двигателе требовалось 3,5 литра.

Изначально на моторах использовалась бесконтактная система зажигания, но после ее заменили на микропроцессорную (она использовалась как на карбюраторных, так и инжекторных версиях).

Наконец, пожалуй, одна из самых примечательных особенностей – двигатель располагался в моторном отсеке поперечно, что позволило увеличить пространство в салоне, уменьшить размеры капота и расположить его под уклоном.

Теперь о том, какие были у ВАЗ-2108 технические характеристики. Имеющиеся основные силовые установки были: 1,1-литровым, 1,3-литровым и 1,5-литровым. Маркировка двигателей ВАЗ-2108 была взята по обозначению марки (кроме инжекторной модели). Так, базовой считалась модель с мотором на 1,3 литра, ее и обозначили как ВАЗ-2108. А для других версий, чтобы обозначить установленный мотор, к индексу добавили дну цифру. В итоге, 1,1-литровая версия маркировалась как ВАЗ-21081, а 1,5-литровая – 21083.

Далее рассмотрим, какие же имел каждый двигатель ВАЗ-2108 характеристики. Итак, базовой была версия без дополнительных индексов. Объем двигателя ВАЗ-2108 составлял 1,3 литра, что позволяло ему развивать мощность в 63,7 л. с., а максимальный крутящий момент составлял 94 Нм при 3600 об/мин. коленчатого вала.

ВАЗ-2108 с 1,1-литровым мотором получили после некоторой переработки базового мотора (уменьшили ход поршня), тем самым повлияв на объем. Двигатель этот выдавал всего 53,9 л. с., а крутящий момент составлял 79 Нм при тех же оборотах мотора, что указаны выше.

Характеристики ВАЗ-2108 с 1,5 литрами объема и карбюраторной системой питания составляла: мощность – 70 л. с., крутящий момент – 106 Нм при 3400 об/мин.

Мотор ВАЗ-2111, устанавливавшийся на «Восьмерку» практически не отличался по показателям от карбюраторной версии. Мощность у них была одинаковой, а вот крутящий момент у инжекторной модели был несколько выше 115 Нм.

Это были описаны основные версии силовых установок. Но заводом также выпускалась и модель, оснащенная роторно-поршневым мотором ВАЗ-415 (двигатель Ванкеля). У этой установки показатели были самые лучшие, он развивал 140 л. с. При моменте в 186 Нм. Это был двухкамерный агрегат с карбюраторной системой питания. Но поскольку ресурс двигателей ВАЗ-415 был не очень большим, особой популярностью такая версия «Восьмерки» не пользовалась.

Карбюраторный двигатель автомобиля запускается и глохнет

Признаки неисправности

— Двигатель пускается, работает несколько секунд и глохнет , повторные пуски безрезультатны.

— Двигатель пускается с трудом, поработав непродолжительное время глохнет , после повторного пуска заводится и работает .

— Двигатель пускается и сразу глохнет , повторно пускается и опять глохнет и так несколько раз, но потом все-таки начинает работать.

Причины неисправности

Отсутствует топливо в поплавковой камере

Подкачайте его рычагом ручной подкачки на бензонасосе.

Возможно, неисправен бензонасос или система питания. Снимите шланг с топливоподводящего штуцера карбюратора и несколько раз нажмите на рычаг ручной подкачки на бензонасосе. Из отверстия шланга должна выходить сильная пульсирующая струя бензина. Если ее нет или она слабая проверяйте бензонасос или систему питания.

проверка бензонасоса ВАЗ

Засорился сетчатый фильтр на входе в карбюратор

Достаньте его, выкрутив пробку , прочистите (можно зубной щеткой), промойте ацетоном или бензином и продуйте сжатым воздухом. Попутно прочистите посадочное гнездо фильтра в крышке карбюратора.

Неисправен электромагнитный клапан или засорен топливный жиклер системы холостого хода

Проверьте, не отвернулся ли в силу каких-либо обстоятельств электромагнитный клапан или держатель топливного жиклера системы холостого хода. Доверните его.Снимите провод с клапана, а затем опять наденьте. Должен быть слышен щелчок сработавшего клапана. Если его нет , соединяем отрезком провода плюс АКБ и вывод клапана. Щелчка нет — меняем клапан. Щелчок есть — проверяем систему ЭПХХ.

Проверьте исправность самого клапана, вывернув его из карбюратора и вытащив из него топливный жиклер. Жиклер следует внимательно осмотреть на предмет загрязнения и деформации. Также проверяем легкость перемещения запорной иглы клапана, наличие и целостность резинового уплотнительного кольца на корпусе клапана.

устройство электромагнитного клапана карбюратора

Выверните держатель топливного жиклера системы холостого хода (на карбюраторах с держателем вместо электромагнитного клапана), промойте, прочистите топливный жиклер и продуйте сжатым воздухом.

“Подсос” постороннего воздуха в карбюратор

Топливная смесь в этом случае обеднена. В случае если двигатель запускается и тут же глохнет скорее всего сильно обеднена. На изображении вероятные места «подсоса» постороннего воздуха на карбюраторе 2108 Солекс.

Подробнее о «подсосе» постороннего воздуха в статье «Подсос постороннего воздуха в карбюратор».

Повреждена диафрагма пускового устройства или оно не отрегулировано

Разберите корпус пускового устройства, диафрагму замените новой. Пусковое устройство отрегулируйте.

Засорены топливные и воздушные жиклеры, эмульсионные колодцы и трубки главной дозирующей системы

Необходимо снять крышку карбюратора вывернуть жиклеры, вынуть трубки, промыть и прочистить их, прочистить колодцы, продуть все сжатым воздухом и поставить обратно. На изображении показано, что стоит прочистить на карбюраторе 2105, 2107 Озон.

На карбюраторе Солекс выворачиваем воздушные жиклеры , вынимаем их вместе с эмульсионными трубками. На дне открывшихся колодцев находятся топливные жиклеры. Выворачиваем их тонкой длинной шлицевой отверткой. Прочищаем, промываем ацетоном и продуваем сжатым воздухом.

Засорены топливные и воздушные жиклеры и каналы системы холостого хода

Выкрутите жиклеры, промойте и прочистите их, продуйте сжатым воздухом.

воздушный и топливный жиклеры СХХ карбюраторов 2108 Солекс и 2105, 2107 Озон

Нарушен уровень топлива в поплавковой камере карбюратора

Топливная смесь или сильно обеднена или сильно обогащена в следствии неправильной регулировки.

Статьи на сайте про регулировку уровня топлива:

Не отрегулирован привод воздушной заслонки карбюратора («подсос»)

Не полностью открытая воздушная заслонка вызывает обогащение топливной смеси в ряде случаев до такой степени, что двигатель сложно запустить, особенно горячий.Возможно заливание свечей зажигания топливом. Отрегулируйте привод:

При полностью вытянутой рукоятке «подсоса» воздушная заслонка должна полностью перекрывать сечение первой камеры карбюратора.

При полностью утопленной рукоятке воздушная заслонка должна стать строго вертикально.

Примечания и дополнения

— Перед поиском причин того, что карбюраторный двигатель запускается и глохнет рекомендуется проверить исправность системы зажигания, так как симптомы ее неисправности схожи с симптомами неисправности системы зажигания и наличие подачи топлива по системе питания.

Еще пять статей на сайте по неисправностям карбюраторов
