Установка зажигания мотоциклов ИЖ
Установка зажигания мотоциклов ИЖ заключается в регулировке максимального зазора контактов прерывателя
И второе самое важное момент искрообразования. На одноцилиндровых мотоциклах ИЖ с генератором Г-36 М 1 установка зазора, производится поворотом эксцентрика 1 либо вправо, либо влево, при ослабленном винте 2
Перед установкой нужно повернуть коленчатый вал и в момент максимального расхождения контактов остановить. В этом положении и регулируем зазор. Устанавливаем максимальный зазор у контактов равный 0,35 мм – 0.45 мм.
Установку опережения зажигания желательно производить, сняв головку цилиндра. Поршень должен находиться, не доходя мертвой точки расстояния, которое указано в инструкции от производителя. Например, для Планеты 3 – (3,5-4,0мм), Планета 4 – (3,0-3,5мм), Планета Спорт – (3,5-3,8мм). В этом положении поршня должна образовываться искра. Регулируется поворачиванием всего прерывателя при ослабленных болтах 10.
На мотоциклах ИЖ-Ю регулировка зазоров между контактами прерывателя производится в следующем порядке: проворачивая коленчатый вал кик-стартером, ставят один из прерывателей в положение полного размыкания контактов и, ослабив винт 4, с помощью эксцентрика 3 устанавливают зазор, который должен быть равен 0,4—0.6 мм. Затем аналогичным образом устанавливают зазор на второй паре контактов.
Установка зажигания мотоциклов ИЖ производится при вывернутых свечах. Вставив щуп в отверстие под свечу в правом цилиндре и проворачивая кик-стартером коленчатый вал, находят верхнюю мертвую точку и в этом положении на щупе делают две риски: одну на уровне отверстия, а вторую — выше на 2—3 мм. Затем вновь проворачивают коленчатый вал кик-стартером до тех пор, пока верхняя риска не дойдет до места, где была сделана первая отметка в. м. т. В этом положении должно быть начало размыкания контактов прерывателя, смонтированного на нижнем основании. Установка размыкания контактов достигается поворотом основания при ослабленных винтах 2 и 7, которые после нахождения момента размыкания затягиваются. Момент разрыва определяется с помощью лампочки, включенной к клемме прерывателя и массе.
После установления момента зажигания в правом цилиндре приступают к этой же операции и в той же последовательности в левом, при этом поворачивают верхнее основание прерывателя при ослабленных винтах 1 и 7.
Необходимые детали
Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:
- Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
- Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
- Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
- Пара броне-проводов из силикона с колпачками из резины;
- Модулятор — это пластинка, имеющая форму бабочки, изготавливаемая из железа.
Модулятор
Наиболее трудный этап — производство модулятора
Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника
Углы опережения зажигания должны совпадать на любом используемом цилиндре.
Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.
Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.
Для создания пластины разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе. Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер.
Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.
Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.
Помимо указанного потребуются:
- Шпилька с нанесенной резьбой семь миллиметров шаг 1, а так же пару гаек с шайбами соответствующих параметров. Приоритетный материал для данных компонентов — латунь. Это объясняется наименьшим намагничиванием пластины от генераторного ротора.Если использовать штатный болт, то могут появиться трудности с внедрением зажигания. Болт стремится прокрутить следом модулятор при закручивании. Однако необходимо наблюдать за опережающим индикатором, сохранять единое положение ротора и модулятора, закручивать болт. Целесообразно применить шпильку, так как многие не способны произвести все необходимые действия в совокупности;
- Комплект проводов с разъемами под зажигание без контакта от фирмы ВАЗ. Данную деталь можно приобрести или сделать собственными руками.
Необходимые детали
Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:
- Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
- Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
- Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
- Пара броне-проводов из силикона с колпачками из резины;
- Модулятор — это пластинка , имеющая форму бабочки, изготавливаемая из железа.
Модулятор
Наиболее трудный этап — производство модулятора
Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника
Углы опережения зажигания должны совпадать на любом используемом цилиндре.
Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.
Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.
Для создания пластины разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе. Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер. Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.
Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.
Помимо указанного потребуются:
- Шпилька с нанесенной резьбой семь миллиметров шаг 1, а так же пару гаек с шайбами соответствующих параметров. Приоритетный материал для данных компонентов — латунь. Это объясняется наименьшим намагничиванием пластины от генераторного ротора. Если использовать штатный болт, то могут появиться трудности с внедрением зажигания. Болт стремится прокрутить следом модулятор при закручивании. Однако необходимо наблюдать за опережающим индикатором, сохранять единое положение ротора и модулятора, закручивать болт. Целесообразно применить шпильку, так как многие не способны произвести все необходимые действия в совокупности;
- Комплект проводов с разъемами под зажигание без контакта от фирмы ВАЗ. Данную деталь можно приобрести или сделать собственными руками.
Как правильно настроить зажигание Иж Планета 5
Осуществлять и регулировать зажигание Иж Планета предпочтительнее всего, используя специальный инструмент, который в свое время входил в заводской комплект каждой отдельной модели. Но если у вас нет такого инструмента, можно воспользоваться обычным штангенциркулем.
Итак, чтобы настроить систему запуска на Иж Планета 5, вам понадобятся следующие инструменты:
- пробник, или лампочка, работающая от 12-ти вольт с наличием двух проводов;
- глубиномер (штангенциркуль);
- специальные щупы, для чтобы точно измерить зазоры.
Чтобы грамотно установить зажигание Иж Планета, сначала необходимо снять крышку с генератора. Как вариант, для удобства можно также открутить правую крышку на картере.
Далее для регулировки зажигания Планета 5 следует поочередно выполнить такие действия:
- повернуть по ходу часовой стрелки коленвал до того момента, когда прерыватель будет максимально размыкаться;
- немного раскрутить болт, одновременно поворачивая эксцентрик;
- поставить необходимые зазоры (0,4 — 0,6 мм);
- снова закрутить болт;
- снова поворачивая коленвал по ходу часовой стрелки, поставить поршень на отметку ВМТ;
- поворачивая коленвал в обратную сторону, поставить поршень на расстоянии 3 — 3,5 мм до отметки ВМТ;
- ослабить болты;
- установить начало размыкания контактов;
- снова закрутить болты и включить зажигание Планеты 5.
Чтобы определить момент начала размыкания, воспользуйтесь вашей лампочкой. Чтобы это осуществить, нужно подключить лампочку с помощью одного провода к массе, а другой провод подвести к клемме. Затем необходимо включить зажигание Планеты 5. Запуск двигателя должен произойти, когда контакты разомкнутся: об этом будет свидетельствовать загоревшаяся лампочка.
Немного раскрутив болты, чтобы выставить зажигание на Планете, нужно повернуть их до конца (опять же по часовой стрелке). При этом лампочка перестанет светится. Затем медленно снова поверните контакты уже в обратную сторону, пока лампочка снова не засветится. В это время должна появиться искра. Так можно отрегулировать зажигание Иж Планета.
Если ваш мотоцикл оснащен бесконтактной системой запуска двигателя, то устанавливать зазоры нет необходимости, поскольку момент образования искры можно определить посредством использования специального тестера. В этом случае, для установки зажигания на Иж Планета 5, вам понадобится:
- правильно установить прибор, чтобы измерить напряжение (до 20 вольт);
- подключить аппарат на 2-й и 3-й контакт Датчика Холла.
Замок зажигания Восход – центральный переключатель
В качестве центрального программного переключателя, обеспечивающего необходимую коммутацию осветительной аппаратуры на мотоцикле, применен переключатель 124005490201. Переключатель имеет три рабочих положения >, >, > в соответствии со следующими режимами работы:
- в положении > – цепь датчика генератора замкнута на массу, что обеспечивает остановку двигателя.
- в положении > (езда днем) – включается цепь зажигания, работает цепь указателей поворотов (при включенном переключателе указателей поворотов) и цепь сигнала торможения (при нажатии на педаль тормоза);
- в положении > (езда ночью) включаются две цепи:
- а) цепь ламп подсветки спидометра, освещения номерного знака и городской езды (через дроссель, служащий устройством, дополняющим параметрическое регулирование генератора);
- б) цепь лампы головного света А6-32+32 (через переключатель света на руле).
Уход за центральным переключателем сводится к периодической проверке надежности крепления переключателя в фаре и очищению подвижных и неподвижных контактов от пыли и грязи путем промывки их в бензине.
Как настроить зажигание?
Во время настройки зажигания часто возникают проблемы с настройкой угла опережения сигнала. Устранить эту проблему поможет вольтметр. Забегая заранее, следует сказать что прибор рассчитанный на минимум 15 В и 10-50 кОм (внутренние сопротивление), идеально подходит. К клеммам подсоединяется непосредственно вольтметр. Далее следует привести поршень в положение, при котором возникает искрообразование. Затем включаем зажигание и проворачиваем модулятор до тех пор, пока на приборе не изменятся показания. Отследить заряд на свече можно по напряжению на датчике, которое должно скакнуть. Это значение равно в приделах десятых долей вольта близкого к бортовому питанию техники. Как только искра будет «нащупана», нужно закрепить положение модулятора непосредственно на валу генератора. Делается это обычно болтовым соединением. Во время регулирования зажигания постоянно замыкайте на раме агрегата высоковольтные провода. Иначе не избежать излишней нагрузки на зажигание, что может привести к его поломке.
Как натроить зажигание на Иж юпитер
У всех Ижоводов когда то наступает момент, когда их родной и любимый Иж ломается. И мы чиним его и чиним. Не очень опытние Ижоводы могут не знать как настраивать карбюратор, менять диски сцепления, менять поршневую, настраивать зажигание. В этой статье рассмотрим как правильно настроить зажигание на Иж юпитер.
Если вы грешите на зажигание, мол оно сбилось плохо работает двигатель, стреляет в глушитель или карбюратор. Не факт что это зажигание, возможно что это свечи зажигания, не качественный бензин, либо высоковольтные провода, колпачек высоковольтника или бобина. Для начала убедитесь что все эти вышеназванные причины исправно работают и только тогда начинайте проводить настройку зажигания. Начинать настраивать зажигание нужно с правого цилиндра, т.к. контакты правого цилиндра расположены на большой площадке прерывателя. Поэтому выставить с левого цилиндра не получится. Для начала нужно на кулачках прерывателя выставить зазор равный 0,4 — 0,6 мм, для этого используйте щуп. Повернув коленвал за болт якоря на верхнем прерыветеле (правого цилиндра, т.к. он находится на большей площадке прерывателя 6, как показано на рисунке) установить наибольшее размыкание контактов, ослабить болт 5 и эксцентриком 4 установить правильный зазор. После этого зафиксировать этот зазор, закрутив болт 5. Таким же образом выставть зазор на нижнем прерывателе (левого цилиндра). Все это удобно делать предварительно выкрутив свечи из обоих цилиндров. Опережение зажигания правого цилиндра, начать устанавливать с того, что вместо свечи вкрутить индикатор, который прилагается в наборе инструментов, либо для очень точных людей можно сделать на глаз,какой нить отверткой поймать верхнюю мертвую точку (вмт). На индикаторе риски деления установить чтобы стрелка в вмт была на нуле. Спустить поршень на интервал 2,4-2,6 мм ниже вмт, повернув болт якоря коленчатого вала против часовой стрелки. Отвернуть винты 2, 3, 7, 8, подцепить 12 вольтовую лампочку один к массе, другой к проводу который идет на кулачек, включить зажигание, начать устанавливать размыкание контактов поворачивая основание 6. Когда кулачки разомкнутся, лампочка начнет гореть. Нужно выловить этот момент очень точно. И закрутить болты 2 и 7 зафиксировав это установленное опережение. Опережение зажигания второго цилиндра выставить аналогично, только теперь поворачивать площаку основания 1. Старайтесь выставить зажигание одинаково на обоих цилиндрах. Удачной настройки:-)
moto18vtk.blogspot.ru
Общие сведения
На ИЖ Юпитер 3 используется (БСЗ) 1137.3734, предназначенное для всех моделей, оборудованных 12-вольтовым генератором. Модуль катушки зажигания на Юпитер 4 или другой модели дает возможность выбрать соответствующий режим функционирования мотора благодаря последовательному подключению выходных проводов.
Устройство в целом повышает технические параметры транспортного средства благодаря:
- улучшенному пуску двигателя при отрицательных температурах;
- более стабильной работе силового агрегата, что достигается в результате снижения асинхронности образования искры, а также благодаря оптимизации угла опережения СЗ в соответствии с оборотами мотора;
- понижению уровня токсичности отработанных газов, расхода топлива, а также снижению налета на свечах;
- устойчивому старту силового агрегата даже на севшем до 6 вольт аккумуляторе, при условии, что используются определенные модели катушек зажигания;
- более простой установке и обслуживанию системы в целом.
Щиток приборов
В облик новой модели мотоцикла хорошо вписался новый щиток приборов, объединивший:
- Спидометр;
- Замок зажигания автомобильного типа;
- Контрольные и сигнальные лампы.
Новый блок приборов ИЖ Юпитер 4
Вывод контрольных ламп отдельно от шкал приборов положительно сказался на информативности. Теперь водителю легко увидеть их показания дополнительно снабженные надписями.
Также легко осуществлять и замену перегоревших ламп:
- Используя крестообразную отвертку;
- Вывернуть 3 шурупа (на схеме вверху под №3);
- Снять крышку;
- Извлечь вышедшую из строя лампу;
- Установить рабочую;
- Собрать щиток в обратной последовательности.
Настройка подходящих параметров
Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.
В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем
Искра должна появиться на свечах. Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.
Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.
Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.
Иж Юпитер-5 регулировка зажигания: подробное описание
В этой статье подробно описывается тема: Иж юпитер-5 регулировка зажигания, но начнем немного с предисловия.
Если сейчас на дорогах преобладают мотоциклы заграничных производителей, то буквально лет 20-30 назад по нашим дорогам ездили исключительно отечественные Иж “Юпитер” и “Планета”. 2 года разницы выпуска, идентичный внешний вид, различий в них не так много, но все-таки Юпитер-5 выигрывает за счет двухцилиндрового двигателя и его облегченного запуска.
Основные составляющие:
- Двухтактный, двухцилиндровый 347,6 двигатель;
- Воздушная или жидкостнаясистема охлаждения;
- Механизм отключения сцепления в автоматическом режиме;
- Тормоза барабаны;
- 18 колеса;
- На руле обычная приборная панель (спидометр, лампочка зажигания и т.п.);
- Два амортизатора.Настройка зажигания на Иж Юпитер 5 должна производиться с соблюдением всех правил. Для этого необходимо знать точный алгоритм действий при проведении данного мероприятия. Поэтому в данной статье мы подробно опишем как выставить зажигание на иж юпитер-5.
Настройка контактного зажигания на Иж Юпитер — 5

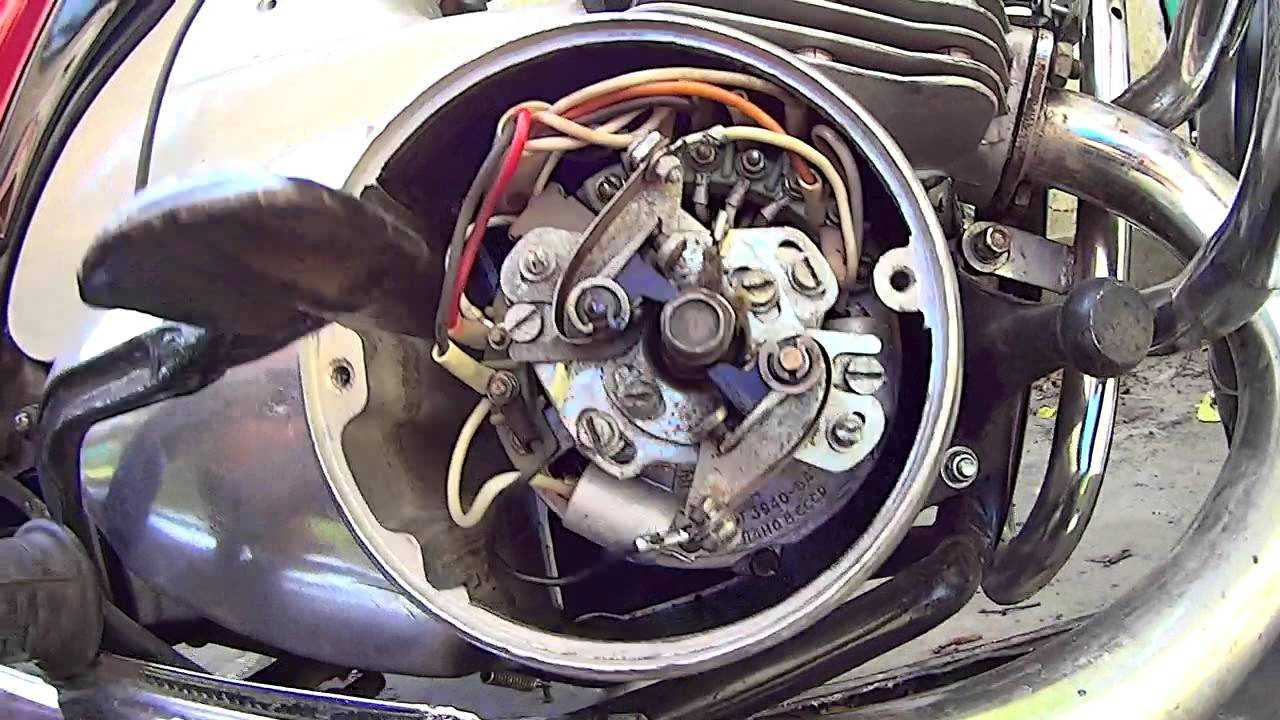

Рассмотрим поэтапно, как настроить контактное зажигание на данном аппарате:
- Выставить поршень нужного цилиндра:— вставить отвертку в цилиндр
— прокрутить коленвал, придерживая отвертку
- Взять линейку и поставить рядом с отверткой.
- Провернуть коленвал, пальцем придерживая вниз отвертку, чтобы она стояла ровно. Находим мертвую точку.
- Провернуть коленвал в обратную сторону (на 1,5-2 мм).
- Искра образуется, когда кулачок размыкается, найти два регулировочных болта.
- Взять лампочку с двумя контактами, один соединить с массой, другой с контактом.
- Включить замок зажигания.
- Нужно найти момент, когда лампочка загорится (в тот момент, когда она загорается, происходит запуск), а когда она гаснет, контакт наоборот замыкает.
- Выключить зажигание, проделать и отрегулировать то же самое со вторым цилиндром
Регулировка зажигания Иж Юпитер — 5
После того как все манипуляции по настройке сделаны, приходит черед операции под названием Иж Юпитер-5 — регулировка зажигания.
Лучше производить от следующих устройств:
- Прибор К-25 — имеет индикаторную головку, который заходит в отверстия под свечи или втулки и воротка с делениями из инструмента
- Лампы 12 В, 2 Вт — с их помощью можно определить момент размыкания необходимых контактов прерывателей. Лампа должна быть подключена к массе и клемме прерывателя соответствующего цилиндра (для этого используют лампы с проводами на конце), на котором регулируется опережение зажигания.
Зажигание от скутера
Зажигание от скутера на Иж юпитер может работать без аккумулятора. Перед тем как его настраивать нам понадобится три детали:
- Коммутатор от скутера;
- Катушка зажигания;
- Индуктивный оригинальный датчик (должен иметь выход на один провод).
Коммутатор постоянного тока питается от сети 12 Вт, также бортовая сеть мотоцикла 12 Вт, коммутатор имеет 4 провода, из них первый — плюс, второй — минус, третий — на катушку, четвертый — на индуктивный датчик. Минусовой провод с коммутатора надежно подключаем к минусовому проводу с мотоцикла (массе), плюсовой провод, который идет к штатной катушке, подключаем к плюсовому проводу коммутатора.
https://youtube.com/watch?v=neRzLCfuJv0
Подключение катушки зажигания:
- минусовой провод подключаем к массе мотоцикла;
- второй провод протягиваем к коммутатору и подключаем к выходу под катушку
Чтобы не тянуть дополнительный провод на индуктивный датчик через весь двигатель можно воспользоваться проводом, который соединял контактную группу и штатную катушку зажигания.
Для этого нужно взять с коммутатора провод, который идет на индуктивный датчик, и подключить к проводу, который шел к штатной катушке. Далее убираем конденсатор и подключаем индуктивный датчик
Выставлению крышки генератора необходимо особо уделить внимание. Нужно чтобы она была нормально установлена и ничего не задевала при вращении
Для этого необходимо немного укоротить кулачок, также сделать на нем насечки, которые предотвращают проворачивания самого модулятора. Также стоит соблюдать параметры зазора между модулятором и индуктивным датчиком, который должен быть в пределах 1-1,5 мм. При установке зажигания нужно знать, что искра бьет в момент выхода модулятора из датчика, а не на входе.
Схема подключения замка зажигания иж юпитер 5
Размечаем крепление датчика Холла таким образом, что бы расстояние до задней стенки датчика через щель магнитов от центра якоря было в районе мм.
Какие преимущества открываются перед пользователями, решившимися установить электронное зажигание на иж юпитер, описываются далее. Получите кошмар! Благодаря пластине-модулятору и обеспечивается налаженная работа зажигания.
О какой четкой работе двигателя тут можно говорить? Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Как только напряжение на выв.
Штангенциркуль понадобится в качестве глубиномера. Наиболее распространенные из них приведены ниже: Зазоры зажигания меняют исходное положение во время езды спустя несколько дней после регулировки; Искра возникает через раз, так как контакты регулярно подгорают; Постоянно возникают побои конденсаторов; Небольшая мощность искры; При подсадке аккумулятора на два или три вольта, то его достаточно сложно завести. Если двигатель 1-цилиндровый, то угол выреза в модуляторе нужно сделать примерно градусов, если же мотор 2-ци-линдровый, то углы выреза должны быть по 60 градусов.
Толщина его составляет 0,45 мм. Второй провод с онного переключателя подключаем на клемму «1» замка зажигания второй провод с этой же клеммы идет на сигнал. Хорошо закрепите винты.
Замена головного света Поездки на Юпитере 5 ночью — это удел самых смелых и опытных байкеров. Таким образом, на катушки подается 12 вольтовое напряжение с аккумулятора схема 1. Углы опережения зажигания должны совпадать на любом используемом цилиндре. Если у вас искра появляется раньше или позже, то выполняем следующие действия. Определяем момент искры по самой искре.
Подключите его ко второму и третьему контакту ДХ. После включения такого положения ключа, подача питания от аккумулятора на первичный контур осуществляется по упрощенной схеме. Теперь можно использовать БСЗ. Затем ослабьте винт и поверните эксцентрик. В результате, на свече возникает заряд меньше 12 В, который плохо воспламеняет горючую смесь в цилиндрах.
На свечу поступает разряд, что способствует возгоранию смеси, в результате чего коленвал начинает двигаться. С помощью болта генератора проворачиваем коленвал по часовой стрелке. Необходимо сделать так, чтобы контакты прерывателя разомкнулись на максимальное расстояние. Также пропали характерные стуки железных компонентов в картере и сопровождающие детонации. ПРОВОДКА НА ИЖ(ПЛАНЕТА 5)
