Как выставить зажигание на ваз 2114, 2115 своими руками, метки грм

Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114: полное пособие как проверить метки

Выставления меток газораспределительного механизма на 8-ми клапанной ВАЗ-2114 является важной частью ремонтных операций. Так, этот процесс понадобится непосредственно при регулировке клапанного механизма или замены ремня ГРМ

Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям

Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям.

Что такое ГРМ?

Схема устройства ГРМ

Газораспределительный механизм – это механизм, при котором происходит управление фазами газораспределения силового агрегата. Для нормальной работоспособности двигателя существуют специальные метки, по которым должен быть выставлен ГРМ.

Сбиваются метки ГРМ в случае, если был обрыв приводного зубчатого ремня или при неверной его замене. Так, в этих случаях, двигатель будет работать неправильно и потребуется повторное выставление меток. Сделать это достаточно проблемно и под силу не каждому.

Выставляем метки: пошаговая инструкция

Инструментарий для работ с метками ГРМ

Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:

Ключ на 10.
Тонкая плоская отвертка.
Домкрат.

Сам процесс

Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:

Поддомкрачиваем правую часть автомобиля.

Устанавливаем автомобиль на домкрат

Устанавливаем метки на распредвале и блоке

Снимаем заглушку картера, где метка на маховике должна совпасть с блоком

Последствия неправильного выставления меток ГРМ

Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.

Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.

Рассмотрим, основные варианты развития событий:

Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана .
Погнутые клапана (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
Вследствие действий выше, головка блока цилиндров может деформироваться , выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
Прогорание поршневого механизма , также становится последствием неправильного расположения меток газораспределительного механизма.

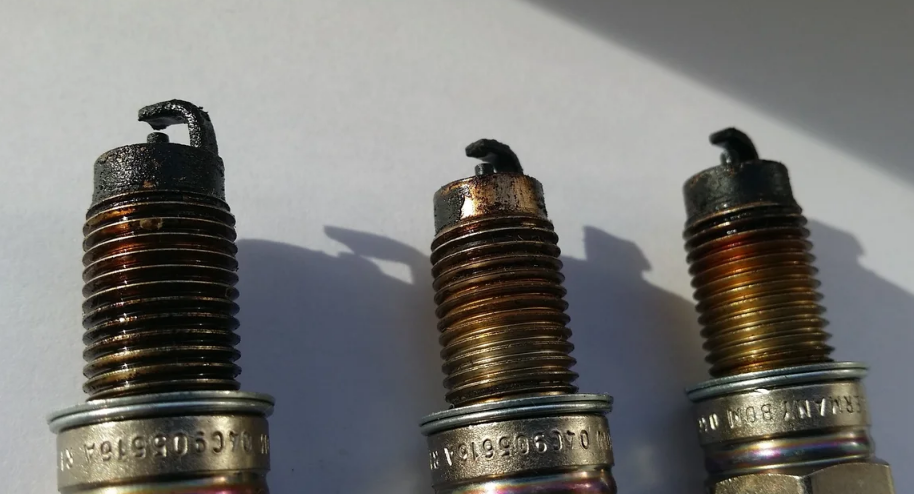

Масляный остаток на свечах , а также плохой зажигательный момент топливной смеси.
Другие последствия.

Как показывает практика, выставить зажигание на ВАЗ-2114 достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.

Как установить время отсчета времени на отметках на ВАЗ 2113-ВАЗ 2115?

1) Как мы уже говорили ранее, если вам просто нужно установить метки, при условии, что фазы, которые вы обычно используете, прежде чем удалить ремень газораспределения, например, все это делается легко и быстро, но если у вас нет этих меток, то после этого уже вынуждена снять ремень газораспределения и все эти этикетки настроены, вначале мы объясним, как нанести все отметки, и поэтому вы убедитесь, что вы настроили синхронизацию клапана нормально или есть отклонения, доходите до вначале вам нужно снять крышку, которая закрывает механизм RM и уже включена. После этого все помещается на метки, крышка снимается следующим образом, все болты, которые ее фиксируют, выключаются (во всех трех места фиксируются именно в том, что вы видите на фотографии ниже), и как только все выкручивается, снимите крышку механизма закрытия с автомобильного двигателя.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Согласование углов взаиморасположения распредвала (РВ) и коленвала (КВ) производится путем совмещения отметок на звездочках с отливами на корпусах двигателя. Последних – два: один расположен на передней алюминиевой крышке (длинная черточка), второй – на постели РВ. Однозначность относительного расположения «маяков» важна на протяжении всей операции смены цепочки.

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике», однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

После выполнения базового требования можно приступать к демонтажу шкива КВ, передней крышки, отпускать и удалять натяжитель, снимать успокоитель. Далее следует процедура корректировки пометок на РВ. Методика, как выставить метки ГРМ на ВАЗ 2106, заключается в выполнении таких пунктов:

Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
Вынуть цепочку.
Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
Провернуть распредвал до совпадения отметок на звезде и постели.
Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

Одеть на вал.
Посмотреть на относительное расположение засверловки и прилива.
Снять.
Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Устанавливаем новый ремень и производим его натяжение

Порядок выполнения работ

1.Ремень надеваем, начиная с шестерни коленвала.

2.Проведя ремень через шестерню жидкостного насоса и натяжной ролик, надеваем его на шестерню вала ГРМ.

3.Для натяжения ремня, обычно, используется специальный ключ, которым вращается натяжной ролик. Если такого инструмента у вас нет, можно применить обычные саморезы, шурупы или болты. Вставляем их в отверстия в корпусе ролика (2 шт), и продев отвертку между ними, вращаем ролик против часовой стрелки, натягивая ремень. Периодически проверяем натяжение ремня.

4.Натяжение ремня, без использования специнструмента, именуемого тензометрическим тестером, можно проверить путем его проворачивания вокруг его вертикальной оси. Для этого, взявшись двумя пальцами (большим и указательным) за его поверхность в точке между звездой распределительного вала ГРМ и шестерней жидкостного насоса, проверните ремень вокруг его вертикальной оси. Если его плоскость провернется более, чем на 90 градусов, подтяните еще. Натяжение можно считать оптимальным, когда ремень проворачивается на 80-90 градусов. Но не переусердствуйте: сильное натяжение приведет к износу и самого ремня, и подшипника помпы.

5.Если натяжение ремня ГРМ в норме, затягиваем гайку крепления ролика натяжителя (ключ на 13). Вытягиваем шурупы (саморезы, болты) из корпуса ролика.

6.Накинув ключ на 19 на болт крепления шкива коленвала, проворачиваем вал на 2 оборота. Проверяем, не сбились ли метки. Если все в норме, продолжаем монтаж. Если метки сбились, придется снять ремень и все повторить заново.

7.На коленвале снова отворачиваем болт шкива привода генератора (ключ на 19). Устанавливаем ранее снятый шкив на коленчатый вал. Зафиксировав маховик отверткой, затягиваем болт.

8.Надеваем ремень генератора, производим его натяжение.

9.Проверяем результаты проделанной работы. Запускаем двигатель, слушаем его работу. Если двигатель работает нормально, значит, вы все сделали правильно.

10.Ставим на место защитную крышку привода ГРМ, закручиваем 3 болта ее крепления (ключ на 10).

11.Подгибаем защиту двигателя, и тем же ключом закручиваем 2 болта ее крепления к кузову.

12.Монтируем правое переднее колесо.

13.Опускаем машину, не забываем надежно затянуть болты его крепления.

Вот, в принципе, и весь алгоритм замены ремня ГРМ. Как видите, он не настолько сложен, как может показаться на первый взгляд. Конечно, предусмотреть все нюансы, которые могут возникнуть в процессе замены, невозможно, однако предоставленной информации должно вполне хватить, чтобы справиться с этой задачей. Тем более, в случае ошибки двигатель никоим образом не пострадает.

Если у вас остались вопросы, или вам необходима более детальная информация, посмотрите видео о том, как происходит процесс замены ремня привода ГРМ на автомобиле ВАЗ 2115

Обрыв ремня ГРМ в пути может причинить массу неудобств. На ВАЗ-2115 эта поломка способна привести к загибу клапанов, что грозит более дорогостоящим ремонтом. Также неприятная ситуация может возникнуть, если поломка произойдет в дороге. Ниже мы разберемся в причинах этой неисправности и приведем инструкцию по ее устранению.

Этапы работы

Замена выполняется достаточно просто, достаточно только снять установленную деталь и на ее место поставить новую, удостоверившись в том, что на ней нет никаких дефектов, которые могут помешать нормальной работе. Но как демонтаж, так и замена ремешка на новый должны проводиться в строгом соответствии с инструкцией.

Подготовка

Перед тем, как будет проводиться непосредственно сама процедура замены в ВАЗ-2114, нужно включить ручной тормоз, а также выставить рычаг на четвертую передачу. Делается это для того, чтобы обеспечить не только безопасное, но и удобное выполнение всех работ, так как в противном случае проведение всех работ будет довольно затруднительным.

Снимаем старый ремень ГРМ

Удалите крышку, которая обеспечивает защиту деталей от внешних факторов, после чего снимите приводной ремень.
Далее следует аккуратно демонтировать шкив привода коленвала, при этом не трогая болт крепления, и затем переключить рычаг на нейтральную передачу.
Аккуратно вращайте коленвал по часовой стрелке, постоянно обращая внимание на текущее состояние маховика и метки, которые можно будет увидеть сквозь специальное отверстие кожуха сцепления. Двигать коленвал нужно до того момента, когда метка встанет в одну линию со средней полоской шкалы.
После того, как метка точно расположится параллельно той, которая находится сзади, следует выкрутить крепежную гайку натяжного ролика, чтобы потом удалить использованный ремень.

Устанавливаем новый ремень и производим его натяжение

Новый ремень, на который меняется отработавшая деталь, надевается на шкив распределительного вала, после чего обе его ветви следует достаточно натянуть.
Левая часть, которая осталась ненатянутой, следует завести за ролик, после чего надеть ее на шкивы коленвала и помпы, а затем постоянно прокручивать ролик против часовой стрелки, пока вы не будете точно уверены в том, что ремень ГРМ полностью натянут.
Коленвал проворачивается приблизительно на полтора-два оборота, после чего ремонтирующему нужно обязательно удостовериться в том, чтобы обе метки находились посередине. Если после выполнения замены оказалось, что метки не совпадают друг с другом, нужно опять снять ремень ГРМ и заново повторить все указанные выше операции, и делать это до того момента, пока обе метки не будут стоять параллельно друг другу.
Если все правильно, коленвальный болт следует убрать, после чего вернуть на рабочее место генераторный шкив, который затем следует закрепить болтом.
Натяните ремень и верните обратно ремешок генераторного привода, проворачивая специальный ролик по направлению против часовой стрелки.

В конечном итоге после того, как замена ремня ГРМ на ВАЗ-2114 будет завершена, нужно завести двигатель для того, чтобы удостовериться в отсутствии каких-либо проблем. Помимо этого, ориентируясь по звуку, вы сможете приблизительно понять, насколько хорошо затянули ремень.

Если что-то осталось непонятным, можете посмотреть видеоинструкцию по проведению этой операции на ВАЗ-2114:

Замена ремня ГРМ ВАЗ 2114

Замена ремня ГРМ ВАЗ 2114 сопряжена с некоторыми нюансами, которые будет рассмотрены в данной статье. Как правило, деталь необходимо менять в случае чрезмерного износа. Если автомобиль оснащён инжекторным двигателем, то проблема отразиться на приборной панели в качестве вывода «ошибка датчика фаз». Однако, не рекомендуется ждать, пока случится обрыв ремня.

Опытные автомобилисты рекомендуют производить замену практически каждые 40 000 километров пробега. Указанные условия позволят свести возможную неисправность к профилактике. Необходимо заметить, что в некоторых случаях, обрыв ремня ГРМ может привести к капитальному ремонту двигателя.

Основные рекомендации по замене ремня ГРМ:

• В ходе замены детали, рекомендуется одновременно обновить натяжной ролик.• Прежде чем устанавливать ремень, также желательно проверить наличие смазки в натяжном ролике, возможность вращения в помпе или люфт. • При отсутствии смазки следует аккуратно смазать ролик с обеих сторон. Если имеется люфт или свободное вращение в указанной помпе, рекомендуется замена.• Если после замены ремня ГРМ, во время функционирования двигателя слышится свист, то необходимо ослабить натяжение детали.

Замена ремня ГРМ – пошаговая инструкция:

1. Необходимо установить автомобиль на стояночный тормоз.2. Рекомендуется включить четвёртую или пятую передачу.3. Следует аккуратно снять переднюю покрышку зубчатого ремня.4. Необходимо ослабить натяжение ремня привода генератора. Теперь указанную деталь можно снять. 5. Далее, шкив привода генератора, сидящий на коленвале, также необходимо аккуратно снять. Однако, болт, который крепит шкив, следует поставить на место.6. Теперь рычаг коробки передач следует установить на нейтральную позицию.7. Коленчатый вал необходимо крутить по часовой стрелке, наблюдая за люком кожуха сцепления. Здесь можно увидеть маховик и метку. Указанная метка должна дойти до среднего деления шкалы. 8. Необходимо удостовериться в том, что метка на шкиве распредвала сидит напротив установочной метки, которая расположена на задней крышке.9. Нужно слегка открутить гайку, которая крепит натяжной ролик.10. Используя натяжной ролик, необходимо ослабить ремень ГРМ, для того чтобы облегчить съём детали. 11. Теперь можно снять ремень ГРМ.12. Следует установить новый ремень на шкив распределительного вала, натянув обе ветви.13. Левую часть ремня нужно завести за натяжной ролик и аккуратно надеть на шкив помпы, а затем на шкив коленчатого вала.14. Ремень необходимо натянуть, используя натяжной ролик, который следует поворачивать против часовой стрелки

Здесь нужно обратить внимание на то, чтобы на ремне не образовалось каких-либо сильных перегибов.15. Нужно повернуть коленчатый вал на два оборота. Метки должны находиться в тех же положениях, что были описаны в шагах №7 и №8

Метки должны находиться в тех же положениях, что были описаны в шагах №7 и №8

В тех случаях, когда метки не совпадают, рекомендуется начать работу заново. 16. Теперь нужно открутить болт из коленвала и установить шкив генератора обратно, который следует закрепить болтом. 17. Используя натяжной ролик, необходимо медленно натянуть ремень ГРМ, и надеть ремень привода генератора. Натяжение последней детали также следует отрегулировать

Метки должны находиться в тех же положениях, что были описаны в шагах №7 и №8. В тех случаях, когда метки не совпадают, рекомендуется начать работу заново. 16. Теперь нужно открутить болт из коленвала и установить шкив генератора обратно, который следует закрепить болтом. 17. Используя натяжной ролик, необходимо медленно натянуть ремень ГРМ, и надеть ремень привода генератора. Натяжение последней детали также следует отрегулировать.

Закончив всю указанную работу, можно приступить к тестированию ремня ГРМ. Во время тестирования можно определить необходимость в дополнительном натяжении или ослаблении детали. В целом, практически каждый может справиться с поставленной задачей, однако, не следует забывать, что данная работа требует терпения и определенных навыков.

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

набор рожковых ключей, потребуются инструменты на 13 и 17;
длинная отвертка с плоским лезвием;
накидной гаечный ключ на 10, можно использовать головку с трещоткой;
ключ для установки натяжного ролика;
баллонный ключ;
домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
Выполните снятие ремешка газораспределительного механизма с диска коленвала.
Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ

Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха

Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки

Демонтируйте ремень со шкивов и установите новое изделие

Выкрутите гайку, фиксирующую вал генераторного устройства

Наденьте новый ремень и затяните ролик

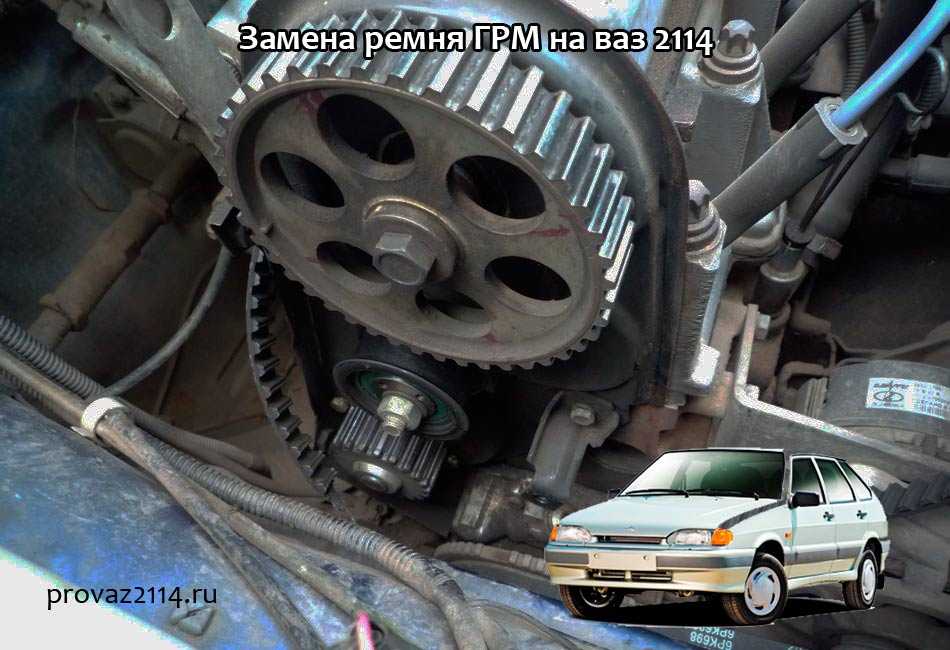

Замена ремня ГРМ на ваз 2114

Газораспределительный ремень часто в автомобилях является связующим механизмом. ГРМ связывает работу деталей с двигателем, без него не получится даже завести машину. А в случае, когда двигатель работает и ГРМ ремень рвётся или слетает, то авто сразу глохнет. Есть вероятность того, что двигатель может согнуть клапана.

Что может негативно повлиять на работу автомобиля

Стоит изначально обращать внимание на качество ГРМ, ведь от этого зависит срок его эксплуатации. Желательно всегда при себе иметь исправный ремень, ведь поломка может произойти и вдалеке от дома или СТО

Тогда не избежать вызова эвакуатора или буксира.

Часто замена ремня ГРМ на 2114 прописана в руководстве авто, в частности на восьми-клапанном двигателе. Но не все автомобилисты понимают, где находится эта деталь и как она выглядит.

Предназначение ремня ГРМ

Основным предназначением данной детали является передача крутящего момента с распредвала на автомобильный коленвал

Он обеспечивает синхронное вращение, которое так важно для оптимальной работы всего газораспределительного механизма

Исправность и нормальная работа ремня очень важны для автомобильных двигателей, у которых поршни находятся с клапанами в одном блоке. Несмотря на то, что клапаны находятся в одном месте с поршнями, данные детали не встречаются как раз благодаря ремню ГРМ. Как только ремень обрывается, он начинает биться в открытый клапан, постепенно сгибая его, а также клинит поршень. Если не осуществить замену, двигатель потребует серьезных ремонтных работ.

Выставление ремня по меткам и как выставить ремень ГРМ без меток

Начнем с того, что ниже мы будем заострять внимание на общих правилах и наставлениях касательного того, как выставить ремень ГРМ. При всем этом следует учитывать, что на автомобилях с тюнингованными спортивными распредвалами, также на неких моделях с 2-мя либо только одним распределительным валом порядок и особенности выставления приводного ремня могут отличаться. Для получения более четкой инфы лучше проконсультироваться со спецами либо раздельно изучить управление по эксплуатации определенной модели ДВС

Для получения более четкой инфы лучше проконсультироваться со спецами либо раздельно изучить управление по эксплуатации определенной модели ДВС.

После ремонта у меня перескочил ремень ГРМ на зуб, либо я не попал на один зуб. Расскажу для вас какие у меня были…

До работ следует держать в голове, что принципиальной задачей будет то, чтоб во время подмены не сбились ранее выставленные метки. Это поможет упростить процесс, потому что не будет нужно предстоящая углубленная настройка.

Итак, при установке нового ремня ГРМ ответственным шагом становится выставление такового положения поршней в движке, при котором в первом цилиндре поршень будет находиться в верхней мертвой точке (ВМТ). Потом делается контроль меток. Добавим, что выставить поршни в необходимое положение можно одним из доступных методов. Легче всего найти специальную насечку на шкиве, также указатель-стрелку, расположенную на кожухе ремня ГРМ. Обозначенную насечку и стрелку следует скооперировать меж собой. Совмещение подразумевает такое положение, когда насечка занимает вертикальное положение, а стрелка имеет направление вниз. Вторым методом, который дополняет 1-ый, является обнаружение на маховике специальной метки, после этого обозначенная метка совмещается с «зубом». Метка находится в контрольном окошке, которое выполнено в высшей части колокола КПП. Третьим и самым ненадежным методом выставления поршней является выворачивание свечки зажигания в первом цилиндре, после этого в свечное отверстие вставляется подходящая отвертка либо металлической стержень подходящей длины. Дальше стержень упирается в поршень, после этого в итоге поворачивания коленвала определяется точка, в какой поршень находится в последнем верхнем положении

Направьте внимание, схожий метод следует использовать только в этом случае, если выставление по меткам является неосуществимым по какой-нибудь причине. Представим, что метка «ушла» вспять по отношению к звездочке распредвала

В этой ситуации метку совмещают с левым верхним краем прокладки клапанной крышки. Если метка подалась вперед и имеет маркировку «от», тогда обозначенную метку совмещают со стрелкой, расположенной за звездочкой распредвала. В случае, когда метка распредвала смещена на 180 градусов либо около того, тогда коленвал прокручивается на один оборот

Представим, что метка «ушла» вспять по отношению к звездочке распредвала. В этой ситуации метку совмещают с левым верхним краем прокладки клапанной крышки. Если метка подалась вперед и имеет маркировку «от», тогда обозначенную метку совмещают со стрелкой, расположенной за звездочкой распредвала. В случае, когда метка распредвала смещена на 180 градусов либо около того, тогда коленвал прокручивается на один оборот.

Также отметим, что в процессе выставления ВМТ в первом цилиндре рекомендуется выполнить снятие крышки трамблера. Это нужно для того, чтоб проконтролировать размещение насечки на корпусе трамблера. Насечка должна совпасть с центром бегунка. Для обнаружения насечки немного приподнимается пластмассовый кожух, прикрывающий датчик Холла. Когда все перечисленные выше метки совпали, это значит, что можно устанавливать новый ремень ГРМ. Добавим, что перед установкой многие также фиксируют маховик, вставляя отвертку в отверстие коробки. После чего можно ставить ремень и ролики.

Последствия неправильного выставления меток ГРМ

Если некорректно выставлено зажигание, возможны такие негативные моменты:

Если двигатель 16 клапанов, то они деформируются или загибаются при его работе, накапливая повреждения.
Предыдущая проблема провоцирует повреждение головки цилиндра.
Также могут прийти в негодность направляющие втулки.

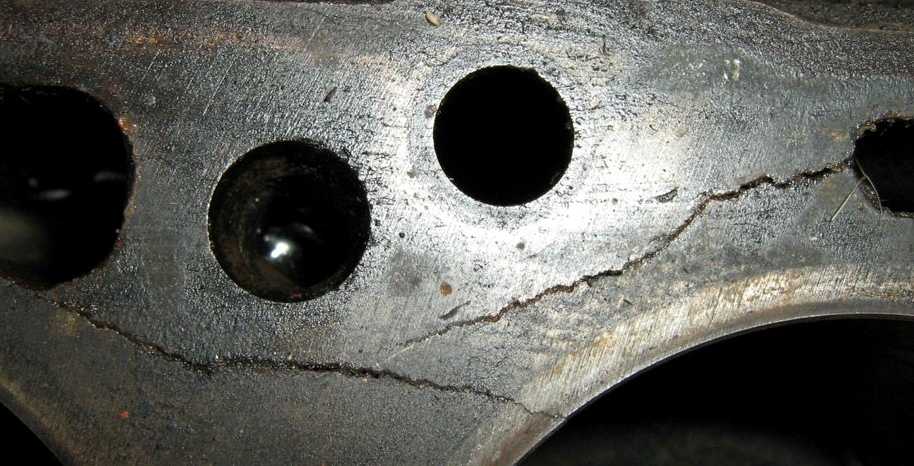

В других элементах мотора способны появиться трещины.
