Ваз 2114 поворотники горят но не мигают

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Это интересно: Признаки и причины неисправности автомобильного генератора Что касается диагностики, то она выполняется в несколько этапов:

В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки. Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Это интересно: Алгоритм замены и ремонта трапеции дворников на ВАЗ-2110

Признаки и причины неисправности поворотных и аварийных сигналов

Данные элементы осветительной системы перестают работать из-за:

Перегорания блока предохранителей в салоне. Такая проблема возникает часто. Если автомобиль снабжен реле, регулирующим работу осветительных приборов, причину стоит искать в нем. В зависимости от марки машины эта деталь может располагаться на разном расстоянии от предохранителей. Приложенная к инструкции схема помогает найти ее.
Замыкания в бортовой сети. Из-за этого поворотные огни не горят, вместо них срабатывает аварийная сигнализация. Система перестает реагировать на команды пользователя. Для обнаружения поломки потребуется мультиметр. Водитель должен разбираться в устройстве электрической цепи.
Выхода источника освещения из строя. В таком случае заменяют перегоревшую лампочку.
Обрыва проводки. С этим сталкиваются владельцы устаревших моделей автомобилей ВАЗ. Если провода пролегают в местах присутствия движущихся деталей, оплетка со временем перетирается. Нарушается целостность участка электроцепи.
Выхода из строя элемента управления поворотными огнями или подрулевого переключателя. В таком случае требуется тщательная диагностика регулирующих кнопок.

Определить наличие неисправностей в оптической системе машины помогают следующие признаки:

Поворотники горят непрерывно. Признак появляется при поломке реле, в частности его электромагнитного компонента. Его часто заклинивает в одном положении, из-за чего он не может вернуться в исходную позицию.
Изменилась частота мигания поворотных огней. Источником этой неисправности оказывается не только реле, но и неподходящий тип лампочки. При приобретении новых осветительных средств учитывают заявленное производителем автомобиля значение.
Оптическая система не функционирует. Не горят не только лампочки, но и индикаторы на центральной консоли. Щелчки, возникающие при включении указателей, не наблюдаются. Причин возникновения подобных неисправностей множество.

Частые неисправности поворотников и аварийки, и как их устранить

Если поворотные огни перестали работать, нужно провести диагностику и попытаться устранить выявленные неисправности. Когда сделать это своими руками не получается, стоит обратиться в автосервис.

Переключатель поворотов

Чтобы выявить такую поломку, проверяют работоспособность контактов при нахождении переключателя в разных положениях. Осматривают пластиковые или металлические элементы. При этом возможны оплавление или появление нагара. Тогда реле щелкает, однако ни правый, ни левый поворотный механизм не работают.

Для устранения поломки переключатель снимают, разбирают. После очистки контактов деталь собирают в обратной последовательности. Сделанное заранее фото облегчит работу.

Реле поворотов

Неисправный элемент требует незамедлительного ремонта. Деталь стоит недорого, поэтому про запас покупают 2 шт. Реле расположено в установочном блоке предохранителей в моторном отсеке или внутри салона. Определить местоположение искомой детали помогает инструкция по эксплуатации. В монтажном блоке имеется изображение, описывающее назначение переключателей и реле.

Неисправность проводки ламелей ламп

Поиск места обрыва проводки затрудняется тем, что поворотники соединяются с задними габаритными огнями. Кабели пролегают через весь салон, лампы устанавливаются на двери багажного отсека.

Чаще всего электропроводка повреждается в следующих местах:

под порогами в области переднего пассажирского и водительского сидений;
в переходнике, подводящем проводку к крышке багажника;
в разъемах фар.

Если неисправен левый или правый поворотник, следует проверить контакты лампочек мультиметром. Если напряжение присутствует, поджимают ламели гнезда, куда вводится цоколь. Современные производители снабжают автомобили светодиодными элементами.

Выключатель аварийной сигнализации

При поломке этой детали лампы начинают одновременно с обеих сторон. В некоторых машинах реле поворотных механизмов располагается в выключателе аварийной сигнализации. Новая кнопка стоит недорого, поэтому ее рекомендуют не ремонтировать, а заменять.

Неисправность или программный сбой блока управления кузовом

В некоторых моделях, таких как Лада Приора, функции переключения рассматриваемых указателей переданы управляющему кузовному блоку. Преимуществом считается возможность централизованного контроля, недостатком – усложнение ремонта авто. Для устранения поломки требуется разборка блока. Такой ремонт выполняют только в автосервисе.

Не работают поворотники и аварийка ВАЗ 2114: что делать?

Сигналы аварийной остановки и поворотов — одни из важнейших сигнально-световых устройств в машине. Они необходимы для безопасного движения на дороге и координирования автомобилистов друг с другом. Если же случается так, что не работают поворотники и аварийка ваз 2114, то продолжать движение на автомобиле нельзя (до тех пор, пока поломка не будет устранена).

Ниже мы разберем основные причины неисправности световой сигнализации в автомобиле, а также расскажем о том, как их устранить.

Поворотники ваз 2114

Неисправности аварийки

Если не работает аварийка ваз 2114, то поиски неисправностей следует начать с блока предохранителей. Для этого нужно проверить и, при необходимости — заменить на новый, предохранитель F2 на 10 Ампер. Одновременно с проверкой предохранителя следует осмотреть и зачистить контакты в посадочном гнезде общего блока (в случае их окисления аварийка может не работать даже при исправном предохранителе).

Блок предохранителей ваз 2114

Следующим шагом в поиске поломки будет проверка наличия напряжения на контакте X2/5, который находится на монтажном блоке (делается это при помощи мультиметра и при включенной кнопке аварийки).

Отсутствие питания будет говорить о наличии обрыва в проводе, который идет от этого контакта к кнопке аварийной сигнализации.

Если проводка оказалась рабочей, то следует проверить лампочку аварийки и, если она перегорела, просто заменить ее на новую (новая лампочка должна подходить по мощности — не стоит устанавливать более слабые или более мощные лампы). Одновременно с этим следует зачистить и контакты в патроне.

Проверка контактов

Сделать это можно:

мелкой шкуркой;
керосином;
очищенным бензином;
ВД-40.

Если лампочка, провода и предохранитель оказались исправными, то следует убедиться в работоспособности самой кнопки. Для этого необходимо включить кнопку и прозвонить ее при помощи мультиметра.

Если кнопка оказалась сломанной, то ее следует заменить на новую, поскольку этот элемент является неремонтопригодным.

Кнопка аварийки ваз 2114

В случае, если поломка кнопки аварийной сигнализации обнаружилась в дороге, а сама аварийка срочно нужна, то можно обойтись и «подручными средствами». Для этого нужно демонтировать кнопку, отключить ее от колодки и соединить два гнезда в колодке при помощи любой металлической проволочки, замкнув тем самым цепь сигнализации.

Еще одной причиной поломки может быть выход из строя реле K2. Узнать об этом можно по косвенным признакам — при неисправном реле будет не работать как аварийка, так и поворотники. В этом случае реле следует заменить на новое, аналогичное.

Не включаются поворотники

Иногда бывает и так, что не работают поворотники ваз 2114.

Выражаться это может следующими признаками:

Поворотники не включаются.
Поворотники не выключаются.
Поворотники не моргают.
Поворотники горят с минимальной яркостью.

Схема реле поворотников

В первом случае причин может быть несколько (они практически такие же, как и в случае неполадок с аварийкой):

перегорел предохранитель;
сломались кнопки включения;
окислились контакты;
произошел обрыв в проводке;
вышло из строя реле;
перегорели лампочки.

Проверку электрической системы поворотников в этих ситуациях, а также устранение обнаруженных проблем, следует проводить аналогично ремонту аварийки (как именно — рассказывалось выше).

Если поворотники, наоборот, не выключаются, то причина может быть только одна — сгоревшие выключатели. Их следует заменить на новые, аналогичной модели.

Иногда поворотники могут включаться, но гореть при этом сплошным светом вместо того, чтобы моргать. Причина этого — неправильная работа реле (иногда подобное случается и тогда, когда вместо оригинального реле ставится устройство, предназначенное для других автомобилей). Чтобы устранить причину, достаточно заменить реле на новое.

Если поворотники горят, но не мигают, можно попробовать аккуратно постучать по корпусу реле — иногда это может помочь, но эффект, как правило, кратковременный.

Лампочки поворотников

В ситуации, когда сигналы поворота горят очень слабо, следует проверить мощность установленных в них ламп. Если лампы стоят подходящие, то нужно зачистить контакт массы, соединенный с поворотниками. Сделать это можно мелкой шкуркой или керосином.

Полезное видео

Дополнительную интересную информацию вы сможете получить из видео ниже:

Ищем поломку своими руками

Первичную диагностику можно провести контрольной лампочкой, но для проверки состояния цепи потребуется тестер. Если вы знаете, то в режиме измерения сопротивления сможете самостоятельно «прозвонить» проводку на предмет обрыва.

Если при включении правого/левого поворотника вы отчетливо слышите щелканье реле, проверьте сопротивление участка цепи с подрулевым переключателем. Если не работает только левая либо права сторона, причина точно в переключателе или в проводке цепи от него к лампочкам.

Если реле указателей поворотов не щелкает совсем, проверьте состояние контактов, плюсовой провод и массу. Если после включения зажигания к реле не приходит «+», проблема, скорее всего, в участке цепи от монтажного блока к реле.

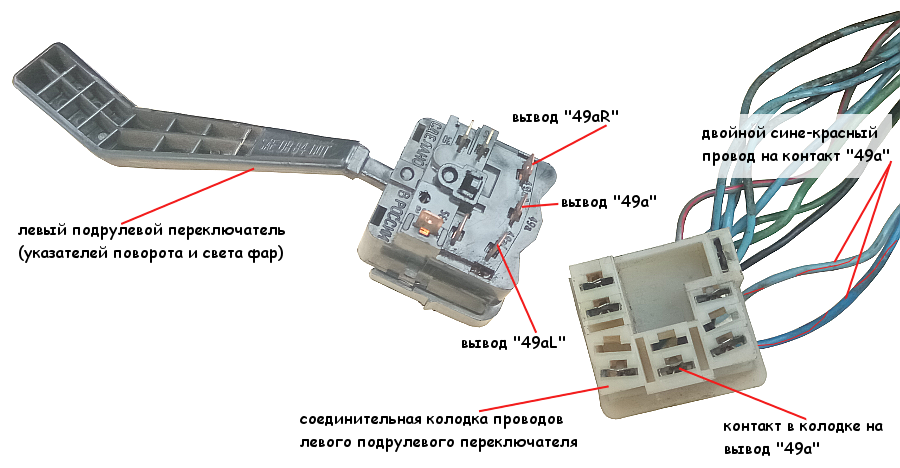

Подрулевой переключатель

Причина неисправности может быть как в механическом повреждении пластмассовых либо контактных элементов, так и в образование нагара. В процессе работы поворотников контакты могут подгорать, из-за чего увеличивается сопротивление и падает сила тока в цепи. При этом характерно, что в случае окислов, нагара реле указателей может щелкать, но лампы загораться не будут.

Для ремонта подрулевой переключатель нужно будет снять с рулевой колонки и разобрать. Внутри корпуса располагается множество контактных площадок, поэтому для беспроблемной сборки запоминайте расположение всех подвижных элементов.

Где находится и как проверить реле поворотников

Реле указателей поворотов находится в монтажном блоке предохранителей в салоне либо под капотом. Точное месторасположение вы можете узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто с внутренней стороны монтажного блока графически изображено предназначение реле, предохранителей.

Отпаивание элементов со схемы, микротрещины в местах пайки, выход из строя главной микросхемы – наиболее распространенные причины неисправности указателей поворотов.

Аварийка

Кнопка аварийки имитирует подрулевой переключатель поворотов, но замыкает сразу оба контакты (на правую и левую сторону). На видео показано устройство и принцип работы простейшей системы, аналоги которой используются не только на автомобилях ВАЗ.

Не работать могут как один указатель поворота («поворотник»), так и два, или сразу все и т. д., в разных сочетаниях.

Причины неисправности указателей поворота

1. Не работает один указатель поворота (передний, либо задний).

Перегорела лампочка

При перегорании лампочки в одном или нескольких указателях поворота на автомобилях ВАЗ 2108, 2109, 21099 оставшиеся начинают мигать с удвоенной частотой. Визуально устанавливаем где перегорела лампочка, по очереди включая указатели поворота. Лампочку заменяем исправной.

Окислился патрон лампочки

Несколько раз поворачиваем лампочку в патроне для восстановления контакта.

Окислились или ослабли соединения проводов

Проверяем патроны и колодки передних поворотников (в передних блок-фарах и на крыльях) и соединительные колодки задних фонарей автомобиля.

Пропала «масса»

Все фонари и лампы автомобилей ВАЗ 2108, 2109, 21099 имеют минусовой провод, поэтому следует проверить его контакт с «массой».

Перегорела дорожка в платах задних фонарей

2. Не работают два задних повторителя, либо два передних.

Четыре первых причины,

перегорели лампочки, окислились их патроны, окислились контакты в соединительных колодках указателей поворота (на блок фарах и «поворотниках» на крыльях), пропала «масса».

Обрыв в проводах, идущих от монтажного блока к задним фонарям

— В ряде случаев одновременно все указатели поворота могут гореть постоянным светом не моргая. В таком случае необходимо заменить реле-прерыватель указателей поворота в монтажном блоке.

В интернете очень часто проскакивают такие запросы от новичков: «почему не работают поворотники?» – на этот вопрос у нас есть ответ. Сегодня мы будем рассматривать основные неисправности, из-за которых не работают поворотники на Вашем автомобиле.

Зачастую, ремонт поворотников – это очень просто, главное найти истинную причину неисправности. Первым делом рекомендую Вам посмотреть видео, где рассказывают как определить неисправность.

Видео. Не работают поворотники

Напомним, что в предыдущей статье мы рассматривали своими руками. Выполнить данную операцию можно в гаражных условиях, не забудьте подготовить большое количество емкостей для тосола или антифриза.

Основные неисправности поворотников

Не мигают поворотники

Когда на Вашем автомобили перестали мигать поворотники, скорей всего причина таится в самом реле поворотного механизма. Причиной неисправности может быть простая вода, которая его залила или где-то прерывается контакт. Рекомендуем заменить его.

ВАЗ 2115. Почему сгорает реле прерыватель поворотов и аварийка?

На днях на хожу перестает работать приборка (спидометр, тахометр, уровень бенза, темп. ОЖ и показания все), так же бортовик, аварийка и поворотник налево. В блоке предохранителей нашел 3 сгоревших преда F16 F2 F3 и 2 реле К4 К2. Заменил всё на новое. Спустя пару минут езды, сново прекращает работать поворотник налево(как ни странно) и аварийка. Сгоряет опять пред F2 и реле К2(прерывитель поворотников). Вроде всё осмотрел по проводам, отключил на сигналке аварийку, зае#ался покупать релюшки. Подскажите пожалуйста в чем может крыться причина сгорания реле и преда? Фото реле К2

Дубликаты не найдены

Тебе сюда надо обратиться..

Если одно аббревиатурой – КЗ.

почему течёт вода? почему горит огонь? почему ломается ТАЗ*?

*(Тольяттинский Автомобильный Завод)

бортовое напряжение повышенно, вот и горит всё, вышел из строя блок (зарядки, стабилизатор, регулятор напряжения ) на генераторе , болезнь всех отечественных.

А ты думал, почему наши водители поворотники не включают? Реле берегут.

поэтому я и не езжу на отечественных машинах. их починить невозможно.

Чё думать, коротит где-то. Проверяй проводу где протёрлась.

Явно где то замыкание, резистор(проволока) греется сильно аж релюшку расплавила

п.с. там точно должна стоять эта проволока, или резюки горели решили захерачить ее?

Проволока похожа на заводскую, так что скорее всего это токовый шунт.

Открыть схему проводки по ней найти провода от реле к потребителям, где-то в этой цепи КЗ.

начинай искать с конца: сначала лампочки поворотников, все, потом провода (может где-то перетерся и коротит), и так до самого монтажного блока, вскрыть его, проверить дорожки.

Подсказали на форуме, мол возле педалей смотреть проводку там обычно перетирается. Пойду дальше ковыряться, а полностью вскрыть салон чет нет желания, а электрики у нас в городе пиз*етс, только хуже сделают.

почему? берешь простой тестер, снимаешь монтажный блок, и начинаешь по-порядку звонить плюсовые провода на контакт с массой. заранее сними +клемму с аккумулятора, сбережешь нервы и аппаратуру

А точно ни где не коротиит?

Хотя я помню покупал себе комутатор, с новья бракованный оказался

Есть такое, согласен)))

Я же говорил вам на маил что тут помогут)

Чет я в магазине Лада Деталь закупался, продавали всегда оригинальные релюхи завода авар. Вывод, это вы долбаебы покупаете хуй знает где запчасти.

Уплотнитель поменяй в который насос вставлен. Единственное что заводские свечи энгельские не очень, машина троить начала, посмотрел провода, катушки все в норме. Поменял свечки на APS Приоритет, все нормально заработало. Свечки почищены и отправлены в гараж, больше запчастей, богу запчастей.

В смысле? Уплотнитель меняется на бачке омывателя, а не в насосе. И по каталогам это разные запчасти.

Вместо того чтобы поменять резинку за 20-25 рублей, ты потратил около 200 рублей на моторчики. И виноват автоваз?

т.е предохранители не горят при коротком замыкании?

Они горят при конкретном таком замыкании. А если где-то плавающая искра на перетёртых проводах, то горит что-то другое, что не выдерживает постоянных бросков тока

зачем тогда они нужны

Инструкция по ремонту и замене указателей поворотов и аварийной сигнализации своими руками

Перед тем, как снять и произвести замену вышедших из строя осветительных устройств на белые или желтые, надо отключить зажигание и аккумуляторную батарею. Это позволит избежать замыкания. Работы по замене должны осуществляться в перчатках, чтобы испачкать стекла лампочек.

Как поменять лампы в ПО:

Сначала надо отсоединить от оптики разъем с подключенными проводами.
Затем освобождается наконечник пружинка.
Теперь нажмите на крепление, расположенное между оптикой и поворотом. Извлеките из посадочного места блок с источником света ПО.
Производится замена лампочек не работоспособные, сборка производится в обратной последовательности.
Что касается повторителей, то для замены извлеките его корпус из места посадки вместе с прорезиненной прокладкой, примерно на пол-сантиметра вперед.
Выведите из места установки заднюю часть устройства.
Извлеките полностью повторитель, после чего отключите штекер с проводкой и демонтируйте прокладку. Саму прокладку после этого надо установить на новый повторитель.
Теперь остается подсоединить на место штекер с проводкой и установить повторитель обратно.

Дорожка в монтажном блоке

Аварийка не будет функционировать, когда произошёл обрыв проводки, отвечающей за её работу. Чтобы диагностировать это, нужно проверить напряжение мультиметром в режиме вольтметра на контакте X2\5. Он находится под капотом в колодке монтажного блока. Для быстрого поиска элемента желательно иметь под рукой схему электрооборудования автомобиля. Если напряжение на нём есть, значит, оборвался или сгнил чёрно-красный провод. Он идёт от этого контакта к кнопке включения данного светового прибора.
Эту неполадку также можно устранить своими силами. Но, если недостаточно опыта, лучше посетить автоэлектрика.

Как проверить

В первую очередь посмотрите, продолжает ли работать индикация, установленная на приборной панели. Если она также не включается, то лезьте в монтажный блок – вероятно, сгорел предохранитель.

Когда контроль функционирует, а защитное устройство в порядке, то активируйте аварийку ВАЗ и посмотрите, насколько хорошо светятся лампы в фонарях. Причем сделать это необходимо и спереди, и позади. Их чрезмерная тусклость указывает на неправильный номинал или плохой контакт массы.

Когда поворотник не работает, то стоит посмотреть на реле. Убедитесь, что на его выводы поступает ток.

Действуйте так:

снимите корпус электромагнитного устройства;
к его плюсовому контакту подключите один щуп тестера;
второй зонд поставьте на массу.

Вместо измерительного прибора допустимо брать лампочку с припаянными к ней проводами. Зажигание активировать вовсе не обязательно.

Если электричества нет, то, скорее всего:

поломалась кнопка, запускающая аварийку;
произошел разрыв в цепи;
сгорел предохранитель, отвечающий за поворотник;
где-то пропадает контакт.

Когда же ток поступает, о чем свидетельствует светящаяся лампа либо показания тестера, то необходимо замкнуть напрямую контакты реле. Если все остальные элементы схемы работают, то поворотник обязан загореться. Отсутствие положительного результата свидетельствует о выходе из строя именно упомянутого устройства.

Возможные неисправности: признаки и причины

Если вы не знаете, как сделать, чтобы поворотники горели как габариты, то в этом нет ничего сложного — нужно только замкнуть контакты, но сейчас не об этом.

По каким признакам можно выявить неполадки поворотных огней (ПО):

Поворот включается, но не работает. Неисправность такого плана может быть вызвана неполадками в работе реле-прерывателя.
Не работает световой источник поворотника. При такой проблеме на приборной панели автомобиля индикатор поворотов будет гореть чаще, чем обычно.
Сигнал срабатывает, но не отключается. Суть проблемы заключается в неполадках в работе переключателя, расположенного под рулем авто.
Источник освещения в оптике моргает чаще обычного. По всей видимости, из строя вышла одна из ламп, установленных в поворотах. Также проблема может заключаться в окислении контактов, в частности, речь идет о самих фонарях или контактах в блоке с предохранительными элементами.
Лампы в поворотах светятся, но намного тусклее, чем всегда. На практике такая проблема обычно появляется после установки не соответствующих по стандарту осветительных устройств (ламп) в фары. Возможна проблема в контактах.
При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, возможен выход из строя самого реле.
Зачастую неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в ПО, причем зачастую такая проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и других ВАЗов. Со временем окисляются контакты, что приводит к образованию коррозии и замыкания (видео снял Владислав Чиков).

Монтажный блок реле

Монтажный блок находится под капотом, недалеко от лобового стекла.

К1 – реле очистителей фар. Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

К2 – реле-прерыватель указателей поворота и аварийной сигнализации. Если у вас перестали работать поворотники или «аварийка», проверьте предохранители F2 и F16, это реле. Если «аварийка» работает, а поворотники нет, проверьте ручку включения, её контакты и разъём. Если не работает только «аварийка», проверьте кнопку включения, контакты и проводку. Не забудьте проверить лампы в указателях поворотов. В одной из фар может быть короткое замыкание. Внимательно осмотрите разъёмы, а также проводку на наличие повреждений изоляции.

Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.

К3 – реле стеклоочистителя.

Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.

Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.

К4 – реле контроля работоспособности ламп.

К5 – реле стеклоподъемников. Если у вас не опускается или не поднимается стекло электрическим стеклоподъёмником, проверьте предохранитель F6 и это реле. Если стеклоподъёмный механизм тросикового типа, опускает нормально, а поднимает тяжело, необходимо смазать тросы и направляющие стекла силиконовой смазкой. Для этого нужно снять обшивку с двери и добраться до механизма. Мог перестать работать мотор, в этом случае необходимо его заменить.

Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.

Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.

К6 – реле звукового сигнала. Если у вас перестал работать «гудок», проверьте предохранитель F5, реле. Сигнал может не работать из-за отсутствия контакта в руле. Снимите подрулевой кожух и посмотрите на исправность пластин и контактов. Покрутите руль вправо и влево, возможно при повороте заедает механизм или контакты смещаются. Одним болтом на кожухе фиксируется положение кронштейна крепления выключателей, вторым фиксируется кожух.

Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии выключателя замыкались. Контакты расположены над рулевым валом. Также могла нарушиться конструкция контактов в руле. Осмотрите механизм, 3 винта и пружины должны надёжно размыкать и замыкать цепь.

К7 – реле обогрева заднего стекла.

Если заднее стекло запотевает, а обогрев перестал работать, проверьте предохранители F4 и F7, реле, контакты элементов обогрева на стекле, которые могли обгореть или окислиться, а также кнопку-выключатель. Обогрев использует высокий ток, не лишним будет проверить дорожки на плате монтажного блока около указанных предохранителей и реле. Провод, идущий от выключателя к заднему стеклу мог перетереться и стать одной из причин.

К8 – реле дальнего света. Если у вас перестала гореть только одна фара дальнего света, проверьте один из предохранителей F14 или F15, и лампу в проблемной фаре. Осмотрите разъём фары, его контакты. Лучше их прозвонить, тогда проблему будет найти проще. Проверьте подрулевой выключатель дальнего света, его контакты. При движении на себя фары должны мигать дальним светом, при переключении от себя переключать ближний свет на дальний. Если дальний моргает, но не переключается, скорее всего дело в нём.

К9 – реле ближнего света.

Если у вас перестал работать ближний свет в одной из фар, проверьте один из предохранителей F12 или F13, и лампу в проблемной фаре. Проверьте кнопку-переключатель гарабитов и ближнего света, если не горят обе фары. Контакты в рахъёмах фар также могут быть причиной отсутствия света.

Силовые предохранители

Блок силовых предохранителей и реле находится на планке под панелью (торпедой), у ног переднего пассажира, для доступа нужно отогнуть пластиковую боковую панель.

В зависимости от модели автомобиля вид блока может немного отличаться от предоставленного на фотографии.

Самые нижние реле и предохранитель — бензонасос.При включении зажигания бензонасос включается на 5 секунд, для создания давления в системе.Проверьте массу и контакты этого блока, а также осмотрите проводку. Может быть перебит провод от реле к насосу, который проходит по полу под обшивкой.

Самое верхнее реле — вентилятор охлаждения радиатора.Если оно исправное, см. информацию про предохранитель F5.

Схема соединений монтажного блока

Большинство серьёзных проблем электрики решаются заменой монтажного блока предохранителей и реле. Цена такого блока в сборе около 1500-2000 руб. Обычно из-за окисления контактов, перепадов тока, попадания влаги после мойки, пыли, грязи и прочих факторов дорожки печатных плат и контакты становятся зелёными или чёрными, да и просто выходят из строя.

Если вашей ВАЗ 2115 несколько лет и с блоком ничего не делалось, то очень высока вероятность увидеть при его снятии все описанные выше проблемы. Замена блока на новый позволит избежать многих будущих проблем. Электрика станет работать как нужно, скорее всего даже лучше. Нередки случаи, когда после замены начинают работать приборы, которые вообще раньше никогда не работали. Водители привыкают к автомобилю и не знают, как должно быть в полностью исправном состоянии.

Поэтому при серьёзных проблемах советую не экономить и менять блок. Также не лишним будет заменить подрулевые переключатели — сэкономит много нервов и времени в будущем, да и будет просто приятно водить исправный авто.

Ещё один важный момент при неисправностях электрики ВАЗ-2115 — наличие хорошего контакта на корпус. Блок заземляется на корпус автомобиля и использует его в роли второго провода. При ослаблении гайки, которая фиксирует клемму этого контакта могут начаться любые странности в поведении приборов. Если начались перебои и нестабильная работа каких-либо узлов, проверьте надёжность этого заземления на корпус.

А у вас часто возникают проблемы с электрикой? Какие можете подсказать пути решения подобных проблем? Может был какой-то особый случай, напишите о нём, будет полезно другим автолюбителям.

Возможные неисправности: признаки и причины

Если вы не знаете, как , то в этом нет ничего сложного — нужно только замкнуть контакты, но сейчас не об этом.

По каким признакам можно выявить неполадки поворотных огней (ПО):

Поворот включается, но не работает. Неисправность такого плана может быть вызвана неполадками в работе реле-прерывателя.
Не работает световой источник поворотника. При такой проблеме на приборной панели автомобиля индикатор поворотов будет гореть чаще, чем обычно.
Сигнал срабатывает, но не отключается. Суть проблемы заключается в неполадках в работе переключателя, расположенного под рулем авто.
Источник освещения в оптике моргает чаще обычного. По всей видимости, из строя вышла одна из ламп, установленных в поворотах. Также проблема может заключаться в окислении контактов, в частности, речь идет о самих фонарях или контактах в блоке с предохранительными элементами.
Лампы в поворотах светятся, но намного тусклее, чем всегда. На практике такая проблема обычно появляется после установки не соответствующих по стандарту осветительных устройств (ламп) в фары. Возможна проблема в контактах.
При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, возможен выход из строя самого реле.
Зачастую неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в ПО, причем зачастую такая проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и других ВАЗов. Со временем окисляются контакты, что приводит к образованию коррозии и замыкания (видео снял Владислав Чиков).
