Пересвет бортового компьютера ваз 2114

Подсветка стрелок

Обычная подсветка стрелок приборов осуществляется следующим образом. Стрелки зачищаются с трех сторон, а именно, с нижней стороны и с боков снимается краска. Эти три поверхности закрашиваются белым канцелярским штрихом, белым лаком для ногтей или просто белой краской. Делается все это для того, чтобы увеличить эффект.

Далее берутся три светодиода, которые необходимо спаять между собой последовательно. Полученную схему вставляют в приборную панель. В результате стрелки светятся ярким, выбранным вами, светом.

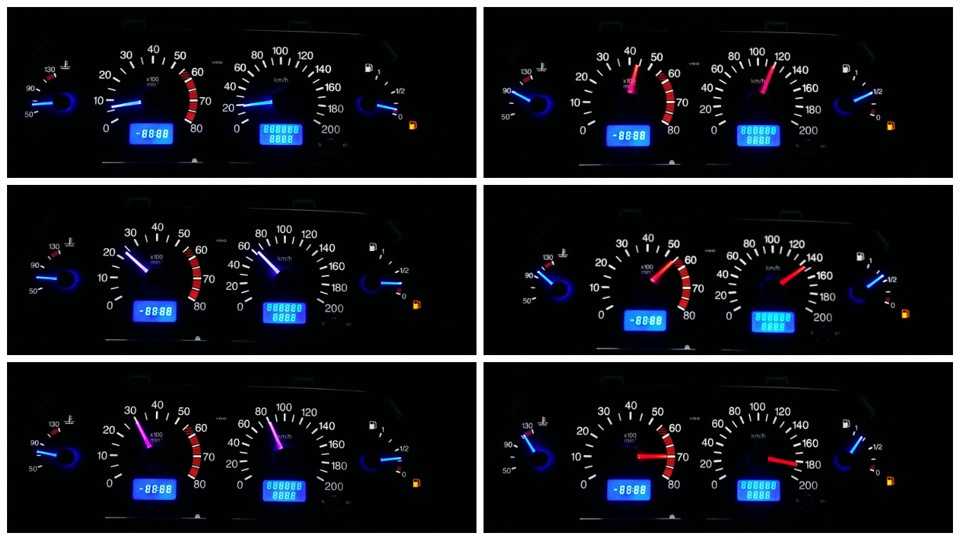

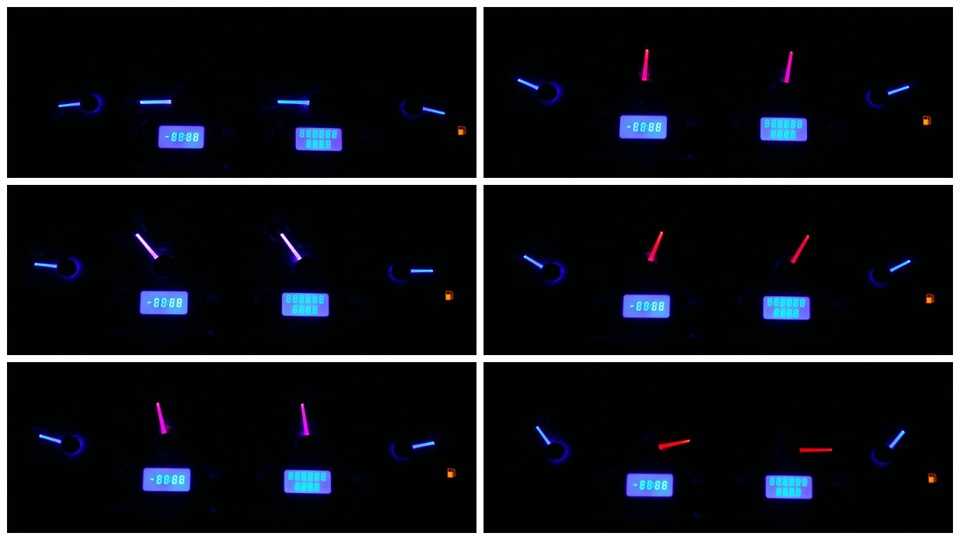

Можно сделать так, чтобы подсветка менялась в зависимости от изменения показаний приборов. В интернете предложен один хитроумный способ. Для этого, естественно, понадобится три маленьких светодиода разного цвета (традиционно: синий, зеленый, красный).

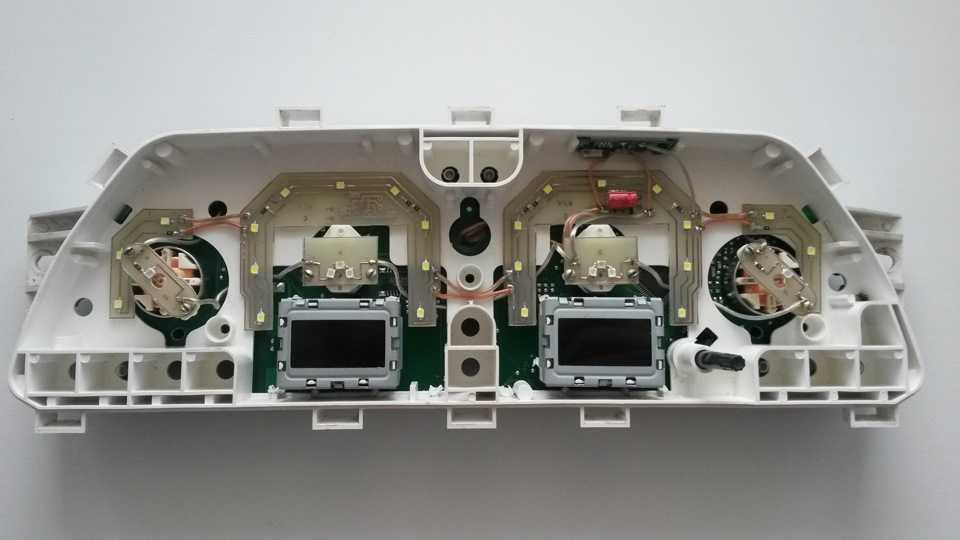

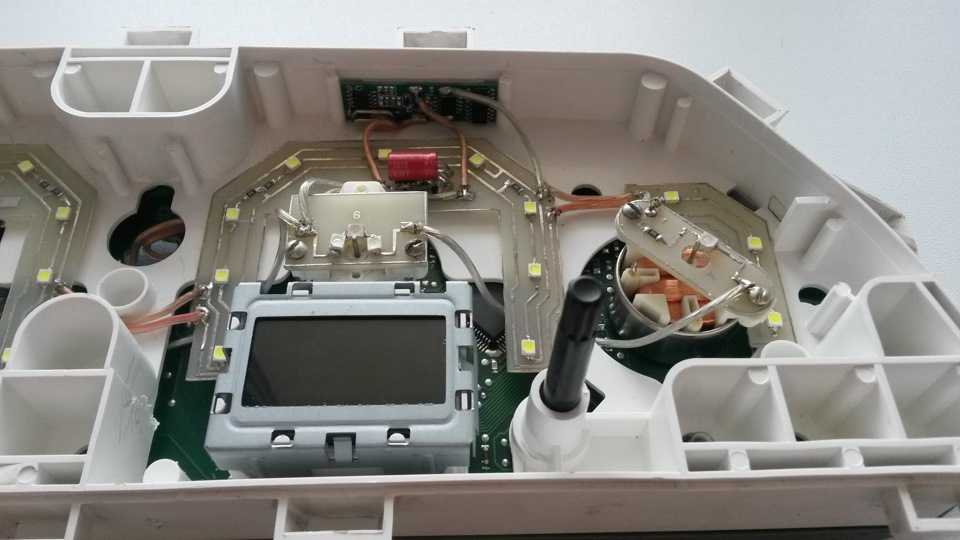

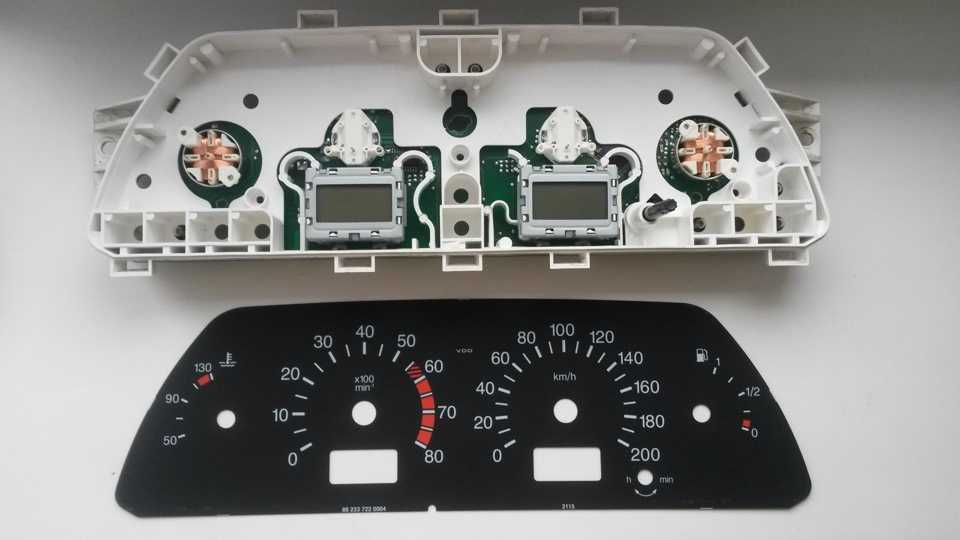

Вначале снимают панель, и сверлят отверстия в тех местах, где будут размещаться светодиоды. Светодиоды устанавливают в отверстия и приклеивают прозрачным клеем, следя за тем, чтобы не закрыть и не повредить контакты. Под каждой стрелкой по кругу должны разместиться по три светодиода в той последовательности, в которой вы хотите, чтобы стрелки светились.

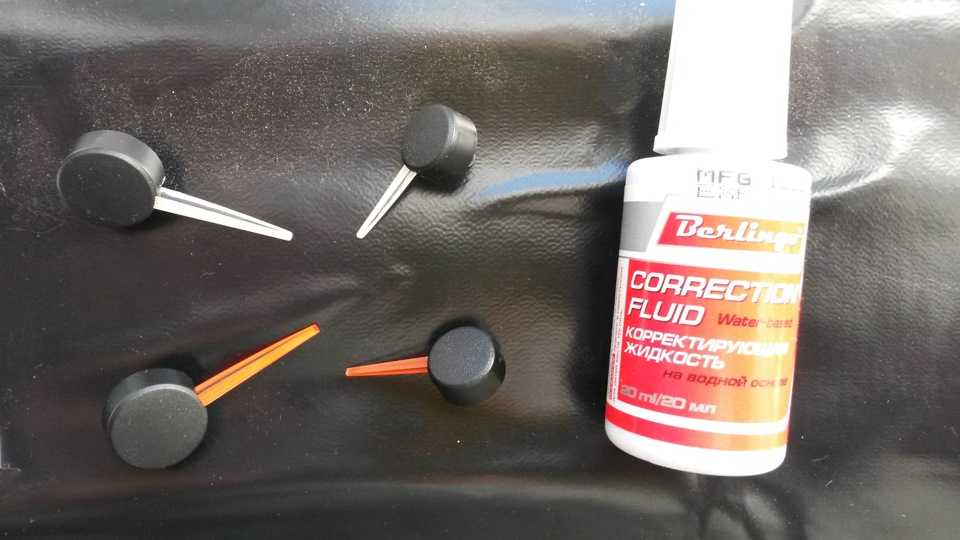

Внутренность колпачка стрелки полностью закрашивают, за исключением места между осью прибора и самой стрелкой. В результате, когда стрелка проходит над светодиодом, через не закрашенное место она подсвечивается там или иным цветом. Для максимальных показателей на шкале приборов обычно выбирают красный светодиод, а для минимальных зеленый.

Порядок работы

Замену заводской подсветки нужно начинать с приобретения комплекта светодиодных ламп понравившегося цвета. На панели приборов находятся датчики и приборы, на них понадобится определенное количество светодиодов, которое необходимо поставить для обеспечения хорошей видимости водителю, особенно в ночное время. Поэтому перед тем, как покупать светодиоды, нужно рассчитать их количество на каждый из приборов. Например, на подсветку датчика тормозов вполне хватит 3 светодиода.

Начинать работу нужно с отключения напряжения и демонтажа панели приборов. С обратной стороны панели есть специальные заводские патроны, в которые вмонтированы лампы подсветки. Их нужно аккуратно достать, а на их месте разместить светодиоды. Существует вероятность, что светодиоды не будут помещаться в посадочные места. Если это произойдет, придется немного сточить головку светодиодных ламп. В случае если замена светодиодов выполняется впервые, запасные светодиоды очень пригодятся. Когда все головки будут обточены до нужного размера, можно переходить к их установке. Замену лампочек следует производить, не нарушая полярность.

После размещения светодиодов в патроны можно приступить к закреплению их в посадочных местах. Скотч в качестве быстрого крепления светодиодов не подойдет, так как при вибрации на дороге он отойдет, и лампы вывалятся из патронов. Поэтому желательно применять для крепления светодиодов силиконовый клей. Он надежно закрепит светодиоды и не повредит поверхность панели приборов. После застывания клея можно подключать напряжение и, не устанавливая панель, проверять работоспособность светодиодов.

Когда все готово, включаем зажигание и наблюдаем за полученным результатом. Если какой-то диод не горит, значит, перепутана полярность. В этом случае придется перевернуть не светящийся диод в общей схеме. Когда после включения зажигания все светодиоды не горят, значит, в процессе монтажа была повреждена проводка.

Схема переднего жгута ВАЗ 2114 инжектор

В этом случае, даже если вы забудете отключить вентилятор, он перестанет работать после выключения зажигания. Именно это обстоятельство позволяет этому механизму создавать значительное усилие. Кроме этого, на обшивку передней пассажирской двери выведена кнопка управления. В салоне появилась новая панель приборов, новый руль, регулируемая рулевая колонка, стеклоподъемники и новый отопитель. Наглядным примером могут послужить ножницы. Для этого ее надо поддеть отверткой и, сдвинув немного в сторону, вытащить из своего углубления. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода. Подключить наконечники подсоединенных проводов к колодке реле к выводам 30 и Первый опытный образец хэтчбека был собран еще в году. Габариты — 4 контакт в кнопку пассажира. После освобождения дверной обшивки не нужно спешить ее снимать. Контакт 5 во всех случаях является массой.

На обшивке дверей, на месте отверстия для ручного привода, стоит заглушка. Это происходит по причине попыток открыть замерзшие окна. Затем нужно отжать именно клипсу, а не обшивку. Секретом надежности устройства является простая кинематическая схема трансформации вращения вала электродвигателя в поступательное движение кронштейна крепления стекла.

Кнопку измеряем штангенциркулем и переносим размеры на плотный картон. Именно это обстоятельство позволяет этому механизму создавать значительное усилие. Буквой «А» на схеме указываются провода, идущие к питанию схемы, а буквой «В» провода, идущие к габаритным огням.

F12 на 7,5 А правый ближний свет. Иногда на транспортные средства устанавливаются задние противотуманные фонари, работа которых направлена на улучшение видимости автомобиля при движении в тумане. Тем более это касается тросового механизма. Невозможность проветрить воздух в салоне, уменьшить температуру летом зачастую снижает хладнокровие, столь необходимое человеку за рулем. Установка и подключение кнопок управления пневмоподвеской ваз 2114

Почему не горит

Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Сборка панели

По похожему принципу впору заменить кнопки включения ближнего света, габаритов стеклоподъемников и пр. Но нужно учитывать некоторые особенности кнопок. На автомобиле ВАЗ-2114 могут стоять кнопки строго образца и более новая модификация.

Для того чтобы добраться до светодиода в старом варианте кнопки, ее придется разбирать полностью, при этом важно не потерять пружины, которые являются проводниками. Сборка старых образцов также потребует немало времени и упорства

В кнопках нового образца все намного проще, так как они крепятся благодаря защелкам, а внутри вместо пружин установлены металлические пластины.

Далее последняя проверка: включаем зажигание и проверяем: если все светодиоды горят, значит, процесс замены пошел успешно, и на этом можно считать работу выполненной. Если один из диодов не засветился, придется снова разобрать и переделать.

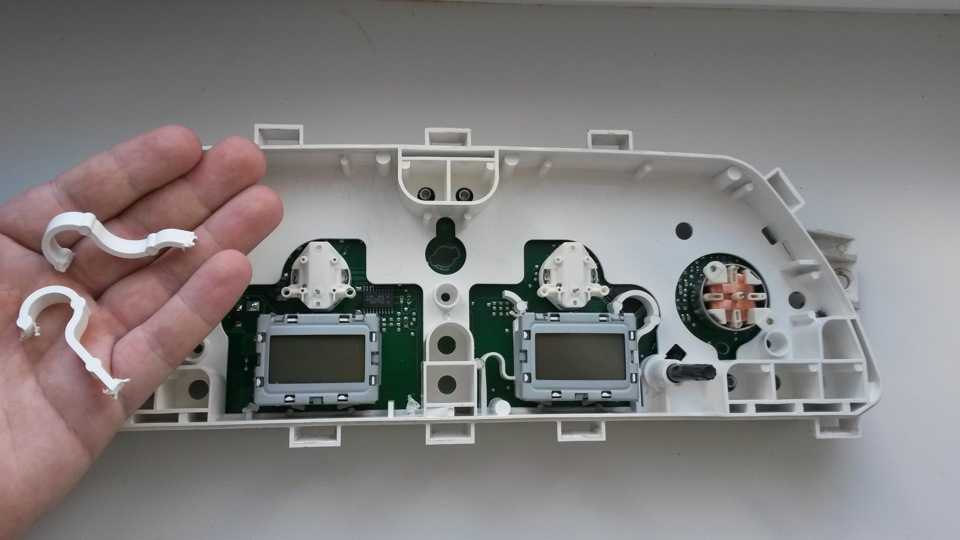

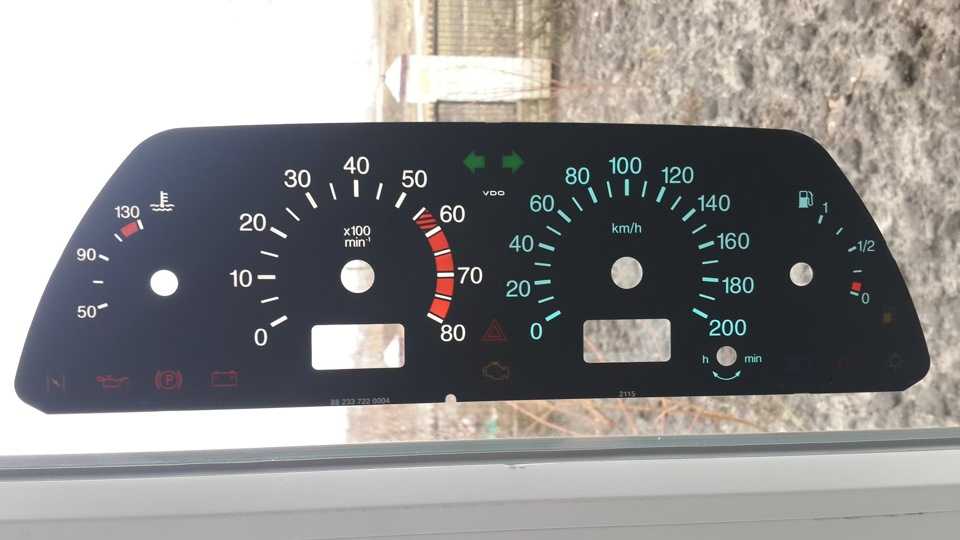

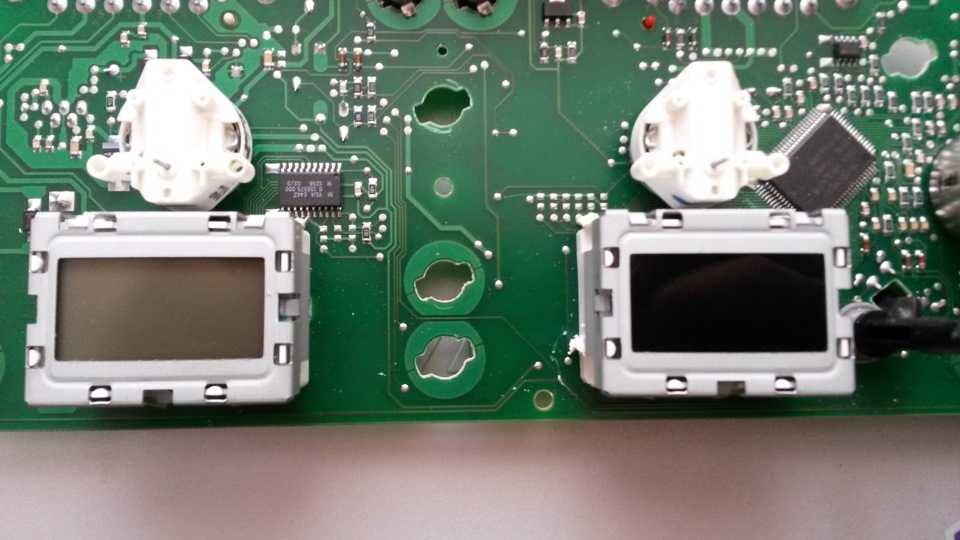

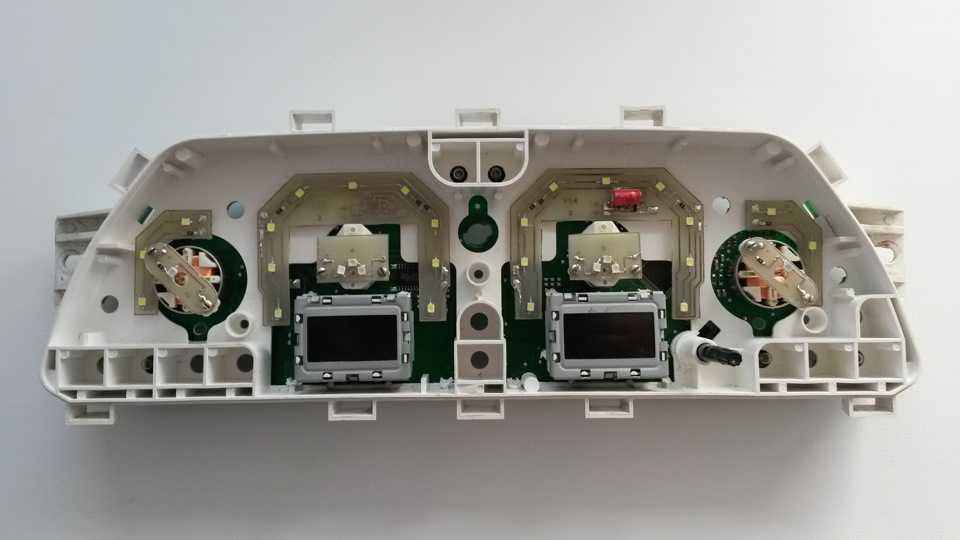

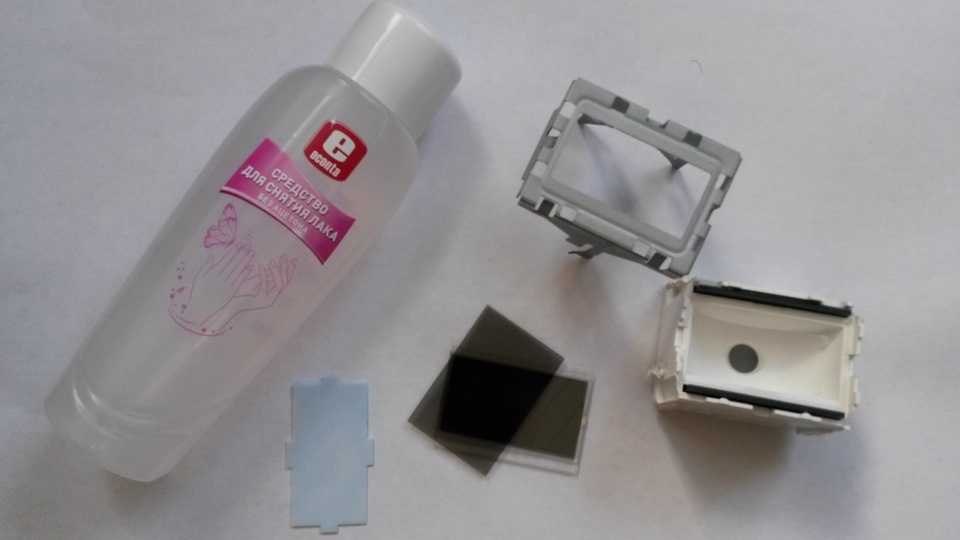

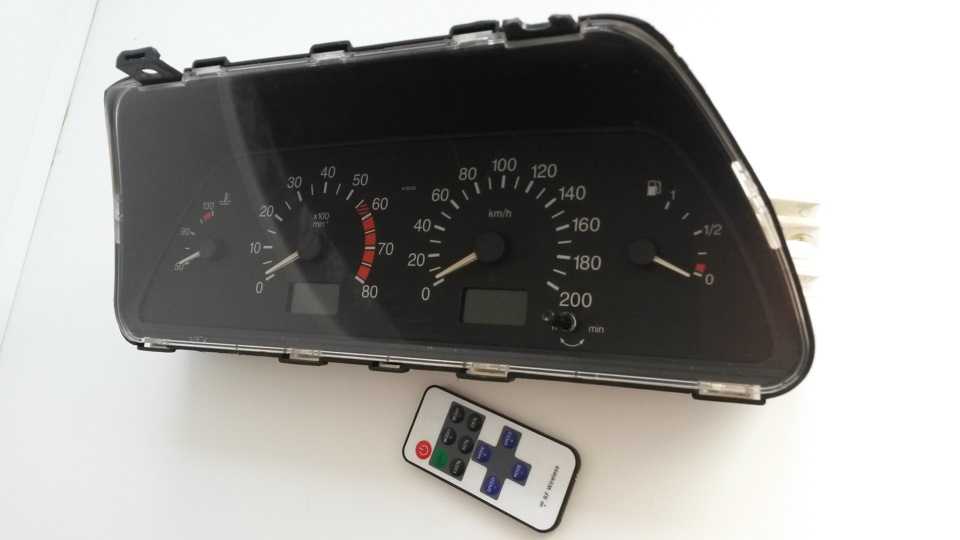

Здравствуйте) Давно уже ничего не писал. Не было времени. Захотел сделать что-то интересное и необычное) Решил сделать изменение цвета стрелки в зависимости от оборотов и скорости. Но не буду забегать вперед. Под пересвет попала панель VDO старого образца.Разобрал панель. Стрелки снимаются против часовой стрелки.

Электросхема ВАЗ 2114 инжектор: расшифровка контактов заднего жгута

Здесь сосредоточены выводы оборудования, расположенного в кормовой части автомобиля:

1 – выход монтажного агрегата;
2 – обогреватель ветрового стекла;
3 – электропривод редуктора тыльного дворника;
4 – диоды подсветки кормового государственного номера;
5 – непосредственно осветитель номерного знака, некоторые пользователи сюда подключают диодные ленты для более качественного освещения;
6/7 – световые указатели поворотов, для левой и правой стороны соответственно;
8 – лампа индивидуальной подсветки полезного пространства;
9 – плафон подсветки внутреннего пространства салона, обычно расположен в потолке, над зарулевыми сидениями;
10 – индикатор положения рычага ручного тормоза;
11/12 – левая и правая лампа габаритного освещения;
13 – подача питания на дополнительный указатель стоп сигнала;
14-17 – группа выключателей салонного освещения, расположенная в дверных стойках;
Ш9 – клеммная колодка монтажного устройства предохранителей;
А1 – заземление номерного знака;
А2/7 – стандартные точки заземления.

Порядок работы

Демонтаж светофильтров

О том, как поменять лампочки в кнопках ваз 2114, мы уже рассказали, но для полной замены подсветки этого недостаточно, ведь в кнопках установлены светофильтры, придающие свечению нужный оттенок. Для того, чтобы цветные светодиоды светили правильно, эти фильтры следует убрать.

Поступить здесь также можно различными способами:

Замена лампочек подсветки кнопок ваз 2114 Мы можем порекомендовать последний вариант, поскольку первые два достаточно сложны в исполнении и не всегда эффективны (при неаккуратной работе можно попросту испортить корпус кнопки).

Высверливание следует производить строго по контуру пиктограммы (значка) сверлом малой толщины (0,8 — 1 мм). Отверстия следует располагать как можно ближе друг к другу так, чтобы оставалось как можно меньше участков с пленкой светофильтра. После того, как весь контур будет высверлен, его внутренние края можно будет очень аккуратно зачистить при помощи маленького лезвия (например, скальпеля или канцелярского ножа).

Вариант измененной подсветки кнопок ваз 2114

На этом процесс замены подсветки можно считать завершенным — теперь при включении кнопки вместо привычного цвета будет загораться новый (в зависимости от того, какой светодиод вы установите). Аналогичным способом можно произвести замену и всех остальных кнопок, расположенных на приборной панели.

Опубликовано 20 октября 2018

Подсветка приборов на автомобилях серии ВАЗ в заводском исполнении имеет зеленую шкалу спидометра и тахометра и стрелочки красного цвета. Многие не в восторге от такого сочетания, учитывая, что кнопки панели также подсвечены зеленым. Если автомобиль находится долгое время у одного водителя, эта цветовая гамма начинает порядком надоедать, и тогда возникает желание сделать пересвет кнопок ВАЗ-2114 нестандартным.

После того как решение принято, возникает вопрос: как это сделать, самостоятельно или обратиться за помощью на СТО. Замена подсветки на приборной доске – процесс несложный, поэтому большинство автолюбителей предпочитают делать пересвет кнопок, не прибегая к посторонней помощи.

Пересвет кнопок на ВАЗ 2114 своими руками

Замена штатной подсветки кнопок на ВАЗ 2114 потребует подготовки определённых инструментов, материалов, а также некоторых временных затрат. Для работы понадобится следующий перечень необходимого:

паяльник с тонким жалом;
припой;
пинцет;
небольшой нож или плоская отвёртка;
светодиодные элементы желаемого цвета.

Какие светодиоды и в каком количестве приобретать

Кнопки, установленные на приборной панели рассматриваемой модели, бывают старого и нового образца. В первом случае в качестве элемента подсветки используются небольшие лампочки либо светодиоды, а во втором — платы с запаянными smd светодиодами.

В качестве элементов подсветки в кнопках могут использоваться лампочки, светодиоды и smd элементы

Каждая кнопка оснащается двумя светодиодными элементами: один отвечает за подсветку самой кнопки, а второй свидетельствует об активации той или иной функции. Исключение составляет кнопка ближнего света фар — в ней светодиод индикации включения отсутствует. Поэтому если предполагается замена светодиодов на всех пяти кнопках, то потребуется приобрести 9 элементов подсветки. Определить тип последних можно только после разборки кнопки. Для старого образца нужны светодиоды на 12 В диаметром 3 мм. В новом образце используются элементы с маркировкой 0805. При использовании стандартных светодиодов рекомендуется дополнительно по цепи питания (прямо в кнопке) устанавливать резистор сопротивлением от 500 Ом до 1 кОм, который предотвратит перегорание элемента.

Чтобы исключить перегорание светодиода, последовательно рекомендуется установить резистор

Как снять кнопки

Для демонтажа кнопок на передней консоли необходимо выполнить следующие действия:

Снимаем клемму минуса с АКБ.
Вынимаем заглушку бортового компьютера либо сам БК, если он установлен. Для этого достаточно зацепить её пальцем и потянуть на себя.
В образовавшееся отверстие просовываем руку и нащупываем заднюю часть кнопок.
Аккуратно выдавливаем кнопки наружу.
Снимаем колодки с проводами.
Проделав необходимые действия с кнопками, устанавливаем их в обратном порядке.

Замена подсветки кнопок передней панели

Поскольку замена светодиодов на старых и новых вариантах кнопок несколько отличается, каждый из процессов стоит рассмотреть отдельно.

Пересвет кнопок старого образца

После демонтажа кнопок из панели приборов выполняем следующую последовательность действий:

Тянем за верхнюю часть кнопки и снимаем крышечку, на которую производится нажатие.
Вставляем плоскую отвёртку в кнопку и вынимаем внутреннюю часть. Извлекать нужно аккуратно, чтобы не потерять пружинки.
Мультиметром определяем полярность светодиодов.
Отгибаем выводы и демонтируем светодиодный элемент.
Подгибаем выводы новых светодиодов и вставляем их в корпус кнопки, соблюдая полярность, после чего укорачиваем выводы бокорезами до нужной длины.
Собираем кнопку в обратном порядке.

Пересвет кнопок нового образца

На современных кнопках светодиоды меняем таким образом:

Разбираем кнопку, как и в предыдущем пункте.
После вскрытия обнаруживаем плату с установленными светодиодами. Определяем полярность элементов и выпаиваем их паяльником с тонким жалом.
На их место аккуратно устанавливаем новые smd светодиоды нужного цвета свечения.
Производим обратную сборку кнопки.

Видео: пересвет кнопок ВАЗ 2114

Модернизация кнопок включения габаритов и ближнего света

Кнопки включения габаритов и ближнего света фар выполнены в виде единого элемента. Отсутствие светодиода, указывающего на включение ближнего света фар, многим автолюбителям доставляет неудобства. Обусловлено это тем, что часто непонятно, работают фары или нет. Для решения этой проблемы прибегают к модернизации кнопки. Помимо перечисленных выше инструментов, понадобится аналогичная кнопка, с которой будут сняты необходимые детали. Непосредственно процесс доработки состоит из следующих шагов:

Демонтируем кнопку из панели.
Минусовой отвёрткой поддеваем клавиши, вынимаем их и видим, что светодиод изначально отсутствует.
Разбираем корпус кнопок, надавливая на защёлки отвёрткой. На этом этапе кнопки должны находиться в нажатом положении.
С запасной кнопки демонтируем пару выводов и контактов, после чего устанавливаем их в корпус дорабатываемого элемента.
Достаём плату с двумя светодиодами из запасной кнопки и заменяем ею плату с одним светодиодным элементом.
При помощи паяльника присоединяем плату к новым выводам.
Чтобы подвести питание на новые контакты, соединяем медной проволокой контакты согласно фото.
Острым ножом или отвёрткой делаем отверстие в крышке кнопки.
Собираем деталь в обратной последовательности и устанавливаем на место.

Кнопка габаритов и ближних фар ВАЗ 2114: особенности и замена

Для большего удобства, кнопка включения ближних фар и кнопка включения габаритов ваз 2114 выполнены парно и расположены на европанели автомашины. Обе они снабжены дополнительными встроенными светодиодами (два — для подсветки, а также диод индикации — для габаритных огней).

Как правило, проблем с эксплуатацией этих кнопок не возникает, но в случае необходимости (например, при поломке), следует знать, как их заменить.

Делается все в следующем порядке:

Снять заглушку под панелью кнопок (снимается просто рукой, без инструмента).
Выдавить кнопки внутрь салона, нажав на них изнутри.
Плавно потянуть кнопку, слегка раскачивая ее, и вынуть из колодки.
Установить в колодку новую кнопку.
Уставить кнопки обратно в панель.

Как можно заметить, замену можно выполнить практически моментально, не прикладывая каких-либо больших усилий и не используя специального инструмента.

Еще один немаловажный момент, который следует осветить — это распиновка кнопки габаритов ваз 2114. Она может понадобиться, например, при замене кнопки старого типа на кнопку для европанели.

Наиболее наглядно с ней можно ознакомиться на следующих схемах: для кнопок старого типа для кнопок нового типа Все обозначенные на схеме буквы соответствуют выходным контактам кнопок и имеют аналогичную с ними маркировку, а цвета проводов обозначены буквенными сокращениями.

Также, распиновка кнопки включения света ваз 2114 может помочь и при устранении неисправностей в работе самих кнопок, например если не работает подсветка одной из них.

В этом случае следует учитывать, что контакы:

6-В или 5-В — отвечают за работу индикатора ближнего света;
А-В — подсветка кнопки ближних фар;
С-D — индикатор включения габаритов;
Е-D — подсветка кнопки включения габаритов.

Этап 1: Использование виброизолятора

На плоские области пластика наклейте виброизолятор Вибропласт М1 — это утяжелит элементы и значительно уменьшит вибрацию панели. Но чрезмерно утяжелять тоже не стоит — достаточно покрыть 50-60% от всей плоской области. В противном случае цельная конструкция серьезно прибавит в весе, однако крепления останутся прежними, а с завода они рассчитаны на более легкий вес.

Виброизолятор нужно наносить не только на элементы торпедо, но и на корпус отопителя, и на воздуховоды и т.п. Одним словом покрыть все то, что может быть источником неприятных шумов. После такой обработки, если шум и останется, то он будет намного тише и станет «глухим».

Почему устанавливают светодиоды?

Конечно, есть машины, которым не нужны никакие преобразования. Но существуют модели, особенно более старые, к которым сами руки тянутся что-то поменять и усовершенствовать. С появлением светодиодов возможности тюнинга заметно увеличились, и замена старых лампочек на приборной панели на новые светодиодные лампы стала происходить активнее.

Причины этого следующие.

Светодиоды очень маленькие, значит, их легко можно замаскировать и разместить в любом месте.
Они светят довольно ярко, излучая чистый красивый цвет – красный, зеленый, фиолетовый, желтый или синий, так что можно остановиться на том, который вам нравится, по каким бы то ни было причинам.
Они потребляют мало энергии.

Подсветка кнопок приборов осуществляется с помощью лампочек с обычным цоколем. Если же надо подсветить несколько приборов, то светодиодную лампочку помещают в специальный патрон. Чтобы его сделать, необходимо осуществить пайку. Можно также купить уже готовую, вмонтированную в патрон лампочку.

Надо заметить, что подсветка может быть сделана с помощью лампочек, дающих узкий пучок света, или с помощью рассеянного освещения. В первом случае подсветка будет точечной, во втором – угол падения света будет широким. Рассеивание достигается с помощью специальных линз, которые используются в лампе.

Для кнопок лучше использовать лампы с направленным светом, а панель спидометра, например, можно подсветить лампочкой с большим углом рассеивания.

Подсветка кнопок и консоли управления печкой

Замена подсветки консоли управления печкой происходит следующим образом. Снимают ручки управления и стекло блока управления. Из фольги делается отражатель, который необходимо закрепить под стеклом блока управления. После этого откручивают нижнюю часть консоли, где находится патрон со старой лампой. Эту лампу меняют на светодиод и собирают все в обратной последовательности. Можно также на дно блока наклеить светодиодную ленту, а ее контакты через провода подсоединить к патрону. Только проверьте, чтобы полярность при соединении приборов была правильно, иначе светодиоды не засветятся.

Еще более просто происходит замена подсветки кнопок на приборной панели. Кнопку необходимо достать из панели и разобрать. Внутри находится лампочка, которую мы меняем на светодиод. При необходимости можно достать светофильтр, а можно скомбинировать его с цветом светодиода и получить новый оттенок.

Подсветка приборной панели может быть сделана с помощью светодиодной ленты. Для этого необходимо снять приборную панель, устранить цветофильтр (соскоблить или стереть с помощью растворителя) и закрепить внутри светодиодную ленту по периметру. Выводы ленты подсоединяют к патрону лампочки. Стрелочки, чтобы они хорошо светились, необходимо покрасить чем-то белым.

3 европейца для ВАЗ 2114

Щиты так называемой европейской модели появились на нашем рынке сравнительно недавно. Однако им очень быстро удалось завоевать популярность среди покупателей. Основные причины этого. творческий внешний вид, возможность установки продуктов без риска повреждения дизайна стеклоочистителей. Однако основной причиной большого спроса на европалеты среди покупателей является материал, из которого он сделан. Это уже не тяжелый, неприятный пластик, который начинает трещать после первых трехсот километров. Щит европейских стандартов изготовлен из материала, гораздо более мягкого и приятного на ощупь и выглядящего. Положительные эмоции также вызывают вентиляцию кабины с таким продуктом.

Недостатками европанели можно назвать слишком тугие движущиеся рычаги, почти невидимую торпеду и наличие дополнительных коробок для мелочей. Последние неудобны тем, что после нескольких тысяч километров пробег может просто упасть.

Ваз 2114 не горит подсветка панели приборов | Хитрости Жизни

Сначала нужно отыскать где изнутри находится подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
Вынимаем лампу, она здесь просто вставляется на защелке;
Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Не горит задний левый габарит ваз 2114 Для того, чтобы улучшить состояние светового излучения, понизить широкое цветовое разнообразие, нужно поместить в панель новые светодиоды, которые отвечают пожеланиям автовладельца и создадут оптимальные условия для улучшения освещения прибора. Обозначение значков на панели приборов ВАЗ 2114 вы можете прочитать в другой нашей статье.

Почему может не работать задний габарит? Причин довольно много, но мы перечислим их все:

перегорела лампочка;
перегорел предохранитель;
неисправность проводки;
неисправность соединительных колодок;
неисправность фонаря;
неисправность реле контроля в монтажном блоке;
неисправность переключателя габаритного света.

Самой распространенной неисправностью из вышеперечисленных, конечно, является выход из строя лампочки габаритных огней. В этом случае ее достаточно заменить. Как это сделать?

Как поменять лампы задних габаритных огней

Замена ламп в заднем фонаре ВАЗ 2114 исключительно проста и не потребует никаких инструментов. Открываем крышку багажника и напротив фонаря находим на обивке вот такой кармашек.

Кармашек, закрывающий задний фонарь ВАЗ 2114

Он на липучке. Просто тянем за край и открываем его. Перед нами тыльная часть фонаря и колодка питания.

Аккуратно снимаем колодку простым вытаскиванием.

На фонаре находим три защелки: сверху, снизу и сбоку.

Какой бензин экономичнее?

А92А95

Кладем плату «лицом» вверх. Лампочка габаритного огня самая маленькая, на фото ниже она помечена стрелкой.

Слегка утапливаем лампу, поворачиваем против часовой стрелки и вытаскиваем из патрона. На место сгоревшей устанавливаем новую, монтируем плату на место, подключаем колодку питания, закрываем карман в обивке.

После замены лампы габаритные огни не загорелись — ищем нужный предохранитель

Следующей довольно распространенной причиной того, что не работают габариты ВАЗ 2114, является выход из строя предохранителя. Но прежде чем лезть его проверять, порассуждаем логически.

Смотрим на принципиальную схему (самый первый рисунок в статье). Если сгорает предохранитель F10, то не будут гореть передний и задний габариты левого борта, подкапотная лампа, подсветка приборной панели и номерного знака. Если сгорит предохранитель F11, то разом погаснут передний и задний габариты правого борта.

Если картина именно такая, как описано выше, то можно лезть проверять предохранители. Если иная, к примеру, загораются передние габариты, а задние – нет, то проверять предохранители смысла нет – причина неисправности в другом.

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:

Но предположим, у нас вышеописанная картина. Где искать предохранители? Они располагаются в монтажном блоке, а сам блок – в подкапотном пространстве сразу за лобовым стеклом со стороны водителя. На фото ниже он отмечен черной стрелкой.

Вскрываем крышку и наблюдаем ряд предохранителей (вставок) и реле. Они все промаркированы, так что найти нужные не составит труда. Как мы помним, нам нужны F10 (левая сторона) и F11 (правая сторона), оба номиналом 7.5 А.

Демонтаж светофильтров

Поступить здесь также можно различными способами:

удалить фильтр при помощи паяльника;
вырезать его при помощи прочного тонкого ножа;
высверлить.

Вариант измененной подсветки кнопок ваз 2114

Опубликовано 20 октября 2018

Для чего нужна дополнительная подсветка?

Сегодня тюнинг автомобиля проводят не только снаружи, но и внутри его салона и лучшего места, чем приборная панель не найти. Диоды, встроенные в панель, позволят добиться следующих положительных моментов:

придать приборной панели новый необычный вид;
качественно подсветить важные элементы приборной доски;
сделать дополнительную подсветку салона транспортного средства;
сделать поездку на машине более комфортной;
повысить безопасность дорожного движения. Когда панель приборов хорошо освещена, на ней отлично видны все показатели, которые позволяют правильно оценить положение автомобиля на дороге и не нарушать своей ездой правила дорожного движения.

Самым простым способом освещение такого элемента машины, как приборной панели является установка диодов в нее. Здесь можно использовать следующие виды светодиодной продукции:

отдельные диоды. Применяя их в качестве подсветки, можно создать полноценное или декоративное освещение приборной панели. Стоит отметить, что светодиодные могут светиться разными цветами. Поэтому такая светодиодная подсветка может красиво дополнять внешний тюнинг, светясь с ним в одной цветовой гамме;

Диоды

светодиодная лента. Такая лента очень часто используется в качестве декоративной подсветки не только автомобиля, но и домашних помещений или уличных элементов. Она может быть легко заменена на другую, что позволит изменить надоевшую цветовую гамму на новую. Светодиодная лента имеет самоклеющуюся основу, с помощью которой ее монтаж своими руками осуществляется достаточно легко и довольно быстро.

Светодиодная лента

Несмотря на простоту работы со светодиодной лентой, наиболее часто для освещения приборной панели автомобиля используют диоды. Такой выбор связан с определенными преимуществами использования именно такого типа подсветки.

Итог

Самая полная схема проводки ВАЗ 2114 находится в заводской инструкции по ремонту и обслуживанию автомобиля. Подобная документация поставляется официальным дилерским центрам и специализированным мастерским.
