Как активировать на приоре штатную сигнализацию

Особенности и принцип работы сигнализации

Сегодня выпускается огромное количество систем безопасности, рассчитанных на самые разные нужды. Штатная сигнализация Лада Калина, как правило, устанавливается непосредственно при сборке автомобиля, чем и объясняется ее название

Хочу обратить внимание на не совсем приятные моменты, связанные с работой штатной сигнализации Калина, заключающиеся в ее неадекватной работе. То есть система может включиться в любой момент сама

Если разобраться в таких проблемах подробно, окажется, что все они небезосновательны.

По принципу действия штатная сигнализация на автомобиле Лада Калина практически ничем не отличается от аналогичных устройств. В функции системы также входят такие действия, как блокировка и разблокировка, которые выполняются с помощью специального пульта дистанционного управления. Устройство установлено в связке ключей на связке ключей. Есть возможность запирания дверей. Это делается поворотом ключа на двери со стороны водителя. Кроме того, запирание и отпирание можно произвести из салона, нажав кнопку. Тревога срабатывает в тот момент, когда незнакомцы пытаются сесть в машину.

Что касается проблемы ложных срабатываний, то такие неисправности часто возникают, когда автовладельцы пытаются установить на свой автомобиль датчики удара или датчики наклона транспортного средства.

Как показывает практика, чаще всего ложные срабатывания возникают у автомобилей, окрашенных в темные цвета. Известно, что темный цвет притягивает тепло. Когда машину оставляют на долгое время на открытом месте под лучами солнца, накапливается большое количество тепловой энергии. Это может вызвать деформацию поверхности из-за чрезмерного нагрева, что приводит к срабатыванию датчика удара.

Уровень надежности

Несомненно, установленная и настроенная на Ладе Приора штатная сигнализация проста, надёжна и полностью адаптирована к непростым, местным погодным условиям. Правильно активированная она не оставляет сомнений в своей работоспособности. Кроме того:

качество установки и настройки заводской сигнализации гарантируется опытными заводскими специалистами и контрольной службой предприятия;
брелок интегрирован в ключ обычного зажигания. Нет необходимости их раздельного ношения в целой связке;
нет необходимости чем-то укомплектовывать штатно установленное оборудование;
на заводскую сигнализацию Лады Приора распространяется заводская гарантия;
при желании владельца Лады установить и настроить дополнительный датчик – имеется запасной порт;

Как защитить автомобиль от угона? Самый простой и вполне современный способ сделать это – купить и установить сигнализацию. Если вы еще находитесь в поиске подходящего «железного коня», можно пойти и другим путем – приобрести модификацию Люкс автомобиля Лада Приора. В отличие от других моделей, она оснащается противоугонной системой прямо с завода. Впрочем, о ее надежности сегодня продолжаются весьма затяжные споры. Многие автолюбители жалуются на то, что она не функционирует в нормальном режиме, ищут варианты решения проблемы. В данной статье мы рассмотрим самые распространенные причины, из-за которых не работает штатная сигнализация на Ладе Приора, а также предложим ряд рекомендаций по устранению неполадок.

Как активировать иммобилайзер на Приоре

Одним из самых современных и надежных противоугонных средств на сегодняшний день считается иммобилайзер, который представляет собой специальное электронное устройство, с помощью которого обеспечивается блокировка впрыска топлива, в случае несанкционированного доступа к автомобилю. Когда иммобилайзер активирован, то без разрешающего сигнала лада Приора попросту не заведется.

Этот сигнал, как правило, подается с помощью специального ключа, который находится у хозяина машины. Если злоумышленники попробуют взломать противоугонное устройство, то все электронные системы автомобиля будут заблокированы, и он никуда не поедет.

В комплектацию Лады Приоры входит иммобилайзер, но для того, чтобы он работал, сначала нужно его активировать. В нашей статье мы рассмотрим, как активировать иммобилайзер на Приоре.

Ghostex › Блог › Подключение сигналки к ЦЗ на Приоре-2/Гранте/Калина-2

Эта тема посвящается тем, у кого от сигналки глючит центральный замок (ЦЗ), то есть через раз или с десятой попытке открывает/закрывает замки. Проявляется эта проблема на последних приорах, гранте и калине-2 люкс, если на водительской двери стоит такой блок.

И на таких авто стоит такой «центральный блок кузовной электроники» (ЦБКЭ), который и глючит с замками.

Есть простое решение данной проблемы ЦЗ, но требует переподключения сигналки, наличие прямых рук, головы и паяльника.

1. Разбираем дверь и снимаем блок кнопок в водительской двери и разбираем его, это не сложно, нижняя крышка на защелках фиксируется, убираем ее и вынимаем плату. Вот она:

2. Нам нужна кнопка ЦЗ. Вот эта:

Берем 2 провода и припаиваем к ней.

И собираем блок назад, в корпусе делаем дырку для проводов.

3. Далее находим в двери 2 проложенных отдельно провода, они идут от сигналки и подключаются к коричневому

проводу в разрыв. Этоткоричневому провод идет от замка и до блока кнопок.

И так, находим место подключения и отсоединяем провода сигналки, а коричневый провод восстанавливаем.

А эти два провода от сигналки подключаем к тем двум проводам, выведенным из блока кнопок, и совершенно без разницы какой к какому.

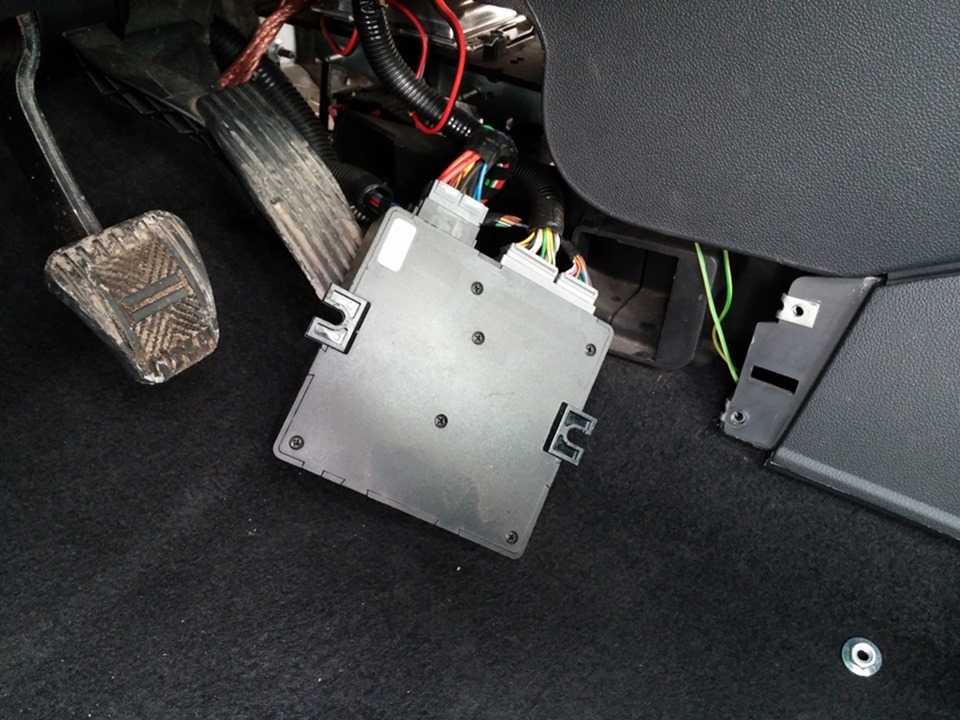

4. Далее ищем саму сигналку и достаем ее. ЦЗ на всех сигналках един, только цвета проводов конечно разные, далее буду рассказывать на примере сигналок Старлайна, КГБ и Томагавка (с запуском или просто с обратной связью), так как у них провода почти одного цвета и мне удобнее с примером.

Работать будем с маленьким разъемом ЦЗ на 6 проводов, вставляется сюда:

А на других сигналках найдите 6 проводов ЦЗ, используя схему в инструкции.

Немного о контактах ЦЗ:

мы имеем из этих шести проводов: 2 — нормально замкнутых контакта, 2 — нормально разомкнутых и 2 контакта общих — это выхода на ЦЗ или сам привод.

У данных сигналок: — синий и зеленый общие выхода на ЦЗ; — сине-черный и зелено-черный нормально замкнутые контакты; — черно-красные или сине-красный и зелено-красный (или еще сине-белый и зелено-белый) нормально разомкнутые контакты.

5. Вот по этой схеме у Вас раньше был подключен ЦЗ.

Теперь мы уже коричневый провод подцепили, провода на кнопку переделали.

По этой схеме видно, что общие выхода (синий и зеленый) соединяются в один провод и идут в дверь на кнопки, их мы так оставляем без изменений.

Далее нам нужны на сигналке нормально разомкнутые контакты (черно-красные или сине-красный и зелено-красный), один из них подключается к массе, отключаем его от массы и соединяем нормально разомкнутые контакты вместе любым способом, так как они могут быть сильно укорочены за ненадобностью. И затем эти два объединенных провода (черно-красные или сине-красный и зелено-красный) соединяем со вторым проводом идущем в дверь, в данном случае с зелено-черным (это нормально замкнутый контакт на реле запирания), только откусив его от разъема сигналки.

Вот так должно получиться.

Таким образом, наша сигналка будет как бы нажимать на дверную кнопку ЦЗ.

Вот и все, одеть все разъемы и можно пробовать. Надеюсь кому то пригодится, удачи!

Внимание, есть недостаток этой переделки!

После переделки сигналка же как бы будет нажимать на кнопку ЦЗ, при постановки на охрану двери закроются, при снятии откроются, но минус вот где, если поставить на охрану двери закроются, и если еще раз поставить на охрану то уже двери откроются и выходит машина на охране, а двери открыты, поэтому следить чтоб один раз ставить на охрану, а так работать будет отлично.

Сейчас буду думать над корректировкой этого, в дальнейшем выложу исправление.

источник

Советы для автомобилистов

На легковом автомобиле Лада Приора штатная сигнализация, устанавливаемая заводом изготовителем этого автомобиля, должна срабатывать при нажатии на соответствующую кнопку ключа ПДУ с дистанционным управлением, подающего сигнал блоку АПС-6, который даст команду на открытие или закрытие дверей Вашего автомобиля. Происходит это только после того, как пульт дистанционного управления будет активирован обучающим кодовым ключом от иммобилайзера.

Наиболее частой причиной отказа в работе штатной сигнализации автомобиля Лада Приора становится пульт дистанционного управления (ПДУ), размещённый непосредственно на ключе зажигания. Первыми признаками отказа в работе становятся включение и отключение сигнализации не с первого нажатия на соответствующую кнопку ПДУ. Иногда, для срабатывания системы приходится нажимать на кнопку даже по 5-6 раз.

Если всё же, после многократного нажатия на кнопку ПДУ с большим усилием, чем обычно, штатная сигнализация срабатывает, то возможной неисправностью в этом случае может стать увеличение расстояния от кнопки до электронной платы, размещённой внутри пульта дистанционного управления. Происходит это из-за небольшого проседания электронной платы. Проверить это можно разобрав ПДУ и достав электронную плату, и понажимать, чем либо, на кнопки расположенные непосредственно на ней. Если система срабатывает, то вылечит эту проблему можно при сборке ПДУ путём подкладывания под низ электронной платы тонкой диэлектрической пластинки, чтобы тем самым приблизить её к внешним кнопкам ПДУ.

Ещё одной проблемой ключа с ПДУ, из-за которого происходит отказ в его работе, является появление микротрещины в электронной печатной плате, что приводит к повреждению электрической схемы. Связано это с тем, что винт, которым скрепляется корпус ПДУ, сжимает печатную плату, а при сильном нажатии на кнопки ПДУ, плата слегка прогибается, что со временем может привести к появлению микротрещины и отказу в работе. В этом случае печатную плату придётся заменить, а цена этого вопроса составит порядка 800 рублей.

Также, возможной неисправностью может стать потеря контакта ножки радиомодуля с дорожкой печатной платы ПДУ. А происходит это из-за ослабевания пайки, в результате чего внутри этого контакта в результате окисления возникает плёнка, препятствующая прохождению электрического сигнала. Вылечить эту неисправность можно путём аккуратной пайки данного контакта.

Сигнализация на Приору это серьезный вопрос, каждый боится за свою машину, пытаясь защитить ее по максимуму. На Приору с завода ставится сигнализация — иммобилайзер (иммобилизатор). На автомобиле Лада Приора, он позволяет частично защитить автомобиль от угона. Иммобилайзер на приоре – это заводское противоугонное устройство, совмещенное с электропакетом автомобиля, который находится под центральной консолью. Владельцы сразу же стремятся отключить иммобилайзер на своей Приоре, потому что считают это архаизмом и предпочитают ставить, более совершенную cигнализацию на машину, взамен штатной противоугонной. Установка сигнализации на приору — обойдется примерно 10 000 -17 000 руб.

Отключить иммобилайзер на приоре не просто. Запуск мотора осуществляется электронной системой управления двигателем, которая также блокирует его работу при включенном иммо. А уже в электронном блоке управления автомобиля, в месте хранения схем EEPROM, происходит процесс обмена данных с иммобилайзером, и на уровне ЭБУ проходит запрет или разрешение на запуск двигателя. Сигнализацию на приоре можно отключить и самостоятельно, но для этого необходимы знания электроники и специальные инструменты.

Причины неисправности

Иногда у автомобилей ВАЗ ломается иммобилайзер, и водитель, никуда не может уехать на автомобиле. Неисправность иммо может возникнуть по ряду причин:

  • Полный разряд аккумулятора;
  • Технические неполадки;
  • Программные неполадки.

Самый худший способ убить иммо – это полностью разрядить АКБ или же просто отключить АКБ от электросети автомобиля. Обесточивание сети приведет к тому, что в схему EEPROM в ЭБУ будет записываться хаотичный код, и все настройки собьются, иммобилайзер заблокирует работу двигателя.

Технические неполадки – это неполадки с платами, антенной иммобилайзера, ее адаптером. Самая банальная поломка – это «сгоревшая» плата. Точно определить деталь, вышедшую из строя, можно с помощью диагностики противоугонного устройства.

Важно следить за предохранителем иммобилайзерав Приоре, потому что он служит расходным элементом в общей цепочке. Ровно также поломка электрооборудования, может пагубно повлиять на работу иммо

Неполадка может возникнуть после замены двигателя или электронного блока управления. При замене двигателя стоит поставить новый ЭБУ и, новый чип иммо.

Программные неполадки – это сбои работы записанного специалистом кода. Они могут возникнуть в ячейках EEPROM, или чипе брелока сигнализации. Если в работу чипа ЭБУ можно внести исправления с помощью компьютера, адаптера и оборудования, то чип брелока придется менять. Встречались случаи блокировки из-за помех от смартфонов и иных мобильных устройств.

Признаки поломки:

  • автомобиль не заводится;
  • блок электронного управления никак не реагирует на нажатие клавиши брелока;
  • система не срабатывает при ударе по поверхности кузова;
  • постоянно активизируется без видимых причин;
  • дверцы блокируются после нажатия клавиши открытия.

Неисправности часто связаны с устройством штатной охранной системы. Собственники отечественных транспортных средств отмечают, что спустя несколько лет эксплуатации стартер не активизируется при попытке завести двигатель, либо отключается спустя несколько оборотов.

Если возникла одна из проблем, отключите устройство, затем обратитесь к установщикам, для диагностики и определения причин неисправности. До момента обращения в сервисный центр протестируйте систему самостоятельно, соблюдая последовательность мероприятий.

Алгоритм действий:

  1. Убедитесь что нет следов повреждения брелока. Проверьте работоспособность кнопок, контактов.
  2. Проверьте блок питания. При необходимости замените на новый.
  3. Проверьте работоспособность центрального блока управления. При поломке, неисправности центрального блока потребуется обратиться к установщикам сервисного центра с целью установки нового программного обеспечения.
  4. Устройство, фиксирующее удары по поверхности автомобиля может не срабатывать при неправильно заданных настройках.
  5. Часто водители сталкиваются с обратной проблемой – система реагирует на малейшие соприкосновения с кузовом в результате падения листьев, ветра, дождя, снега, и т.д. Тут также потребуется помощь по настройке.

Распространена еще одна проблема, с которой самостоятельно справиться водителю не удастся – потеря соединения между блоком питания и электромагнитным контактом. Контакт обеспечивает бесперебойное открывание, закрывание дверей приоры. Для определения проблемы нужен специальный прибор – мультиметр. В зависимости от причин, вызвавших неисправность, требуется переустановка программного обеспечения, либо замена деталей.

Ключ-брелок и его функции

Управляющий брелок представляет собой эргономичный, 3-х кнопочный чипованный ключ без индикационной панели. Он не обладает возможностью диалогового сопровождения основных функций управления сигнализацией. Основная задача брелока — надёжно передать управляющий сигнал без контроля его исполнения. Функционально это выглядит следующим образом:

  • на брелоке имеется 3-и кнопки управления;
    • правая, передняя кнопка управления брелока №1 – разблокировка автосигнализации Лады Приора;
    • левая, передняя кнопка управления брелока №2 – разблокировка капота или багажника;
    • центральная, задняя кнопка управления брелока №3 – активация функции охраны автомобиля;
  • при нажатии кнопки №3;
    • блокируются все двери Лады;
    • активизируется общий режим охраны Лады Приора;
    • поворотники мигнут только один раз;
    • будет подан один звуковой сигнал;
    • лампа индикации ИММО Лады начнёт медленно мигать;
  • при 2-х кратном нажатии (или удержании) кнопки №3;
    •  будет активированы замки дверей машины без постановки её на охрану;
    • автомобиль подаст 3-х кратный световой сигнал;
    • при нажатии кнопки №3 в режиме охраны, Лада Приора будет снята с охраны при закрытых дверях. При этом поворотники мигнут 2-а раза;
  • при нажатии на кнопку №1;
    • автомобиль будет снят с охраны;
    • он подаст 2-х кратный световой сигнал;
    • водительская дверь Лады Приора будет разблокирована. Остальные – будут закрыты. Для их открытия следует нажать кнопку №1 ещё раз;
    • если за 25 сек. ни одна из дверей Лады не будет задействована, то она заново встанет на охрану;
  • кнопка №2 выполняет свои функции только в случае оборудования багажника или капота электронным запирающим устройством;
    • однократное нажатие кнопки брелока — открывает багажник;
    • следующее нажатие – закрывает;
  • заблокировать двери Лада Приоры можно как с помощью ключа с брелоком, так и при нажатии кнопки на дверях изнутри салона машины.

Пошаговая инструкция

Руководство, которое позволит убрать иммо на М73:

  1. На компьютер или ноутбук устанавливается программа Openbox. Выполняется подключение блокирующего устройства к ПК. Запускается утилита, производится считывание штатной прошивки EEPROM.
  2. Данные об установленном ПО сохраняются в памяти компьютера. Они потребуются на случай, если процедуру удаления выполнить не удастся.
  3. Затем скачивается и устанавливается редактор файлов НхD. Загруженная прошивка открывается на компьютере. В самом начале текса необходимо добавить строку, которая состоит из символов FF. Изменения сохраняются.
  4. Производится загрузка отредактированного файла в память микропроцессорного модуля. Допускается применение уже готовых вариантов ПО, их можно поискать в Сети.
  5. Затем модуль отключается от компьютера и устанавливается на автомобиль.

Если в Приоре используется микропроцессорный блок Январь 7.2, то для отключения иммо надо собрать схему, в которой имеется выключатель плюсового кабеля.

После этого процедура производится так:

  1. На ПК скачивается и устанавливается ПО ChipLoader. Версия программы должна составить 1.97.7 или выше.
  2. Производится запуск утилиты, в главном окне выбирается необходимый тип микропроцессорного модуля.
  3. Сам блок подключается к компьютеру. Открывается основное окошко программы, где надо выбрать опцию установки связи.
  4. С платы памяти Eeprom скачиваются основные данные о прошивке.
  5. Затем надо кликнуть по клавише «удалить иммобилайзер». Это приведет к тому, что утилита автоматически выполнит регулировку основных параметров в файле памяти.
  6. Потом ПО закрывается. Модуль отсоединяется от компьютера и устанавливается обратно на авто.

Канал «Xilvlik» рассказал о процессе отключения штатного блокирующего устройства.

Если автомобиль оборудован иммобилайзером с платой М74, то процедура выключения производится так:

  1. В транспортном средстве отключается аккумулятор. От микропроцессорного блока отсоединяется колодка с проводами.
  2. Производится подключение к устройству жгута с кабелями, сделанного по схеме, приведенной на фото. В ней рекомендуется использовать двойной переключатель. Это позволит подать напряжение на устройство поэтапно.
  3. Производится соединение схемы с батареей и с ПК посредством кабеля VAG-COM.
  4. Выполняется активация первой кнопки переключателя, с ее помощью подается импульс о разрешении проведения процедуры программирования.
  5. На компьютере или ноутбуке запускается программа WinFlash. Открывается окно с настройками, где надо выбрать тип модуля. Здесь же указывается параметр скорости передачи информации. При выполнении задачи рекомендуется указать минимальное значение.
  6. Производится активация второй кнопки. Затем в основном окошке утилиты появится сообщение о начале связи с модулем.
  7. Выполняется сохранение штатного ПО блокирующего устройства, а память Eeprom меняется на новую. Процедура перепрошивки займет какое-то время.
  8. Если процесс будет завершен, производится отключение программы и отсоединение устройства с проводкой.
  9. Затем блок подключается обратно к автомобилю. После этого потребуется выполнить адаптацию нулевого напряжения заслонки дроссельного узла. Для осуществления задачи надо разогнаться примерно до 4 тысяч оборотов в минуту, а затем несколько раз притормозить двигателем. Используется вторая скорость. Тормозить нужно примерно до 1 тысячи об/мин.

Как «обучить» ключ Лады Приора

Как уже сказано выше, для этого понадобится «мастер-ключ» иммобилайзера, который называют «красным». В процессе необходимо следить за контрольной лампой, сигнализирующей о текущем состоянии программирования. В случае если она часто мигает (до пяти раз за секунду), это говорит о том, что «обучение» проходит корректно. Если же она перестает мигать, это может указывать на неправильные действия или какую-то неисправность в одном из элементов системы безопасности, превышение допустимого для «обучения» времени. Также одной из причин может быть то, что данную систему уже пытались запрограммировать.

Замена лобового стекла на Приоре

Порядок действий при «обучающих» процедурах следующий:

  • закрыть все двери автомобиля, после чего вставить «мастер-ключ» в замок зажигания и включить двигатель, после чего подождать не менее шести секунд;
  • выключить зажигание и дождаться, когда замигает световой индикатор, после чего вынуть «мастер-ключ»;
  • быстро (в течение шести секунд) вставить «обучаемый» ключ ПДУ в замок зажигания, завести двигатель и дождаться тройного звукового сигнала (его отсутствие может означать какую-то неисправность системы или превышение времени ожидания, которое равно шести секундам);
  • сделать паузу ровно в шесть секунд и дождаться двойного звукового сигнала, после чего выключить зажигание и вынуть рабочий ключ;
  • в случае необходимости «обучения» еще одного рабочего ключа, с ним следует повторить все вышеописанные манипуляции;
  • заново вставить «мастер-ключ» в замок зажигания и повернуть для включения двигателя (раздается три звуковых сигнала);
  • подождать шесть секунд, после чего должно раздаться еще два звуковых сигнала, которые уже стали привычными;
  • выключить двигатель, после этого, через шесть секунд иммобилайзер должен подать единичный звуковой сигнал, а световой индикатор начинает мигать с удвоенной частотой;
  • на протяжении шести секунд после единичного звукового сигнала снова повернуть зажигание, а через две-три секунды выключить двигатель;
  • после того как на протяжении последующих пяти секунд прозвучит тройной звуковой сигнал, а ускоренное мигание лампочки прекратится, не следует включать зажигание на протяжении следующих десяти секунд.

После пошагового выполнения всех вышеприведенных действий, процесс «обучения» ключа можно на этом считать законченным. Для проверки необходимо результатов нужно, не забывая о десятисекундной паузе, еще раз включить зажигание, при этом световой индикатор не должен снова загораться.

Если все так и произошло, вас можно поздравить, ибо «обучение» прошло успешно. Если же световой индикатор загорается и продолжает светиться без мигания, в таком случае всю процедуру «обучения» нужно повторить заново с первого шага, не забывая о последовательности действий.

Подводя итоги, можно отметит, что «обучить» ключ на Ладе Приора автомобилист с минимальным опытом может самостоятельно, и в этом процессе нет ничего особо сложного. Главное, соблюдать вышеприведенную последовательность действий, в особенности с учетом указанных временных промежутков, а также следить за периодичностью звуковых сигналов иммобилайзера и зажиганием-потуханием контрольной лампы. Если же после неоднократного повторения всех пошаговых мер ничего добиться не удалось, необходимо обратиться в сервисный центр, где «обучение» проведут квалифицированные специалисты либо будет выявлена возможная неисправность. Своевременное выявление неполадок устройств поможет оперативно заменить такое оборудование на новое и пригодное к эксплуатации. В любом случае использование дистанционных устройств управления системой безопасности, которые корректно «обучены», существенно облегчает эксплуатацию автомобиля, делая ее более комфортной, и, как уже сказано выше, это можно сделать своими руками.

Ресинхронизация кодов ПДУ

ЭБУ передает данные пульту Лады Приора по радиоканалу и транспондерному каналу. С радиоканалом возникают проблемы: если нажимать на кнопки (посылать сигналу автомобиля) вне зоны его действия, то через 1000 нажатий код ресинхронизируется: во время отправления команды в зоне работы радиосигнала электропакет не будет воспринимать код ПДУ.

Также ошибка кода может возникнуть, если аккумулятор разрядится: в этом случае ЭБУ будет непродолжительно генерировать случайный код, который сотрет коды всех чипов ПДУ. В этих случаях придется заносить данные ПДУ в электронный блок управления заново.

Выкидной ключ для Лада Приора – это, в первую очередь, красиво. Он приятен на ощупь, на корпусе располагаются все кнопки дистанционного управления. Его неоспоримое преимущество – он не повредит ткань во время хранения, потому что его лезвие будет спрятано. Лезвие на нем крепится надежнее, и оно не расшатает чип ПДУ.
